0. 前言

GIS案例，第八天学习

1. 正文

1.1【问题1】现对某林地进行树种调查，随机设立了100个采样点。在采样点处针对松树种进行计数统计，并保存在Excel中。试生成该松树种数量的空间分布趋势图。

【方法】使用ArcGIS中【Link】（表格连接）和【IDW】（反距离权重法）工具实现。注：要将表格数据在空间进行分布可视化表达，必须先将表格数据与对应的空间图形进行连接。使用空间插值工具，拟合出整个空间中该属性的空间分布趋势。
【实验步骤】

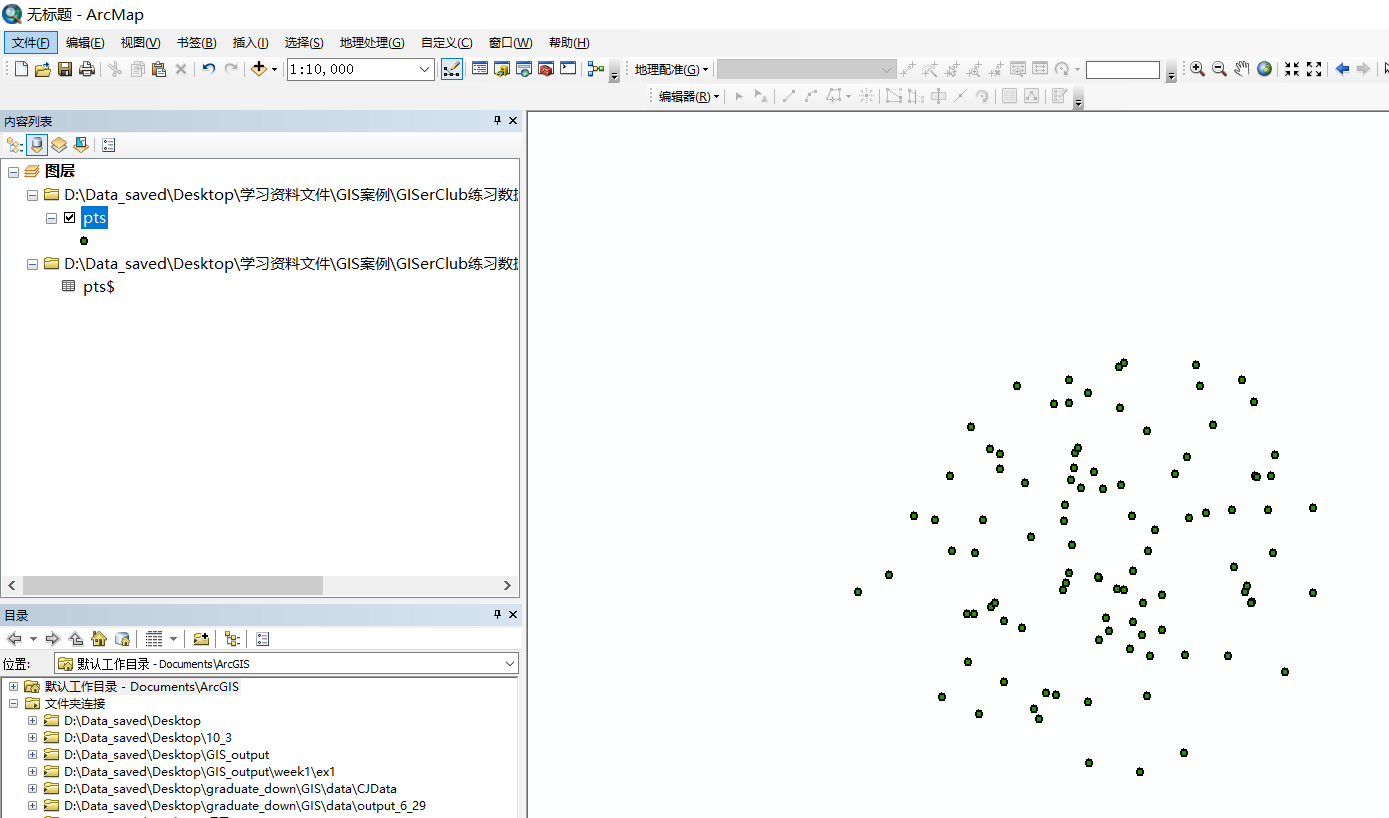

1）加载Excel表格数据。打开ArcMap软件，点击添加数据按钮，指定到frequency.xls表格中的”pts$ ”，添加。右击样点图层pts.shp，选择【打开属性表】；同理，打开加载的”pts$”表格。为保证图层属性表能够与Excel表格进行对应连接，至少需要有一个相同的字段，如本例中两个表格都有字段【ID】。
加载数据

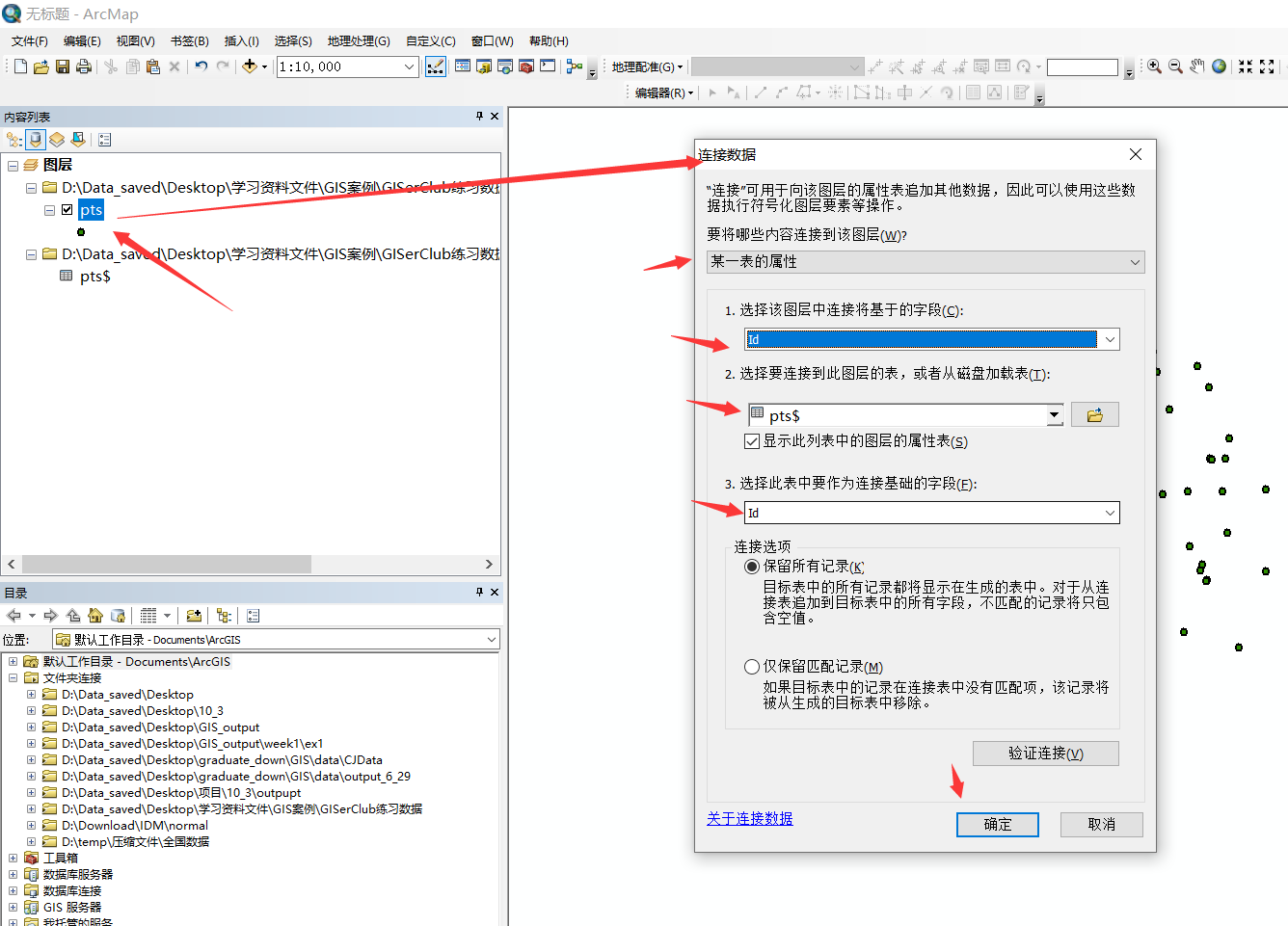

2）连接表格。现需要将”pts$”表格数据连接到样点属性表中，因此，右击样点图层pts，选择【连接和关联】|【连接】，打开【连接数据】对话框。选择”表的连接属性“，基于字段”Id“，连接此图层的表为”pts$“，连接基础字段为”Id”。确定，连接完成。

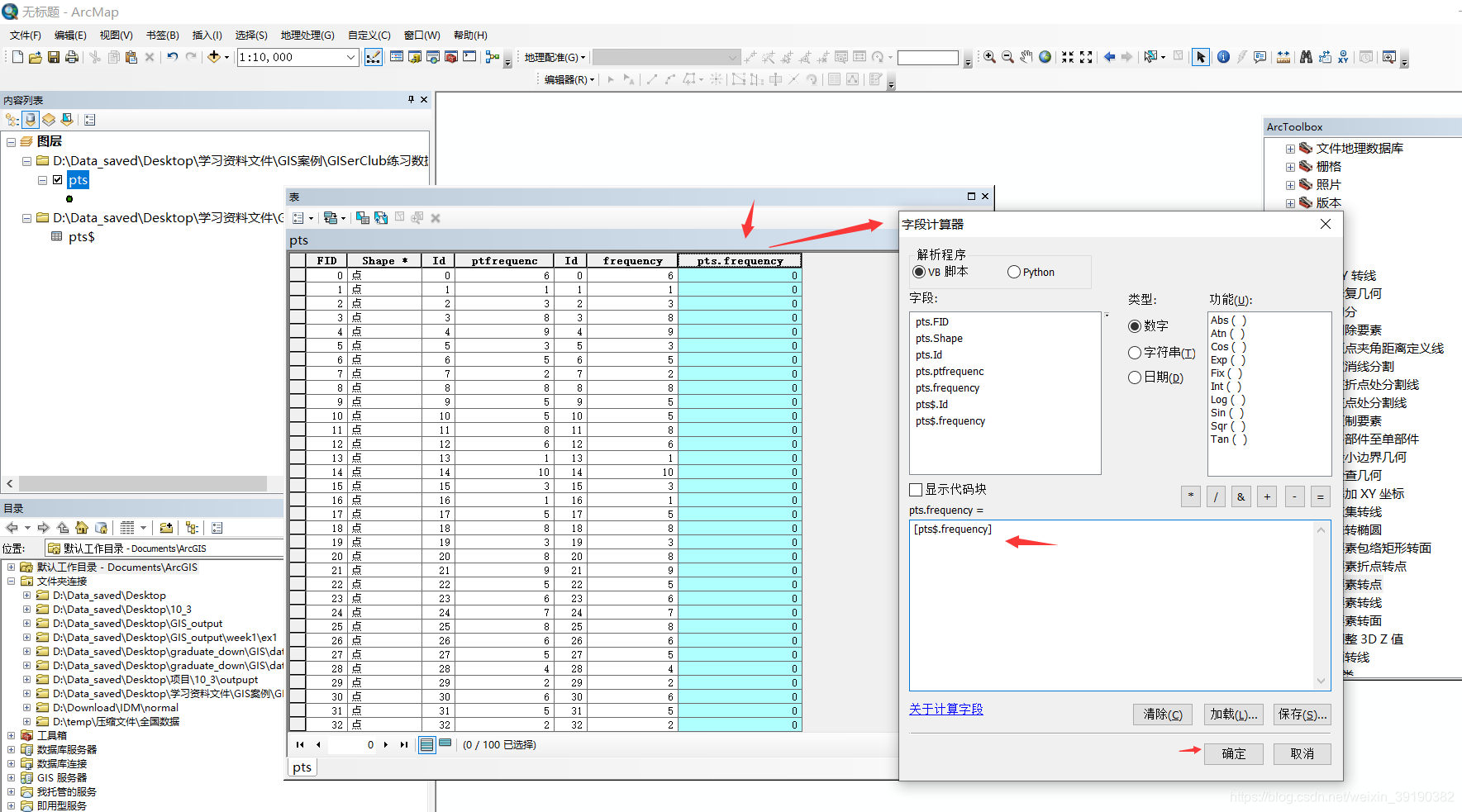

3）创建字段并保存字段值。由于连接仅是临时操作，连接入的数据不会永久存储在样点图层中，一旦移除图层后，该连接自动断开。因此，需要创建新字段将所需字段值保存在样点图层中。点击【表选项】按钮，选择【添加字段】工具。新字段名称设置为”frequency“，类型设置为”短整型“。确定。右击新建字段” pts.frequency “，选择【字段计算器】工具，输入公式：[pts$.frequency]。确定，计算完毕。

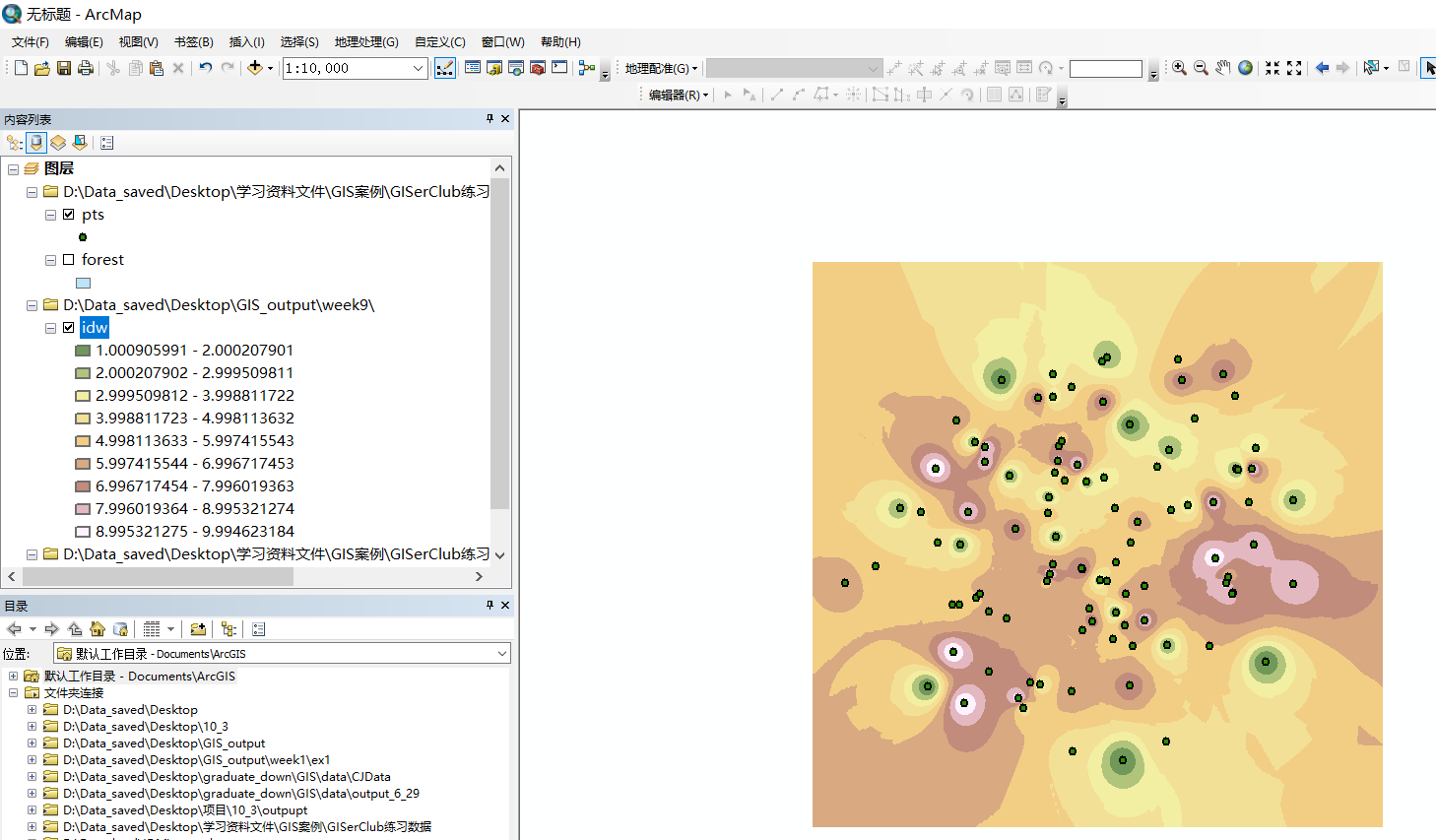

4）创建空间趋势面数据。打开【Spatial Analyst工具】|【插值】|【反距离权重法】工具，输入点要素设置为”pts.shp”，Z值字段设置为”pts.frequency“字段，输出栅格设置为”idw“，输出像元大小设置为”5“，其余参数默认。由于本例中样点数据范围并未全部包含林地范围数据forest，因此需要进行环境参数设置。点击【环境】按钮，处理范围设置为“与图层forest相同”。确定，得到插值结果数据。


5）裁剪出林地范围内数据。打开【Spatial Analyst工具】|【提取分析】|【按掩膜提取】工具，输入栅格设置为“idw”，掩膜数据设置为“forest”，输出栅格设置为“inside_idw”。确定，得到林地范围内的插值数据。

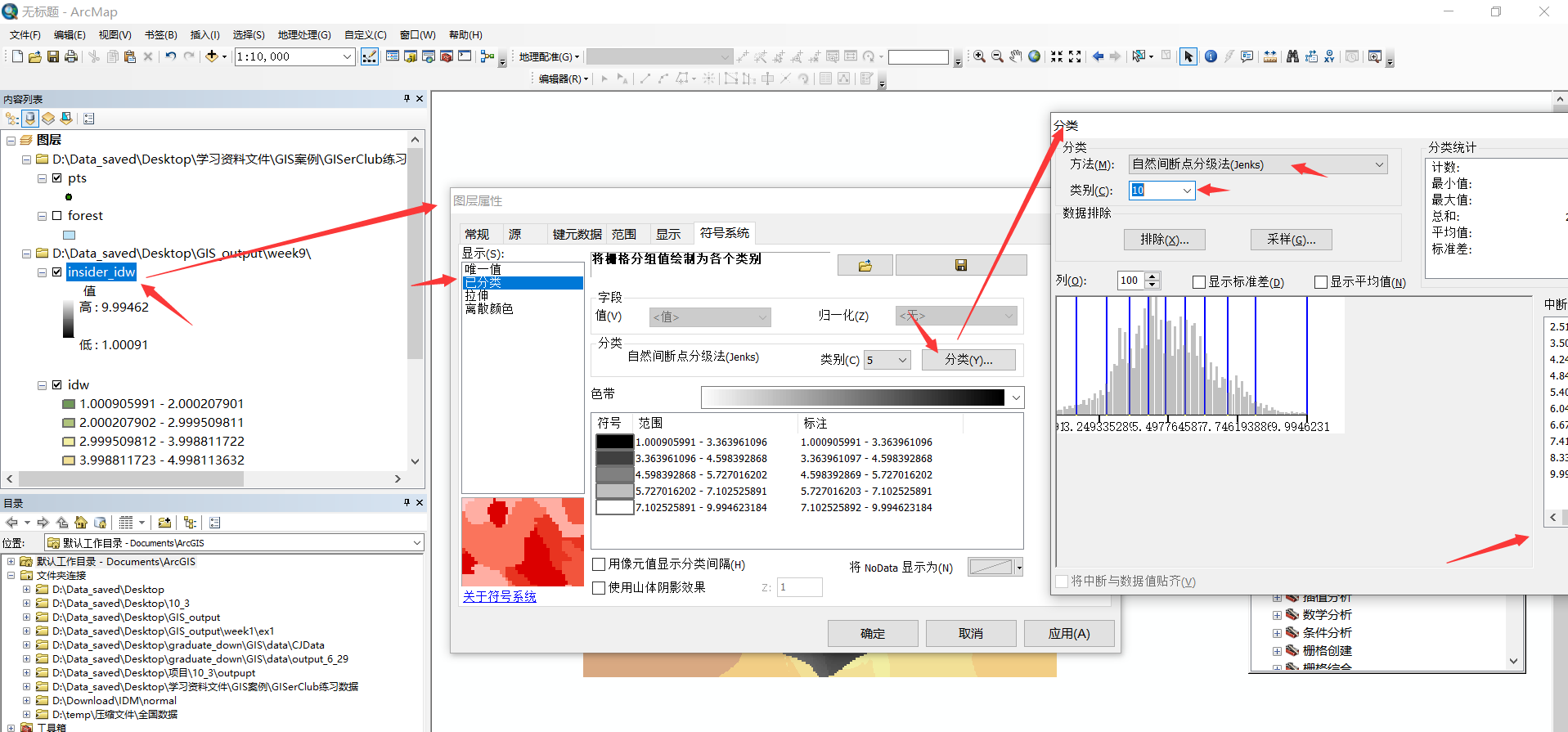

6）自然裂点法显示。双击inside_idw，打开属性对话框。选择【符号系统】选项卡，显示方法设置为”已分类”，点击【分类】按钮，方法设置为“自然间断点分级法”，类别设置为“10”。确定。

1.2 【问题2】矢量数据中存在多部分要素，如何将多部分要素分割为独立的要素？

【方法】使用ArcGIS中【Multipart To Singlepart】（多部分至单部分）工具实现。注：多部分要素指表格记录中单条记录对应多个图形的要素。多部分要素以面要素居多，还有点要素等（Multi-Point）。数字化时，面发生自相交会产生多部分要素。多部分要素的存在常会使得后续空间分析发生较大的误差，如统计图形面积、长度等值，以及使用该图层进行分区统计分析等。因此，在进行后续分析之前，必须检验当前图层是否存在多部分要素，并将多部分要素分割成独立的单部分要素。
【实验步骤】

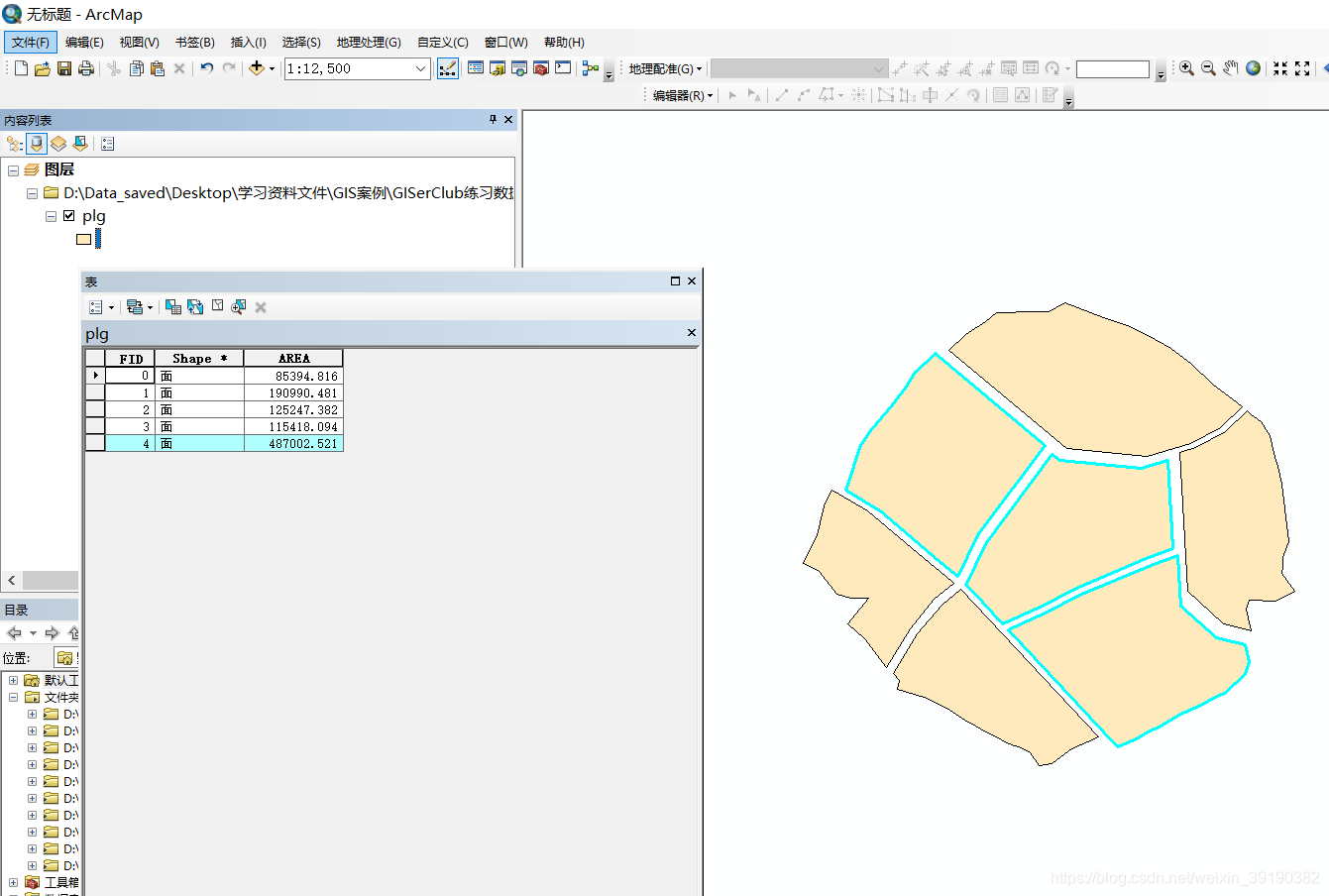

1）查看多部分要素。打开图层plg属性表，选中第五条记录可查看到，对应有3个图形高亮显示。这表明，该条记录与3个图形对应，是多部分要素。

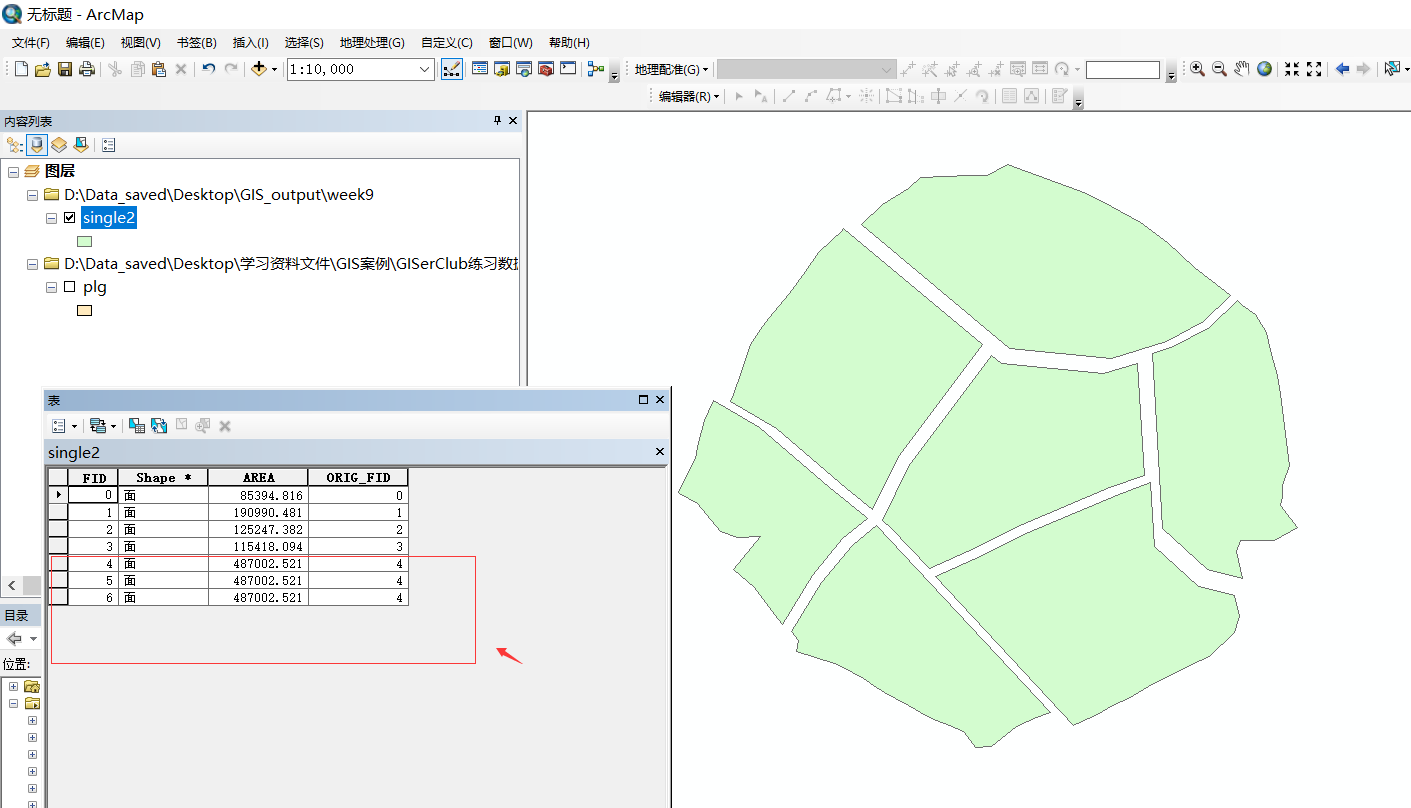

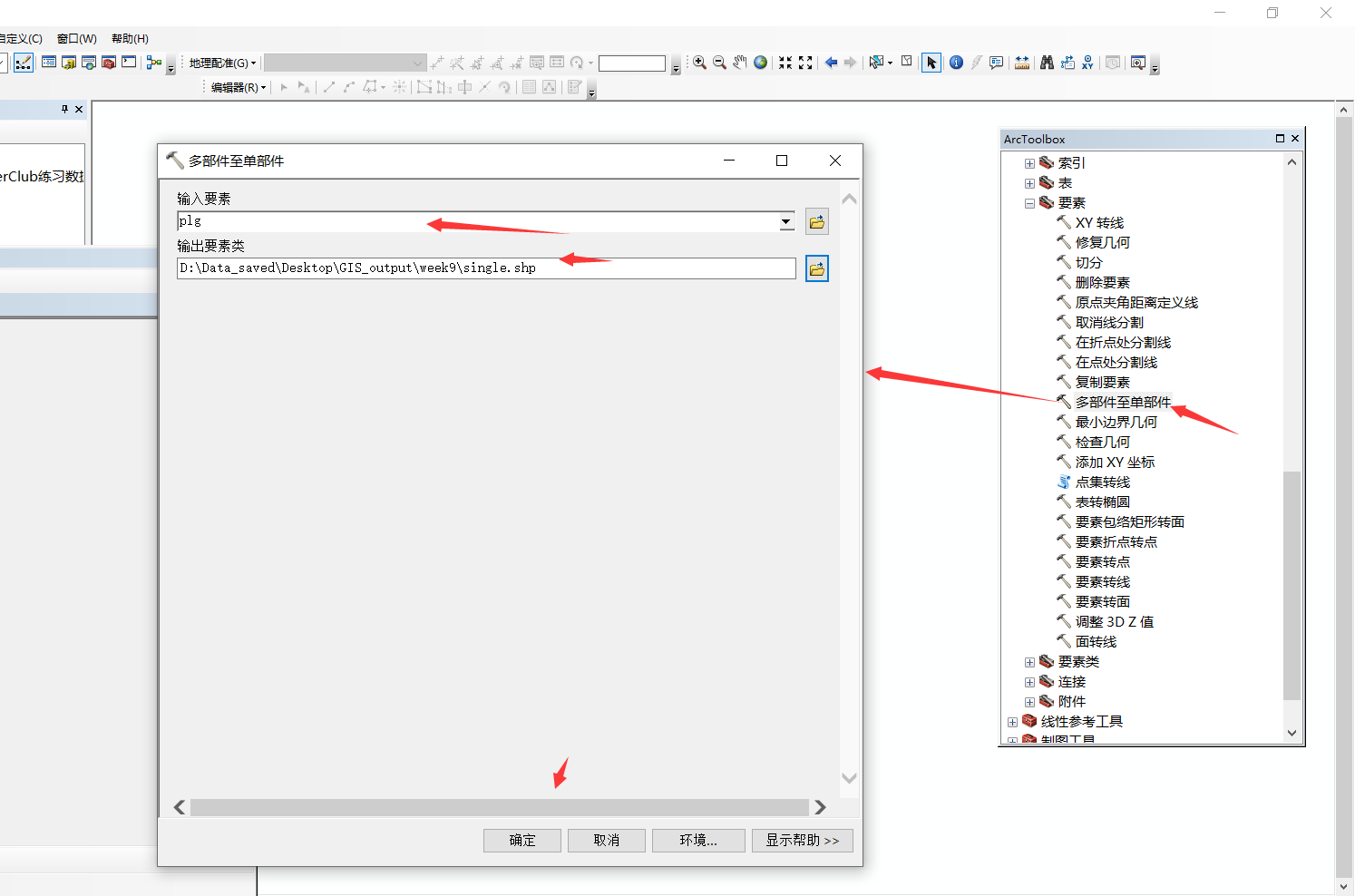

2）分割多部分要素。打开【数据管理工具】|【要素】|【多部分至单部分】工具，输入要素设置为“plg”，输出要素类为“single”。确定，得到单部分要素。

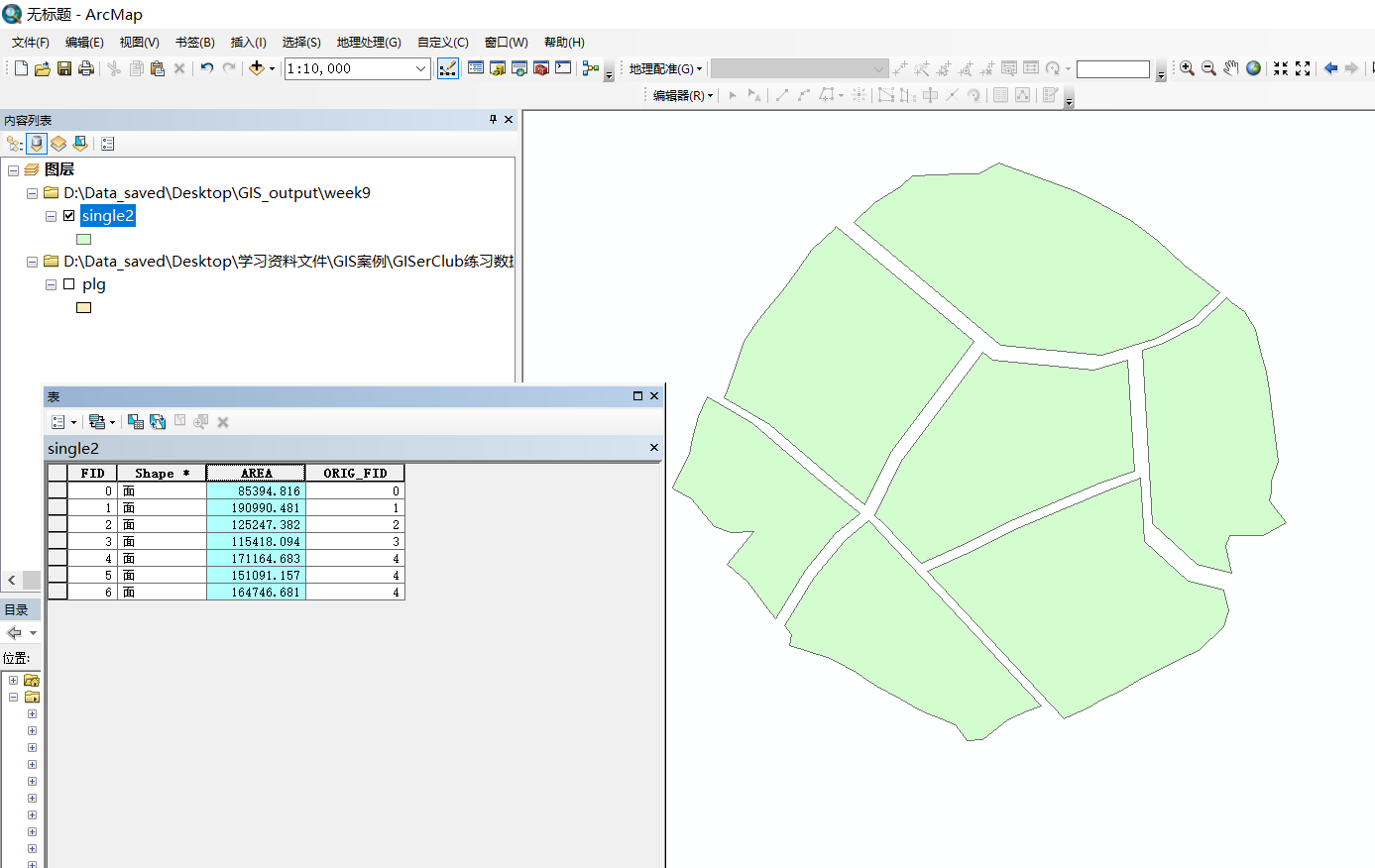

3）字段重新计算。由于分割后新增的2条记录字段值保持与原始记录值相同，因此需要重新计算【AREA】字段。右击AREA字段，选择【计算几何】工具，属性选择“面积”。确定，得到新字段值。

1.3 【问题3】如何将矢量数据的空间坐标值导出为文本文件？

【方法】使用ArcGIS中【Add XY】（添加XY坐标）工具和【Export Feature Attribute To ASCII】（将要素属性导出到ASCII）工具实现。注：将空间坐标值导出为文本文件，便于与程序开发人员进行协同合作，也适合于同其他软件进行数据共享。导出空间坐标值有多种方法，本例讲述两种方法，仅供读者参考。
【实验步骤】

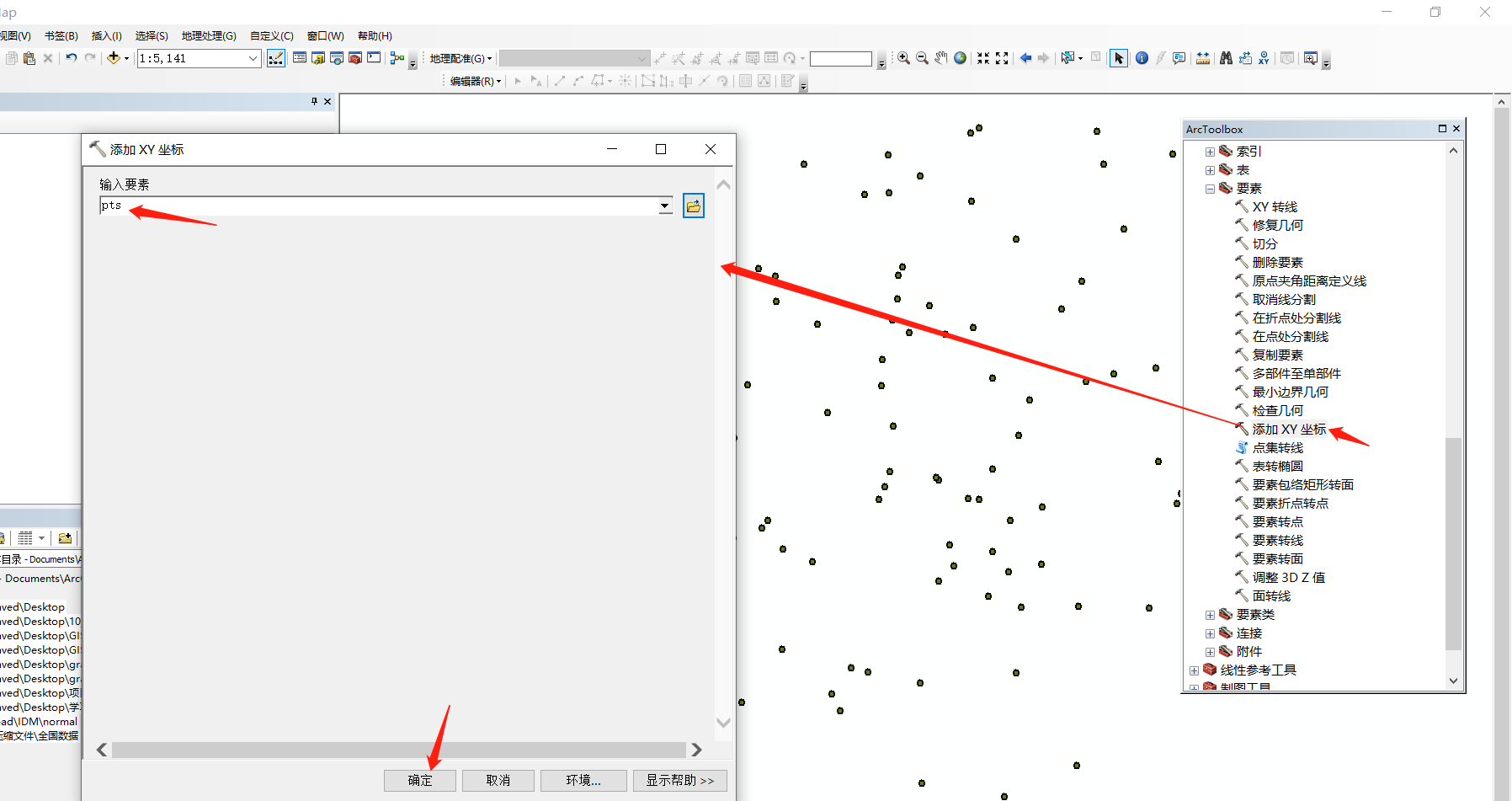

1）方法一：添加XY坐标。打开【数据管理工具】|【要素】|【添加XY坐标】工具，输入要素设置为“pts”。确定，该图层属性表中已添加XY坐标属性。

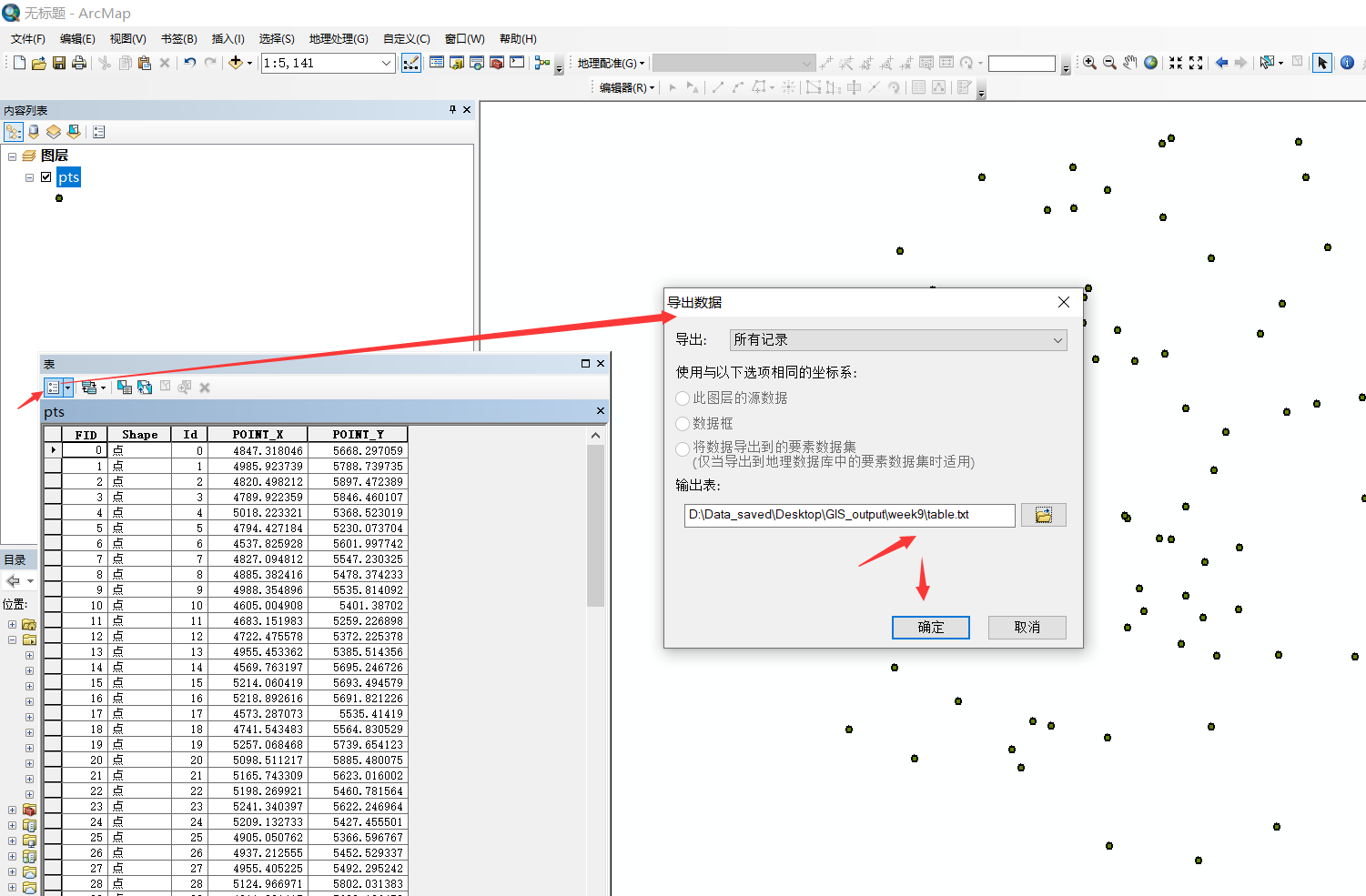

2）导出属性表。选择【表选项】，选择【导出】工具，输出表设置为“table.txt”。注：文件格式支持多种格式，包括dbf、txt等。本例中使用文本文件格式存储表字段值。

3）方法二：将要素属性导出到ASCII。打开【空间统计工具】|【工具】|【将要素属性导出到ASCII】工具，输入要素类设置为“pts”，值字段勾选“Id”，分隔符选择“COMMA”，即以逗号分隔，输出ASCII文件设置为“table.txt”。确定，得到带有坐标值和id字段值的ASCII文件。注：本工具默认将空间坐标值作为字段进行输出，因此，仅需勾选属性表中其他需要输出的字段即可。


4）分析两种方法的不同点。方法一的输出数据中包含有字段名称，而方法二仅将字段值进行输出，不包含字段名称。方法一将整个属性表进行输出，而方法二可自行选择输出的属性字段。具体情况，读者可根据实际情况使用这两种方法。
