Android自定义View —流式布局FlowLayout

源码地址：(免费)案例源码

1.应用背景及说明

现在大部分商城类app都要用到流式布局，就是对不规则的子view进行布局排列。
自定义流式布局不外乎两点，重写onMeasure方法和onLayout方法。大部分代码我都写了注释，但还是有一些比较细节的地方，我还会抽取出来重点讲。
废话不多说，先上图。这才是正确的图

2.代码架构

结构比较简单，几个类而已，就不写了，直接上图吧！

3.代码分析

FlowLayout.java

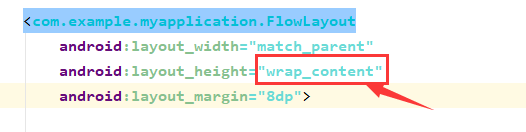

以下代码还有一个很重要的地方在xml中，即android:layout_height="wrap_content"
就是这样：

onMeasure方法：
就干了两件事，一件是度量孩子，另一件是度量自己。在这其中保存了一些数据。
onLayout方法：
就干了一件事，拿到onMeasure方法中得到的数据，进行布局摆放。
为什么这里不要用onDraw方法呢？
众所周知，onDraw是进行绘制的，但这里我已经得到的大小，并且把它摆放再合适的位置，完全就不需要绘制这个方法。
基本上每个代码都写了注释，重点讲一下易错和需要注意的地方。

package com.example.flowlayout.widget;

import android.content.Context;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
import android.view.ViewGroup;
import android.widget.LinearLayout;

import java.util.ArrayList;
import java.util.List;

public class FlowLayout extends ViewGroup {



    private static final String TAG = "FlowLayout";
    //统一设置间隔，比较方便
    private int horizontalSpace = dip_2px(16);
    private int verticalSpace = dip_2px(8);


    private int dip_2px(int dpValue) {


        float scale = getResources().getDisplayMetrics().density;
        return (int) (scale * dpValue + 0.5f);
    }
    //每次添加整行的view，相当于一个二维表
    List<List<View>> widList;
    //每一行的行高
    List<Integer> heiList = new ArrayList<>();
    //一行的view
    List<View> lineList;

    public FlowLayout(Context context) {


        this(context, null);
    }

    public FlowLayout(Context context, AttributeSet attrs) {


        this(context, attrs, 0);
    }

    public FlowLayout(Context context, AttributeSet attrs, int defStyleAttr) {


        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {


        int selWidth = MeasureSpec.getSize(widthMeasureSpec);
        int selHeight = MeasureSpec.getSize(heightMeasureSpec);
        //目前宽高
        int curWidth = 0;
        int curHeight = 0;
        //如果他写在外面，就会多一倍的行数，因为onMeasure方法要执行两次，但应该是能解决这个测量优化问题
        widList = new ArrayList<>();
        //记录一行的view
        lineList = new ArrayList<>();
        int childCount = getChildCount();
        //爸爸的padding
        int PLeft = getPaddingLeft();
        int PTop = getPaddingTop();
        int PRight = getPaddingRight();
        int PBottom = getPaddingBottom();
        //儿子需要的最大长宽，当模式为AT_MOST时，就需要用到这个变量。
    	int childMostWidth = 0;
    	int childMostHeight = 0;
        for (int i = 0; i < childCount; i++) {


            View childView = getChildAt(i);

            MarginLayoutParams lp = (MarginLayoutParams) childView.getLayoutParams();
            //第二个参数：父View左右（上下）Padding+子View左右（上下）Margin, 源码也没说详细, 但是你能看系统布局的源码(LinearLayout)，
            // 最好不设置padding。
            //感觉不太好操作
            int childWidMeasureSpec = getChildMeasureSpec(widthMeasureSpec, lp.leftMargin + lp.rightMargin
                    + PLeft + PRight, lp.width);
            int childHeiMeasureSpec = getChildMeasureSpec(heightMeasureSpec, lp.topMargin + lp.bottomMargin
                    + PTop + PBottom, lp.width);
            Log.d(TAG, "onMeasure: " + lp.leftMargin + "---" + PLeft);
            childView.measure(childWidMeasureSpec, childHeiMeasureSpec);

            //得到子view的长宽
            int childWidth = childView.getMeasuredWidth();
            int childHeight = childView.getMeasuredHeight() ;

            //换行操作
            if (curWidth + childWidth + horizontalSpace> selWidth) {


                //添加这一行的view及行高
                widList.add(lineList);
                heiList.add(curHeight);

                //记录最大的行宽及行高
                childMostWidth = Math.max(childMostWidth, curWidth + horizontalSpace);
                childMostHeight += curHeight + verticalSpace;
                //清空，重新记录
                lineList = new ArrayList<>();
                curHeight = 0;
                curWidth = 0;
                Log.d(TAG, "onMeasure: " + 1);

            }
            //添加每个子view,这个需要放在第二个if的上方，
            //因为第二个if语句执行完后，没必要再操作了。
            lineList.add(childView);
            //当前行的宽度及高度
            curWidth += childWidth + horizontalSpace;
            curHeight = Math.max(curHeight, childHeight );
            //最后一行执行的操作，因为他不可能执行第一个if语句
            if (curWidth < selWidth && i == childCount - 1) {


                widList.add(lineList);
                heiList.add(curHeight);
                Log.d(TAG, "onMeasure: " + 2);

                childMostWidth = Math.max(childMostWidth, curWidth);
                childMostHeight += curHeight + verticalSpace;
            }


        }
        //模式
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);
        //模式，打个log就知道是爸爸的还是儿子的模式了
        //onMeasure: 宽的mode：MeasureSpec.AT_MOST
        Log.d(TAG, "onMeasure: 宽的mode：" + (MeasureSpec.getMode(heightMeasureSpec) == MeasureSpec.AT_MOST?
                "MeasureSpec.AT_MOST": "MeasureSpec.UNSPECIFIED"));
		//这里为什么要这么操作呢？因为这个viewgroup既要看他爸爸眼色行事
		//还要看它儿子眼色行事，所以我需要判断它的模式是什么，是跟爸爸一致，
		//还是跟儿子一致
        int finallyWidth = (widthMode == MeasureSpec.EXACTLY ? selWidth : childMostWidth);
        int finallyHeight = (heightMode == MeasureSpec.EXACTLY ? selHeight : childMostHeight);
        //测量自己
        setMeasuredDimension(finallyWidth, finallyHeight);

    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {


        int curL = 0 ;
        int curT = 0;
        for (int i = 0; i < widList.size(); i++) {


            List<View> lineView = widList.get(i);
            Log.d(TAG, "onLayout: " + widList.size() + "---" + lineView.size());
            for (int j = 0; j < lineView.size(); j++) {


                View childView = lineView.get(j);
                int left = curL ;
                int top = curT ;
                if (j == 0) {


                    left = curL + horizontalSpace;
                }
                int right = left + childView.getMeasuredWidth();
                int bottom = top + childView.getMeasuredHeight();
                //如是是把 widList = new ArrayList<>()写在onMeasure     外        ，会有4行
                // 那么第一行和第三行的数据相同，所以相当于重新layout了， 所以第一行就为空了，就会出现这种情况

                childView.layout(left, top, right, bottom);
                curL = right + horizontalSpace;

            }
            curL = 0;
            curT = curT + heiList.get(i) + verticalSpace;
            lineView.clear();
        }
        //直接clear
        widList.clear();
        heiList.clear();
        lineList.clear();

    }

    @Override
    public LayoutParams generateLayoutParams(AttributeSet attrs) {


        return new MarginLayoutParams(getContext(), attrs);
    }
}

1.关于间隔的设置，建议统一设置间隔，比较方便。不要在xml中设置，可能会引起间隔不统一，就不好看了。

2.如果把这两个参数放外面，先看下面的图

//儿子需要的最大长宽，当模式为AT_MOST时，就需要用到这两个变量。
int childMostWidth = 0;
int childMostHeight = 0;

怎么解释呢?emmm…要结合第三点，即onMeasure方法的二次测量，如果放在里面，childMostHeight 每次onMeasure都会置0，也就是高度的问题，它只能观察两行。
但放在外面就不同。childMostHeight 一直在增加，重新onMeasure，并没有赋为0,他就能观察到四行。

3.关于onMeasure方法的二次测量的问题。这个可以找资料看看，就是说onMeasure方法会执行两次。但是这会造成一些问题。
比如：如果你把用来记录数据的变量放在onMeasure外面且在外面初始化，就会造成数据翻倍的问题。比如说这个变量： widList

//每次添加整行的view，相当于一个二维数组
List<List> widList;

解决方法：当然就是需要我们在onMeasure方法中进行成员变量的初始化。
尽管我们测量了多次，但每次测量前我们都将它初始化了

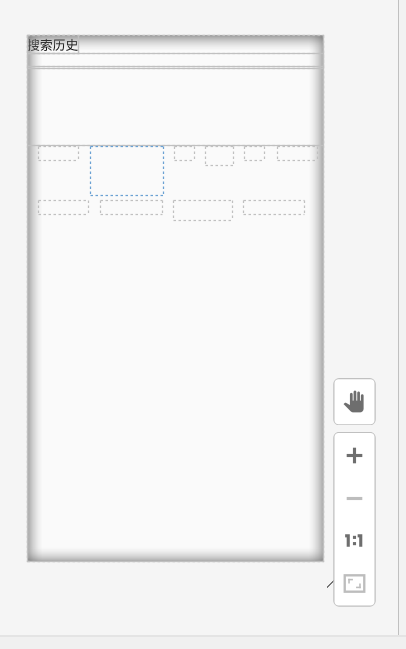

关于第2，3点，如果childMostHeight 放在onMeasure方法外面，且 widList在onMeasure方法外面初始化，那么，就是这个图

4 . 当然，可能有人会有疑问，为什么是两空行，不应该是四行都有数据吗？
我们需要知道的是，1，3两行， 2，4两行数据是一样的。
在onLayout方法中，
在layout时，因为childView一样，同一个childView进行layout，你说会怎么办？总不可能一个childView layout在不同的地方吧！当然是第一行的数据会定位到第三行，第一行就会为空了。

5.其实是还有几个需要注意的地方，但我都在代码中给的很详细了，这里我就不说了。开头我也给了我写的源码，你们可以看看，借鉴借鉴。

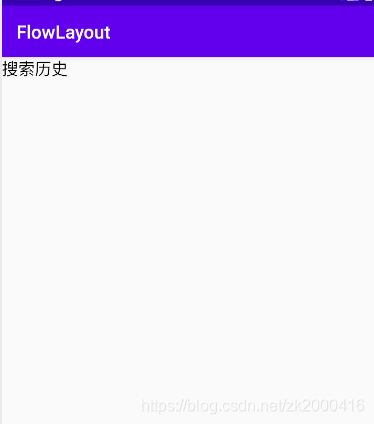

6.留给大家一个疑问，怎么写，才会出现这种错误，没有数据显示，看下图：

4.总结：

都说的很详细了。
一个字：无
