树莓派基础操作-经验总结

文章目录

概念

树莓派---基于ARM的微型电脑主板
树莓派4B基础硬件参数---4核 A-72/4G DDR4

基础环境搭建与使用

1、树莓派基本环境搭建流程---SSH命令行操作/samba传输

外壳及配件组装
SD卡烧写镜像
上电使用配置WIFI网络
释放外设，远程连接使用
开启samba服务（用于文件传输）

2、命令行界面基础操作（简）---linux命令行使用
3、虚拟机arm交叉编译链环境搭建

下载源码（对应linux版本和编译工具）---git:https://github.com/raspberrypi
获取内核配置、编译内核
树莓派镜像升级

树莓派用户态应用/内核模块编译执行

用户态小程序demo
内核驱动模块demo
参考材料

个人购买了一块树莓派4B，目的是搭建一个linux&&python环境，用于在家做一些调试学习；
由于需要做驱动开发调试，需要搭建一个交叉编译链环境，这里我选择下载对应内核版本源码包进行编译，方便调试；
整体环境： PC（win10:SSH访问树莓派）+虚拟机（Ubuntu+arm交叉编译链）+ 树莓派（ARM/Linux）；
本内容对于linux/shell等操作基础使用不做描述；

概念

树莓派—基于ARM的微型电脑主板

树莓派由注册于英国的慈善组织Raspberry Pi 基金会开发，它是一款基于ARM的微型电脑主板，以SD/MicroSD卡为内存硬盘，卡片主板周围有1/2/4个USB接口和一个10/100 以太网接口（A型没有网口），可连接键盘、鼠标和网线，同时拥有视频模拟信号的电视输出接口和HDMI高清视频输出接口，以上部件全部整合在一张仅比信用卡稍大的主板上，具备所有PC的基本功能只需接通电视机和键盘，就能执行如电子表格、文字处理、玩游戏、播放高清视频等诸多功能。

树莓派4B基础硬件参数—4核 A-72/4G DDR4

在这里插入图片描述

SOC:Broadcom BCM2711（CPU:主频1.5 GHz，四核，Cortex A-72，64bit）；
GPU:Broadcom VideoCore VI@500MHz;
内存：4G LPDDR4（我购买的4G版本）
外设：蓝牙5.0；USB2.02/USB3.02;micro HDMI*2(4K60hz+1080p60)；802.11AC无限；2.4GHz/5GHz双频Wifi；千兆网口；
供电：5V3A

基础环境搭建与使用

1、树莓派基本环境搭建流程—SSH命令行操作/samba传输

外壳及配件组装

到手后第一步，先组装外壳/散热风扇/散热片；

SD卡烧写镜像

树莓派没有板载FLASH但支持SD卡启动，需要下载相应镜像烧写到SD。
管网地址http://www.raspberrypi.org/downloads，这里我没有烧写官网镜像，选择是购买店家提供的镜像（安装vim、gcc、打开SSH和WIFI设置、打开VNC远程桌面服务）；烧写工具使用的是Win32 Disk Imager；

上电使用配置WIFI网络

插上SD卡后，上电使用，这里我先使用的hdmi显示器，配合一个鼠标键盘，配置完成WIFI链接。

释放外设，远程连接使用

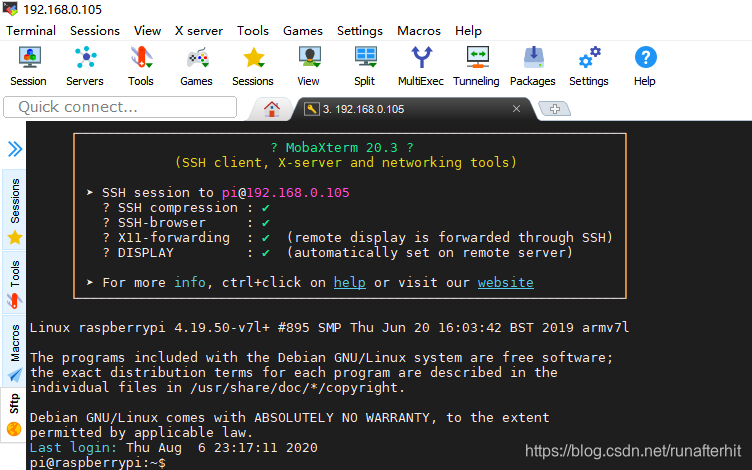

在完成上电网络连接后，可以释放显示器，鼠标，键盘。我通过SSH远程连接树莓派进行操作（烧写镜像已经打开了相关支持，蓝莓派的动态IP我是直接查看路由器IP分配得到），个人SSH工具用的MobaXterm；
在这里插入图片描述

开启samba服务（用于文件传输）

下载：sudo apt-get install samba；
配置：sudo vim /etc/samba/smb.conf 添加

[share]
   comment = share
   path = /home/pi/
   read only = no
   create mask = 0777
   directory mask = 0777
   valid users = pi
   public = yes
   browseable = yes
   writable = yes

添加samba用户并激活：sudo smbpasswd -a pi；sudo smbpasswd -e pi;
重启samba服务：sudo service smbd restart
外部访问：在win上运行：\192.168.0.105，可以看到
在这里插入图片描述

2、命令行界面基础操作（简）—linux命令行使用

树莓派基于linux，针对操作学习直接学习以下linux的shell命令行使用即可
可以参考：https://blog.csdn.net/runafterhit/article/details/106594422

3、虚拟机arm交叉编译链环境搭建

下载源码（对应linux版本和编译工具）—git:https://github.com/raspberrypi

直接到官网下载，需要下载的内容：1、linux:内核源码；2、tools:编译内核和其他源码所需的工具交叉编译器等
（其他常用如firmware:树莓派的交叉编译好的二进制内核、模块、库、bootloader）
如果用git命令下载方式举例：git clone --depth=1 --branch https://github.com/raspberrypi/linux

相对git下载太慢了，而且不支持断点，我选择直接下载ZIP然后在linux上使用7za解压（默认unzip存在文件名称过长解压失败的bug），下载工具使用的Uget，注意选择对应的内核版本，可以通过uname -a查看你的树莓派。

pi@raspberrypi:/$ uname -a
Linux raspberrypi 4.19.50-v7l+ #895 SMP Thu Jun 20 16:03:42 BST 2019 armv7l GNU/Linux

在这里插入图片描述
解压完成后，要把选择编译器并放到默认路径中去，这里我根据描述选择的gcc-linaro-arm-linux-gnueabihf-raspbian-x64。
（举例修改./bashrc文件添加export PATH=$PATH:/home/goodboy/raspeberrypi/tools/tools/arm-bcm2708/gcc-linaro-arm-linux-gnueabihf-raspbian-x64/bin）
在这里插入图片描述

获取内核配置、编译内核

编译内核前需要先获取配置，可以选择从default自己配置，也可以从外部设备获取后导入。我选择从当前设备获取。
备注：如果你的环境没有编译过，可能缺少很多工具，类似如下需要安装：sudo apt install bc bison flex libssl-dev make

// 1 在树莓派操作，导出内核配置
sudo modprobe configs // 在/proc/config.gz生成内核配置
sudo cp /proc/config.gz ./ // 把config.gz 拷贝出来，可以用samba或者自己u盘操作，导出到虚拟机ubuntu
// 2 在ubuntu操作，内核配置导入源码根目录
zcat config.gz >.config //linux内核源码下执行,生成.config文件
// 3 在ubuntu操作，在源码目录执行配置 编译命令，zImage内核镜像，modules是内核模块，dtbs设备树
KERNEL=kernel7l
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- bcm2711_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- zImage modules dtbs

树莓派镜像升级

把树莓派sd卡连接ubuntu，make module_install把 module安装到sd卡的rootfs区中，
把zImage、dtb、overlay相关文件覆盖到sd卡的boot分区（注意zImage要变成kernel7l.img）

sudo env PATH=$PATH make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- INSTALL_MOD_PATH=/media/wy/rootfs modules_install
cp /home/wy/raspeberrypi/linux/linux-rpi-4.19.y/arch/arm/boot/zImage /media/wy/boot/kernel7l.img
cp /home/wy/raspeberrypi/linux/linux-rpi-4.19.y/arch/arm/boot/dts/*.dtb /media/wy/boot/
cp /home/wy/raspeberrypi/linux/linux-rpi-4.19.y/arch/arm/boot/dts/overlays/*.dtb* /media/wy/boot/overlays/
cp /home/wy/raspeberrypi/linux/linux-rpi-4.19.y/arch/arm/boot/dts/overlays/README /media/wy/boot/overlays/

覆盖完毕后，把sd卡插回树莓派，启动后正常。这个时候再此确认内核版本

pi@raspberrypi:~/$  uname -r
4.19.127-v7l // 可见已经更新到我们编译的版本

树莓派用户态应用/内核模块编译执行

用户态小程序demo

前面已经搭建了交叉编译链，下面在此基础执行程序。
main.c内容如下

#include "stido.h"
int main() {
    printf("---hello word!\n");
    return 0;
}

在ubuntu下执行编译命令，并将编译出的test_bin导入到树莓派（我使用的samba传入）

wy@ubuntu:~/raspeberrypi/test_bin$ arm-linux-gnueabihf-gcc main.c -o test_bin

在树莓派执行testbin文件，输出打印，说明已正常执行

pi@raspberrypi:~/ $ ./test_bin
---hello word!

内核驱动模块demo

前面我们已经搭建了内核编译环境。可以在此基础上编译内核模块；
我的test_ko.c代码如下：

#include <linux/init.h>
#include <linux/module.h>
#include <linux/moduleparam.h>

static int test_init(void)
{
    printk("test ko init----\n");
    return 0;
}

static void test_exit(void)
{
    printk("test ko deinit----\n");
    return;
}

MODULE_LICENSE("Dual BSD/GPL");
module_init(test_init);
module_exit(test_exit);

Makefile代码如下：

obj-m := test_ko.o
mobule-objs := test_ko.o
KDIR := /home/wy/raspeberrypi/linux/linux-rpi-4.19.y
all:
	make -C $(KDIR) M=$(PWD) modules ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-
clean:
	rm -f *.ko *.o *.mod.o *.mod.c *.symvers  modul*

编译后把ko拷贝到树莓派（这里我用的samba，前面已经连接），用insmod进行加载，加载完成后dmesg能看到内核输出的打印（由于我是用SSH连接，串口输出不能直接看到，需要用dmesg查看），至此，内核模块加载成功。

pi@raspberrypi:~/wy $ sudo insmod test_ko.ko
pi@raspberrypi:~/wy $ dmesg
[  399.997700] test ko init----

参考材料

树莓派源码 git:https://github.com/raspberrypi
树莓派官网：https://www.raspberrypi.org/
wiki：https://wiki.gentoo.org/wiki/Raspberry_Pi
