大家好，我是『芯知识学堂』的SingleYork，前面给大家介绍了“昆仑通态人机界面与单片机通信实战教程二：脚本驱动的设计”，今天笔者就要来给大家介绍“昆仑通态人机界面与单片机通信实战教程三：脚本驱动与HDMI工程的关联”。
首先，我们打开HDMI工程，在工作台的“实时数据库”中添加我们需要用到的数据，这里我们可以选择“成组增加”一次性添加多个，如下图所示：

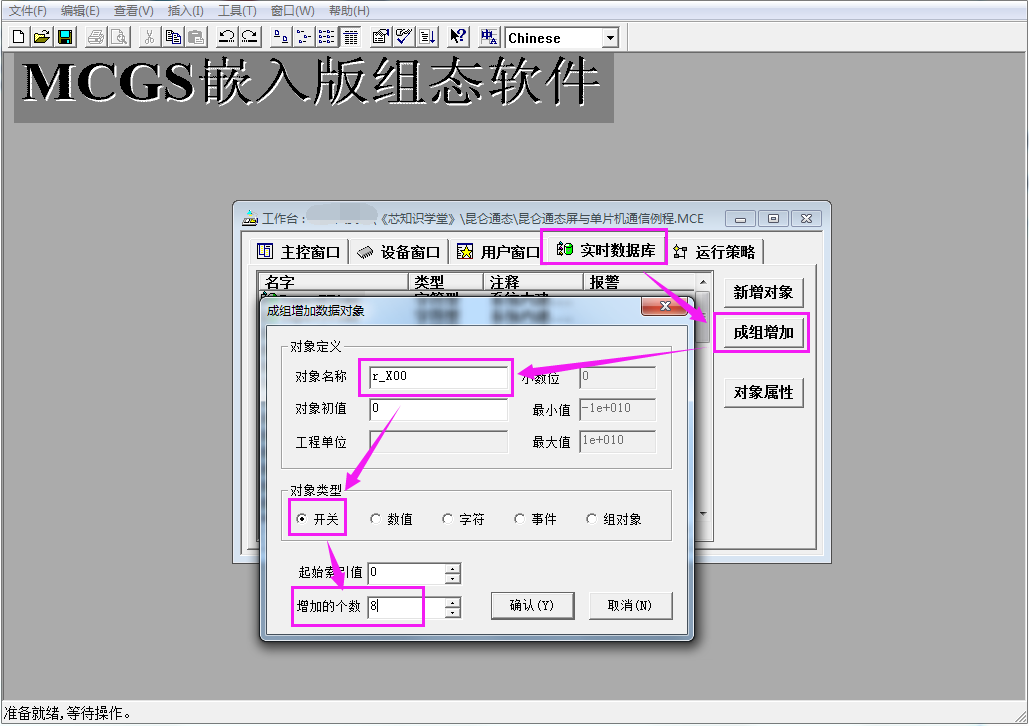

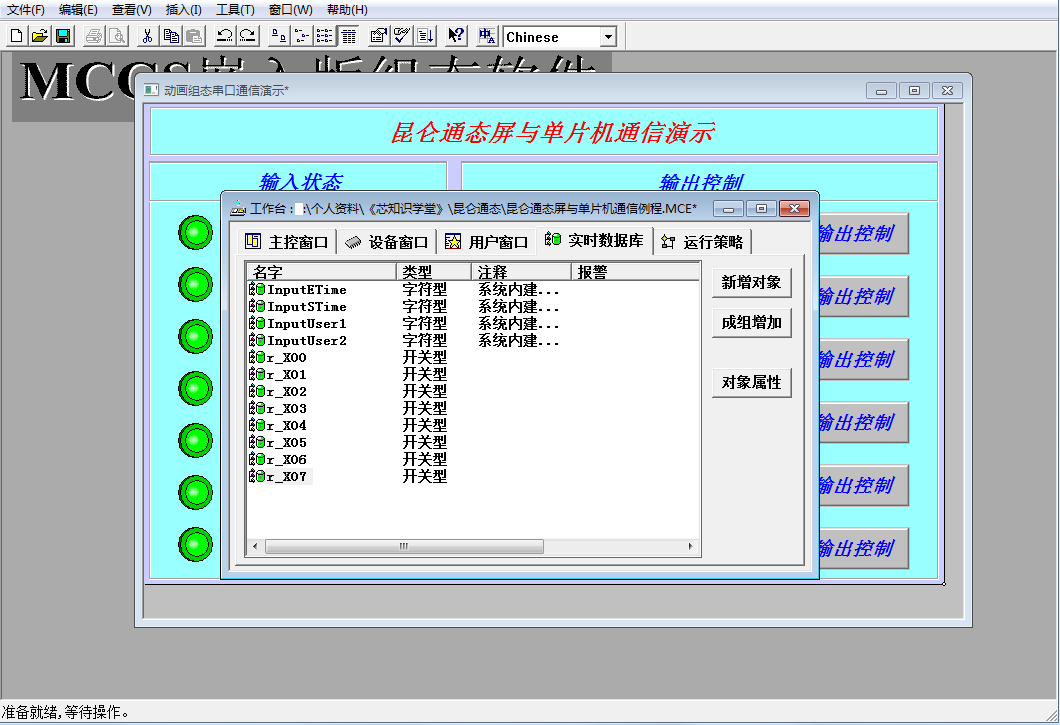

笔者以添加“r_X00-r_X07”为例，一次性添加8个“开关”类型的数据，设置好后，直接点击“确定”按钮即可，我们就可以看到在“实时数据库”中多了r_X00-r_X07这8个数据：

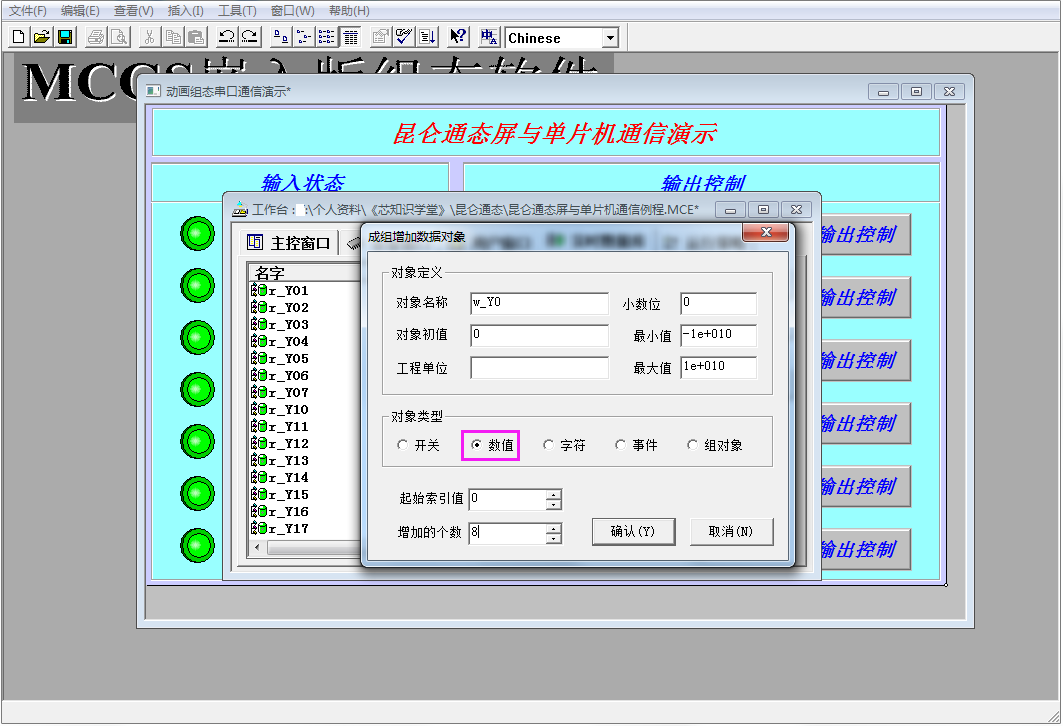

按照同样的方式，我们将其他的数据r_X10-r_X17、r_Y00-r_Y07、r_Y10-r_Y17也都添加上去，类型同样为“开关型”，另外，我们还需要添加“w_Y00-w_Y07、w_Y10-w_Y17”这16个“数值型”的数据：
就这样一波操作后，我们需要的数据就全部添加好了：

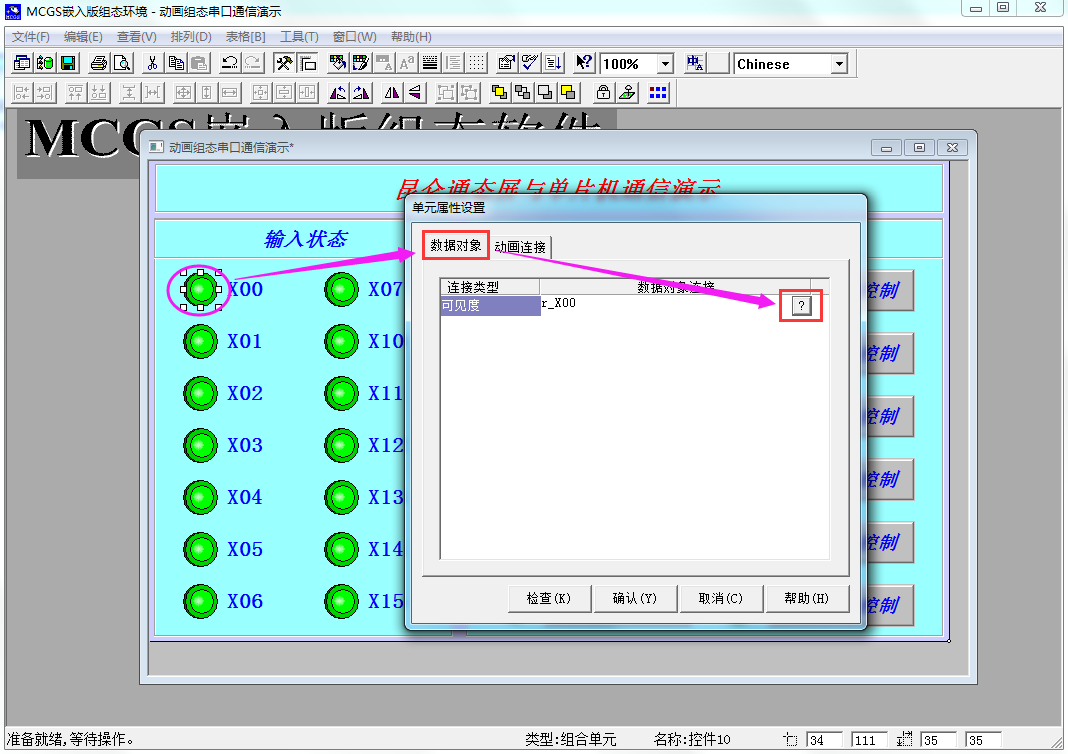

接下来，我们就需要将添加好的数据与HDMI工程的“用户窗口”中的控件关联起来，以X00状态显示图标为例，鼠标左键双击图标，在弹出窗口中选择“数据对象”属性，然后点击旁边的“小问号”：
在弹出的“变量选择”对话框中选择“r_X00”这个变量，点击“确认”按钮，即可完成数据r_X00与图标的关联，当然咯，我们也可以直接在上一步的“小问号”左侧的输入框中直接输入“r_X00”，也同样可以轻松完成关联：
所有输入、输出状态显示的图标跟数据的绑定按照上面所说的方法去操作就OK了，接下来，我们就要来将按键操作和数据绑定起来。同样，鼠标左键双击按键“Y00输出控制”，在弹出的“标准按钮构建属性”框中选择“操作属性”，然后勾选下面的“数据对象值操作”，下拉框中选择“按1松0”（按键按下时发送1，松开时发送0），操作对象选择“w_Y00”，然后点击“确认”按钮，即可完成关联：
其他的几个按键，按照同样的方式操作即可，在所有的控件跟数据库数据绑定后，我们就可以来添加“设备驱动”程序了。

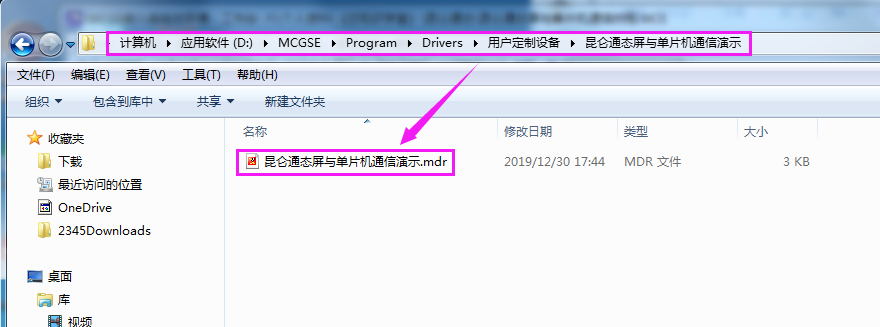

我们将上一讲中写好的“脚本驱动”复制或剪切到“MCGS脚本驱动开发工具”安装目录下的“Drivers->用户定制设备->新建一个名为[昆仑通态屏与单片机通信演示]的文件夹”中，如下图所示：
接下来，在HDMI工程工作台菜单“设备窗口”->“设备窗口”图标上双击，在弹出的对话框中鼠标右键单击，选择“设备工具箱”：
在“设备工具箱”中鼠标左键双击“通用串口父设备”，这样，就将在“设备窗口”中成功添加了一个“通用串口父设备”了：

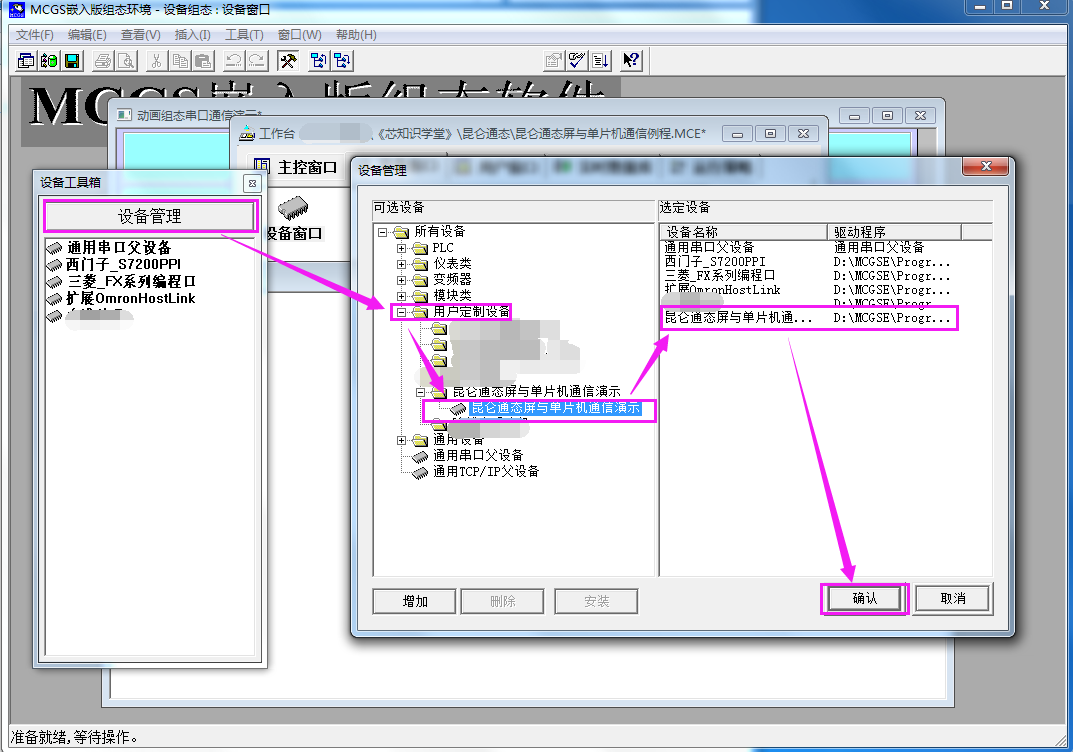

接下来，我们还要在“通用串口父设备”中添加一个“子设备”。在“设备工具箱”中点击“设备管理”，在弹出的菜单中找到“用户定制设备”下的“昆仑通态屏与单片机通信演示”文件夹中的“昆仑通态屏与单片机通信演示”驱动，鼠标左键双击选定该设备，然后点击“确认”按钮：

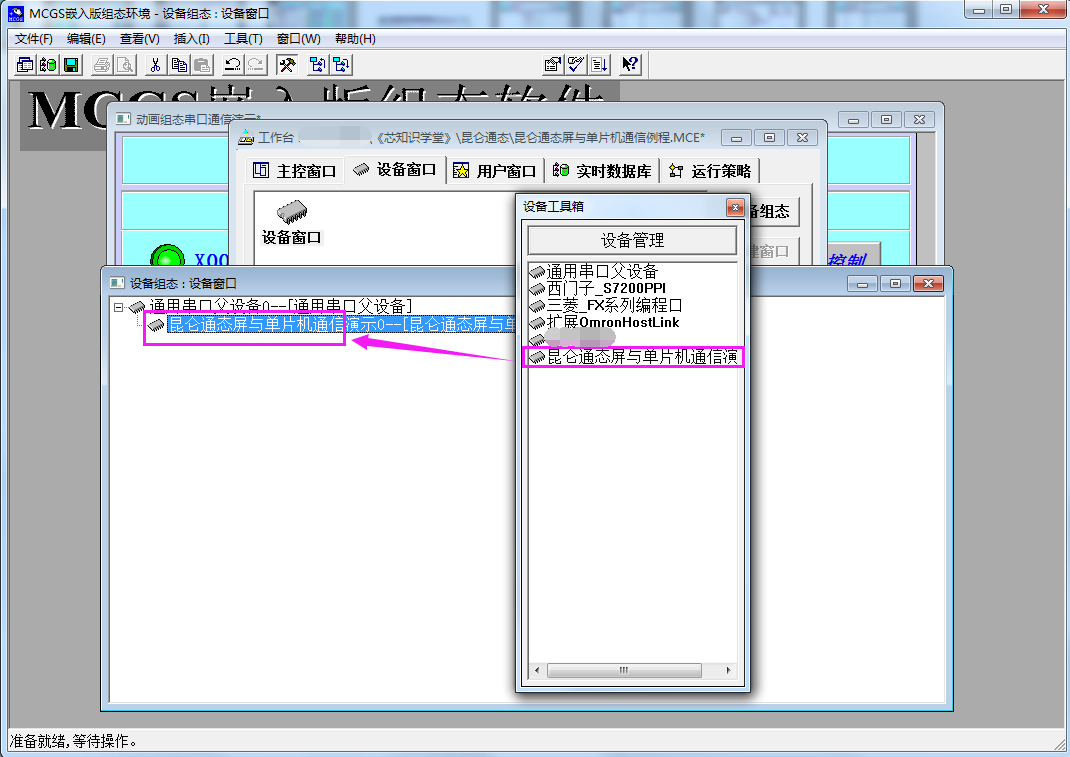

这个时候，在“设备工具箱”中就有了“昆仑通态屏与单片机通信演示”这个设备了，然后我们鼠标左键双击这个设备，就可以添加到“通用串口父设备”中了：

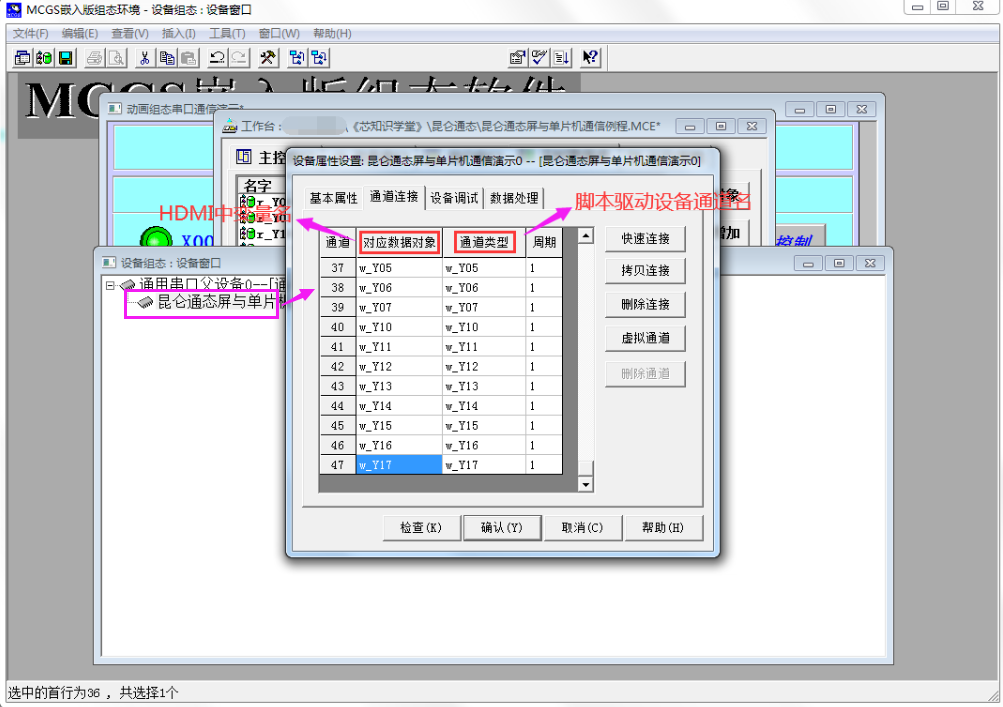

现在，我们就要开始将“脚本驱动”和“HDMI工程”开始关联起来了，其实，这两者之间关联起来很简单，只需要将HDMI工程中的“数据对象”和脚本驱动中的“通道类型”一一对应起来就OK了，操作方式如下：鼠标左键双击刚才添加的“昆仑通态屏与单片机通信演示”这个子设备，在弹出的属性框中选择“通道链接”这个属性，左边“对应数据对象”就是HDMI工程的“实时数据库”中建好的那些数据，右边的“通道类型”就是脚本驱动中的“设备通道名”，只是为了方便，笔者将“数据对象名”和“设备通道名”设置成了一样。
在上一步操作完成后，整个HDMI工程就算是完成了，接下来，我们可以先模拟测试一下，确定脚本驱动和HDMI工程没有问题之后，我们在下一讲中就要开始写单片机端的程序了。
我们在电脑上安装一个“虚拟串口”，添加一对虚拟串口，笔者这里添加的虚拟串口是COM2和COM4，这种方式添加的虚拟串口都是成对的，可以理解为，一个为发送端口，一个为接收端口。

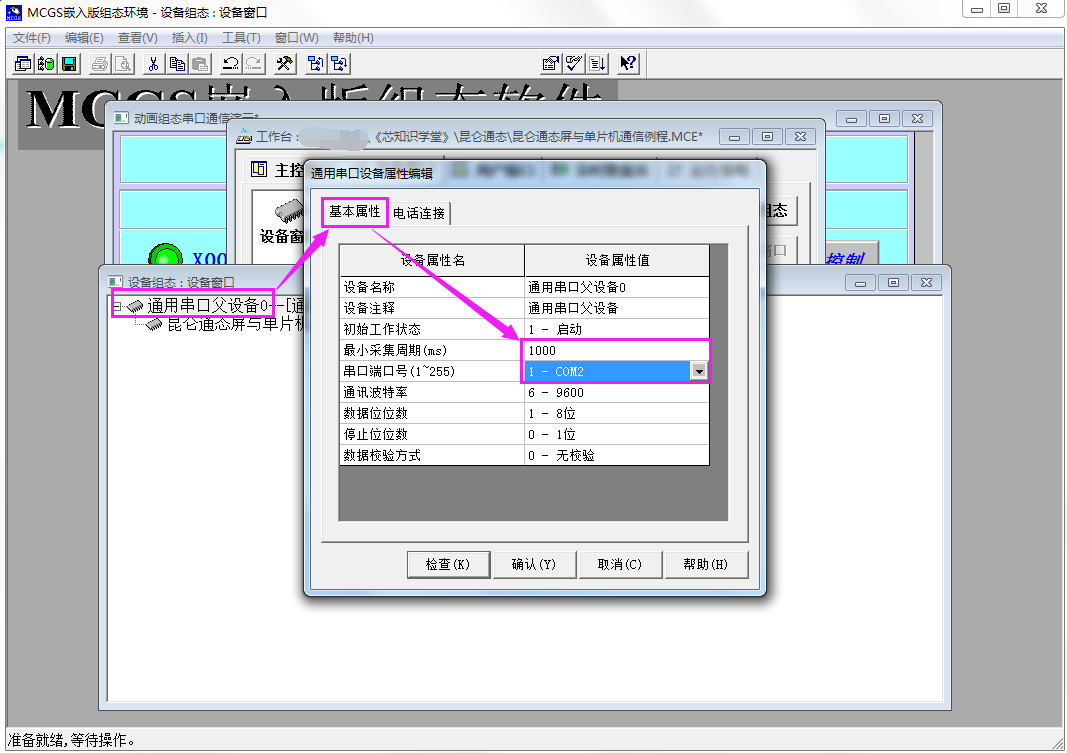

在添加好“虚拟串口”后，我们就可以在HDMI工程中的“通用串口父设备”里修改“串口端口号”为COM2或COM4，笔者这里设置的是COM2，那么在后面测试的时候，串口助手里面就要设置为COM4了。

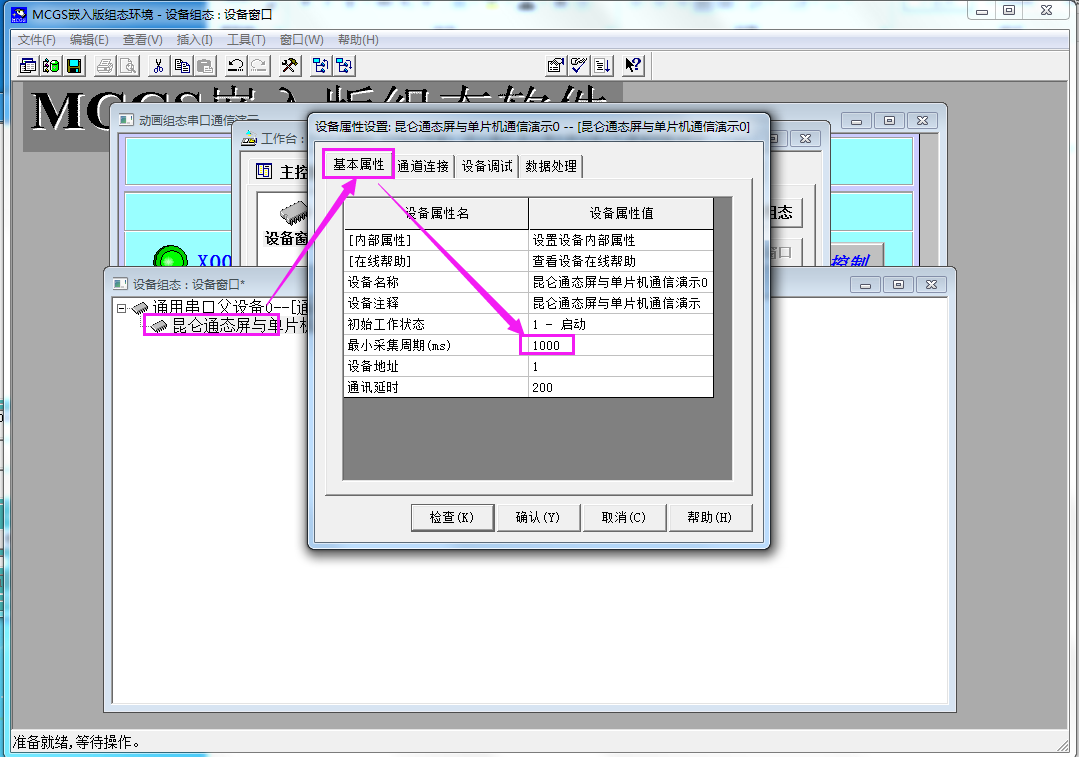

接下来，我们修改“子设备”中的“最小采集周期”，为了便于观察数据，笔者这里将采样周期设置成了1000ms，也就是1秒：

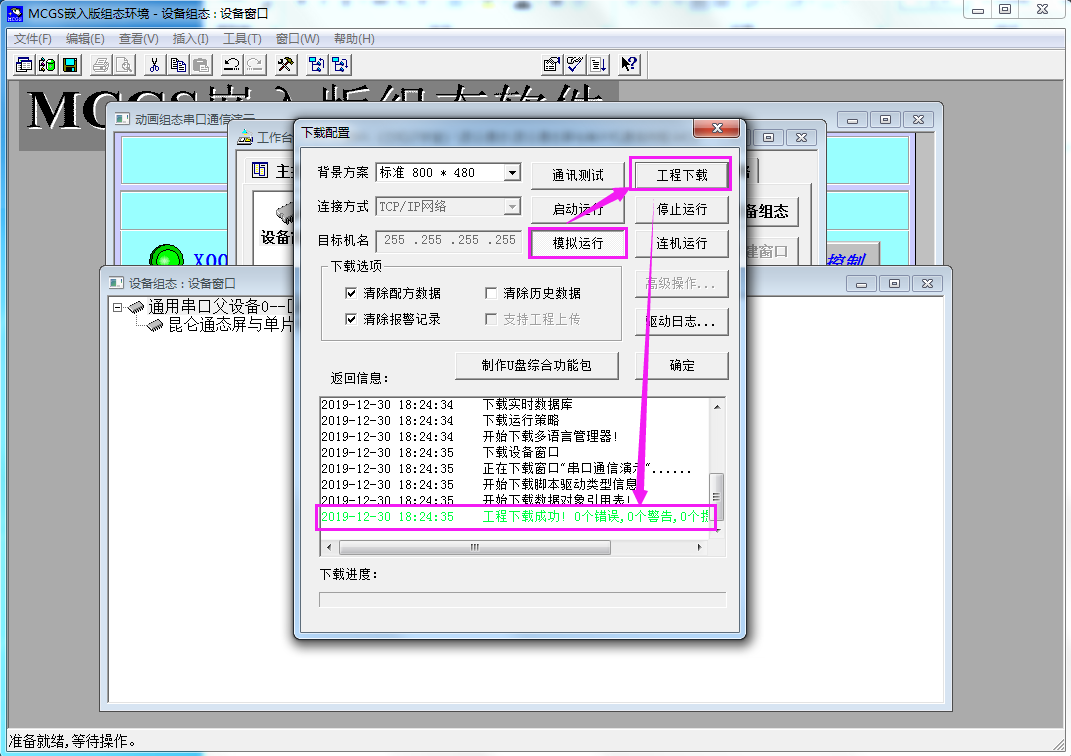

一切就绪之后，我们就可以来下载工程模拟运行了，按照下图所示操作即可，当显示“工程下载成功！”字样的时候，直接点击“启动运行”按钮即可：
在HDMI工程启动后，我们同时打开串口助手，将COM口设置成COM4，波特率跟HDMI工程中一致为9600即可，这个时候，我们就可以发现，串口助手每隔一秒会收到一条“37 73 04 80 00 00 84”的数据，这个数据就是HDMI工程下发的。这个时候我们可以鼠标点击一下“Y00输出控制”按键，则会在按键按下的时候发送一条“37 73 06 81 00 00 00 01 88”的数据，在按键松开的时候，会发送一条“37 73 06 81 00 00 00 00 87”的数据。

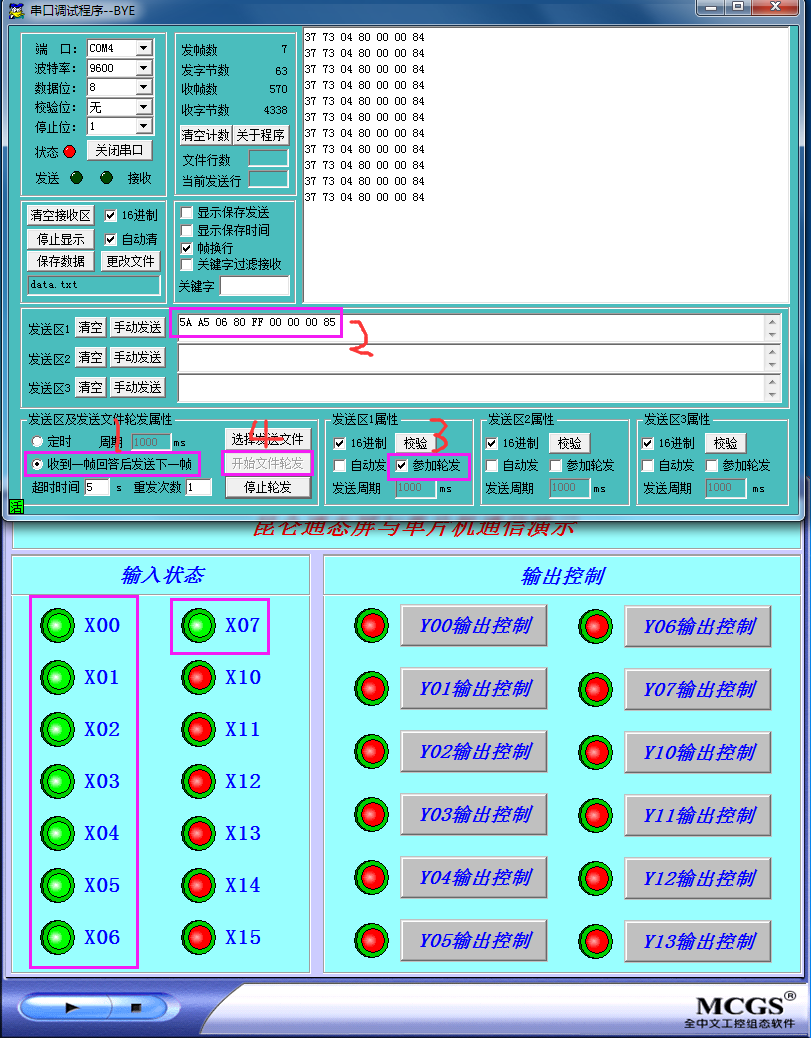

至此，HDMI工程数据下发的指令就算是OK了，接下来，就要测试一下HDMI工程的数据接收和解析的指令，是不是正确了，同样，我们还是用串口助手来模拟从机的数据返回，具体操作如下：
1、 在串口助手中设置“收到一帧回答后发送下一帧”；
2、 在数据“发送区1”设置需要回复的一帧数据5A A5 06 80 FF 00 00 00 85，这一帧数据的含义，我们可以从通信协议中得知“帧头（2）+ 长度（1）+ 功能码（1）+ 数据一（输入状态一：X00-X07）+ 数据二（输入状态二：X10-X17）+ 数据三（输出状态一：Y00-T07））+ 数据四（输出状态二：Y10-X17）+和校验(从长度位开始累加)”；
3、 在“发送区1属性”框中，勾选“16进制”和“参加轮发”；
4、 点击“开始文件轮发”；
串口助手设置完成后，我们就可以看到HDMI工程中的X00-X07图标的颜色都变成了绿色，这就意味着我们HDMI工程数据的解析没有什么问题了：
好了，本节的内容就给大家介绍到这里了，在下一讲内容中，笔者将会给大家介绍“昆仑通态人机界面与单片机通信实战教程”的最后一个内容，那就是“单片机程序的设计”了，敬请关注！
喜欢工控的小伙伴们，请大家记得多多支持SingleYork！项目源码下载：昆仑通态人机界面与单片机通信实例源码
