View之Layout过程

1.作用

计算视图(View)的位置

即计算View的四个顶点位置：Left、Top、Right、Bottom

2.layout过程详解

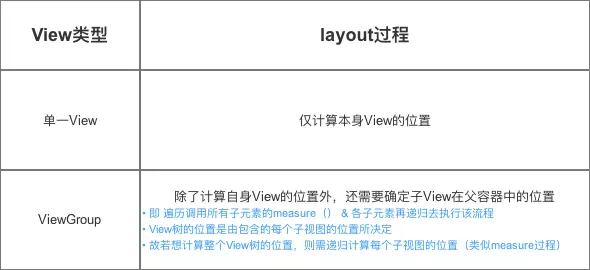

类似measure过程，layout过程根据View的类型分为2种情况：
在这里插入图片描述

3.1单一View的layout过程

应用场景：在无现成的控件View满足需求、需要自己实现时，则使用自定义单一View
具体使用：继承自View、SurfaceView、或其他View;不包含子View

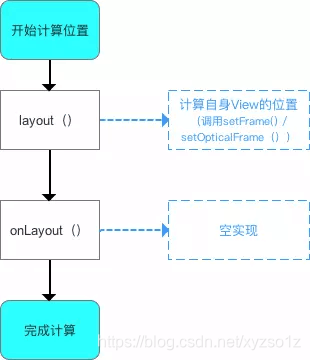

具体流程
源码分析
layout过程的入口=layout(),具体如下：

/**
  * 源码分析：layout（）
  * 作用：确定View本身的位置，即设置View本身的四个顶点位置
  */
  public void layout(int l, int t, int r, int b) {

    // 当前视图的四个顶点
    int oldL = mLeft;
    int oldT = mTop;
    int oldB = mBottom;
    int oldR = mRight;

    // 1. 确定View的位置：setFrame（） / setOpticalFrame（）
    // 即初始化四个顶点的值、判断当前View大小和位置是否发生了变化 & 返回
    // ->>分析1、分析2
    boolean changed = isLayoutModeOptical(mParent) ?
            setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);

    // 2. 若视图的大小 & 位置发生变化
    // 会重新确定该View所有的子View在父容器的位置：onLayout（）
    if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {

        onLayout(changed, l, t, r, b);
        // 对于单一View的laytou过程：由于单一View是没有子View的，故onLayout（）是一个空实现->>分析3
        // 对于ViewGroup的laytou过程：由于确定位置与具体布局有关，所以onLayout（）在ViewGroup为1个抽象方法，需重写实现（后面会详细说）
  ...

}

/**
  * 分析1：setFrame（）
  * 作用：根据传入的4个位置值，设置View本身的四个顶点位置
  * 即：最终确定View本身的位置
  */
  protected boolean setFrame(int left, int top, int right, int bottom) {
        ...
    // 通过以下赋值语句记录下了视图的位置信息，即确定View的四个顶点
    // 从而确定了视图的位置
    mLeft = left;
    mTop = top;
    mRight = right;
    mBottom = bottom;

    mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom);

    }

/**
  * 分析2：setOpticalFrame（）
  * 作用：根据传入的4个位置值，设置View本身的四个顶点位置
  * 即：最终确定View本身的位置
  */
  private boolean setOpticalFrame(int left, int top, int right, int bottom) {

        Insets parentInsets = mParent instanceof View ?
                ((View) mParent).getOpticalInsets() : Insets.NONE;

        Insets childInsets = getOpticalInsets();

        // 内部实际上是调用setFrame（）
        return setFrame(
                left   + parentInsets.left - childInsets.left,
                top    + parentInsets.top  - childInsets.top,
                right  + parentInsets.left + childInsets.right,
                bottom + parentInsets.top  + childInsets.bottom);
    }
    // 回到调用原处

/**
  * 分析3：onLayout（）
  * 注：对于单一View的laytou过程
  *    a. 由于单一View是没有子View的，故onLayout（）是一个空实现
  *    b. 由于在layout（）中已经对自身View进行了位置计算，所以单一View的layout过程在layout（）后就已完成了
  */
 protected void onLayout(boolean changed, int left, int top, int right, int bottom) {

   // 参数说明
   // changed 当前View的大小和位置改变了
   // left 左部位置
   // top 顶部位置
   // right 右部位置
   // bottom 底部位置
}

至此，单一View的layout过程已分析完毕。

总结
单一View的layout过程解析如下：

3.2 ViewGroup的layout过程
应用场景
利用现有的组件根据特定的布局方式来组成新的组件
具体使用
继承自ViewGroup或各种Layout;含有子View
原理（步骤）

计算自身ViewGroup的位置：layout()
遍历子View&确定自身子View在ViewGroup的位置（调用子View的layout()）:onLayout()

a. 步骤 2 类似于单一View的layout过程
b. 自上而下、一层层地传递下去，直到完成整个View树的layout()过程

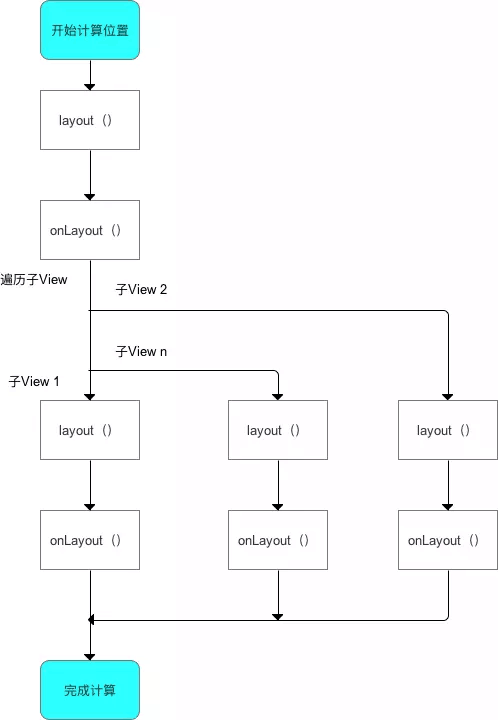

流程

此处需注意：
ViewGroup和View同样拥有layout()和onLayout(),但二者不同的：
一开始计算ViewGroup位置时，调用的是ViewGroup的layout()和onLayout();
当开始遍历子View&计算子View位置时，调用的是子View的layout()和onLayout()

类似于单一View的layout过程

下面进行详细分析，layout过程入口为layout()

/**
  * 源码分析：layout（）
  * 作用：确定View本身的位置，即设置View本身的四个顶点位置
  * 注：与单一View的layout（）源码一致
  */
  public void layout(int l, int t, int r, int b) {

    // 当前视图的四个顶点
    int oldL = mLeft;
    int oldT = mTop;
    int oldB = mBottom;
    int oldR = mRight;

    // 1. 确定View的位置：setFrame（） / setOpticalFrame（）
    // 即初始化四个顶点的值、判断当前View大小和位置是否发生了变化 & 返回
    // ->>分析1、分析2
    boolean changed = isLayoutModeOptical(mParent) ?
            setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b);

    // 2. 若视图的大小 & 位置发生变化
    // 会重新确定该View所有的子View在父容器的位置：onLayout（）
    if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) {

        onLayout(changed, l, t, r, b);
        // 对于单一View的laytou过程：由于单一View是没有子View的，故onLayout（）是一个空实现（上面已分析完毕）
        // 对于ViewGroup的laytou过程：由于确定位置与具体布局有关，所以onLayout（）在ViewGroup为1个抽象方法，需重写实现 ->>分析3
  ...

}

/**
  * 分析1：setFrame（）
  * 作用：确定View本身的位置，即设置View本身的四个顶点位置
  */
  protected boolean setFrame(int left, int top, int right, int bottom) {
        ...
    // 通过以下赋值语句记录下了视图的位置信息，即确定View的四个顶点
    // 从而确定了视图的位置
    mLeft = left;
    mTop = top;
    mRight = right;
    mBottom = bottom;

    mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom);

    }

/**
  * 分析2：setOpticalFrame（）
  * 作用：确定View本身的位置，即设置View本身的四个顶点位置
  */
  private boolean setOpticalFrame(int left, int top, int right, int bottom) {

        Insets parentInsets = mParent instanceof View ?
                ((View) mParent).getOpticalInsets() : Insets.NONE;

        Insets childInsets = getOpticalInsets();

        // 内部实际上是调用setFrame（）
        return setFrame(
                left   + parentInsets.left - childInsets.left,
                top    + parentInsets.top  - childInsets.top,
                right  + parentInsets.left + childInsets.right,
                bottom + parentInsets.top  + childInsets.bottom);
    }
    // 回到调用原处

/**
  * 分析3：onLayout（）
  * 作用：计算该ViewGroup包含所有的子View在父容器的位置（）
  * 注：
  *      a. 定义为抽象方法，需重写，因：子View的确定位置与具体布局有关，所以onLayout（）在ViewGroup没有实现
  *      b. 在自定义ViewGroup时必须复写onLayout（）！！！！！
  *      c. 复写原理：遍历子View 、计算当前子View的四个位置值 & 确定自身子View的位置（调用子View layout（））
  */
  protected void onLayout(boolean changed, int left, int top, int right, int bottom) {

     // 参数说明
     // changed 当前View的大小和位置改变了
     // left 左部位置
     // top 顶部位置
     // right 右部位置
     // bottom 底部位置

     // 1. 遍历子View：循环所有子View
          for (int i=0; i<getChildCount(); i++) {
              View child = getChildAt(i);

              // 2. 计算当前子View的四个位置值
                // 2.1 位置的计算逻辑
                ...// 需自己实现，也是自定义View的关键

                // 2.2 对计算后的位置值进行赋值
                int mLeft  = Left
                int mTop  = Top
                int mRight = Right
                int mBottom = Bottom

              // 3. 根据上述4个位置的计算值，设置子View的4个顶点：调用子view的layout() & 传递计算过的参数
              // 即确定了子View在父容器的位置
              child.layout(mLeft, mTop, mRight, mBottom);
              // 该过程类似于单一View的layout过程中的layout（）和onLayout（），此处不作过多描述
          }
      }
  }

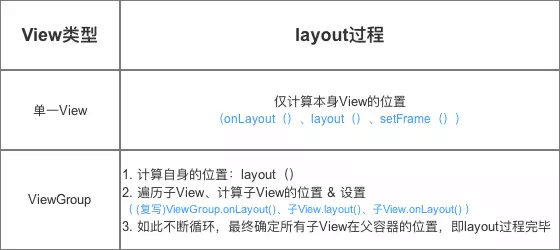

总结

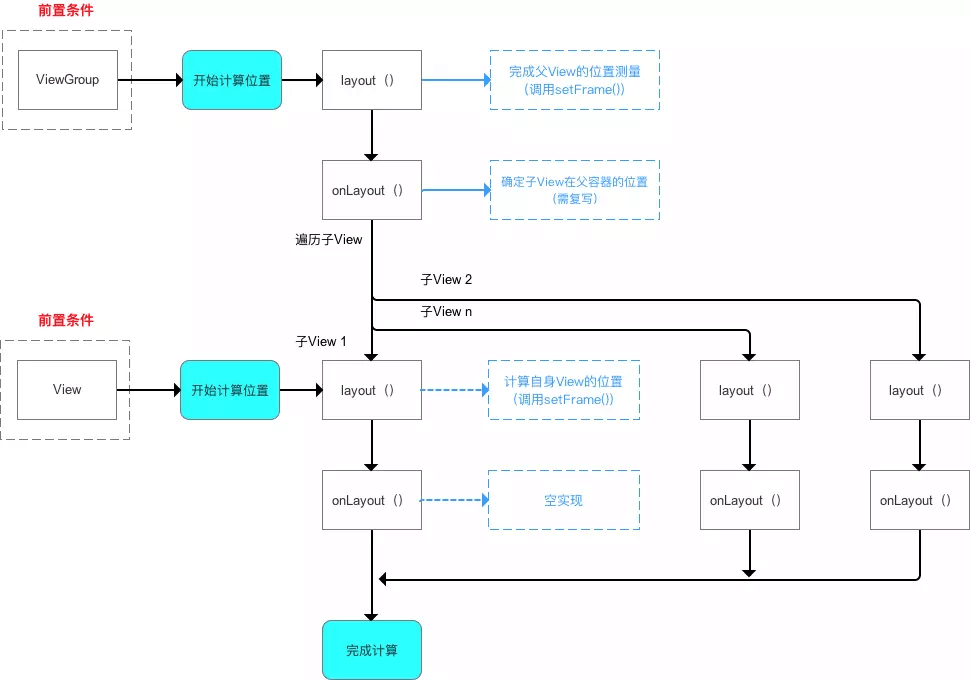

对于ViewGroup的layout过程，如下：
在这里插入图片描述

4. 实例讲解

为了更好理解ViewGroup的layout过程（特别是复写onLayout()）
下面，我将用2个实例来加深对ViewGroup layout过程的理解

系统提供的ViewGroup的子类：LinearLayout
自定义View（继承了ViewGroup）

4.1 实例解析1（LinearLayout）

4.1.1原理

计算出LinearLayout本身在父布局的位置
计算出LinearLayout中所有子View在容器中的位置

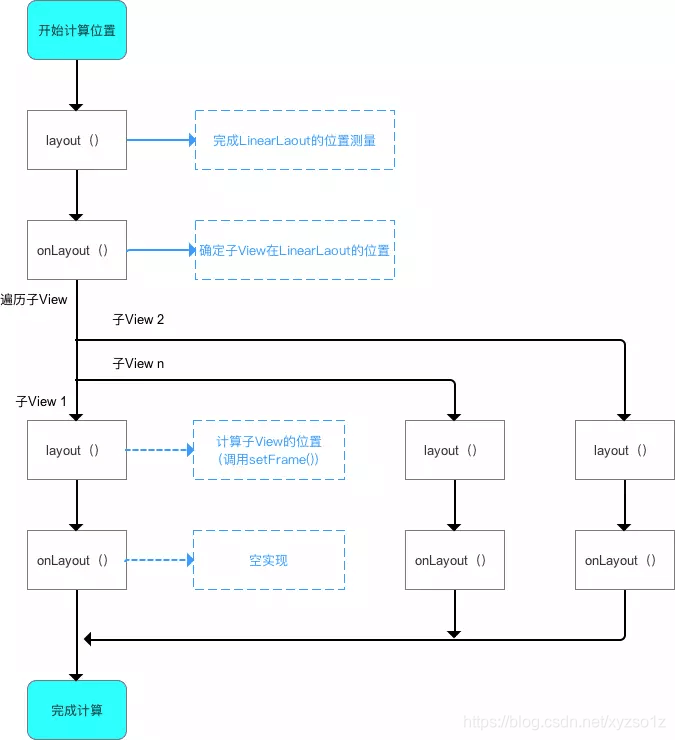

4.1.2 具体流程
在这里插入图片描述
** 4.1.3 源码分析**

在上述流程中，对于LinearLayout的layout()的实现与上面所说是一样的，此处不做过多阐述
故直接进入LinearLayout复写的onLayout()分析


/**
  * 源码分析：LinearLayout复写的onLayout（）
  * 注：复写的逻辑 和 LinearLayout measure过程的 onMeasure()类似
  */
  @Override
  protected void onLayout(boolean changed, int l, int t, int r, int b) {

      // 根据自身方向属性，而选择不同的处理方式
      if (mOrientation == VERTICAL) {
          layoutVertical(l, t, r, b);
      } else {
          layoutHorizontal(l, t, r, b);
      }
  }
      // 由于垂直 / 水平方向类似，所以此处仅分析垂直方向（Vertical）的处理过程 ->>分析1

/**
  * 分析1：layoutVertical(l, t, r, b)
  */
    void layoutVertical(int left, int top, int right, int bottom) {

        // 子View的数量
        final int count = getVirtualChildCount();

        // 1. 遍历子View
        for (int i = 0; i < count; i++) {
            final View child = getVirtualChildAt(i);
            if (child == null) {
                childTop += measureNullChild(i);
            } else if (child.getVisibility() != GONE) {

                // 2. 计算子View的测量宽 / 高值
                final int childWidth = child.getMeasuredWidth();
                final int childHeight = child.getMeasuredHeight();

                // 3. 确定自身子View的位置
                // 即：递归调用子View的setChildFrame()，实际上是调用了子View的layout() ->>分析2
                setChildFrame(child, childLeft, childTop + getLocationOffset(child),
                        childWidth, childHeight);

                // childTop逐渐增大，即后面的子元素会被放置在靠下的位置
                // 这符合垂直方向的LinearLayout的特性
                childTop += childHeight + lp.bottomMargin + getNextLocationOffset(child);

                i += getChildrenSkipCount(child, i);
            }
        }
    }

/**
  * 分析2：setChildFrame()
  */
    private void setChildFrame( View child, int left, int top, int width, int height){

        // setChildFrame（）仅仅只是调用了子View的layout（）而已
        child.layout(left, top, left ++ width, top + height);

        }
    // 在子View的layout（）又通过调用setFrame（）确定View的四个顶点
    // 即确定了子View的位置
    // 如此不断循环确定所有子View的位置，最终确定ViewGroup的位置

4.2 实例解析2：自定义View

上面讲的例子是系统提供的、已经封装好的ViewGroup子类：LinearLayout
但是，一般来说我们使用的都是自定义View；
接下来，我用一个简单的例子讲解下自定义View的layout()过程

实例视图说明

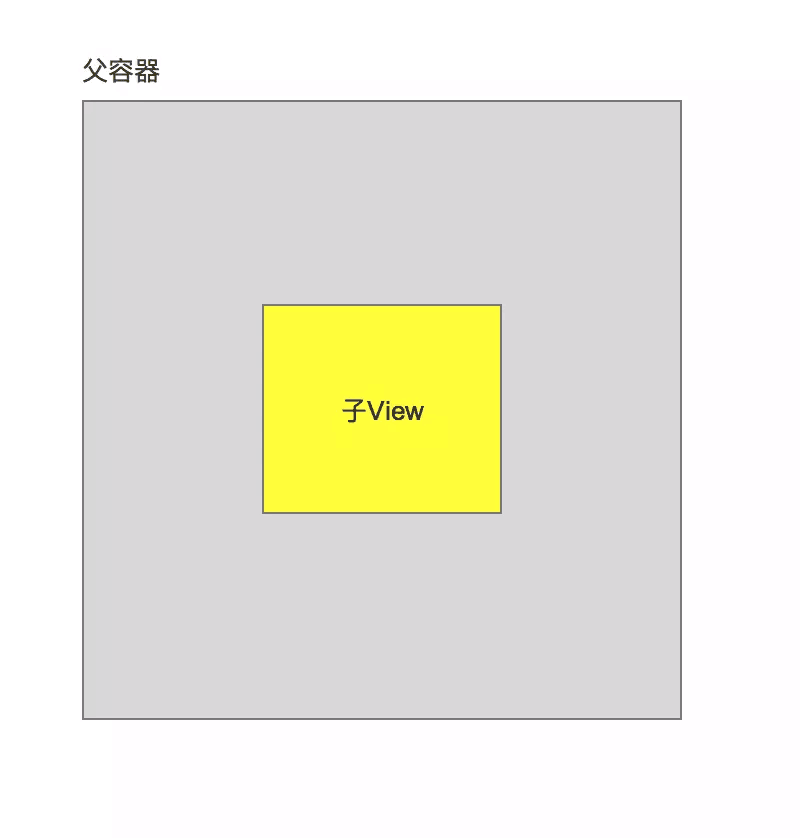

实例视图=1个ViewGroup(灰色视图)，包含1个黄色的子View，如下图：
在这里插入图片描述
4.2.2 原理

计算出ViewGroup在父布局的位置
计算出ViewGroup中子View在容器中的位置

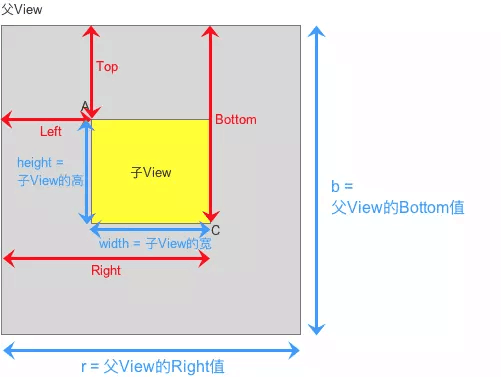

4.2.3 具体计算逻辑

具体计算逻辑是指计算子View的位置，即计算四顶点位置=计算Left、Top、Right和Bottom
主要是写在复写的onLayout()
计算公式如下：

r = Left + width + Left；// 因左右间距一样
b = Top + height + Top；// 因上下间距一样

Left = (r - width) / 2；
Top = (b - height) / 2；

Right = width + Left;
Bottom = height + Top;

4.2.3代码分析
因为其余方法同上，这里不做过多描述，这里只分析复写onLayout()

/**
  * 源码分析：LinearLayout复写的onLayout（）
  * 注：复写的逻辑 和 LinearLayout measure过程的 onMeasure()类似
  */
  @Override
protected void onLayout(boolean changed, int l, int t, int r, int b) {

     // 参数说明
     // changed 当前View的大小和位置改变了
     // left 左部位置
     // top 顶部位置
     // right 右部位置
     // bottom 底部位置

        // 1. 遍历子View：循环所有子View
        // 注：本例中其实只有一个
        for (int i=0; i<getChildCount(); i++) {
            View child = getChildAt(i);

            // 取出当前子View宽 / 高
            int width = child.getMeasuredWidth();
            int height = child.getMeasuredHeight();

            // 2. 计算当前子View的四个位置值
                // 2.1 位置的计算逻辑
                int mLeft = (r - width) / 2;
                int mTop = (b - height) / 2;
                int mRight =  mLeft + width；
                int mBottom = mTop + height；

            // 3. 根据上述4个位置的计算值，设置子View的4个顶点
            // 即确定了子View在父容器的位置
            child.layout(mLeft, mTop, mRight,mBottom);
        }
    }
}

布局文件如下：

<?xml version="1.0" encoding="utf-8"?>
<scut.Demo_ViewGroup xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:background="#eee998"
    tools:context="scut.carson_ho.layout_demo.MainActivity">

    <Button
        android:text="ChildView"
        android:layout_width="200dip"
        android:layout_height="200dip"
        android:background="#333444"
        android:id="@+id/ChildView" />
</scut.Demo_ViewGroup >

在这里插入图片描述

5.细节：getWidth()（getHeight()）与getMeasuredWidth()(getMeasuredHeight())获取的宽(高)有什么区别？

首先明确定义：

getWidth()/getHeight()：获得View最终的宽/高
getMeasuredWidth()/getMeasuredHeight()：获得View测量的宽/高
先看下各自得源码：

// 获得View测量的宽 / 高
  public final int getMeasuredWidth() {
      return mMeasuredWidth & MEASURED_SIZE_MASK;
      // measure过程中返回的mMeasuredWidth
  }

  public final int getMeasuredHeight() {
      return mMeasuredHeight & MEASURED_SIZE_MASK;
      // measure过程中返回的mMeasuredHeight
  }


// 获得View最终的宽 / 高
  public final int getWidth() {
      return mRight - mLeft;
      // View最终的宽 = 子View的右边界 - 子view的左边界。
  }

  public final int getHeight() {
      return mBottom - mTop;
     // View最终的高 = 子View的下边界 - 子view的上边界。
  }

二者的区别：
在这里插入图片描述
上面标红：一般情况下，二者获取的宽高是相等的。那么，"非一般"情况是什么？
答：认为设置：通过重写View的layout()强行设置


@Override
public void layout( int l , int t, int r , int b){

   // 改变传入的顶点位置参数
   super.layout(l，t，r+100，b+100)；

   // 如此一来，在任何情况下，getWidth() / getHeight()获得的宽/高 总比 getMeasuredWidth() / getMeasuredHeight()获取的宽/高大100px
   // 即：View的最终宽/高 总比 测量宽/高 大100px

}
