STM32CubeMX开发之路—6外部中断

STM32CubeMX开发之路—6外部中断

---

运行环境

• Windows10
• STM32CubeMX___Version 5.0.0
• Keil5(MDK5)___Version 5.15

---

简介

本例程主要讲解如何设置外部中断，采用中断的方式按键是否按下，在中断中进行打印数据。

---

STM32CubeMx基本配置

基础配置过程请参考 STM32CubeMx(Keil5)开发之路—配置第一个项目

---

STM32CubeMx 外部中断配置

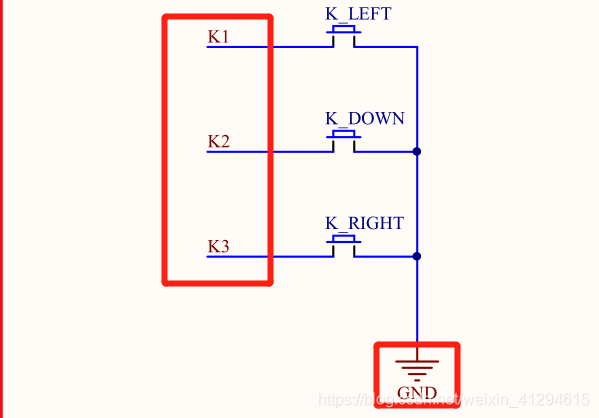

查看电路图，如下图所示

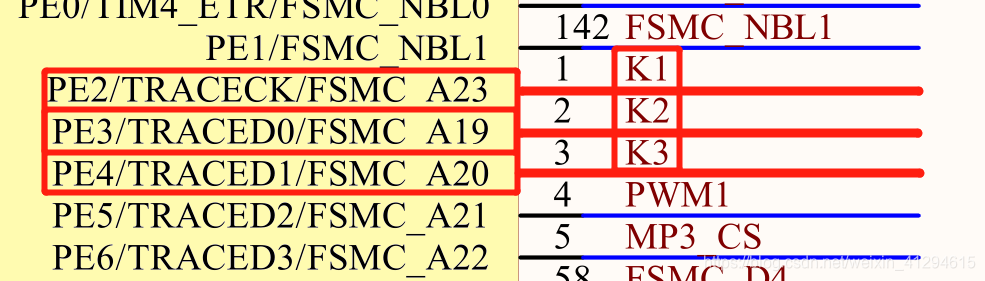

K1——K3为外部输入引脚，连接PE2——PE4，并且按下按键时为低电平，因此待会儿需要设置为下降沿触发

---

为了方便调试，重定向printf，进行usart设置
1——点击USART1进行设置
2——模式选择Asynchronous异步传输
3——可以看到右边自动出现了Tx和Rx
4——可以自行设置波特率，停止位，校验位等参数

---

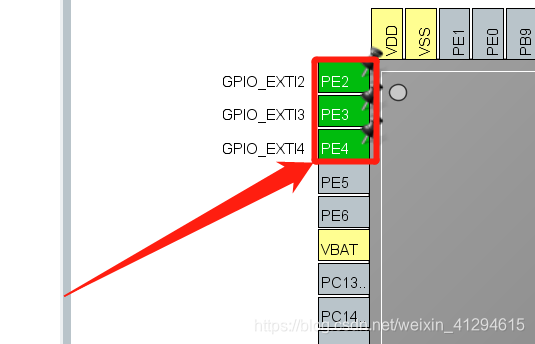

• 在芯片图上面找到PE2，PE3，PE4，鼠标左击，分别选择GPIO_EXTI2，GPIO_EXTI3，GPIO_EXTI4，如下图所示

---

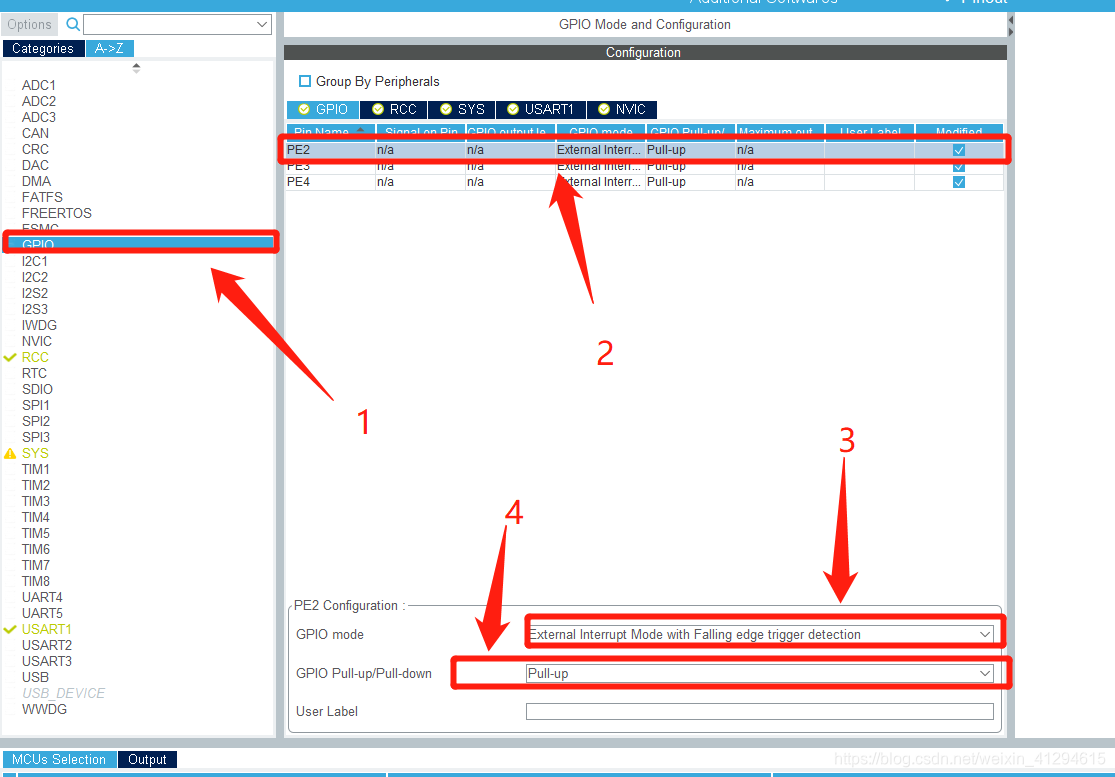

1——点击选择GPIO
2——点击PE2进行更细节的设置
3——GPIO mode选择 “****** edge Falling ****” 选项
4——选择默认拉高
PE3，PE4也进行类似设置，如下图所示

---

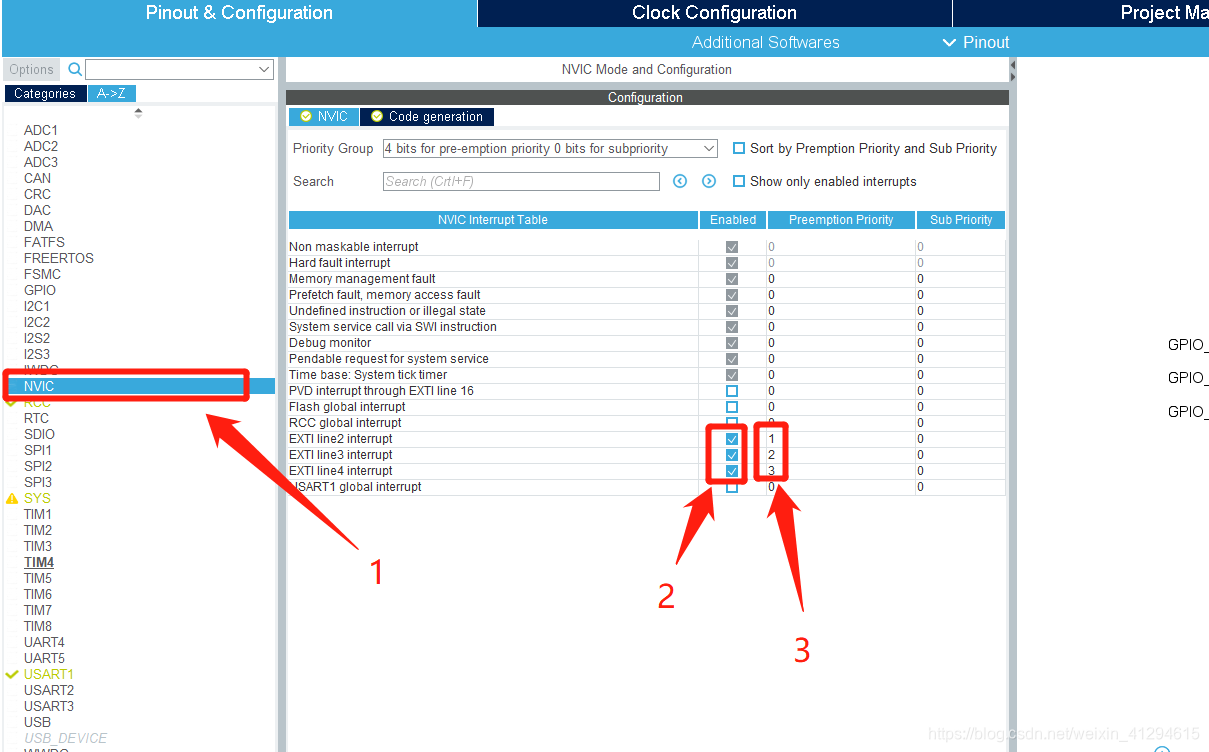

1——点击选择NVIC
2——将3个中断进行勾选上
3——分别设置优先级
如下图所示

---

代码修改

---

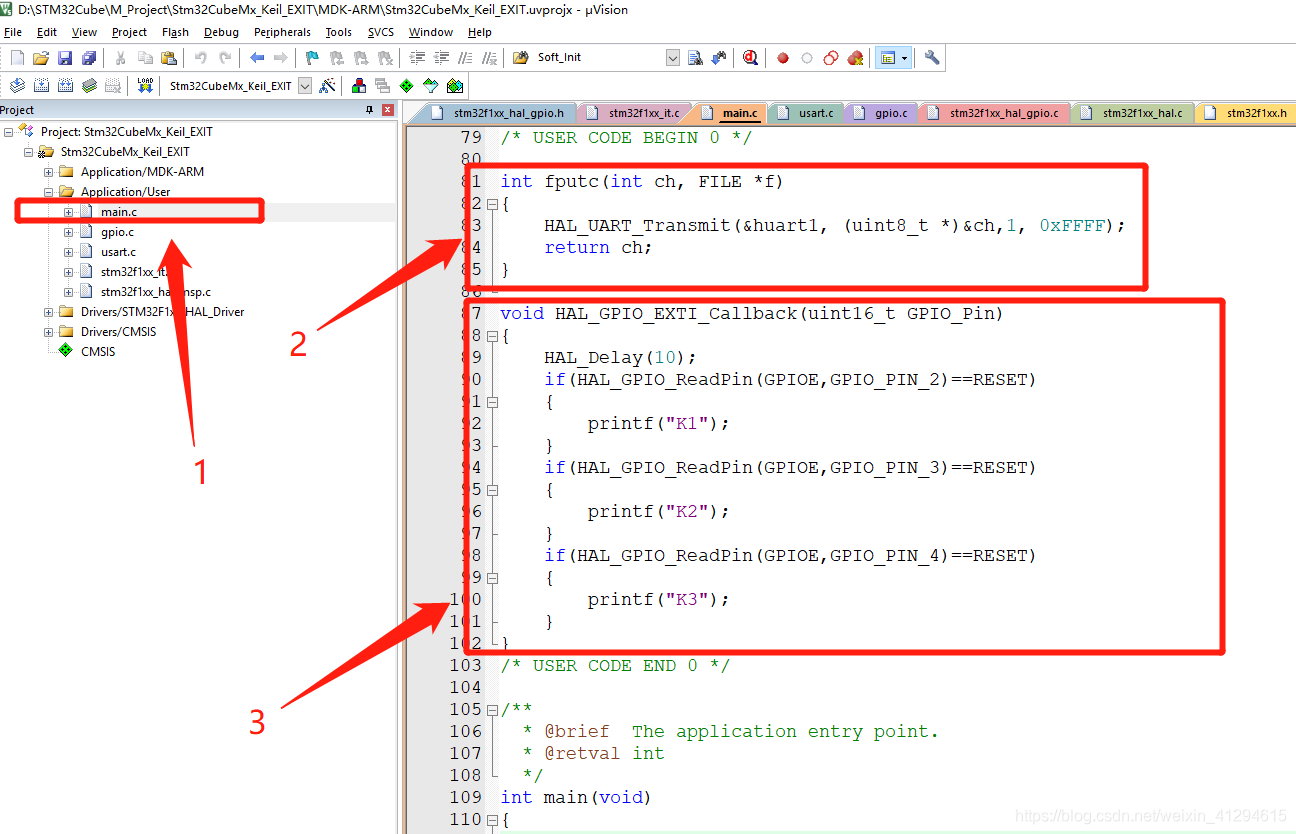

1——选中main.c
2——重定向printf
3——添加中断响应函数进行状态打印（进行10ms的消抖处理）
如下图所示

/* USER CODE BEGIN 0 */

int fputc(int ch, FILE *f)
{
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch,1, 0xFFFF);
    return ch;
}

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	HAL_Delay(10);
	if(HAL_GPIO_ReadPin(GPIOE,GPIO_PIN_2)==RESET)
	{
		printf("K1");
	}
	if(HAL_GPIO_ReadPin(GPIOE,GPIO_PIN_3)==RESET)
	{
		printf("K2");
	}
	if(HAL_GPIO_ReadPin(GPIOE,GPIO_PIN_4)==RESET)
	{
		printf("K3");
	}
}
/* USER CODE END 0 */

---

烧录代码后打开出口调试助手，分别按下对应按键，正确的话会看到如下输出

---
