前言
Android的性能优化是一个持续的过程，以发现问题、解决问题或者是组织Code Review为推动力去实施。性能优化涉及到的方面很多，比如启动优化、卡顿优化、内存优化、界面布局优化、稳定性优化、耗电优化、安装包大小优化等等。性能优化是每个开发者都需要关注的功课，本文从界面布局优化做一个总结。
在查阅大量相关资料后，对界面优化的在此做个总结。本文会介绍一下卡顿产生原因、什么是过度绘制和渲染机制，然后介绍如何定位问题和解决问题，最后会总结出在实际开发过程中的使用建议。如有不足之处，欢迎提出宝贵建议。
一、卡顿原因
一个App的用户体验好不好，是否流畅不卡顿是一个很直观的感受。导致Android卡顿场景的原因有很多，比如界面绘制、应用启动、页面跳转、事件响应等等。
这几种卡顿场景的根本原因可以分为两大类：
- 界面绘制。主要原因是绘制的层级深、页面复杂、刷新不合理，由于这些原因导致卡顿的场景更多出现在 UI 和启动后的初始界面以及跳转到页面的绘制上。
- 数据处理。导致这种卡顿场景的原因是数据处理量太大，一般分为三种情况，一是数据在处理 UI 线程，二是数据处理占用 CPU 高，导致主线程拿不到时间片，三是内存增加导致 GC 频繁，从而引起卡顿。
引起卡顿的原因很多，但不管怎么样的原因和场景，最终都是通过设备屏幕上显示来达到用户，归根到底就是显示有问题，所以，要解决卡顿，就要先了解 Android 系统的显示原理。
二、Android 系统的显示原理
Android 显示过程可以简单概括为：Android 应用程序把经过测量、布局、绘制后的 surface 缓存数据，通过 SurfaceFlinger把数据渲染到显示屏幕上， 通过 Android 的刷新机制来刷新数据。也就是说应用层负责绘制，系统层负责渲染，通过进程间通信把应用层需要绘制的数据传递到系统层服务，系统层服务通过刷新机制把数据更新到屏幕上。
我们都知道在 Android 的每个 View 绘制中有三个核心步骤：Measure、Layout、Draw。具体实现是从 ViewRootImp类的performTraversals() 方法开始执行，Measure 和 Layout都是通过递归来获取 View的大小和位置，并且以深度作为优先级，可以看出层级越深、元素越多、耗时也就越长。
三、什么是渲染机制
渲染操作通常依赖于两个核心组件：CPU与GPU。CPU负责包括Measure，Layout，Record，Execute的计算操作，GPU负责Rasterization(栅格化)操作。CPU通常存在的问题的原因是存在非必需的视图组件，它不仅仅会带来重复的计算操作，而且还会占用额外的GPU资源。
从上图可以得出结论：
- CPU产生的问题：不必要的布局和失效（Layouts、Invalidations）
- GPU产生的问题：过度绘制（overdraw）
小结： 了解渲染机制，有助于我们了解卡顿的最终原因，方便找到解决问题的方向。
为了能够使得App流畅，我们需要在每帧16ms以内处理完所有的CPU与GPU的计算，绘制，渲染等等操作。
接下来介绍什么是“过度绘制”，避免了过度绘制，界面优化也就做到了。
四、什么是过度绘制(定位问题)
过度绘制（Overdraw）描述的是屏幕上的某个像素在同一帧的时间内被绘制了多次。在多层次重叠的 UI 结构里面，如果不可见的 UI 也在做绘制的操作，会导致某些像素区域被绘制了多次，同时也会浪费大量的 CPU 以及 GPU 资源。

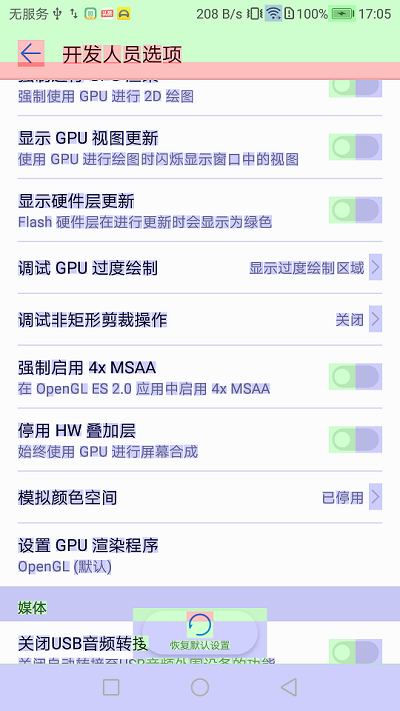

在Android开发人员选项中，找到“调试GPU过度绘制”，开启显示之后，手机会显示出蓝色、绿色、红色等色块。
其中蓝色、绿色、红色显示的就是过度绘制的区域。
在官网的 Debug GPU Overdraw Walkthrough 说明中对过度重绘做了简单的介绍，其中屏幕上显示不同色块的具体含义如下所示：
每个颜色的说明如下：
- 原色：没有过度绘制(正常的绘制，只绘制了1次)
- 蓝色：1 次过度绘制 (超过1次绘制是会显示)
- 绿色：2 次过度绘制
- 粉色：3 次过度绘制
- 红色：4 次及以上过度绘制
我们优化的目标是，减少红色，看到更多的蓝色。
五、优化方法(解决问题)
优化原则：减少布局层级、减少过度绘制、布局复用
下面结合项目中的实际使用情况做的优化，同时也在Code Review后发现的做一个总结，Code Review时结合Android studio中的工具检测到的一些布局优化建议提示。（注：记一次CodeReview实例，请点击前往）
1.移除默认的 Window 背景
一般应用默认继承的主题都会有一个默认的 windowBackground ，比如默认的AppTheme主题：
<style name="AppTheme" parent="Theme.AppCompat.Light.NoActionBar">
<!--TODO:移除主题背景色，减少一次界面过度绘制-->
<item name="android:windowBackground">@android:color/white</item>
</style>
但是一般界面都会自己设置界面的背景颜色或者列表页则由 item 的背景来决定，所以默认的 Window 背景基本用不上，如果不移除就会导致所有界面都多 1 次绘制。
可以在应用的主题中添加如下的一行属性来移除默认的 Window 背景：
<item name="android:windowBackground">@android:color/transparent</item>
<!-- 或者 -->
<item name="android:windowBackground">@null</item>
或者在 BaseActivity 的 onCreate() 方法中使用下面的代码移除：
getWindow().setBackgroundDrawable(null);
// 或者
getWindow().setBackgroundDrawableResource(android.R.color.transparent);
移除默认的 Window 背景的工作在项目初期做最好，因为有可能有的界面未设置背景色，这就会导致该界面显示成黑色的背景，如下图所示，如果是后期移除的，就需要检查移除默认 Window 背景之后的界面是否显示正常。
原先的系统主题是白色，移除后就变为黑色，此时渲染的颜色也变了，减少一次过度绘制。只是这时需要在子布局中添加相应的背景色即可。
2.移除XML布局文件中不必需的背景
例如在布局文件中嵌套了RecyclerView，注意在item中需要用到背景色时再考虑添加背景色，这样可以减少一次过度绘制。简单的布局出现颜色上出现了过度绘制，可以先好排查是否在xml中或者代码中调用了多余的绘制。
3.自定义控件使用 clipRect() 和 quickReject() 优化
当某些控件不可见时，如果还继续绘制更新该控件，就会导致过度绘制。但是通过 Canvas clipRect() 方法可以设置需要绘制的区域，当某个控件或者 View 的部分区域不可见时，就可以减少过度绘制。
先看一下 clipRect() 方法的说明：
Intersect the current clip with the specified rectangle, which is expressed in local coordinates.
顾名思义就是给 Canvas 设置一个裁剪区，只有在这个裁剪矩形区域内的才会被绘制，区域之外的都不绘制。
这个项目中暂时没有用到，先记录于此，后期用到了再完善使用注意细节。
可以参考一下其他人总结的使用方式：Android性能优化之渲染篇
4.使用合理高效的布局
(1)RecyclerView中的item的分割线处理
一般的写法如下：
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:paddingBottom="8dp"
android:background="@color/divider_gray">
<LinearLayout
android:padding="@dimen/mid_dp"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal"
android:background="@color/white">
<ImageView
android:id="@+id/iv_app_icon"
android:layout_width="40dp"
android:layout_height="40dp"
tools:src="@mipmap/ic_launcher"/>
<TextView
android:id="@+id/tv_app_label"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center_vertical"
android:layout_marginLeft="@dimen/mid_dp"
android:textColor="@color/text_gray_main"
android:textSize="@dimen/mid_sp"
tools:text="test"/>
</LinearLayout>
</LinearLayout>
这种改变布局实现分割线的方式虽然很快捷方便，但是存在不少问题的：
（1）加深了布局层级，和之前的布局相比多了一级
（2）多了 2 次过度绘制
解决方式有两种：
- 一种是使用
RelativeLayout将分割线添加在 item 的布局中，但是这样会导致布局复杂度增加，同时因为RelativeLayout布局的两次测量，也会延长 View 测量的时间，在解决这种需求时并不是一个好的方式。 - 另一种是使用
RecyclerView的addItemDecoration(ItemDecoration decor)方法添加分割线，这种方式在你自定义好一个分割线ItemDecoration时是很方便的，网上有很多关于这方面的例子（如果你使用 ListView 的话，则使用setDivider(Drawable divider)方法）。

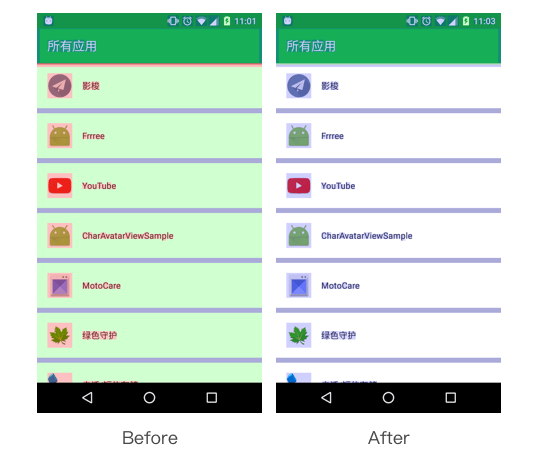

我们采用第二种解决方法，优化前后的对比如下：
优化后的布局 ImageView 和 item 背景区域均比优化前少了 2 次过度重绘，布局层级也没增加，需求也实现了。
(2)使用TextView本身的属性同时显示图片和文字
<TextView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/batman"
android:drawableLeft="@drawable/batman"
android:drawableStart="@drawable/batman"
android:drawablePadding="5dp">
</TextView>
在界面中有图片和文字的布局时，不一定要用LinearLayout或RelativeLayout来嵌套，直接用TextVeiw也能实现，这样减少一层嵌套，也更优雅。
(3)用LinearLayout自带的分割线
分割线在App经常会用到的，使用频率高到让你惊讶。但是LinearLayout有一个属性可以帮你添加分割线。下面的例子中，LinearLayout包含2个TextView和基于他们中间的分割线。
1.创建分割线（用shape实现）
下面是一个简单的shape divider_horizontal.xml用来当做分割线。
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
<size android:width="@dimen/divider_width"/>
<solid android:color="@color/colorPrimaryDark"/>
</shape>
2.将分割线放到布局属性divider中
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:orientation="horizontal"
android:divider="@drawable/divider_horizontal" //添加分割线图片
android:dividerPadding="5dp" //设置padding
android:showDividers="middle"> //居中显示
<TextView android:layout_width="0dp"
android:layout_weight="1"
android:layout_height="wrap_content"
android:gravity="center"
android:text="@string/batman"/>
<TextView android:layout_width="0dp"
android:layout_height="wrap_content"
android:layout_weight="1"
android:gravity="center"
android:text="@string/superman"/>
</LinearLayout>
上面用到了三个xml属性：
-
divider-用来定义一个drawable或者color作为分割线 -
showDividers-设置分隔线的显示位置，有四个flag，分别是：begining（开始位置），end（结束位置），middle（中间，最常见的），none（不显示，也是默认值） -
dividerPadding-给divider添加padding注：
RadioGroup继续自LinearLayout，同时也具有上述属性。<RadioGroup android:id="@+id/rgSize" android:layout_width="wrap_content" android:layout_height="wrap_content" android:divider="@drawable/shape_space" android:showDividers="middle" android:orientation="horizontal" > </RadioGroup>shape_space.xml中<?xml version="1.0" encoding="utf-8"?> <shape xmlns:android="http://schemas.android.com/apk/res/android" android:shape="rectangle"> <solid android:color="@android:color/transparent" /> <stroke android:width="0dp" android:color="@android:color/transparent" /> <size android:height="8dp" android:width="8dp" /> </shape>实现效果为:
六、总结
最后总结一下在实际开发中 ，在写布局界面时的建议：
-
使用合适的布局
三种常见的
ViewGroup的绘制速度：FrameLayout>LinerLayout>RelativeLayout。-
ConstraintLayout是一个更高性能的消灭布局层级的神器 -
RelativeLayout会让子View调用2次onMeasure，LinearLayout在有weight时，也会调用子View2次onMeasure -
RelativeLayout的子View如果高度和RelativeLayout不同，则会引发效率问题，当子View很复杂时，这个问题会更加严重。如果可以，尽量使用padding代替margin。 -
在不影响层级深度的情况下,使用
LinearLayout和FrameLayout而不是RelativeLayout。 -
RecycleView中item 一般用ConstraintLayout或直接使用控件来布局，以业务需求为准。 -
简单布局一般用
FrameLayout来布局,同时结合include、merge来使用。布局文件都要有根节点，但android中的布局嵌套过多会造成性能问题，于是在使用include嵌套的时候我们可以使用merge作为根节点，这样可以减少布局嵌套，提高显示速率。
小结：使用布局优先级：
FrameLayout>ConstraintLayout>LinearLayout>RelativeLayout，结合效率和需求实现。 -
-
尽量减少使用
wrap_content,推荐使用mathch_parent或固定尺寸配合gravity="center"因为 在测量过程中，
match_parent和固定宽高度对应EXACTLY,而wrap_content对应AT_MOST,这两者对比AT_MOST耗时较多。 -
在需要的地方添加渲染背景，外层不渲染，在内层需要的地方渲染。
-
文本控件，需要考虑文本过长时的省略策略
-
切图至少提供两套，
xhdpi和xxhdpi -
消除布局警告，同时删除控件中的无用属性
-
对于只有在某些条件下才展示出来的组件，建议使用
viewStub包裹起来，include 某布局如果其根布局和引入他的父布局一致，建议使用merge包裹起来，如果你担心preview效果问题，这里完全没有必要，可以tools:showIn=""属性，这样就可以正常展示preview了。 -
欢迎补充。
