Linux进阶_PXE自动化系统部署

编程语言 2019-07-05 16:11:02 阅读次数: 0

本意内容

anaconda系统安装程序

Anaconda是Red Hat Enterprise Linux、CentOS、Fedora等操作系统的安装管理程序。它以Python及C语言写成，以图形的PyGTK和文字的python-newt接口写成。它可以用来自动安装配置，使用户能够以最小的监督运行。
Anaconda安装管理程序应用在RHEL，Fedora和其他一些项目，Anaconda提供纯文字模式和GUI模式，用户可以安装在各种各样的系统。

安装程序启动过程

先大概看看系统安装的大致流程

  1. MBR：isolinux/boot.cat
  2. stage2: isolinux/isolinux.bin
  3. 配置文件：isolinux/isolinux.cfg
  4. 装载根文件系统，并启动anaconda。

  • anaconda默认启动GUI接口

    • 下图界面时按Tab 键，可以查看内核参数
    • 按Esc 键,进入boot:模式，就是下面这个界面，记住它。
    • 记住这个boot模式，下面经常要说到
    boot: linux text    #以字符界面运行
或boot：linux ks=http://192.168.88.1/ #指定kickstart文件
或boot：rescue   #救援模式

anaconda工作过程

也就是anaconda启动会要干什么
Anaconda安装系统分成三个阶段：

  1. 安装前配置阶段
    • 安装过程使用的语言
    • 键盘类型
    • 安装目标存储设备
      • Basic Storage：本地磁盘
      • 特殊设备：iSCSI
    • 设定主机名
    • 配置网络接口
    • 时区
    • 管理员密码
    • 设定分区方式及MBR的安装位置
    • 创建一个普通用户
    • 选定要安装的程序包
  2. 安装阶段
    • 在目标磁盘创建分区
    • 执行格式化操作等
    • 将选定的程序包安装至目标位置
    • 安装bootloader和initramfs
  3. 图形模式首次启动
    iptables，selinux，core dump

到了anaconda这个步骤，也是就系统就开始安装了。相信你是已经安装了无数次的linux系统了，在安装系统的时候我们需要各种点点点，其实也就是上面的过程罢了，事实上，上面所提到的内容，其实都写在了kickstart配置文件里面了(下称ks)，把kickstart文件写好了给他，我们就不需要点点点，实现自动化安装系统。

手动指定安装源

在安装的时候我们就需要各种rpm包，那这些rpm包是从哪来的呢，如果你是光盘引导的，那么默认就从光盘来的，但是我们也可以不用光盘源，可以自己指定安装源，即你的rpm包从哪得到。

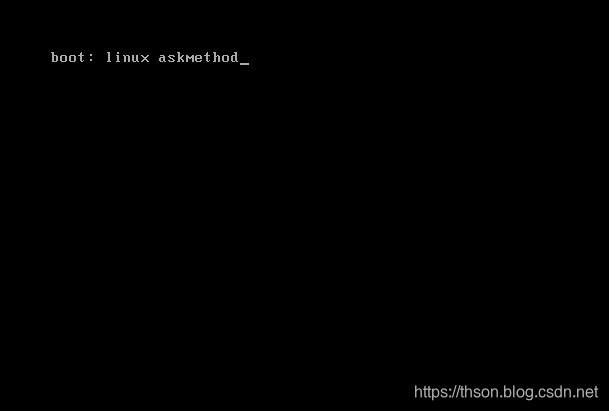

  • 如果想手动指定安装源，在boot模式下：
    boot: linux askmethod
    在这里插入图片描述

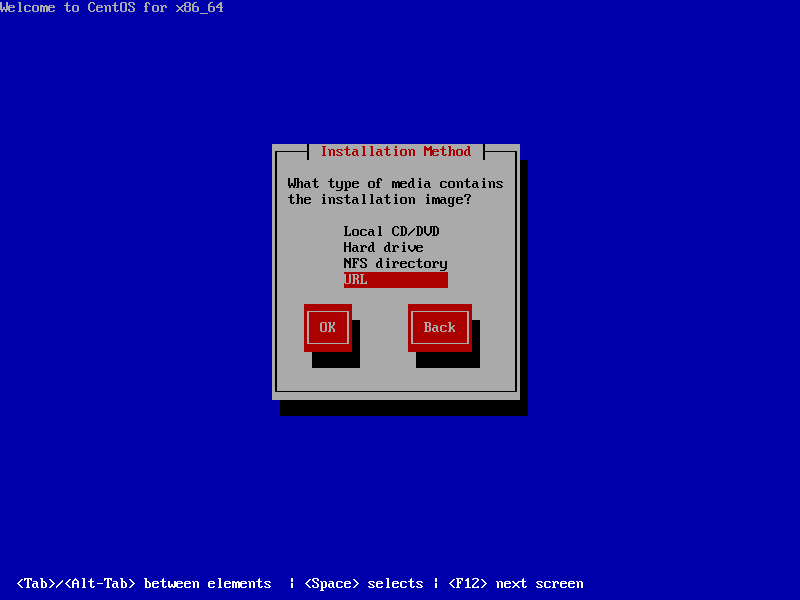

  • 然后系统就进入安装阶段，到这步的时候就会让你输入安装源了，

在这里插入图片描述

  • 你可以这么指定在Centos 6上
#DVD drive
repo=cdrom :device
#Hard Drive
repo=hd:device/path
#HTTP[s] Server
repo=http[s]://host/path
#FTP Server
repo=ftp://username:password@host/path
#NFS Server
repo=nfs:server:/path
#ISO images on an NFS Server
repo=nfsiso:server:/path
  • 也可以这么指定在Centos 7上
#Any CD/DVD drive
inst.repo=cdrom
#Hard Drive
inst.repo=hd:device:/path
#HTTP[s] Server
inst.repo=http[s]://host/path
#FTP Server
inst.repo=ftp://username:password@host/path
#NFS Server
inst.repo=nfs:[options:]server:/path

手动指定kickstart文件

  • anaconda的安装方式：
    (1) 交互式配置方式：这个模式就是我们普通安装时候的模式了，需要一步一步自己选择
    (2) 读kickstart配置文件自动完成配置：指定ks文件，就可以不用点点点了

可以这么做：在boot模式下，linux ks=...（看下面）
指明kickstart文件的位置

#DVD drive:
ks=cdrom:/PATH/TO/KICKSTART_FILE
#Hard drive:
ks=hd:device:/directory/KICKSTART_FILE
#HTTP server:
ks=http://host:port/path/to/KICKSTART_FILE
#FTP server:
ks=ftp://host:port/path/to/KICKSTART_FILE
#HTTPS server:
ks=https://host:port/path/to/KICKSTART_FILE
#NFS server:
ks=nfs:host:/path/to/KICKSTART_FILE

  • 与网络相关的引导选项：如果你没有DHCP服务的话，你可能需要下面这些选项
    ip=IPADDR
    netmask=MASK
    gateway=GW
    dns=DNS_SERVER_IP
    ifname=NAME:MAC_ADDR

  • 启动紧急救援模式，也得在boot模式下：
    boot: linux rescue

kickstart配置文件

  • ks文件非常重要，我们创建完kickstart文件后，就像上面那样去指定ks文件：boot: linux ks=url...。
  • 包括下面要说的PXE自动化安装、cobbler自动化安装等都会用到。
  • 那kickstart又该怎么编写呢，跳转：一步一步_kickstart配置文件详解

制作引导光盘和U盘

  • 系统光盘中isolinux目录列表
    1. solinux.bin：光盘引导程序，在mkisofs的选项中需要明确给出文件路径，这个文件属于SYSLINUX项目
    2. isolinux.cfg：isolinux.bin的配置文件，当光盘启动后（即运行isolinux.bin），会自动去找isolinux.cfg文件
    3. vesamenu.c32：是光盘启动后的安装图形界面，也属于SYSLINUX项目，menu.c32版本是纯文本的菜单
    4. Memtest：内存检测，这是一个独立的程序
    5. splash.jgp：光盘启动界面的背景图
    6. vmlinuz是内核映像
    7. initrd.img是ramfs (先cpio，再gzip压缩)

下面就来制作引导光盘和U盘
这个平时也用得少

  1. 创建引导光盘：
> mkdir –p /app/myiso
> cp -r /misc/cd/isolinux/ /app/myiso/
> vim /app/myiso/isolinux/isolinux.cfg
    initrd=initrd.img text ks=cdrom:/myks.cfg
> cp /root/myks.cfg /app/myiso/
> mkisofs -R -J -T -v --no-emul-boot --boot-load-size 4 --boot-info-table -V "CentOS 6.9 x86_64 boot" -b isolinux/isolinux.bin -c isolinux/boot.cat -o /root/boot.iso /app/myiso/

注意：以上相对路径都是相对于光盘的根，和工作目录无关

  1. 创建U盘启动盘
    dd if=/dev/sr0 of=/dev/sdb

  2. 命令：mkisofs

[OPTION] 意义
-o 指定映像文件的名称。
-b 指定在制作可开机光盘时所需的开机映像文件。
-c 制作可开机光盘时，会将开机映像文件中的 no-eltorito-catalog 全部内容作成一个文件。
-no-emul-boot 非模拟模式启动。
-boot-load-size 4 设置载入部分的数量
-boot-info-table 在启动的图像中现实信息
-R 或 -rock 使用 Rock RidgeExtensions
-J 或 -joliet 使用 Joliet 格式的目录与文件名称
-v 或 -verbose 执行时显示详细的信息
-T 或 -translation-table 建立文件名的转换表，适用于不支持 Rock Ridge Extensions 的系统上

DHCP服务

DHCP: （Dynamic Host Configuration Protocol）动态主机配置协议
局域网协议；UDP协议

  • 主要用途：
    1. 用于内部网络和网络服务供应商自动分配IP地址给用户
    2. 用于内部网络管理员作为对所有电脑作集中管理的手段
  • 使用场景
    1. 自动化安装系统
    2. 合理分配IP地址

在这里插入图片描述

  • DHCP报文
    客户端—DISCOVER—>服务器
    客户端<—OFFER—服务器
    客户端—REQUES—>服务器
    客户端<—ACK—服务器
    以上是获取IP的过程；
    客户端<—NAK—服务器：通知用户无法分配合适的IP地址
    客户端—DECLINE—>服务器：指示地址已被使用
    客户端—RELEASE—>服务器：放弃网络地址和取消剩余的租约时间
    客户端—INFORM—>服务器：客户端如果需要从DHCP服务器端获取更为详细的配置信息，则发送nform报文向服务器进行请求，极少用到

  • 续租
    50%：租赁时间达到50%时来续租，刚向DHCP服务器发向新的DHCPREQUEST请求。如果dhcp服务没有拒绝的理由，则回应DHCPACK信息。当DHCP客户端收到该应答信息后，就重新开始新的租用周期
    87.5%：如果之前DHCP Server没有回应续租请求，等到租约期的7/8时，主机以广播形式发送请求。

  • DHCP服务必须基于LAN，先到先得的原则

DHCP实现

  1. 先安装dhcp
yum -y install dhcp

配置文件可以查看帮助：man 5 dhcpd.conf
2. 配置文件/etc/dhcp/dhcpd.conf。一开始是空的配置文件，要自己写，如果不想写，可以cp模板文件来修改。

[root@Magedu ~]$ cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

[root@Magedu ~]$ vim /etc/dhcp/dhcpd.conf
#其中全局语句块和subnet语句块均可使配置生效，subnet语句块优先级高于全局语句块：
#全局语句块：
# option definitions common to all supported networks...
#指定获取主机域后缀：
option domaim-name "wxlinux.com"
#指定DNS，可选
option domain-name-servers 114.114.114.114,8.8.8.8
#结合生产环境，ip越充足，租期越大越好
default-least-time 86400
#最大租期时间.
max-lease-time 100000
#subnet语句块：
# This is a very basic subnet declaration.
subnet 192.168.88.0 netmask 255.255.255.0 {
#指定ip地址范围
range 192.168.88.100 192.168.88.200;
#指定网关
option routers 192.168.88.1;
# 指明引导文件名称
filename "pxelinux.0";
#提供引导文件的服务器IP地址
next-server 192.168.1.100;
}

检查配置文件语法：service dhcpd configtest

  • 地址分配记录
    /var/lib/dhcpd/dhcpd.leases

  • Linux DHCP协议的实现程序：dhcp, dnsmasq（dhcp,dns）

  • 命令：dhclient
    自动获取的IP信息： /var/lib/dhclient

TFTP服务

TFTP：Trivial File Transfer Protocol ，是一种用于传输文件的简单高级协议，是文件传输协议（FTP）的简化版本。用来传输比文件传输协议（FTP）更易于使用但功能较少的文件。端口69

FTP和TFTP的区别

  1. 安全性区别
    • FTP支持登录安全，具有适当的身份验证和加密协议，在建立连接期间需要与FTP身份验证通信
    • TFTP是一种开放协议，缺乏安全性，没有加密机制，与TFTP通信时不需要认证
  2. 传输层协议的区别
    • FTP使用TCP作为传输层协议
    • TFTP使用UDP作为传输层协议
  3. 使用端口的区别
    • FTP使用2个端口：TCP端口21，是个侦听端口；TCP端口20或更高TCP端口1024以上用于源连接
    • TFTP仅使用一个具有停止和等待模式的端口：端口69/udp
  4. RFC的区别
    • FTP是基于RFC 959文档，带有其他RFC涵盖安全措施；
    • TFTP基于RFC 1350文档
  5. 执行命令的区别
    • FTP有许多可以执行的命令（get，put，ls，dir，lcd）并且可以列出目录等
    • TFTP只有5个指令可以执行（rrq，wrq，data，ack，error）

CentOS 7安装与启动服务

yum install tftp
systemctl start tftp
systemctl enable tftp
#安装完毕后，你的主目录就在`/var/lib/tftpboot/`下。

[root]$ tftp 192.168.99.10
tftp> get menu.c32
tftp>

#上面这个例子就是获取你TFTP服务器下/var/lib/tftpboot/下的文件。前题是你要先知道有什么文件。

CentOS 6安装与启动服务

yum install tftp
#xinetd代替了tftp监听端口，所以把xinetd启动就可以了
chkconfig tftp on
chkconfig xinetd on
service xinetd start
#可以看到69端口已经在监听了
[root@localhost init.d]# ss -uapn
State      Recv-Q Send-Q            Local Address:Port              Peer Address:Port
UNCONN     0      0                             *:69                           *:*      users:(("xinetd",24971,5))
UNCONN     0      0                             *:69                           *:*      users:(("xinetd",24904,5))

PXE介绍

  • PXE：

Intel公司研发的“Preboot Excution Environment”预启动执行环境
基于Client/Server的网络模式，支持远程主机通过网络从远端服务器下载映像，并由此支持通过网络启动操作系统

PXE可以引导和安装Windows,linux等多种操作系统

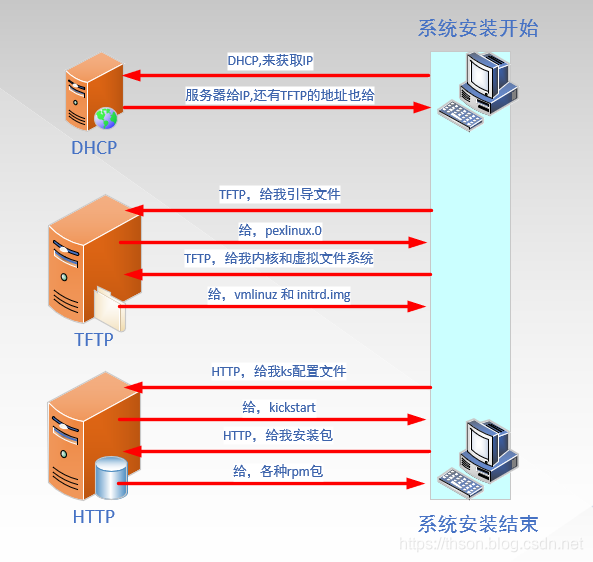

PXE工作原理

在这里插入图片描述

  1. Client向PXE Server上的DHCP发送IP地址请求消息，DHCP检测Client是否合法（主要是检测Client的网卡MAC地址），如果合法则返回Client的IP地址，同时将启动文件pxelinux.0的位置信息一并传送给Client
  2. Client向PXE Server上的TFTP发送获取pxelinux.0请求消息，TFTP接收到消息之后再向Client发送pxelinux.0大小信息，试探Client是否满意，当TFTP收到Client发回的同意大小信息之后，正式向Client发送pxelinux.0
  3. Client执行接收到的pxelinux.0文件
  4. Client向TFTP Server发送针对本机的配置信息文件（在TFTP 服务的pxelinux.cfg目录下），TFTP将配置文件发回Client，继而Client根据配置文件执行后续操作。
  5. Client向TFTP发送Linux内核请求信息，TFTP接收到消息之后将内核文件发送给Client
  6. Client向TFTP发送根文件请求信息，TFTP接收到消息之后返回Linux根文件系统
  7. Client启动Linux内核
  8. Client向HTTP下载安装源文件，读取自动化安装脚本

实验：PXE自动化安装CentOS 7

  1. 安装前准备：关闭防火墙和SELINUX，DHCP服务器静态IP
  2. 安装软件包
  3. 配置文件共享服务(http服务)
  4. 准备kickstart文件
  5. 配置tftp服务
  6. 配置DHCP服务
  7. 准备相关文件
  8. 准备启动菜单

下面就是详细的步骤了：

host A —也就是HTTP/TFTP/DHCP服务器了

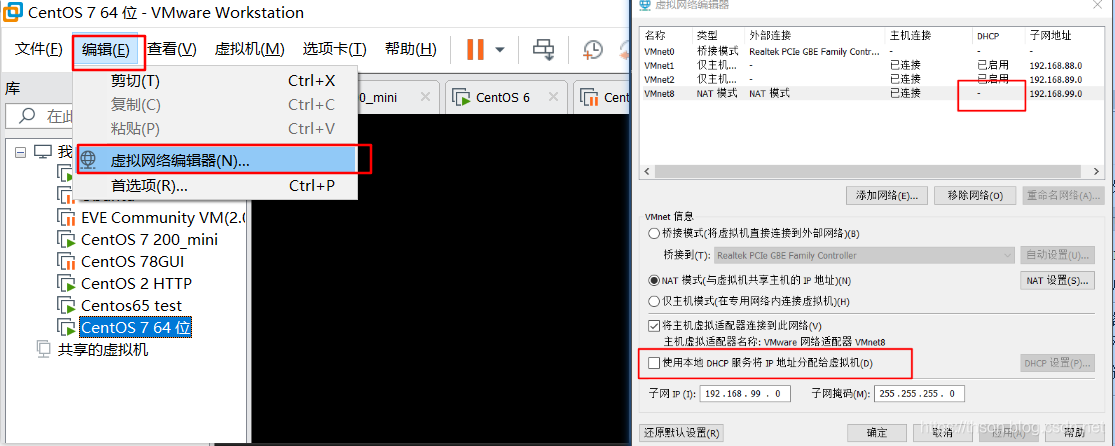

  1. 在开始之前，先把虚拟机的DHCP服务关了。我这里用的是NAT模式，那我就把NAT模式的DHCP关了。因为下面我会配置DHCP，不然会冲突的
    在这里插入图片描述

  2. 安装前准备：关闭防火墙和SELINUX，DHCP服务器静态IP。这个就不用多说了吧

  3. 安装软件包

yum -y install httpd system-config-kickstart tftp-server dhcp syslinux
  1. 配置文件共享服务(http服务)
    这一步是作为系统安装的安装源而提供服务的。
systemctl enable httpd
systemctl start httpd
mkdir /var/www/html/centos/7
mount /dev/sr0 /var/www/html/centos/7
  1. 准备kickstart文件
    由于篇幅较长，放到了另一个博客来讲： 一步一步_kickstart详解
    注意：生成后的ks文件复制到http目录下备用：
[root]$ cp 你的ks文件 /var/www/html/ks/ks7.cfg
#注意权限
[root]$ chmod +r /var/www/html/ks/ks7.cfg
  1. 配置tftp服务
systemctl enable tftp.socket
systemctl start tftp.socket
  1. 来配置DHCP服务(port:67)了
[root]$ vim /etc/dhcp/dhcpd.conf
option domain-name "example.com";
default-lease-time 60000;
max-lease-time 720000;
subnet 192.168.88.0 netmask 255.255.255.0 {
range 192.168.88.1 192.168.88.200;
filename "pxelinux.0";
next-server 192.168.88.2;
}
[root]$ systemctl enable dhcpd
[root]$ systemctl start dhcpd
#启动失败那就是配置文件写得有问题了
  1. 准备相关文件
    一些引导相关的文件，注意路径
mkdir /var/lib/tftpboot/pxelinux.cfg/
mkdir /var/lib/tftpboot/centos7
#这个是菜单
cp /usr/share/syslinux/{pxelinux.0,menu.c32} /var/lib/tftpboot/
#下面拷贝的是光盘的内容`/misc/cd`就是你挂载光盘的路径，别直接复制哦
cp /misc/cd/isolinux/{vmlinuz,initrd.img} /var/lib/tftpboot/centos7/
cp /misc/cd/isolinux/isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default

#文件列表如下：
[root]$ tree /var/lib/tftpboot/
├── centos7
│   ├── initrd.img
│   └── vmlinuz
├── menu.c32
├── pxelinux.0
└── pxelinux.cfg
    └── default
  1. 准备启动菜单
    /var/lib/tftpboot/pxelinux.cfg/default
[root]$ Vim /var/lib/tftpboot/pxelinux.cfg/default
default menu.c32
timeout 600
#菜单标题
menu title PXE INSTALL MENU
#下面每一个label都是一个选项
label auto7
menu label Auto Install CentOS 7
kernel vmlinuz
append initrd=initrd.img ks=http://192.168.88.2/ks/ks7.cfg

label manual
menu label Manual Install CentOS 7
kernel vmlinuz
append initrd=initrd.img inst.repo=http://192.168.88.2/centos/7

label local
menu default
menu label ^Boot from local drive
localboot 0xffff
  1. 可以了，搞一个不带光盘的虚拟机，就可以通过网络来安装了。不过默认是本地启动，还要自己手动选一下。另外，这里强调2个点：
    （1）内存：一定要大于1.5G。一定要大于1.5G。一定要大于1.5G
    （2）hostA中DHCP分配的哪个网络，就要用哪个网络来启动。比如你用NAT模式做的DHCP，安装系统时也要接NAT模式。
    在这里插入图片描述

到这里就是获取到了IP，也从TFTP服务器获取到了菜单，后来就可以选auto Install Centos 7就可以开始安装了。

在这里插入图片描述

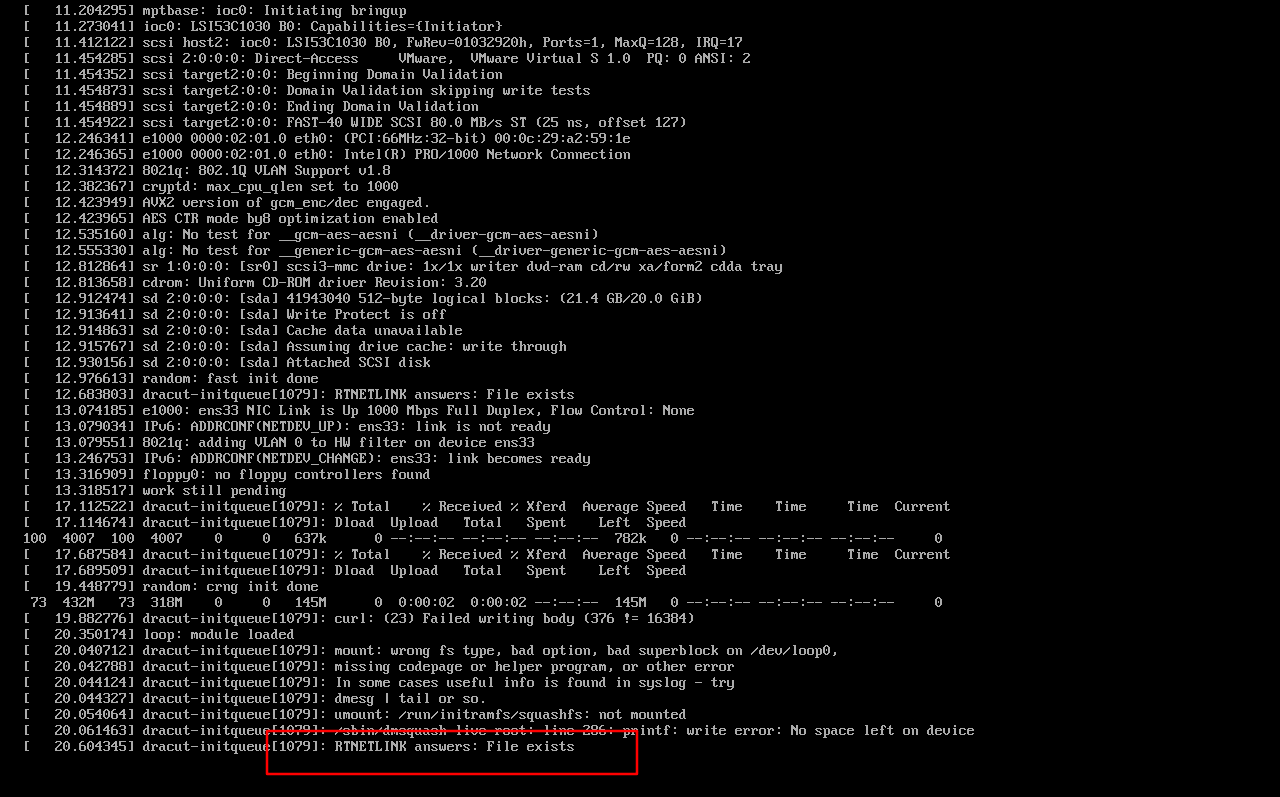

出现了RTNETLINK answers: File exists。这个问题，我说啥来的，一定要大于1.5G的内存，否则就起不。

实验：PXE自动化安装CentOS 6

  1. 安装centos 6和7大同小异，关闭防火墙和SELINUX，DHCP服务器配置静态IP
  2. 准备Yum 源和相关目录
yum -y install httpd system-config-kickstart tftp-server dhcp syslinux
# 这个目录是为了可以做HTTP的yum源的
mkdir -pv /var/www/html/centos/{6,ks}
mount /dev/sr0 /var/www/html/centos/6
# df看一下挂载下去了没，注意挂载你的centos6的光盘
[root@localhost yum.repos.d]# df
Filesystem     1K-blocks    Used Available Use% Mounted on
...
/dev/sr0         3897932 3897932         0 100% /var/www/html/centos/6
  1. 准备kickstart文件
    跟上面一样，放到了另一个博客来讲： 一步一步_kickstart详解
    注意：生成后的ks文件复制到http目录下备用：
#把你生成的ks文件放到HTTP服务器下，
[root]$ cp 你的ks文件 /var/www/html/ks/ks6.cfg
#注意权限，否则安装的过程中应付报错
[root]$ chmod +r /var/www/html/ks/ks6.cfg
  1. 配置tftp服务（port:69）
#xinetd代替了tftp监听端口，所以把xinetd启动就可以了
chkconfig tftp on
chkconfig xinetd on
service xinetd start
#可以看到69端口已经在监听了
[root@localhost init.d]# ss -uapn
State      Recv-Q Send-Q            Local Address:Port              Peer Address:Port
UNCONN     0      0                             *:69                           *:*      users:(("xinetd",24971,5))
UNCONN     0      0                             *:69                           *:*      users:(("xinetd",24904,5))
  1. 配置dhcp服务
[root]$ cp /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf
[root]$ vim /etc/dhcp/dhcpd.conf
7 option domain-name "magedu.com";
8 option domain-name-servers 192.168.100.1;
...
subnet 192.168.100.0 netmask 255.255.255.0 {
range 192.168.100.1 192.168.100.200;
option routers 192.168.100.1;
filename "pxelinux.0";
next-server 192.168.100.100;
}
[root]$ service dhcpd start
#启动失败那就是配置文件写得有问题了
可以先用`service dhcpd configtest`检查下
  1. 准备相关的启动文件
[root]$ mkdir /var/lib/tftpboot/pxelinux.cfg/
[root]$ cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/
[root]$ cp /misc/cd/images/pxeboot/{vmlinuz,initrd.img} /var/lib/tftpboot
[root]$ cp /misc/cd/isolinux/{boot.msg,vesamenu.c32,splash.jpg} /var/lib/tftpboot
[root]$ cp /misc/cd/isolinux/isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default
  1. 准备启动菜单文件
[root]$ vim /var/lib/tftpboot/pxelinux.cfg/default
default vesamenu.c32 指定菜单风格
#prompt 1
timeout 600
display boot.msg
menu background splash.jpg
menu title Welcome to wang CentOS 6
menu color border 0 #ffffffff #00000000
menu color sel 7 #ffffffff #ff000000
menu color title 0 #ffffffff #00000000
menu color tabmsg 0 #ffffffff #00000000
menu color unsel 0 #ffffffff #00000000
menu color hotsel 0 #ff000000 #ffffffff
menu color hotkey 7 #ffffffff #ff000000
menu color scrollbar 0 #ffffffff #00000000
label auto
menu label ^Automatic Install Centos6
kernel vmlinuz
append initrd=initrd.img ks=http://192.168.99.101/ks/ks6.cfg
#注意你这里的KS文件，就是上面复制到HTTP服务器的那个
label local
menu default
menu label Boot from ^local drive
localboot 0xffff

#目录结构如下：
> tree /var/lib/tftpboot/
/var/lib/tftpboot/
├── boot.msg
├── initrd.img
├── pxelinux.0
├── pxelinux.cfg
│   └── default
├── splash.jpg
├── vesamenu.c32
└── vmlinuz
  1. 搞定。开始来安装系统吧。
    在这里插入图片描述

cobbler

cobbler放到了单独的一篇：一步一步_cobbler自动化部署详解

猜你喜欢

转载自blog.csdn.net/weixin_42758707/article/details/94738884
今日推荐
TIOBE 5 月榜单：Fortran “复活”进入 Top 10
GCC 14.1 发布
面壁智能发布 Eurux-8x22B 开源大模型 —— 堪称「理科状元」
开源日报 | 谷歌扶持鸿蒙上位；开源Rabbit R1；Docker加持的安卓手机；微软的焦虑和野心；海尔电器把开放平台关了
中国码农的“35岁魔咒”
蘭雅 CorelDRAW 插件 2024.5.1 国际劳动节版，免费下载
Arc Browser for Windows 1.0 正式 GA
90后程序员开发视频搬运软件、不到一年获利超 700 万，结局很刑！
周排行
Java自定义时间格式
同步整形电路
在开发中最最最常用的字符串的属性大集合
Linux 查看端口占用并杀掉
Java基础四：ArrayList
多线程之死锁就是这么简单
mysql 基础命令集
awk 命令详解
Centos6.3编译安装nginx+php步骤
OCR （Optical Character Recognition，光学字符识别）
每日归档
更多
2024-05-08(42)
2024-05-07(14)
2024-05-06(40)
2024-05-05(0)
2024-05-04(7)
2024-05-03(19)
2024-05-02(0)
2024-05-01(4)
2024-04-30(1)
2024-04-29(40)

代码天地 © 2018 codetd.com

境外服务器   最新电视剧2022
