固定库房带电工具管理系统，是基于RFID射频识别技术的带电工具库房的信息化管理系统。采用了先进的RFID射频识技术，红外技术，结合计算机技术和Internet技术实现带电工具出入库管理、实验管理、库房管理等系统的带电工具信息化管理方案；实现带电工具的实验提示，加强人身生命安全保障；实现电力工具数字化、自动化、信息化管理，提高工作效率。系统操作简单，方便实用。

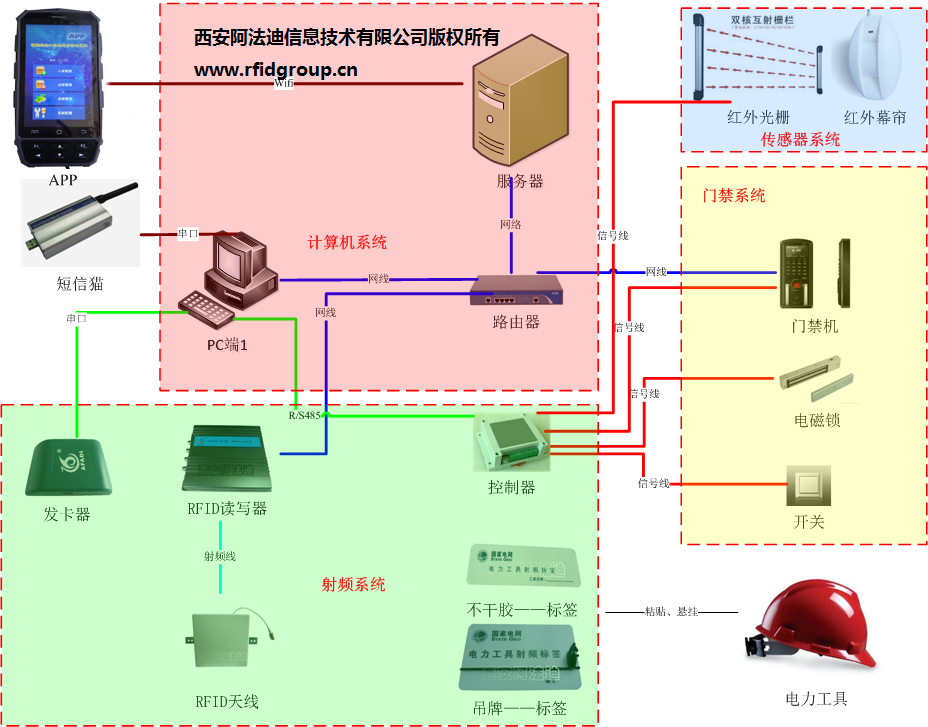

图1 系统组成图

门禁系统：应用指纹、虹膜等技术，实现人员身份识别，实现人员自动记录；

射频系统：采用915M无源超高频技术，实现工具非接触批量识别，高效快捷；

短息系统：通过短信猫设备，实现工具出入库信息实时自动通知功能；

手持系统：通过APP终端，实现工具移动化管理；

传感器系统：识别人员进出行为，实现工具借用/归还等自动化操作，无需任何人工操作；

计算机系统：实现库房信息化管理，通过计算机实时监控，实现库房无人化管理。

二、使用前注意事项

1.安装本系统前需安装(2018年带电工具管理系统20180904\3.相关必备组件\2.安装必须控件).NET 4.0，安装过程请参考使用说明。

2.安装系统时建议将(2018年带电工具管理系统20180904\2.客户安装程序\2.服务端) 文件夹放在除C盘外其他盘的根目录下，不能把放在带有中文的文件夹中，否则安装中将出错。

3.本系统需要注册才能安装。

4.天线安装：4个（确保数据准确）

三、系统安装

1.首先打开文件夹，运行文件夹下的应用程序（WN7用户要以管理员的权限打开），出现如图所示2注册界面，联系获取注册码进行注册点击下一步按钮，出现如图3所示的安装界面，点击注册安装按钮，安装数据库和相关服务，安装完成如图4所示提示，然后点击关闭退出；

图2 注册界面

图3 安装界面

图4 安装提示成功

2.打开PC端所在文件夹，点击应用程序弹出对话框，分别显示系统管理和工具管理两个系统，根据自己的需要选择即可。如下图5所示：(2018年带电工具管理系统20180904\2.客户安装程序)

）

图5 运行电力库房管理系统

四、系统管理

系统管理分为基础信息、工具管理、报表管理三个模块，下面进行一一介绍。

4.1、基础信息

基础信息分用户管理、参数设置、员工管理、工具类型四大模块

4.1.1、用户管理

用户管理：管理员添加新的登陆用户账户和密码，应为相应账户设置不同的权限。

选择用户管理，点击下面的“新增”按钮，弹出对话框，输入信息，选择用户权限点击“保存”，选中打钩的为拥有此模块的权限。如下图6所示：

图6 新增用户账号设置权限

4.1.2、参数设置

选择参数设置，弹出对话框如下图所示，分别对Rfid读写器、门禁机进行IP地址设置端口进行设置，时间设置、短信设置等，如果使用红外线，选择传感器下面的红外，如下图7所示：

门禁机设置：IP地址为指纹机IP地址，端口为服务端口（指纹机端口必须与此一致）；
Rfid读写器：IP地址为读写器IP地址，端口为读写器端口；
控制器：新版（V1.03和V1.04）、旧版（V1.01和V1.02），红外开启（连接红外传感器，必须设置），信号反置（若红外传感器方向接反，无限重接，只需勾选此项即可），扫描时间（Rfid读写器扫描时间），端口（控制器与电脑通信串口）；
时间设置：数据清除时间（出入库完成后清除界面数据的时间）；试验报警提示（下次试验日期距离当前天数小于此值，进行报警提示；接近试验，不可使用）；试验预警提示（下次试验日期距离当前天数小于此值但不在报警时间范围，进行预警提示；距离试验还有一段时间，可以使用）；出库超期提醒（设置工具出库超期报警天数），短信设置周期（下次发送短信的周期，可自行调整）如下图所示：

图7

短信设置：勾选此项，工具出入库时，系统会向指定手机发送通知短信；（需要填写注册码，点击功能开启会出现注册码提示，填写正确才可使用本功能。）
短信设置周期：设置周期单位（天），隔几天发一次短信；短信内容为出库物品超过两天，实验预警，实验报警物品；（需要填写注册码，点击功能开启会出现注册码提示，填写正确才可使用本功能。）如下图所示：

图8

颜色设置：工具状态显示设置（直观显示工具状态）；
出库任务：工具出库时需记录工作任务，必须勾选此项；
手动选择人员出库：选择该项出入库工具界面会显示人员信息，可供手动点选；
重启时间设定：可以自己设定软件重启时间，从关机那一刻起7分钟后可以自动断电；开机后10秒钟后未对程序进行操作，自动跳转至工具管理页面；（连接硬件的控制器端口号为COM15，需要自行调整。）如下图所示：

图9

LED灯显示：链接LED灯的IP参数以及端口号，点击测试，测试成功后点击数据测试；语音播放功能，播放速度，音量调整；（需要填写注册码，点击功能开启会出现注册码提示，填写正确才可使用本功能。）如下图所示：

图10

RFID新发卡器：型号XAFD-6061B（黑色）
RFID旧发卡器：型号XAFD-6061B为旧发卡器（白色）

图11

工作模式设置：1红外模式，根据红外触发判断出入库，天线扫描速度快，会出现多扫问题；2天线模式，根据红外触发先后判断出入库方向，根据天线号过滤数据，扫描准确；3天线指纹机模式，根据指纹机和开门确定出入库方向，根据天线号过滤数据，扫描准确。如下图所示：

图12

4.1.3、员工管理

选择员工管理，点击页面下面的“新增”按钮，弹出对话框，输入员工编号（注：此编号为门禁机录入人员指纹时所分配的编号），员工姓名、备注信息，点击“保存”，如下图所示：

图13新增员工

修改信息时，选择要修改的信息即可。删除信息时，先选择员工，再点击删除。

4.1.4、工具类型

选择工具类型，点击页面下面的“新增类型”按钮，弹出对话框，输入工具类别，备注信息，点击“保存”，如下图所示：

图14新增工具类别

工具类型新增完成后，点击页面下面的“新增名称”，输入工具名称、检查时需要检查的项目，点击保存，新增检查项和报失原因、检查项是相同的。删除信息时，先选择工具名称删除，然后选择工具类型删除。修改信息时，选择要修改的信息即可。如下图所示：

图15 新增工具名称

4.2、工作模式

电力库房管理系统的工作模式分为：门禁开关控制工作模式与红外控制工作模式、天线模式三种。

4.2.1、门禁开关控制工作模式

门禁控制工作模式即通过指纹机控制读写器开启与闭合，工作流程为：

→门锁打开→四通道读写器开启→读取工具标签→工具入库
→门锁打开→四通道读写器开启→读取工具标签→工具出库

门禁控制模式参数设置如图所示

图16 红外未启用

4.2.2、红外控制工作模式

红外控制工作模式即通过红外控制读写器开启与闭合，工作流程为：

→内）→四通道读写器开启→读取工具标签→工具入库
→外）→四通道读写器开启→读取工具标签→工具出库

门禁控制模式参数设置如图所示

图17 红外启用

注：如入库与出库方向颠倒，可直接点击信号反置设置

4.2.3、天线模式

天线1、2为一组装到库房里面，天线3、4为一组装到库房外面；

工作流程：通过红外触发读写器工作--->出库时天线1、2先扫到标签，然后门外面的3、4号天线扫到该标签视为一次出库动作成功；反之就是入库成功；

4.3、工具管理

工具管理包括工具信息、待查工具、待验工具三大模块，下面对各个模块进行一一介绍。

4.3.1、工具信息

选择工具类型，点击“新增”按钮，弹出对话框，输入信息保存，如果还有工具需要增加，直接点击“保存并添加下一个”。需要其他操作，选择一条信息，点击页面下面的的按钮即可，可以修改、删除。如图所示

图18 新增工具信息

图19操作列表

图20 打印预览

数据导入：点击导入按钮，选择要导入的数据信息（excel表格），系统会提示导入成功，点击保存上传导入的信息；

图21 数据导入

工具信息批量删除：选中需要删除的工具信息前面的复选框（可多选），然后点击删除；

图22 数据批量删除

工具报失：点击报失按钮，弹出工具报失窗口，选择工具列表中的工具至报失工具列表，选择报失类型、填写报失原因，确定后工具报失，如图所示，报失的工具将不在工具信息列表中出。报失原因和检查项目是一致的。

图23 工具报失

图24报失原因可以选择多条数据

工具检查：工具每月例行检查状态所需模块。选择工具点击检查按钮，填写检查情况，如下图所示

图25 工具检查

工具实验：点击试验按钮，弹出工具试验窗口，选择工具列表中的工具至实验工具列表，填写试验人员、选择试验结果，下次试验日期，如图所示

图26 工具试验

手动出入库：点击出入库，在弹出的窗口中选择工具、操作、人员，然后点击确定完成出入库操作（如图所示）；

图27工具手动出入库

使用次数清零：选中需要清除使用次数的工具，然后点击次数清零，就会清除工具使用次数；如下图所示：

图28

查询标签：连接桌面发卡器，放上已经定义过的标签，点击查询标签查询该标签对应的工器具信息或标签所对应的人员信息；如下图所示：

图29查询工具信息

图30查询人员信息

4.3.2、待查工具

选择待查工具，进入待查工具页面，选择检查日期，点击“查询”，点击页面下方刷新页面。即可查询出本月待查工具信息，如下图所示：

图31待检工具

4.3.3、待验工具

选择待验工具，进入待验工具页面，选择检查日期，点击“查询”，点击页面下方刷新页面。即可查询出待验工具信息，如下图所示：

图32待试验工具

4.4 报表管理

报表管理分为借用记录、检查记录、试验记录、报失记录、门禁记录、盘库记录六个模块。每个模块报表都可以进行批量删除；下面对以上模块进行操作介绍。

4.4.1、借用记录

选择借用记录，进入借用记录页面，选择借用起止日期，点击“查询”，点击页面下方刷新页面。即可查询出借用记录信息，如下图33所示，图34为借用工具记录表单打印预览

图33借用记录查询

图34借用工具表单打印预览

4.4.2、检查记录

选择检查记录，进入检查记录页面，选择检查记录日期，点击“查询”，即可查询出检查记录信息，如下图所示：

图35 检查记录查询

图36检查记录表单打印预览

4.4.3、试验记录

选择试验记录，进入试验记录页面，选择试验记录起止日期，点击“查询”，即可查询出试验记录信息，如下图37所示，表单打印预览如图38所示

图37试验记录查询

图38试验记录表单打印预览

4.4.4、报失记录

选择报失记录，进入报失记录页面，选择报失记录起止日期，点击“查询”，即可查询出报失记录信息，如下图39所示，报失表单打印预览如图40所示.

图39报失记录查询

图40报失表单打印预览

4.4.5、门禁记录

选择门禁记录，进入门禁记录页面，选择门禁记录起止日期，点击“查询”，即可查询出门禁记录信息，如下图所示.

图41报失表单打印预览

4.4.6、盘库结果

选择盘库结果，进入盘库结果界面，可以查看实际工器具和盘库时工器具数量的比对，有柱状图显示，可以很直观看到数据的差异；如图所示；

图42

4.4.7、各报表管理删除数据

进入各报表管理，选择删除数据，选择前面复选框，既可以选择全部数据，也可删除部分数据，如图所示；

图43

五、工具管理

工具管理界面是对电力库房里面的工具进行实时出入库监管的界面，如图32选择工具管理进入，图为界面介绍

图44 工具管理

图45工具管理界面介绍

六、手持机端管理

打开手持机，点击图标“电力工具管理系统”进入，如下图所示：

图46手持端电力库房管理系统界面

6.1、系统配置

首先点击“系统配置”图标进行系统配置，选择手持机所连接的电脑的服务器地址，勾选“在线运行”，点击“保存”后（如图），重新启动电力工具管理系统，

图47系统配置界面

6.2、系统管理

选择“系统管理”图标，进入系统管理登录页面，选择用户名，并输入对应密码，点击“保存”。如下图所示：

图48系统管理界面

6.2.1、工具管理

工具拍照

选择点击“扫描”按钮，将标签靠近扫描，接着点击“拍照”，完成以上步骤后，点击“上传”，系统显示成功。如图所示

图49 工具拍照界面

在库工具

选择“在库工具”，可以看到在库的所有工具，点击要出库的工具，可以看到此工具的详细信息，点击下面按钮“工具出库”，系统提醒提交成功。如图

图50 在库工具显示

出库工具

选择“出库工具”，可以看到出库的所有工具，点击要入库的工具，可以看到此工具的详细信息，点击下面按钮“工具在库”，系统提醒提交成功。如图

图51 出库工具显示

待验工具

选择“待验工具”，没有待验工具时显示0，有待验工具时会显示待验工具，点击对应的工具会显示该工具的详细信息。如下图所示：

图52 待验工具显示

6.2.2、工具检查

待检工具

选择“待检工具”，没有待检工具时显示0，有时会显示待检工具的详细信息。如下图53所示。

工具检查

首先选择“工具扫描”扫描工具标签，填写工具状态或选择工具对应的不合格项，接着“保存数据”，如下图所54所示。

图53待检工具图54 工具检查

6.3、入库管理

靠近要入库工具标签，选择手持机“工具扫描”，完成后，如果不需要入库，点击“清除数据”，如果工具需要入库，点击“工具入库”，如下图所示：

图55工具入库界面

6.4、出库管理

靠近要出库工具标签，选择手持机“工具扫描”，完成后，如果不需要出库，点击“清除数据”，如果工具需要出库，点击“工具出库”，如下图所示：

图56 工具出库管理

6.5、工具盘点

点击工具盘点出现功能注册，填写正确注册码才可使用此功能。如图所示；用手持机可以盘库功能，用手持机扫描库房标签，即可获取库房信息，数据并传至PC端，根据所有信息比对，即可知道库房信息的具体数量，以及缺失的工器具信息；

图 57

图58 图59

七、虹膜IP设置

详细访问：www.rfidgroup.cn https://rfidiot.1688.com/咨询

第一步：

将虹膜连接至网络，点击“系统设置”进入IP设置页面，如下图所示：

图60系统设置

第二步：

设置虹膜“服务器IP”地址：点击“修改”按钮，虹膜服务器IP设置为虹膜所连接的服务器IP,如下图所示：

图61虹膜服务器IP设置

第三步：

虹膜“本机IP”设置：点击“修改”按钮，将虹膜“本机IP”和服务器IP设置在一个网络段，如下图所示：

图62虹膜本机IP设置

第四步：

虹膜子网掩码与网关设置：点击“修改”按钮，分别将子网掩码与网关设置为服务器的子网掩码与网关，即虹膜与服务器子网掩码网关一致，如下图所示：

图63子网掩码网关设置

第五步：

退出系统：将服务器IP、本机IP、子网掩码、网关设置完成后，点击“退出”按钮，如下图所示：

图64退出系统

虹膜其他使用方法参考虹膜使用说明书。

八、门禁指纹机设置

将指纹机连接至网络，点击MENU键进入菜单，选择通讯设置，然后点击M/OK,选中网络设置点击M/OK进入,关掉DHCP；设置IP地址、子网掩码、默认网关、端口号等。设置例子：IP地址：192.168.0.× 子网掩码：255.255.255.0 默认网关：192.168.0.1 端口号：5005 。（指纹机详细说明请参考“新指纹机说明书”；）

九、红外光栅接线方法

第一对光栅跳针：只需要调节功率，拔掉主机与从机S M L上的跳针

第二对光栅跳针：主机与从机拔掉J1（A频），拔掉S M L上的跳针即可

第一对光栅跳针：

主机拔掉J2

主机与从机拔掉S M L上的跳针

连接RT

第二对光栅跳针：

主机拔掉J1、J2
