svg基本使用

1.什么是SVG

• 指可伸缩矢量图形
• 用来定义用于网络的基于矢量的图形
• XML 格式定义图形
• 图像在放大或改变尺寸的情况下其图形质量不会有所损失
• 是万维网联盟的标准
• 与诸如 DOM 和 XSL 之类的 W3C 标准是一个整体

2.语法：

<?xml version="1.0"  standalone="no"?>

<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN" "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

<svg width="100%" height="100%" version="1.1"  xmlns="http://www.w3.org/2000/svg">

<circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="red"/>

</svg>

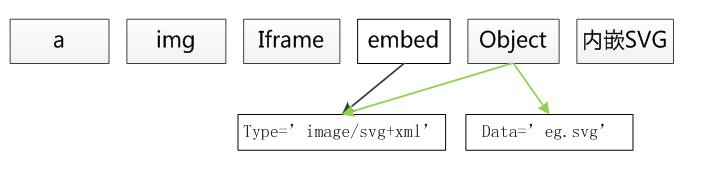

3.SVG在网页中使用方式

SVG 文件可通过以下标签嵌入 HTML 文档：<embed>、<object> 或者 <iframe><a > <img> <svg>

4.svg预定形状元素

矩形rect              x,y  width  height

圆形circle             cx,cy  cr

椭圆ellipse            cx,cy  rx  ry

线 line                x1,y1,  x2,y2

折线 polyline           points="x1,y1  x2,y2…… xn,yn"

多边形 polygon         points="x1,y1  x2,y2…… xn,yn"

路径 path              d="" M = moveto                               (大绝小相对）

                       L = lineto

                       H = horizontal line to

                       V = vertical lineto

                       C = curveto             C x1 y1, x2 y2, x y

                       S = smooth curveto       S x2 y2, x y

                       Q = quadratic Belzier curveto      Q x1,y1 x,y

                       T = smooth quadratic Belzier curveto（光滑的二次贝塞尔曲线） x  y

                       A = elliptical Arc      （椭圆弧）rx ry x-axis-rotation large-arc-flag sweep-flag x y

                       Z = closepath

文本text               x,y    xmlns:xlink="http://www.w3.org/1999/xlink"

5.Svg滤镜

feBlend   feColorMatrix    feComponentTransfer    feComposite    feConvolveMatrix   feDiffuseLighting

feDisplacementMap   feFlood    feGaussianBlur    feImage   feMerge    feMorphology   feOffset   feSpecularLighting

feTile   feTurbulence    feDistantLight    fePointLight   feSpotLight

容器：<defs>  <filter id=""></filter>   </defs>

<defs>

   <filter id="Gaussian_Blur">
      <feGaussianBlur  stdDeviation="3" />
      //整个图像创建效果
   </filter>
</defs>
<ellipse cx="200" cy="150" rx="70" ry="40"
style="fill:#ff0000;stroke:#000000;stroke-width:2;filter:url(#Gaussian_Blur)"/>

6.SVG渐变

线性渐变       linearGradient   x1 y1   x2 y2  stop  offset  from  to

放射性渐变        radialGradient   cx  cy    r  fx  fy  stop  offset
