本次学习，我们在arcgis中利用arcpy来创建渔网工具，其中利用到CreateFishnet_management函数，该函数有多个参数。可以参考一下arcgis的帮助文档。
CreateFishnet_management (out_feature_class, origin_coord, y_axis_coord, cell_width, cell_height, number_rows, number_columns, {corner_coord}, {labels}, {template}, {geometry_type})
| 参数 | 说明 | 数据类型 |
| out_feature_class |
包含由矩形单元组成的渔网的输出要素类。 |
Feature Class |
| origin_coord |
渔网的起始枢轴点。 |
Point |
| y_axis_coord |
Y 轴坐标用于定向渔网。按照原点坐标与 y 轴坐标的连线所定义的角度旋转渔网。 |
Point |
| cell_width |
确定每个单元的宽度。如果要使用行数参数值自动计算宽度，则将该值设置为零，这样在运行工具时便会计算宽度。 |
Double |
| cell_height |
确定每个单元的高度。如果要使用列数参数值自动计算高度，则将该值设置为零，这样在运行工具时便会计算高度。 |
Double |
| number_rows |
确定渔网所含的行数。如果要使用单元宽度参数值自动计算行数，则将该值设置为零，这样在运行工具时便会计算行数。 |
Long |
| number_columns |
确定渔网所含的列数。如果要使用单元高度参数值自动计算列数，则将该值设置为零，这样在运行工具时便会计算列数。 |
Long |
| corner_coord (可选) |
由 X 坐标和 Y 坐标值设置的渔网的对角。 |
Point |
| labels (可选) |
指定是否在每个渔网单元中心创建包含标注点的点要素类。
|
Boolean |
| template (可选) |
指定渔网的范围。可通过指定坐标或使用模板数据集来输入范围。
|
Extent |
| geometry_type (可选) |
确定输出渔网单元是折线要素还是面要素。
|
而在本次实现的代码中，我们设置的参数分别为，输出要素为"fishnet"、起始的原点为坐下拐点，确定渔网的方向使用的是对坐下角拐点Y值加10，接着就是渔网的宽度和高度了。由于开发的工具中使用的是角度，所以需要将角度转为弧度。接下来参数为渔网的对角，这里使用的是图框可视范围的右上角拐点。渔网组成单元，这里是polyline.即纵横的经纬网组成。
同时这里针对经纬线判断情况，在创建的字段LINE中，根据线的起点和终点坐标值的x、y值来填入是经线，还是纬线。最后将线类型输入到LINE字段中，具体实现代码如下。
#coding=utf-8
import arcpy
import sys
import traceback
def dms_to_dd(deg, mins, secs):
"""Convert degrees, minutes and seconds into decimal degrees
Keyword arguments:
deg -- Degrees
mins -- minutes
secs -- seconds
"""
return deg + (mins / 60.0) + (secs / 3600.0)
def func(degrees,minutes,seconds,out_feature_class):
try:
arcpy.env.workspace = r'in_memory'
arcpy.env.scratchWorkspace = r'in_memory'
arcpy.env.overwriteOutput = True
degrees = int(degrees)
minutes = int(minutes)
seconds = int(seconds)
#out_feature_class = arcpy.GetParameterAsText(3) # Output feature class
mxd = arcpy.mapping.MapDocument("CURRENT")
data_frame = mxd.activeDataFrame
sr = data_frame.spatialReference
arcpy.env.outputCoordinateSystem = sr
extent = data_frame.extent
lower_left = extent.lowerLeft
upper_right = extent.upperRight
interval_param = dms_to_dd(degrees, minutes, seconds)
arcpy.AddMessage("范围计算完成.")
#构建渔网坐标值，使用Round函数，使数值落到整经度和纬度上
origin_coord = str(round(lower_left.X)) + ' ' + str(round(lower_left.Y))
corner_coord = str(round(upper_right.X)) + ' ' + str(round(upper_right.Y))
orient_coord = str(round(lower_left.X)) + ' ' + str(round(lower_left.Y + 10)) # Add 10 to Y for orientation
fishnet = arcpy.CreateFishnet_management("fishnet", origin_coord, orient_coord, interval_param, interval_param,
corner_coord=corner_coord, geometry_type="POLYLINE")
arcpy.AddMessage("渔网创建完成.")
#创建横竖线和刻度值字段
arcpy.AddField_management(fishnet, "LINE", "TEXT", field_length=20)
arcpy.AddField_management(fishnet, "DMS", "TEXT", field_length=50)
arcpy.AddMessage("横竖线和刻度值字段创建完成.")
line_codeblock ="""def line_orientation(line):
firstX = line.firstPoint.X
firstY = line.firstPoint.Y
lastX = line.lastPoint.X
lastY = line.lastPoint.Y
if abs(firstX - lastX) < abs(firstY - lastY):
return "Longitude"
else:
return "Latitude"
"""
arcpy.CalculateField_management(fishnet, "LINE", "line_orientation (!Shape!)",
"PYTHON_9.3", line_codeblock)
arcpy.AddMessage("line_codeblock创建完成.")
arcpy.AddMessage("Fields calculated.")
densify_distance = interval_param/3.00
arcpy.Densify_edit(fishnet, 'DISTANCE', densify_distance)
arcpy.AddMessage("Densify complete.")
arcpy.CopyFeatures_management(fishnet, out_feature_class)
except:
tb = sys.exc_info()[2]
tbinfo = traceback.format_tb(tb)[0]
pymsg = ('PYTHON ERRORS:\nTraceback info:\n' + tbinfo + '\nError Info: \n'
+ str(sys.exc_info()[1]))
msgs = 'ArcPy ERRORS:\n' + arcpy.GetMessage(2) + '\n'
arcpy.AddError(msgs)
print pymsg
finally:
arcpy.Delete_management('in_memory')

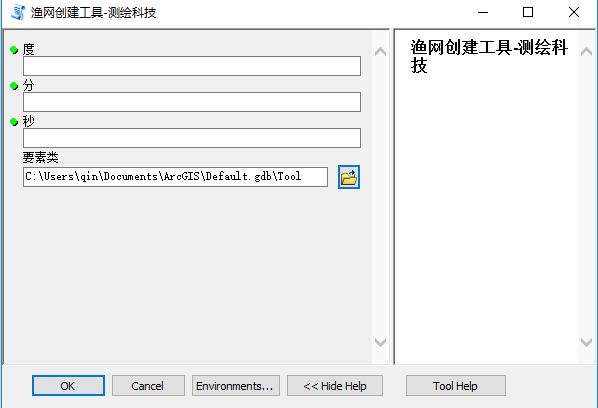

根据之前写的博客，我们可以将代码打包成如下的工具。

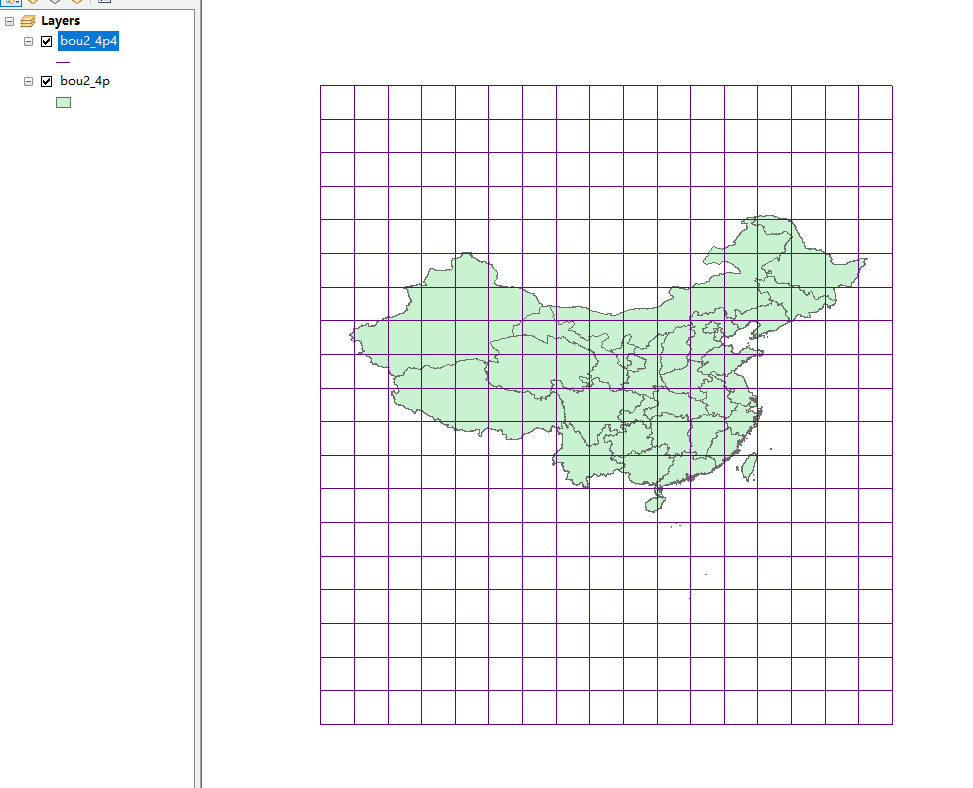

最后，在arcgis desktop中使用后，生成的渔网shapefile文件如下所示。其中bou2_4p4为创建的结果。
