3 绘制原理图
3.1 创建原理图工程

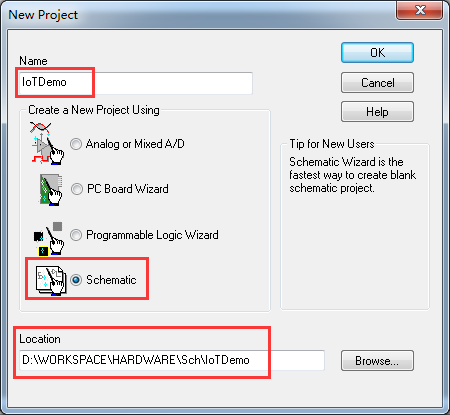

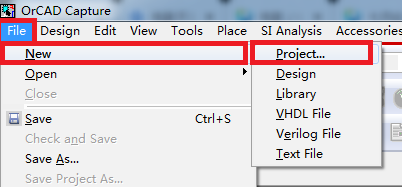

依次点击菜单File->New->Project
设置工程的名称，选择Schematic，选择工程的路径，点击OK。
3.2 更名及属性设置

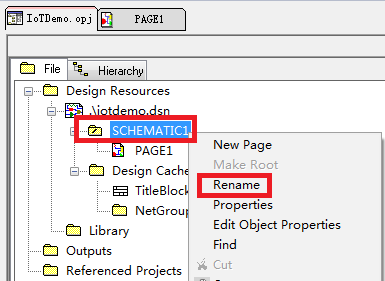

右击SCHEMATIC1，在弹出的菜单中选择Rename。

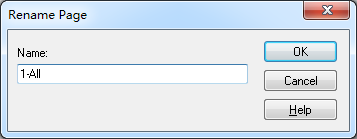

在弹出的对话框中输入新的名字，点击OK。

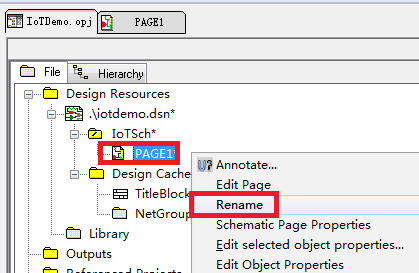

同样也可以修改PAGE1的名字。

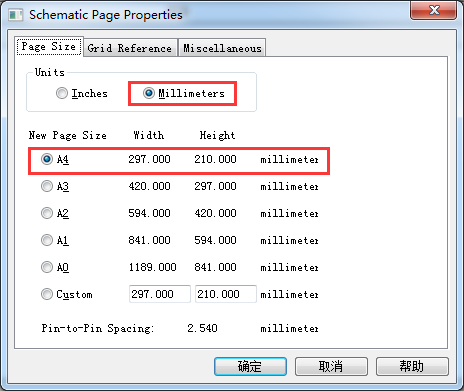

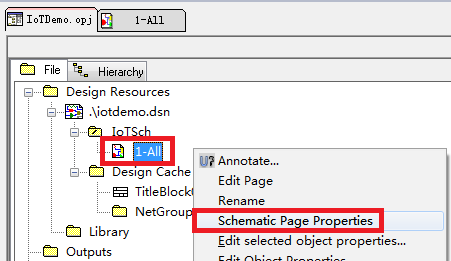

设置图纸的属性。
选择A4，方便打印。

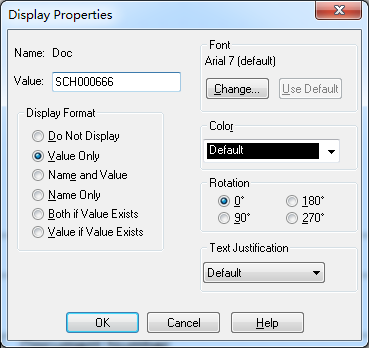

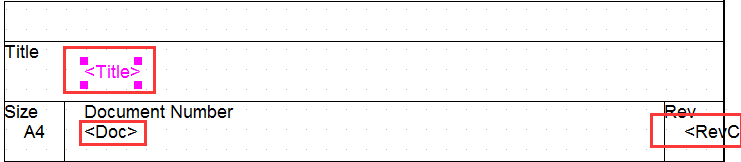

点击1-All原理图标签，分别双击图纸右下角TitleBlock的<Title>，<Doc>, <RevCode>，设置标题，文档编号和版本号。
3.3 添加元件库
点击右侧的Place Part工具按钮。
点击Libraries组合框中的Add Library工具按钮。

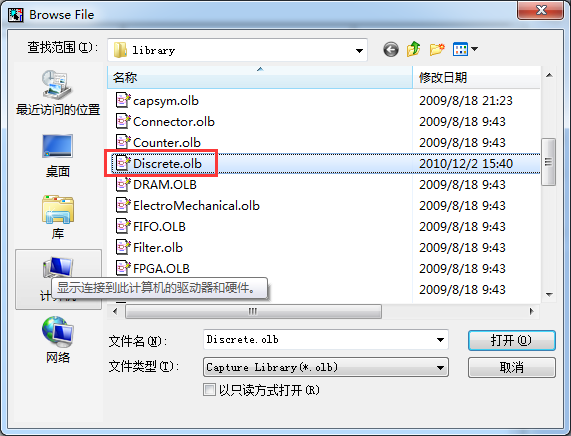

在弹出的对话框中选择需要添加的元件库，在安装目录（如C:\Cadence）下的SPB_17.0\tools\capture\library\Discrete.olb库文件中包含了最常用的电阻、电容、电感等一些分立元件，每个工程都应该会用到。其他的元件库可以根据需要进行选择。
使用同样的方法添加在上一章中自建的元件库PrtLib.olb。
3.4 放置元件

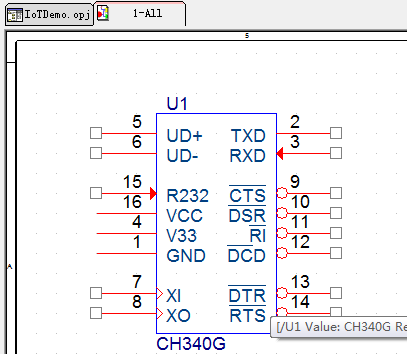

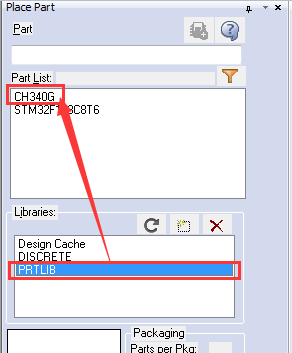

在放置元件的浮动窗口中，首先选择元件所在的库，然后在Part List中双击需要放置的元件，移动鼠标，将元件放到原理图中相应的位置。

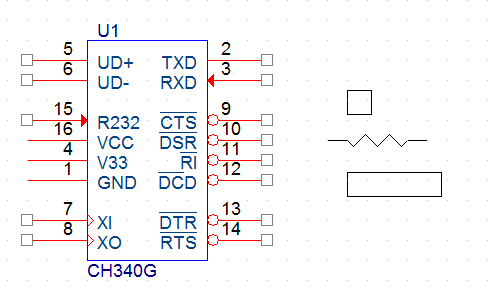

如果Part List中的元件很多，可以在搜索框中输入元件的名字进行过滤，并在下面的窗口进行预览，例如下面放置电阻的情况。
在元件还没有被放置的时候，可以按R键进行旋转。在元件放置好后，也可以先鼠标左键选择要选择的元件，然后点击鼠标右键，在弹出的菜单中选择Rotate进行旋转。另外，H键是水平翻转，V键是垂直翻转，对应的菜单项分别是Mirror Horizontally和Mirror Vertically。要删除某个元件，先鼠标左键进行选择，然后按Delete键或鼠标右击后在弹出的菜单中选择Delete。其他的复制粘贴都和Windows的操作一样。

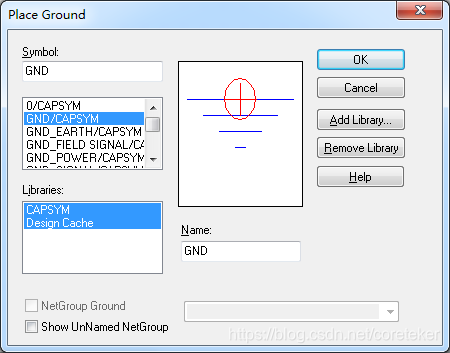

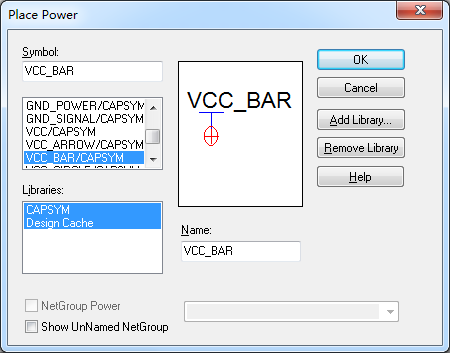

点击右侧的Place Power和Place GND可以分别放置电源和地（需要添加CAPSYM库）。
3.5 连接元件

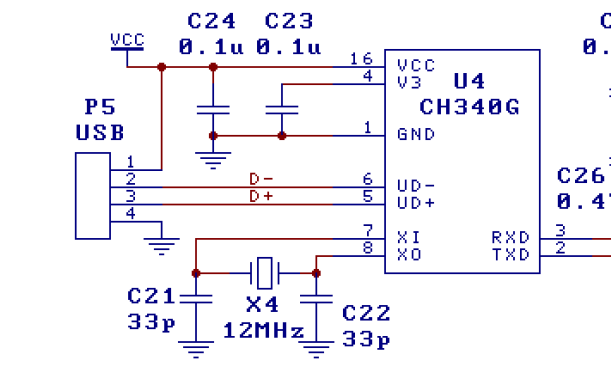

参照CH340官方数据手册中的原理图。

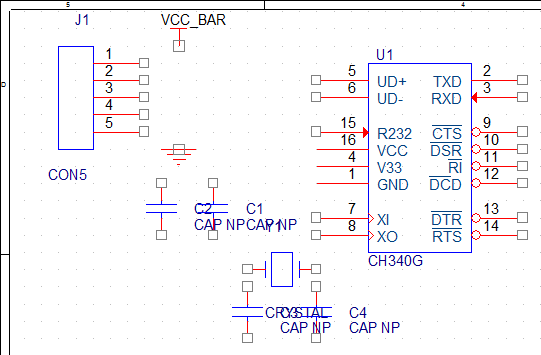

首先放置好相应的元件。
无极性的电容选择Discrete元件库中的CAP NP，晶振选择Discrete元件库中的CRYTAL，USB插座选CONNECTOR元件库中的CON5即可。

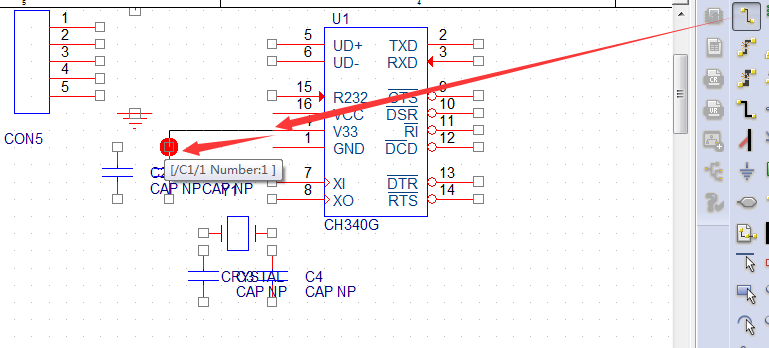

点击右侧的Place Wire工具按钮，然后点击要连线的管脚进行连线，鼠标移动到线段另一端的管脚后，点击鼠标左键结束连线。

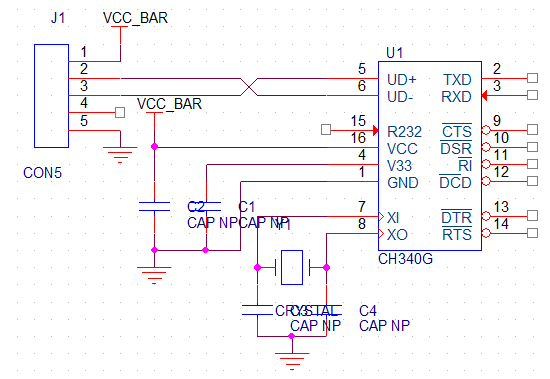

连线默认是90度走线，如果要进行任意角度走线，在连线前按住Shift键即可。连线完成后如下图所示。
3.6 修改元件属性

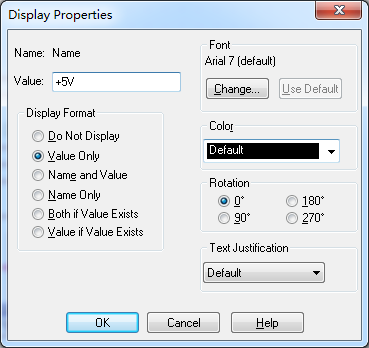

双击元件的字符，可以修改其属性值，主要是对Value进行编辑，例如将VCC_BAR改为+5V。

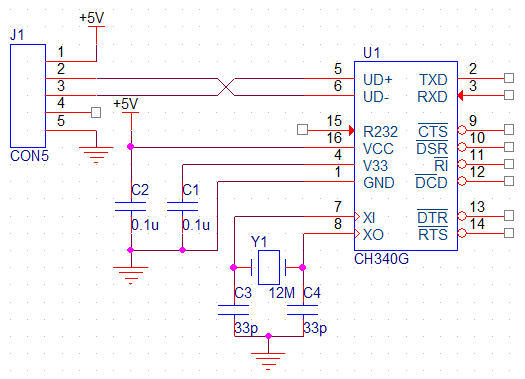

拖动属性字符串，使其尽量不要重叠。修改后的原理图如下。
3.7 放置网络标号

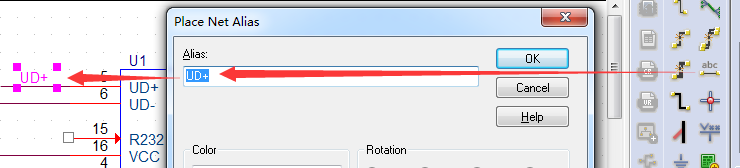

网络标号可以方便在PCB设计阶段进行约束设计，另外还可以用来连接同一张原理图中不方便直接连线的两个管脚。点击Place net alias，设置网络标号的名字，然后再放置到对应的管脚或连线上即可。

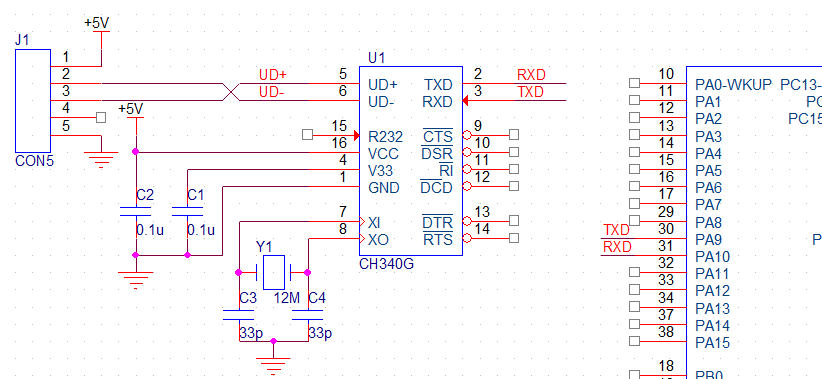

放置好网络标号的原理图如下所示。注意，在STM32F103C8这个器件的PA9和PA10管脚上的连线另一端并没有连接到CH340G对应的管脚上，而是通过网络标号进行连接的。另外，在PA9和PA10管脚进行连线时，当鼠标移动到连线的终端双击鼠标左键可以结束连线。最后，PA9是STM32F103C8的串口发射管脚，信号是从这个管脚输出，然后连接到CH340G的RXD管脚进行输入的，反之亦然。
3.8 放置无电气连接符号

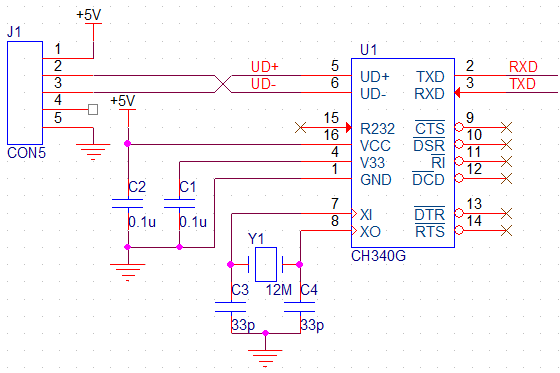

某些没有使用的管脚在ERC检查时会报错，为了避免这些错误的产生，将这些管脚放置无电气连接符号，点击右侧的Place no connect工具按钮，然后放置在相应的管脚上即可。
