Altium designer中实用的的技巧与设置

目录:

1. PCB取消栅格显示
2. PCB切换2/3维视角
3. 只显示某一面Layer层
4. AD自动保存
5. 定义板子大小
6. 对板子四角进行倒角
7. 切换单位:mil<----->mm

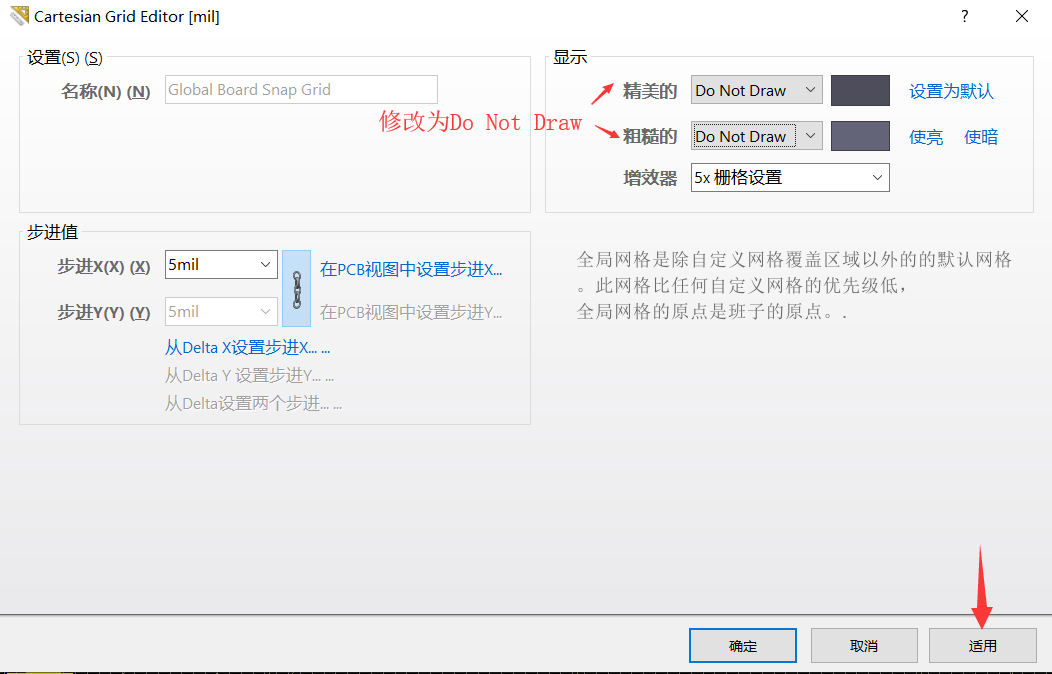

PCB取消栅格显示

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

PCB切换2/3维视角

切换3D视图,在AD中是一个十分有用的技巧,经过3D视图的转换,我们可以看到PCB制作出来的大体样子。

快捷键:2 二维视角
快捷键:3 三维视角
三维视角下按住shift + 鼠标右键,即可随意旋转板子,效果很棒。
注:AD的所有快捷键都是在英文输入状态下才有效

只显示某一面Layer层

当我们在布线的时候,难免会觉得双面显示很混乱,这时候就需要只显示一面,以此方便放置器件与布线。

原本的画面: 杂乱无章
在这里插入图片描述

快捷键:shift + S

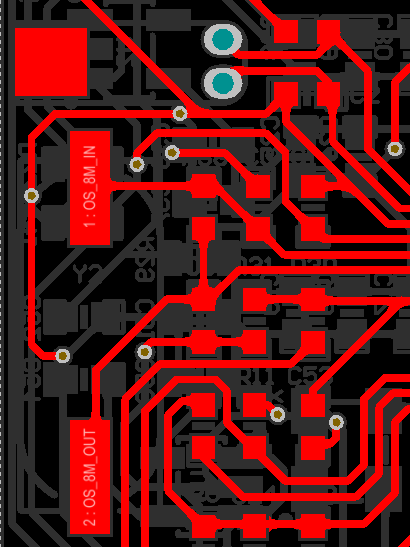

只显示Top Layer层的状态:是不是很容易看出线的位置?
在这里插入图片描述

注意事项:在显示一面Layer层的时候,只有这一层的线条才能够移动,改变形状,其他Layer层是动不了的。

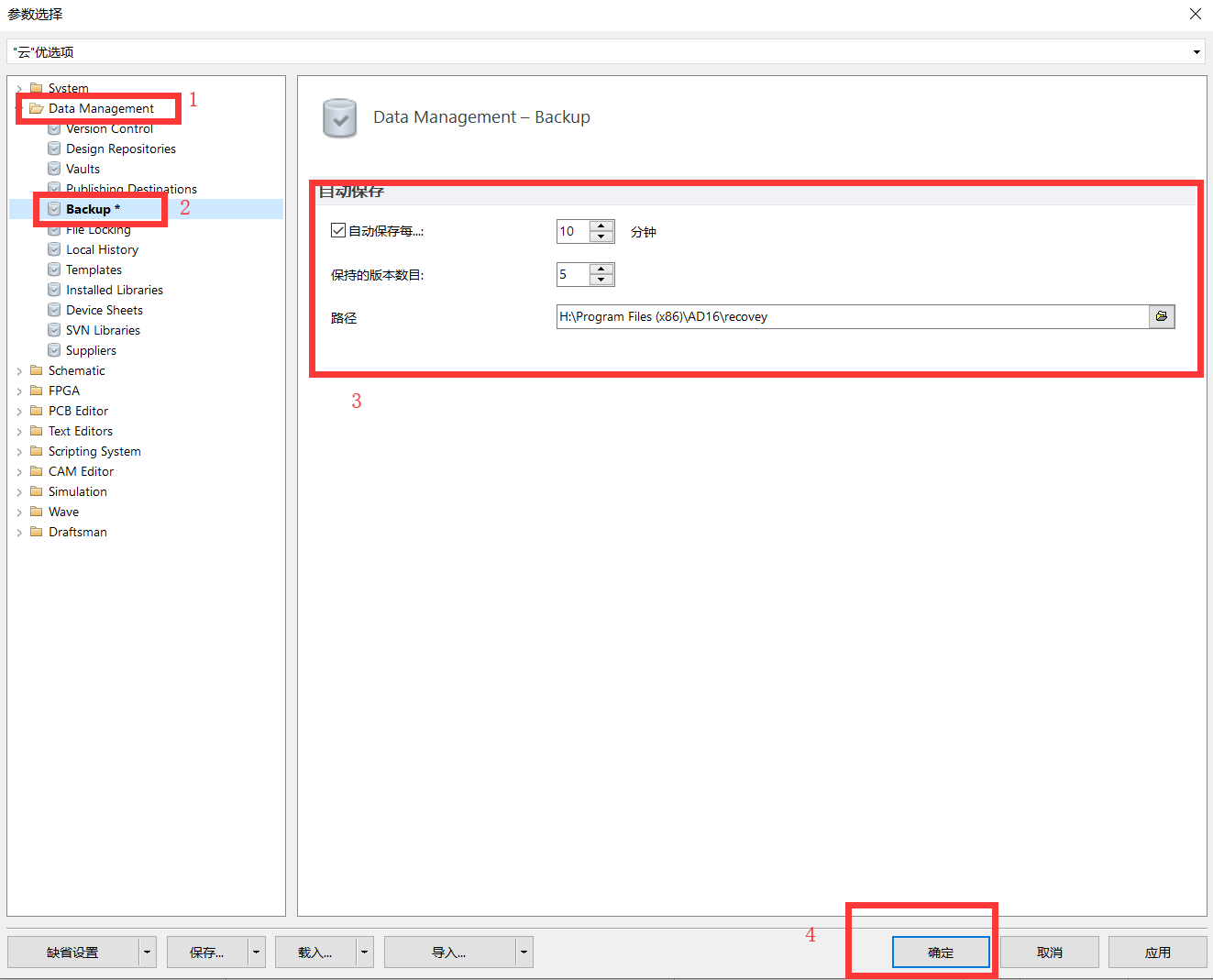

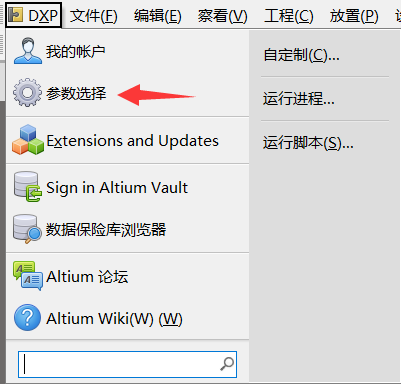

AD自动保存

当你进行的操作大于软件最大值时,你便不可以修改回更原始的版本。有时候大改,发现改错太多了,但是又回退不了,就要重新布。为了防止这种事情发生,最好就是设置为版本自动保存。
在这里插入图片描述
在这里插入图片描述

定义板子大小

使用走线(快捷键p+l)将有用区域用Keep-Out Layer围住,然后使用鼠标选中所有,点击工作区的设计(快捷键d)—>板子形状—>按照选择对象定义(d)即可。

对板子四角进行倒角

效果如图所示:
在这里插入图片描述
1、先在下面选择Keep-Out Layer层
2、在空白区域,点击 :通过边缘放置圆弧
在这里插入图片描述
3、任意点击鼠标左键三次,得到一个任意的弧形
在这里插入图片描述
4、双击弧形,修改以下参数。
在这里插入图片描述

例如:想得到左上角边框的倒角,则把起始角度设置为90°,终止角度设置为180°,半径设置为1mm(半径根据自己需求调整),则得到:
在这里插入图片描述
然后将其放到左上角边框处,使用Kepp-Out Layer线条连接,大功告成!

切换单位:mil–>mm

有时候测量距离或者是画封装的时候会需要用到mm(毫米),可以进行以下操作:
查看(V)—>切换单位(在倒数第二)
