Altium Designer 19 用字库制作LOGO的方法
在用DXP、AD进行设计的时候，经常需要添加公司名称或者某些特殊的符号、图片作为LOGO。之前一般是使用自带的脚本或者第三方脚本制作丝印LOGO。我曾经也用过这种方法，但缺点是制作不是那么自由，这种方法制作出来的丝印LOGO大小不方便自由调整。后面终于找到使用字体软件Font Creator来设计LOGO。此方法灵活，自由。满足各种复杂图形的设计制作，并且大小自由放置，就跟PCB上放置汉字一样自由。

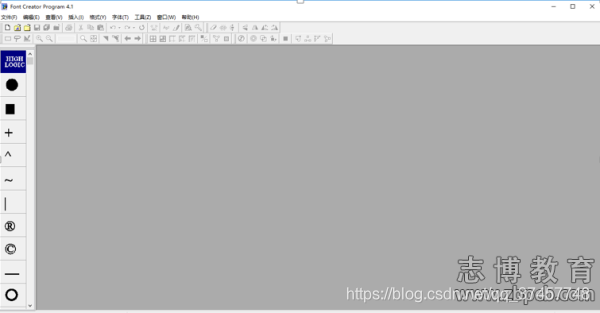

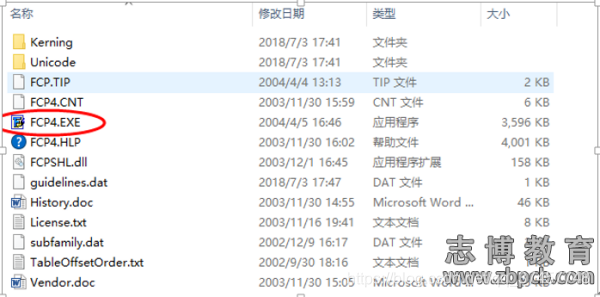

废话不多说，首先需要准备工作就是使用AD6及以后的版本，可以直接在PCB上放置汉字的版本，然后就需要下载另一个工具“Font Creator”字库制作软件,这个软件不需要安装，可以直接打开运行。打开软件如下图：
下面来介绍详细的制作步骤：
1.从网上下载，或者自己绘制编辑需要做成logo的图片，如我使的是网上下载的LOGO——小猪佩奇。哈哈哈
2.准备工作都做好了，然后就开始了。打开Font Creator，然后“文件”→“新建”，输入要建的字体名称家族我们填入“LOGO”，在这里我们选择“字符”。
然后点击确定。就会看到如下界面：
3.可以在编辑区看到类似0（零）,1(一)的这样的字符，我们要做的就是用图片LOGO替换掉这些字符里面的内容，到时候在Altium软件中直接输入对应的字符就能显示你的图片LOGO，这就是映射。我们从0（零）开始编辑，双击0对应的方块。

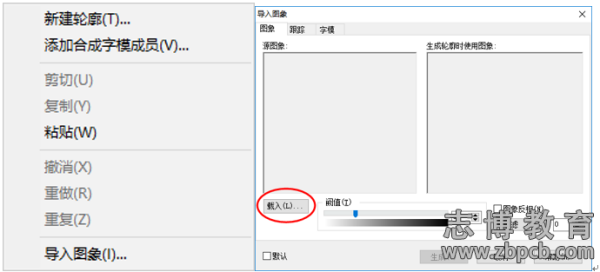

4.然后在其中空白处右键→导入图像→载入，选择我们之前准备好的图形。
阈值选择默认，其他参数默认，然后点击生成。这个阈值或者其他参数可以根据实际情况自行调整。
这里需要特别注意，看生成的图形，竖着的标尺（上面），有两个黑色小三角形，代表了这个字体的宽度，如果小于实际图形的话，可能会出现图片显示不完整的问题。所以用鼠标拖住右边的三角向右边拖，直到刚好包含你的字体。
这样一个字体就生成了，可以点击保存。保存成 “LOGO.ttf”字体文件。
5.保存以后，就是安装字体。打开电脑的 控制面板，打开“字体”文件夹，然后将制作好的字体文件用鼠标拖进去，就安装好了。或者直接找到刚刚生成的字库，点击鼠标右键，进行字库的安装。（PS：需要注意的是每次这样添加一个图片到字库里面制作LOGO都需要将LOGO.ttf字体重新安装一下。）
6.下面就是字体的应用，打开AD软件，进入PCB界面。选择丝印层，然后按照我们平时放置字符的操作，点击菜单栏的“放置”→“String”在PCB上放置一个丝印,双击这个丝印，在弹出的窗口选择字体类型TrueType,然后在“Font”下拉菜单选择我们制作的字体“LOGO”，将文本内容里将Text改为0（因为我们之前是用图片LOGO替换了字符0里面的内容），然后确定，一个漂亮的LOGO就做好了。如果需要不同的大小的话，只需要在刚才的窗口里将Text Height高度这个参数设置一下，就可以实现任意大小的LOGO。
软件下载：https://bbs.zbpcb.com/thread-159887-1-1.html
