OpenCascade -- MFC Sample 的学习 Viewer 3d[1]
最近导师交代一个活，要用到OpenCascade进行cad软件的开发，上周从官网下载了OpenCASCADE-7.3.0-vc14-64，忙活一周多的时间终于开始着手在Visual Studio 2017 上进行实践。
打开MFC Sample

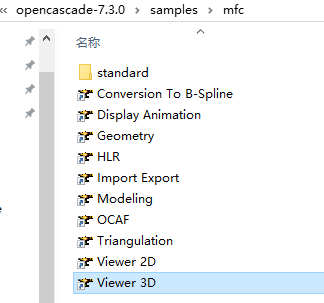

打开 “OpenCASCADE-7.3.0-vc14-64\opencascade-7.3.0\samples\mfc” 目录，可以看到有很多可以直接运行的快捷方式，随便点开一个即可看到正常编译运行后的软件界面。以最后一个Viewer 3D项目为例。打开后并建立几个模型后界面如图所示。
打开 “…\OpenCASCADE-7.3.0-vc14-64\opencascade-7.3.0\samples\mfc\standard” 下的 “All-vc14.sln” 文件，该解决方案文件包含了OCC所有的11个MFC Sample。
配置项目相关设置
没有对原生项目进行相关配置的话编译及运行过程并不会成功。
需要设置的内容用红框标记在图中。
设置解决方案属性页

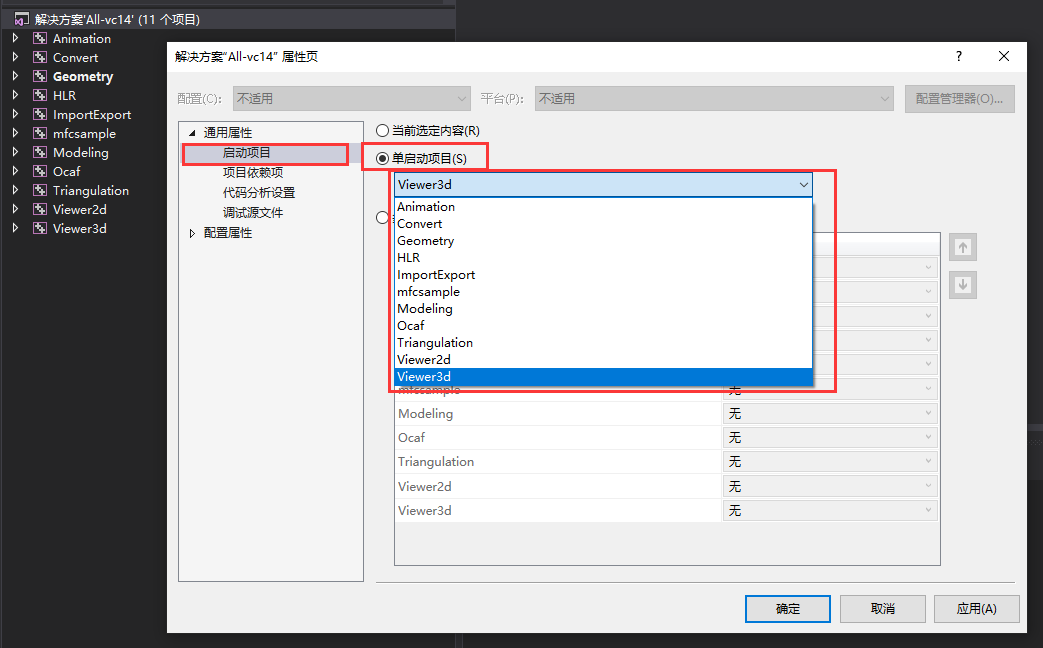

右键 解决方案’All-vc14’（11个项目）点击属性进入解决方案属性页。在通用属性的启动项目中选择单启动项目，在下拉菜单中选择Viewer3d项目，点击确定设置完毕。
设置Windows SDK和平台工具集
右键Viewer3d项目，进入属性页面设置WinSDK和工具集，设置后的页面如图所示。
设置附加包含目录与附加库目录

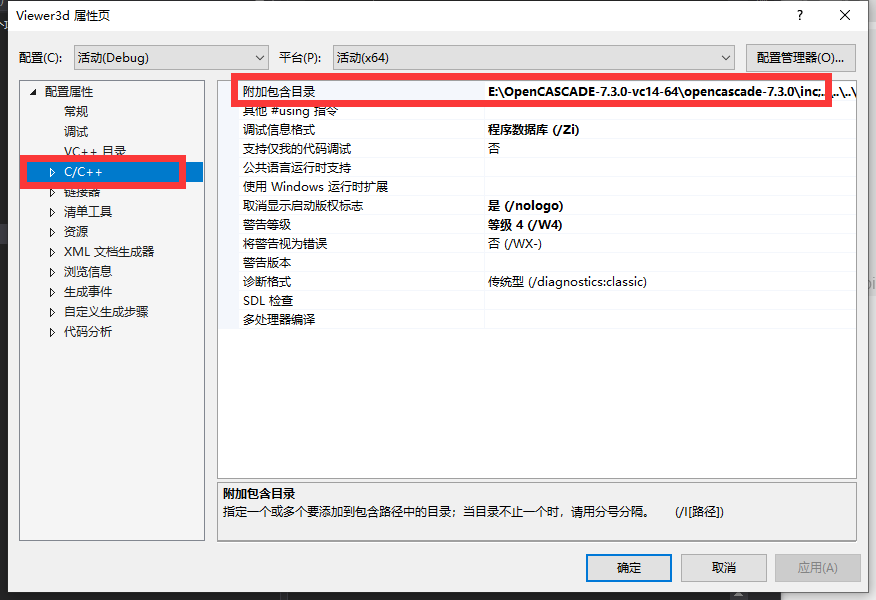

左侧标签页点击C/C++，设置包含目录，将E:\OpenCASCADE-7.3.0-vc14-64\opencascade-7.3.0\inc 目录添加其中，该文件夹包含了程序需要的所有头文件。

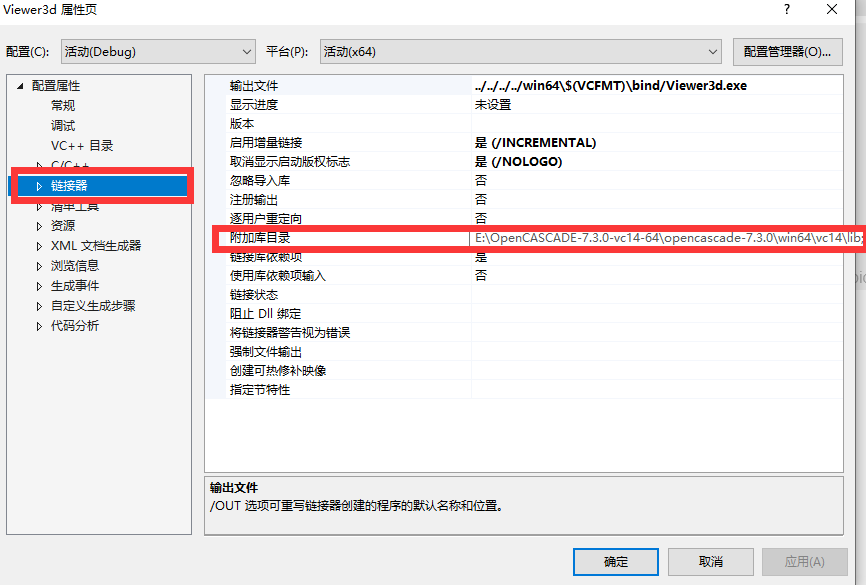

点击左侧标签卡中的链接器进入常规页面设置附加库目录，将E:\OpenCASCADE-7.3.0-vc14-64\opencascade-7.3.0\win64\vc14\lib目录添加到附加库目录中，该目录添加了程序所需的xxx.lib库文件。
并将该目录下所有静态库文件“.lib”放入链接器-输入-附加依赖项中
注：因为Viewer 3d项目引用了mfcsample项目，需要对解决方案中的mfcsample进行上述相同的附加包含目录及附加库目录配置。
此时在VS2017中右键Viewer 3d项目点击生成，程序编译过程无报错。但程序运行过程将会提示缺少各种xxx.dll文件，我们需要将程序运行过程所需的dll文件(在OCC的安装目录下进行搜索)复制到输出文件Viewer3d.exe所在目录处(…\OpenCASCADE-7.3.0-vc14-64\opencascade-7.3.0\samples\mfc\standard\win64\bind)，或者将“xx.dll”文件所在目录放入系统环境变量Paths中，程序将会正常运行。
此外，vs2017或许会提示无法查找或打开 pdb 文件，在工具菜单栏中的选项中可以进行设置。
成功运行

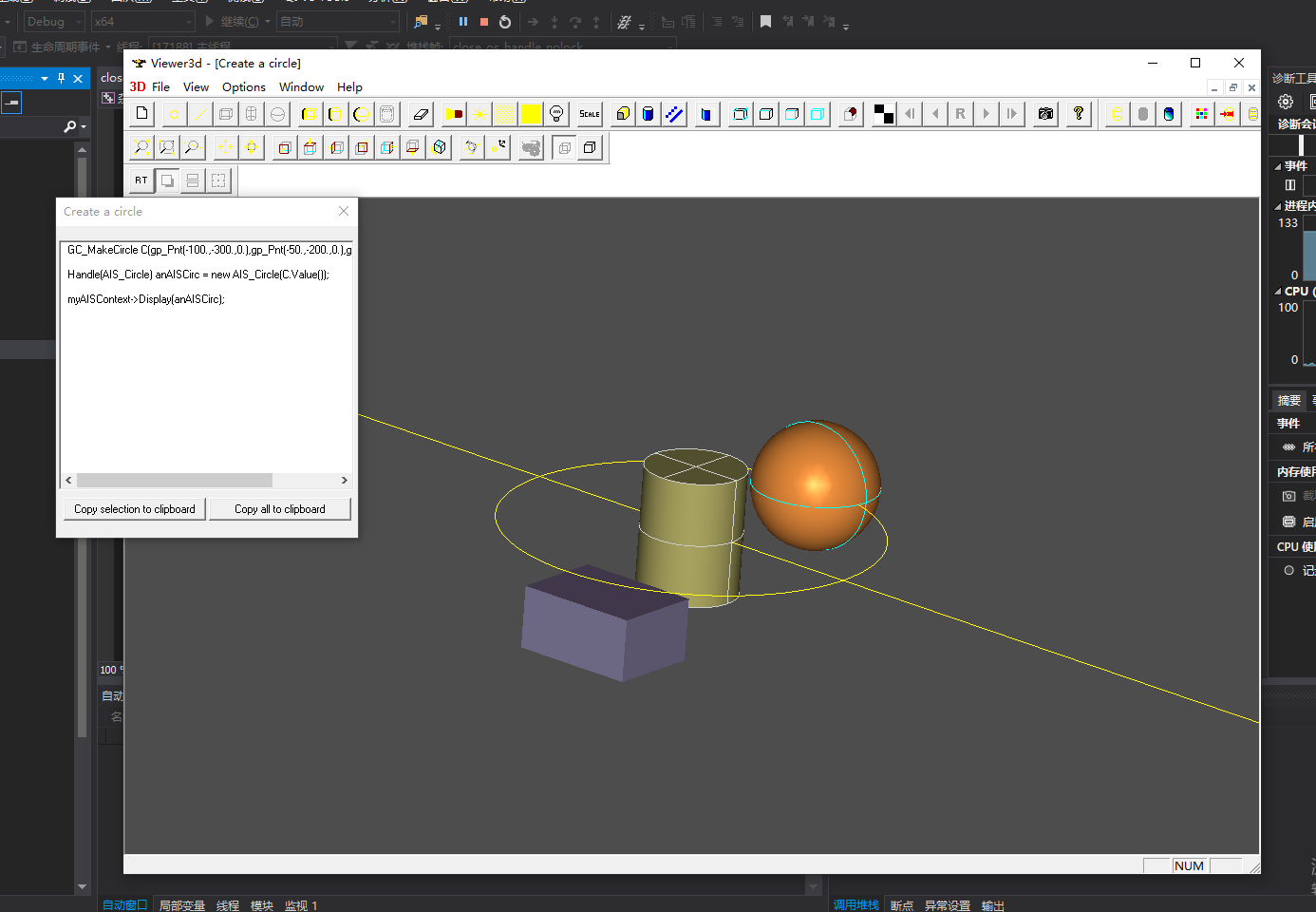

点击VS的本地Windows调试器即可看到程序无报错运行，点击工具条建立几个模型后的界面如图所示。
