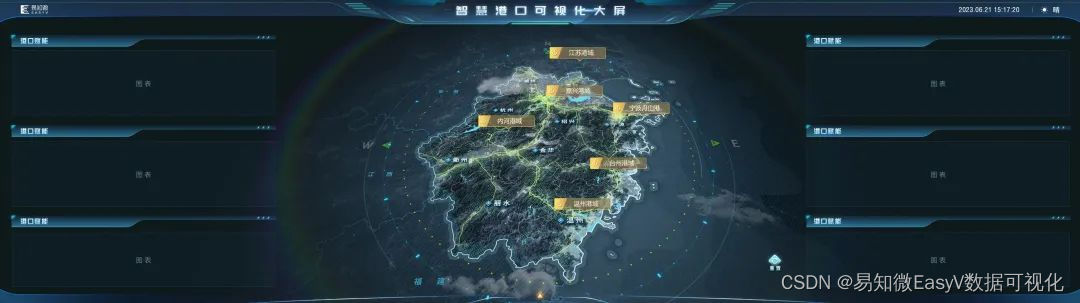

教程剧透来啦！QGIS写实地图制作效果展示
流程简述
本教程通过在QGIS中进行本地上传和在线下载两种方式获得所需的地理数据（数据包括卫星地图、浙江省json、省内各市json、路网和水系），并通过规范操作，在QGIS中将所需数据裁剪保存为PDF矢量文件。在AI和PS中对矢量数据进行数据对齐以及样式的设计，最终将成品设计稿导入EasyV数字孪生可视化平台，完成地图组件的搭建配置，及交互的闭合。
（想要获取教程中涉及到的资源，在**公众号【EasyV数字孪生】**消息栏回复“地图数据”即可领取！）
**工具准备：**QGIS3.30.3、PS2022、AI2022、EasyV可视化平台及EasyMap地理数据服务网站
干货时间
一、数据获取
1.1 卫星图数据
打开QGIS（版本3.30.3）右键XYZ Tiles新建连接，输入名称及URL之后点击OK。
在联网状态下，将置入的数据拖入画布，就能得到一份世界卫星地图。鼠标滚轮可以缩放，左键可以拖拽。
1.2 浙江省数据
首先需要下载两份浙江省数据。进入EasyMap地图数据服务网页（map.easyv.cloud），点亮浙江省，分别下载一份不包含市和一份包含市的数据。将不包含市的JSON数据直接拖拽至画布内，就能得到一份纯色的浙江省边界数据。

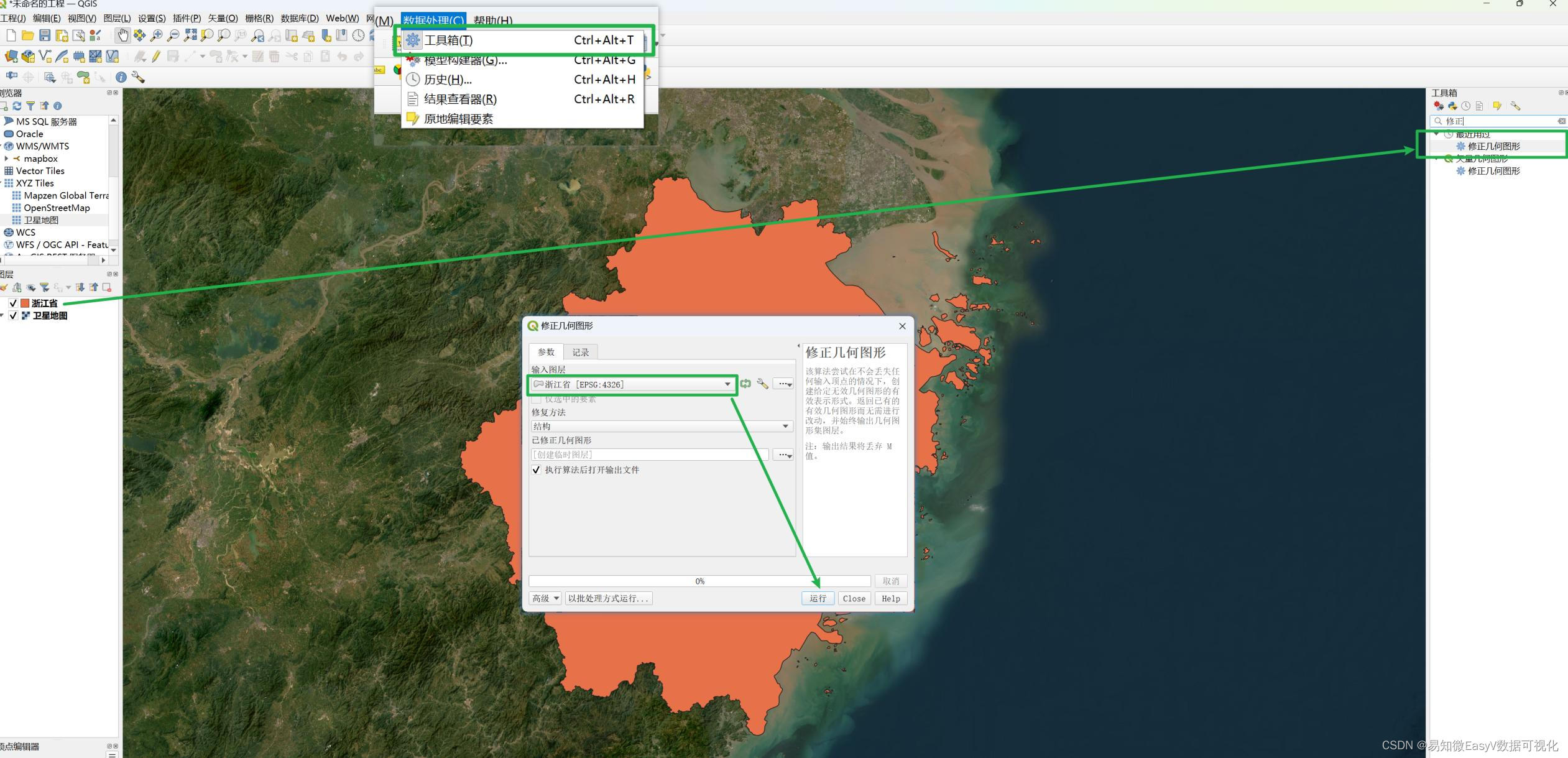

EasyMap上下载的浙江省JSON与卫星图位置存在轻微偏移，需要对JSON数据的位置进行矫正（对数据精准度没有需求的可跳过）。首先在顶层菜单数据处理中打开工具箱，然后在工具箱搜索【修正几何图形】，双击打开并将输入图层设置为浙江省后点击运行，可以得到一份修正好的数据。
接下来对修好的数据进行位置矫正。打开插件管理器，搜索安装GeoHey Toolbox插件，安装好之后可以在右侧的工具箱中找到它。
在插件中双击GCJ02 to WGS,选择输入图层为刚才已经修正好的数据，运行。发现又产生了一个新的图层，而且这个图层就和卫星图完美对齐的。
1.3 界定范围
我们的目标是以浙江省为主，周边省份为辅的一份数据。这时候需要我们去框定一个边界，所有的数据都在框的范围内获取，这样导出的时候数据都是完美对齐的，省去手动对齐的操作。
-

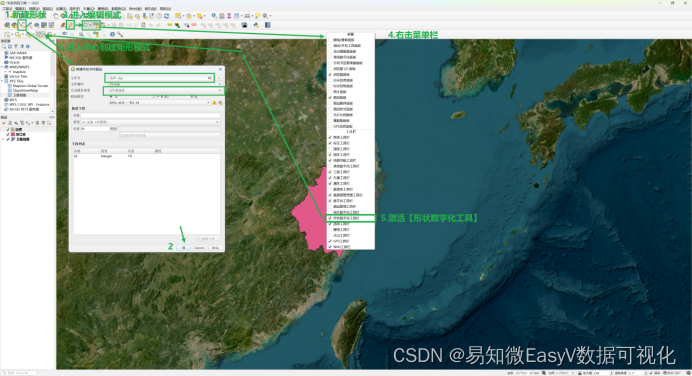

创建新的【形状文件图层】
-
输入文件名，并设置几何图形类型为【多边形】
-
进入编辑模式，激活【添加多边形要素】工具
-
右键菜单栏面板
-
勾选【形状数字化工具栏】
-
进入创建矩形的下拉菜单，激活【以中心创建矩形】模式
激活工具之后，鼠标左键单击浙江省中心点，移动鼠标创建矩形区域，尽量使得区域呈正方形（如果你知道创建正方形的方式，欢迎评论区交流），确定好区域之后单击右键，在弹出的要素属性弹窗直接点击【OK】。

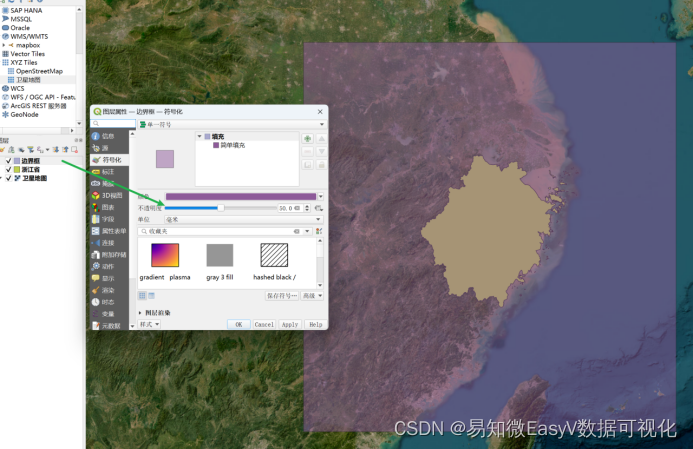

得到边界图层之后，双击图层进行编辑，降低透明度以便下层数据的观察及操作（或只保留边界描边）。
1.4 数据导出

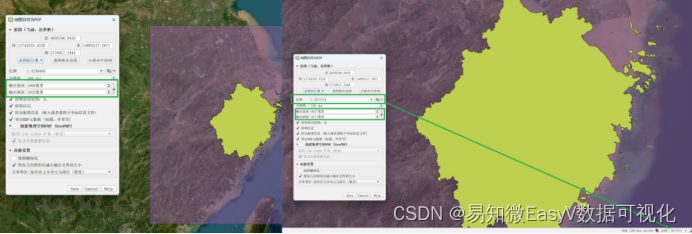

在菜单栏中点击【工程】-【导出】-【导出地图为PDF文件】导出pdf文件，在范围中选择从图层计算中的边界框，记录此时的分辨率，后期ps需要用到，然后点击导出。
ps：想要更高分辨率的可以在画布中滚轮放大卫星图（减小比例值）再导出，分辨率随之变大。
1.5 导入AI及PS
用AI打开导出的PDF，然后选取所有卫星图后，将卫星图导出为SVG（防止其他格式导入PS后接缝处存在白边）。
在PS中建立与QGIS导出时分辨率相同的画布，然后导入卫星SVG，撑满画布。
返回AI将所有的地图数据进行编组。
然后选择边界框和地图数据ctrl+c，回到PS中进行ctrl+v，选择导入图层后，可以看到边界框和地图数据均被以图层的形式导入了PS，对二者缩放撑满画布后（边界框用来辅助数据的对齐），删除边界框图层，并右键合并所有数据，地图数据依旧为矢量状态。同时以浙江省为边界放置辅助线。

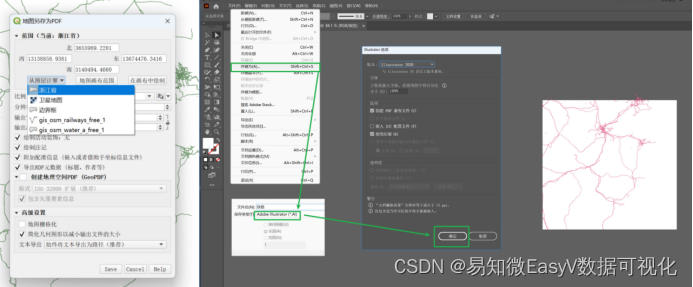

在QGIS中导入铁路数据，然后以浙江省为计算范围单独导出一份铁路网数据，直接将导出的pdf拖入AI中，储存为AI格式，将AI文件导入PS，打开为智能对象中选择【页面】。
缩放图层至撑满辅助线，因为我们在导出铁路数据的时候是以浙江的数据为边界，所以此时的铁路数据和其他都是准确对齐的。然后双击【路】这一智能图层会直接回到AI。

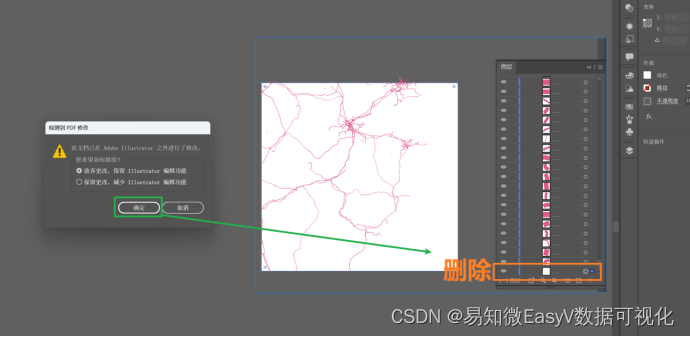

在AI弹出的提示框中选择【放弃更改】，此后如果我们对AI文件进行修改并保存时候，PS会同步更新。在AI中删除白色背景并保存，回到PS可以看到路网背景已经去掉了。
这个时候按住ctrl+左键点击浙江省图层的略缩图，可以建立选区，然后选择【路】图层添加蒙版，路网就裁剪至浙江省内了。同理，我们可以导入水的数据。
下面我们获取各市之间的边界线，将刚才下载好的包含子区域的浙江省数据拖入QGIS，然后将其单独导出一份pdf。导入AI中将填色禁用，描边样式改为虚线，存储为AI格式后导入PS，后期可以在AI中调整描边粗细等，PS会自动同步。
二、样式制作
2.1 卫星色彩处理
本次制作的地图样式重在突出点和线的存在感，使其与写实的卫星图能有机融合在一起，达成一种介于卡通和写实之间的风格。

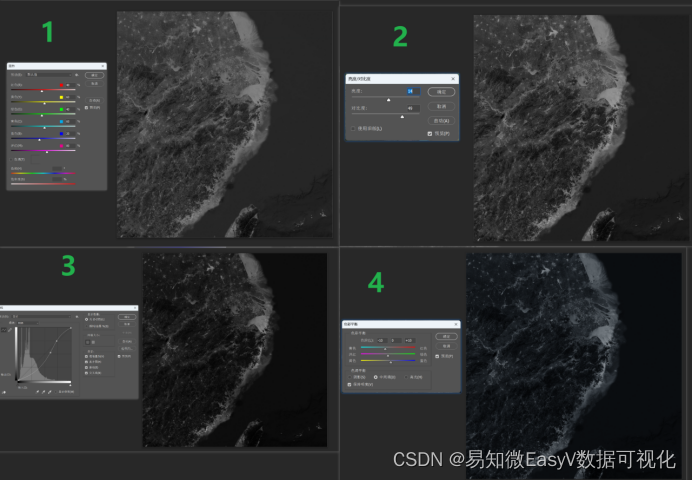

首先调整底层卫星图的样式，这里想要一个偏蓝的深灰色作为底色，深色能更好的突出高亮的颜色。分别进行去色、增加对比、压暗场景、赋予蓝色色相等操作。
2.2 浙江省底图处理

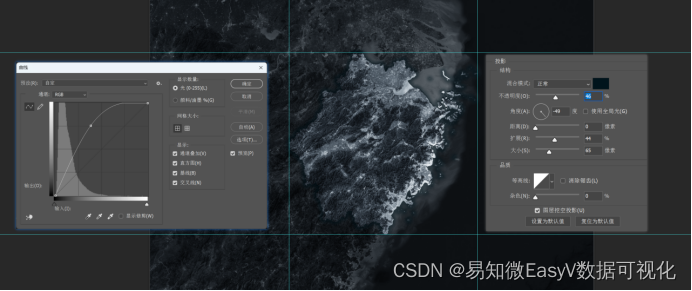

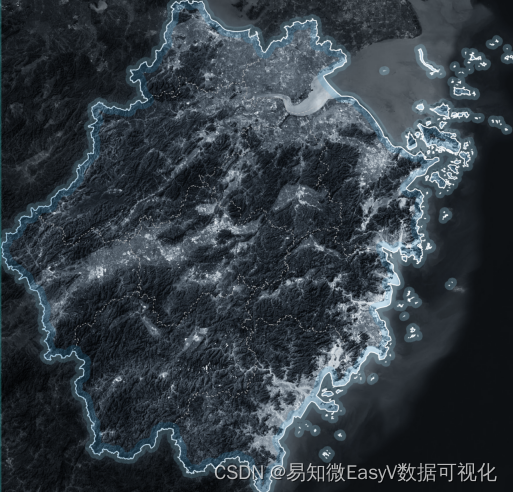

激活浙江省选区(ctrl+左键点击浙江省图层的略缩图建立选区)，再选中卫星图图层，ctrl+j复制出一份浙江的卫星图，并将其转化为智能对象，调整曲线让它亮起来，最后叠加阴影增加层次。
下面为浙江边界添加样式（这里有个小坑：添加样式的时候，注意添加到形状图层上，不要直接添加在卫星图，因为卫星图现在已经加了智能滤镜-曲线，会对我们添加的样式有影响）。

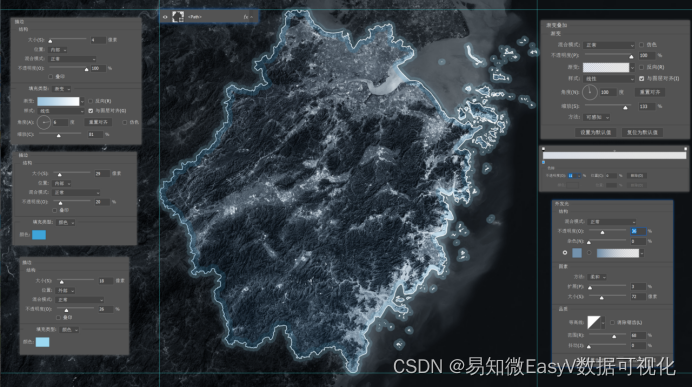

【描边】
层数：*3；
**颜色：**外层#9bd8f1；中层#9dc5df~#ffffff；内层#3ea4d9。
**思路：**首先中层的描边用了一个亮白色到浅蓝色渐变，是整个画面中颜色最亮的部分，是为了能更好的与背景分离开来，同时能强调线的存在感；内外两层比较厚的辅助描边用来做一个过渡，和背景能更好的融合，减少割裂感，且圆角的厚描边能增强卡通的基调，削减数据边缘不规则的形状带给人的锐利感。
【渐变】
颜色：#269efa~无
**思路：**这里在卫星图表面叠加一个蓝色的渐变，为了加强卫星图蓝色的色调，同时可以帮助描边更好的呈现。这个渐变很弱，是从下面到上面，透明度从11%到0%过渡。这里的蓝色不宜太多，否则会盖过灰调的背景，我想保留灰色调是因为后面叠加其他数据的时候要用到高饱和色，灰色能更好衬托这些颜色。
最后为市边界线叠加一个灰色，这里的边界线存在感无需太强，可以用浅灰色的虚线表达即可，和其他数据叠在一起时不会显得杂乱，同时能增强点与线的设计主题。
2.3 装饰数据处理
调整路与水的样式。

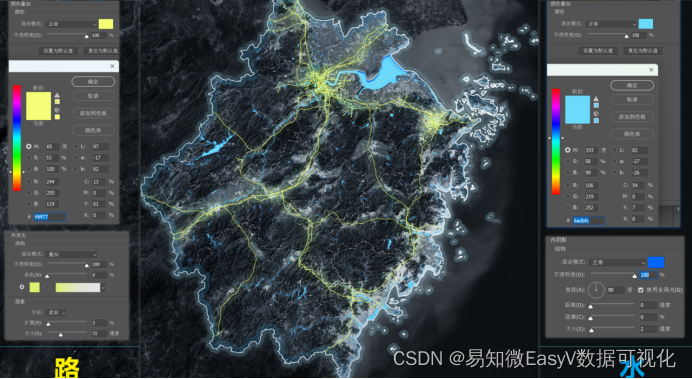

【路】：#f4ff77
【水】：#6adbfc
思路：为了迎合整体偏冷的设计风格，路选择了一个偏冷的黄色，水选择了淡蓝色。这两个颜色都是高饱和的糖果色，能与背景做出明显的区分。
路添加了一个【外发光】，因为亮色的细线直接叠加在灰暗的背景上会很跳脱，二者没有互动会显得比较尴尬，所以这里用一个外发光过渡；
水添加了一个【内阴影】，用来模拟河道，视觉上有了高度差，增加空间感。

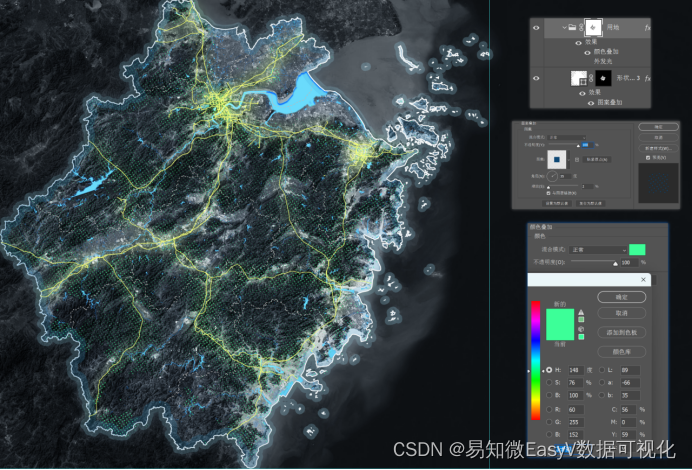

最后是绿色波点【#3cff98】的叠加。
这里的数据本来是想用绿地或者城市来表达，但绿地的面积太大，影响了整个画面的色相，所以用蒙版擦淡了一些区域。
2.4 氛围设计
下一步对海面进行处理，这里为了方便处理，直接用钢笔或磁性索套勾勒陆地的选区，添加蒙版。然后再用钢笔画出多层的等高线，颜色由浅及深过渡。
增加细节，添加周边省份的省界线，然后在浙江省卫星图的下层叠加斜线以及网格的图案叠加，最后加上小icon及市名，文字可以加一个厚一点，向下偏移的阴影，拉出层次。

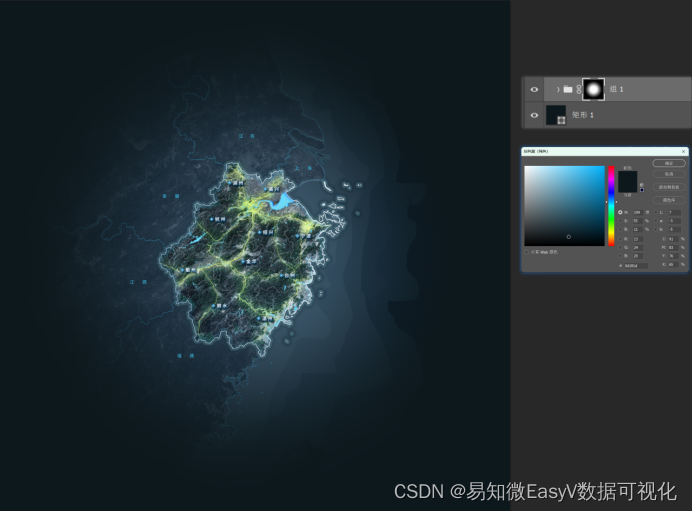

最后将所有的图层打一个组，叠加蒙版，用渐变工具在蒙版上画一个由白至黑的径向圆，目的是为了将边缘平缓的遮盖起来。最后在组下新增一个纯色背景，对颜色进行调整。
三、平台搭建
做好的地图如何在实际的工作场景中应用？请程序员帮忙实现？NO！我们可以用EasyV来自己搭建我们想要的地图，还能在地图上叠可视化数据以及动效等等。想拥有的话让你的老板也买给你吧！
3.1 上传设计稿
新建应用，进入编辑模式。

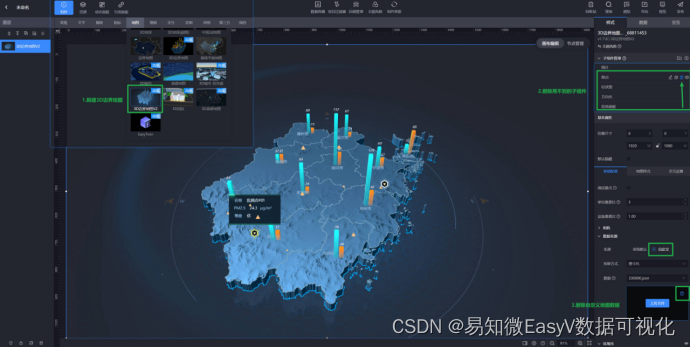

在顶部导航中选择组件-地图-3D边界地图V2，创建一个三维地图组件（我们这里要做一个平面的地图，之所以选择3D边界地图，是因为它自带场景管理的功能，可以保存多个不同角度的镜头，后期做场景切换的动画时会很方便）。将组件撑满画布，删除多余子组件，并删去自定义的地图数据。

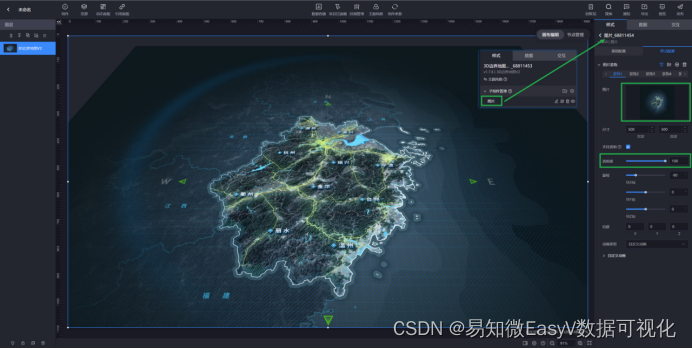

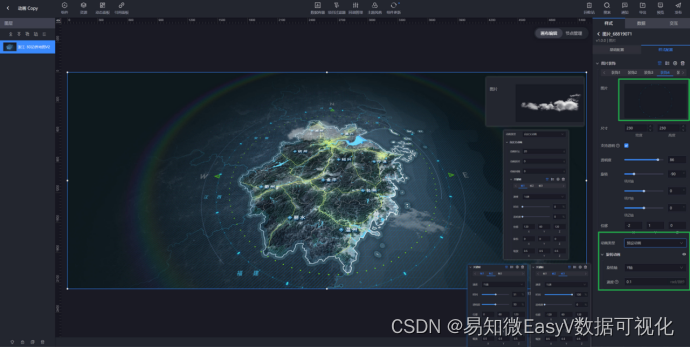

单击子组件【图片】进入子组件编辑面板，上传做好的设计稿，注意图片大小不要超过5MB，透明度最大。

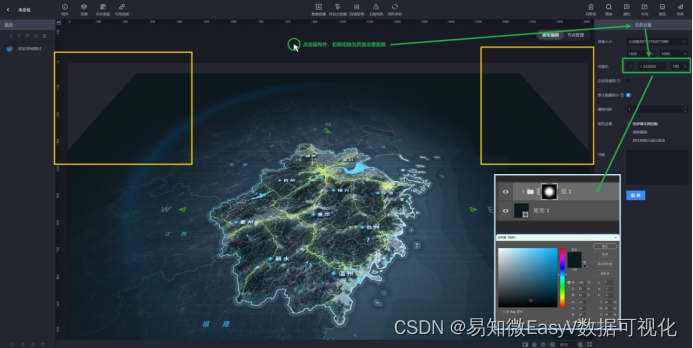

上传好图片之后，发现图片与画布背景没有融合。在画布外单击，在右侧唤出【页面设置】，调整页面背景颜色为设计稿的蒙版颜色。
3.2 动效配置
为地图添加一些动态装饰。

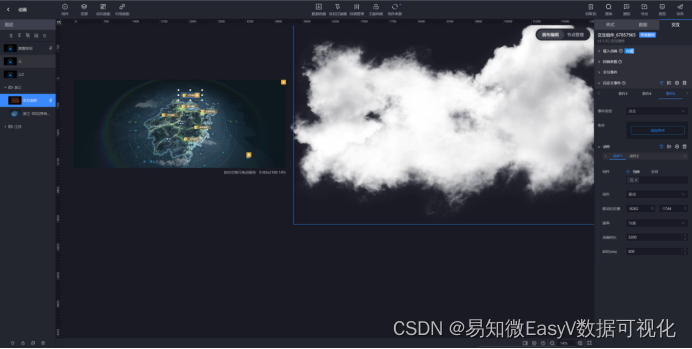

**操作：**进入图片子组件，上传圆圈类可以循环旋转的png。动画类型-【预设类型】；旋转轴-【Y轴】；速度-【0.1】。然后新建一个图片，上传云朵的png，设置动画类型-【自定义类型】，这里有类似AE的关键帧的功能，我们设置将云从左到右位移，同时透明度从0到100再到0即可。
3.3 镜头配置

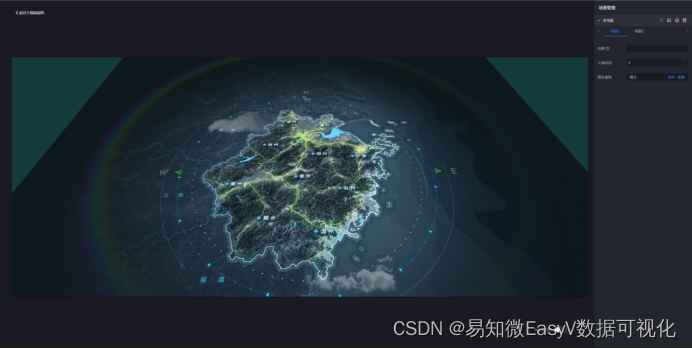

下面我们制作下钻的切换效果。进入场景管理器，调整一个默认的场景镜头（鼠标左键旋转，鼠标右键拖动，鼠标滚轮缩放），找到自己想要的角度后命名并保存镜头，再保存一个贴近地面的镜头，这样从高空默认视角切换到贴地镜头的时候，会有一个俯冲的效果。我这里的下级页面用了一张江苏的图，所以贴地镜头锁定到江苏，保存好镜头之后左上角退出场景管理器。
3.4 标牌及交互

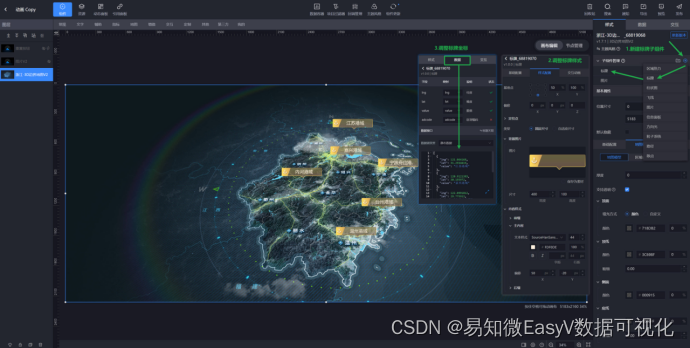

新增【标牌】子组件，对组建的样式进行设计并上传，同时调整文字样式，最后在数据中输入坐标。
下面进行交互的配置。
**交互思路：**点击江苏的标牌之后，视角向地面俯冲，拉近到一定距离的时候，顶层地图渐渐消失，底层地图镜头慢慢拉近，二者恰当衔接。动画中间增加云朵，既可以让动画衔接更完整，又可以增加身临其境的视觉体验。

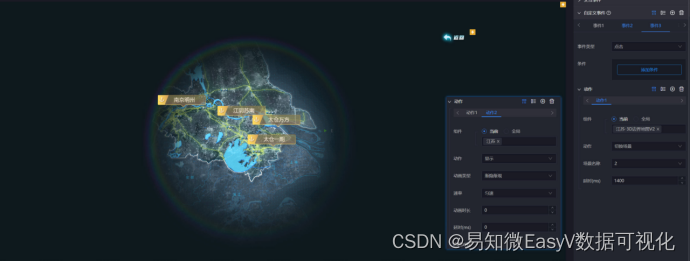

**操作：**进入【标牌】子组件的交互面板，新建一个自定义事件，事件类型-【鼠标点击】，更改条件字段名及值，当value的值为”江苏港域“时，该交互响应，这样可以对每个标牌进行个性化交互定制。
**动作1：**新建动作1；动作-【场景切换】；场景名称-【场景2】。
**动作2：**动作-【隐藏】，目的是为了在视角俯冲的时候上层地图组件渐渐隐藏，显示下层江苏的地图组件。
同理制作一张江苏的地图，在浙江地图隐藏的时候，江苏渐渐显示，注意给江苏的显示动作设置延时播放，最后将江苏的镜头从远高空拉到近高空即可。
最后在画布外放置云朵png，作为转场动画的辅助，动画为云朵从画布外右侧移动到画布外左侧，最终效果如文章置顶的视频所示。
