操作系统实验一：进程调度

操作系统实验一：进程调度

资源下载：https://download.csdn.net/download/fufuyfu/85511437

一、实验内容：

编写并调试一个模拟的进程调度程序，分别采用“短进程优先”、“时间片轮转”、“高响应比优先”调度算法对随机产生的五个进程进行调度，并比较算法的平均周转时间。以加深对进程的概念及进程调度算法的理解。

二、实验要求：

1.每个进程由一个进程控制块（ PCB）表示，进程控制块可以包含如下信息：进程名、优先数（响应比）、到达时间、需要运行时间（进程的长度）、已运行时间、进程状态等等（可以根据需要自己设定）。
2.由程序自动生成进程（包括需要的数据，要注意数据的合理范围），第一个进程到达时间从0开始，其余进程到达时间随机产生。
3.采用时间片轮转调度算法时，进程的运行时间以时间片为单位进行计算。
4.每个进程的状态可以是就绪 W（Wait）、运行R（Run）、或完成F（Finish）三种状态之一。
5.每进行一次调度，程序都要输出一次运行结果：正在运行的进程、就绪队列中的进程、完成的进程以及各个进程的 PCB，以便进行检查。
最后计算各调度算法的平均周转时间，并进行比较、分析。

三、算法流程：

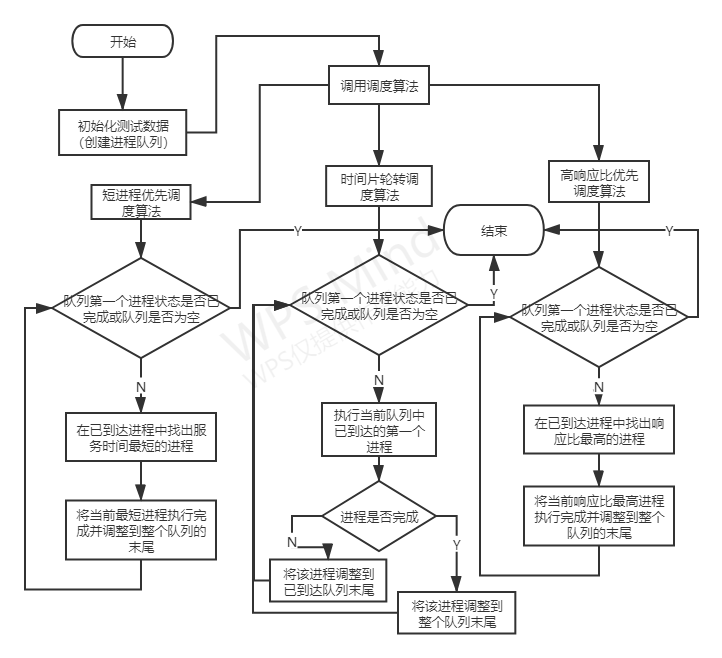

1、算法流程图：

2、算法代码：

#include <stdio.h>
#include <stdlib.h>

#define TIME_SLICE 2

// 进程状态：就绪 等待 完成
enum process_type{


    process_type_wait = 'W',
    process_type_run = 'R',
    process_type_finish = 'F'
};

// 进程控制块结构体
typedef struct PCB_Type{


    // 进程的名字
    char *name;
    // 进程到达时间
    int arrive_time;
    // 进程响应比
    float priority;
    // 仍需运行时间
    int stillneed_time;
    // 进程的状态：就绪 等待 完成
    char state;
    // 时间片
    int time_slice;
    // cpu时间 ->已运行时间
    int cpu_time;
    // 计数器
    int time_count;
    // 服务时间
    int serve_time;
    // 指向下一个要执行的进程
    struct PCB_Type *next;
}PCB;

// 函数声明
// 菜单
int menu();
// 创建进程队列
void create_list(PCB * running_list,int p_number);
// 创建新的进程
void create_process(PCB *running_list,char *name,int arrive_time,int stillneed_time);
// 将新进程放入就绪队列中
void insert(PCB *running_list,PCB *newProcess);
// 找到当前队列中第一个进程，将它状态变为运行
void set_run(PCB *running_list);
// 展示当前就绪队列状态
void show(PCB *running_list);
// 调用调度算法
int invoke_algorithm(PCB *running_list,int number);
// 短进程优先调度算法
int shortest_process_first(PCB *running_list);
// 时间片轮转调度算法
int round_robin(PCB *running_list);
// 高响应比优先调度算法
int highest_priority(PCB *running_list);

int main(int argc, const char * argv[]) {



    // 调用菜单 ——返回操作对应编号
    int number = menu();

    // 创建进程数目
    int p_number;
    printf("    请输入要创建的进程数：");
    scanf("%d",&p_number);
    printf("\n");

    // 运行(就绪)队列(头结点不储存信息)
    PCB *running_list = (PCB *)malloc(sizeof(PCB));
    running_list->next = NULL;

    // 创建进程队列
    create_list(running_list,p_number);

    // 调用调度算法
    int total_cometofinish_time = invoke_algorithm(running_list,number);
    printf("该进程调度算法的进程平均周转时间：%0.2f\n",(float)total_cometofinish_time/p_number);

    return 0;
}

// 菜单
int menu(){



    // 选用进程调度算法
    printf("请选用进程调度算法：\n\n");
    printf("    1.短进程优先调度算法\n");
    printf("    2.时间片轮转调度算法\n");
    printf("    3.高响应比优先调度算法\n\n");
    printf("请输入选择（输入编号）：");

    int number;
    scanf("%d",&number);
    printf("\n");

    return number;
}

// 创建进程队列
void create_list(PCB * running_list,int p_number){



    // 循环创建进程
    for (int i = 1; i <= p_number; i++) {


        // 进程名
        char *name = (char *)malloc(sizeof(char));
        printf("        请输入第%d个进程名: ",i);
        scanf("%s",name);
        if(i == p_number){


            printf("\n");
        }

        // 进程到达时间
        int arrive_time;
        if(1 == i){


            // 第一个进程到达时间为0
            arrive_time = 0;
        }else{


            // 其它进程随机产生到达时间 (0~20)
            arrive_time = rand()%11;
        }

        // 仍需运行时间
        int stillneed_time;
        // 随机产生进程执行所需时间 (1~10)
        stillneed_time = 1 + rand()%10;

        create_process(running_list,name,arrive_time,stillneed_time);
    }
}

// 创建新的进程
void create_process(PCB *running_list,char *name,int arrive_time,int stillneed_time){



    // 申请一个内存控制块的空间
    PCB *p = (PCB *)malloc(sizeof(PCB));
    // 动态内存是否分配成功
    if(p == NULL){


        printf("内存分配失败！");
    }

    // 设置该控制块的值
    p->name = name;
    // 到达时间
    p->arrive_time = arrive_time;
    // 仍需运行时间
    p->stillneed_time = stillneed_time;
    // 总需用时
    p->serve_time = stillneed_time;

    // 响应比
    p->priority = 1;
    // 状态
    p->state = process_type_wait;
    // 时间片
    p->time_slice = 0;
    // cpu时间
    p->cpu_time = 0;
    // 计数器
    p->time_count = 0;
    // 下个进程
    p->next = NULL;

    // 放入就绪队列中
    insert(running_list,p);
}

// 展示当前队列状态
void show(PCB *running_list){


    PCB *p = running_list->next;
    if (p == NULL) {


        printf("当前队列中无进程\n");
        return;
    }

    printf("进程名  到达时间  响应比  时间片  cpu时间  仍需时间  进程状态  计数器\n");
    while (p != NULL) {


printf("   %s     %4d      %0.2f   %4d    %4d     %4d          %c     %4d\n",p->name,p->arrive_time,p->priority,p->time_slice,p->cpu_time,p->stillneed_time,p->state,p->time_count);

        p = p->next;
    }
    printf("\n");
}

// 调用调度算法
int invoke_algorithm(PCB *running_list,int number){



    int time = 0;
    switch(number){


        case 1:
            // 短进程优先调度算法
            printf("进程调度前:\n");
            printf("---------------------------------------------------------------------\n");
            show(running_list);
            printf("---------------------------------------------------------------------\n");
            printf("进程调度后:\n");
            time = shortest_process_first(running_list);
            break;
        case 2:
            // 时间片轮转调度算法
            set_run(running_list);
            printf("进程调度前:\n");
            printf("---------------------------------------------------------------------\n");
            show(running_list);
            printf("---------------------------------------------------------------------\n");
            printf("进程调度后:\n");
            time = round_robin(running_list);
            break;
        case 3:
            // 高响应比优先调度算法
            printf("进程调度前:\n");
            printf("---------------------------------------------------------------------\n");
            show(running_list);
            printf("---------------------------------------------------------------------\n");
            printf("进程调度后:\n");
            time = highest_priority(running_list);
            break;
        default:
            exit(0);
            break;
    }
    return time;
}

// 插入新进程
void insert(PCB *running_list,PCB *newProcess){



    // 判断进程队列是否为空
    if(running_list->next == NULL){


        running_list->next = newProcess;
        return;
    }

    // 新进程到达时间
    int arrive_time = newProcess->arrive_time;
    // 移动指针
    PCB *move = running_list->next;
    while(move->next != NULL){


        if(move->next->arrive_time > arrive_time){


            newProcess->next = move->next;
            move->next = newProcess;
            return;
        }
        move = move->next;
    }
    move->next = newProcess;
}

// 找到当前队列中第一个进程，将它状态变为运行
void set_run(PCB *running_list){


    PCB *s = running_list->next;
    if (s == NULL) {


        printf("当前队列已空\n");
        return;
    }

    if (s->state != process_type_finish) {


        s->state = process_type_run;
        return;
    }
}

// 短进程优先调度算法
int shortest_process_first(PCB *running_list){


    /*
        在已到达进程中找服务时间最短的进程，将进程状态更改为R并执行，
        如果所有已到达进程已执行完毕，则等待新进程到达，等到进程到达，
        如果进程完成则将该进程状态更改为F并调整到队列尾部
     */
    // 记录第一个结点的位置
    PCB *shortest = running_list->next;

    // 判断进程是否到达，进程调度已过多长时间
    int total_run_time = 0;
    // 记录算法的进程总周转时间
    int total_cometofinish_time = 0;

    // index定位队列的第一个进程
    PCB *index = shortest;
    PCB *p = shortest;
    while(index != NULL && index->state != process_type_finish){


        // 记录第一个结点的服务时间
        int shortest_serve_time = index->serve_time;

        // 在已到达进程中找服务时间最短的进程
        while(p != NULL){


            if (p->arrive_time <= total_run_time && p->serve_time < shortest_serve_time && p->state != process_type_finish) {


                shortest = p;
            }
            p = p->next;
        }

        // 如果上面已找出服务时间最短的进程，判断该进程是否到达
        // 排除没有进程到达的情况
        if (shortest->arrive_time > total_run_time) {


            // 当前无新进程到达
            // 当前进程全部执行完，等待下一进程到达
            printf("当前进程调度执行时间：%d\n",total_run_time);
            printf("当前没有新进程到达，等待新进程到达...\n");
            printf("等待时间：%d\n",running_list->next->arrive_time - total_run_time);
            // 更新进程调度总运行时间
            total_run_time += running_list->next->arrive_time - total_run_time;
            printf("当前进程调度执行时间：%d\n",total_run_time);
        } else {


            // 运行当前就绪队列中服务时间最短的进程
            shortest->state = process_type_run;

            printf("---------------------------------------------------------------------\n");
            show(running_list);
            printf("---------------------------------------------------------------------\n");

            // 仍需运行时间
            shortest->stillneed_time = 0;
            // cpu时间 ->已运行时间
            shortest->cpu_time = shortest->serve_time;
            // 进程状态更改为完成
            shortest->state = process_type_finish;

            // 计算进程调度总运行时间
            total_run_time += shortest->serve_time;
            // 记录算法的进程总周转时间
            total_cometofinish_time += total_run_time - shortest->arrive_time;

            // 将运行完的服务时间最短的进程调整到队尾
            if(running_list->next == shortest){


                // 如果运行完的进程为队列的第一个进程
                // 定位最后一个进程
                PCB *move = running_list->next;
                while(move->next != NULL){


                    move = move->next;
                }
                move->next = shortest;
                running_list->next = shortest->next;
                shortest->next = NULL;
            }else{


                // 定位服务时间最短的进程的前一个进程
                PCB *move1 = index;
                // 定位最后一个进程
                PCB *move2 = index;
                while(move1->next != shortest){


                    move1 = move1->next;
                }
                while(move2->next != NULL){


                    move2 = move2->next;
                }
                move1->next = shortest->next;
                move2->next = shortest;
                shortest->next = NULL;
            }

            // 展示当前队列状况
            printf("进程完成\n");
            printf("当前进程调度执行时间：%d\n",total_run_time);
            printf("当前进程调度算法的总周转时间：%d\n",total_cometofinish_time);
            printf("---------------------------------------------------------------------\n");
            show(running_list);
            printf("---------------------------------------------------------------------\n");
        }
        shortest = running_list->next;
        index = shortest;
        p = shortest;
    }
    return total_cometofinish_time;
}

// 时间片轮转调度算法
int round_robin(PCB *running_list){


    /*
    每次运行完进程后：
        如果进程运行完毕，会将该进程从队首调到队尾
        如果进程运行完毕且下一进程到达时间大于进程运行总时间，即当前进程全部执行完，等待下一进程到达
        如果进程运行未完毕，将该进程调整到未完成队列的末尾
     */
    // 记录第一个结点的位置
    PCB *index = running_list->next;

    // 判断进程是否到达，进程调度已过多长时间
    int total_run_time = 0;
    // 记录算法的进程总周转时间
    int total_cometofinish_time = 0;
    PCB *s = NULL;
    while (index != NULL && index->state != process_type_finish) {


        // 进程是否到达
        if(index -> state == process_type_run){


            // 按时间片运行该进程，即修改进程的cpu时间和仍需要时间、计数器
            s = index;
            s->time_slice = TIME_SLICE;

            // 记录最初cpu时间
            int old_cpu_time = s->cpu_time;
            // cpu时间（已运行时间) = 总需时间 -（当前cpu时间+时间片)
            // 若已完成则直接显示总需时间
            s->cpu_time = (s->cpu_time + TIME_SLICE)<s->serve_time ? s->cpu_time + TIME_SLICE : s->serve_time;
            // 若当前仍需时间减时间片小于等于零，则说明进程已完成
            s->stillneed_time = (s->stillneed_time - TIME_SLICE)>0 ? s->stillneed_time - TIME_SLICE : 0;
            // 计数器+1
            s->time_count += 1;

            // 计算进程调度总运行时间
            if (s->cpu_time == s->serve_time){


                total_run_time += (s->serve_time - old_cpu_time);
            }else{


                total_run_time += TIME_SLICE;
            }

            // 判断该进程是否结束
            if (s->stillneed_time == 0) {


                // 修改进程状态
                s->state = process_type_finish;
                printf("进程完成\n");
                printf("当前进程调度总运行时间：%d\n",total_run_time);
                total_cometofinish_time += (total_run_time - s->arrive_time);
                printf("当前进程调度算法的总周转时间：%d\n",total_cometofinish_time);
            }else{


                s->state = process_type_wait;
            }

            // 当前进程已执行完
            if (s->state == process_type_finish){


                // 将已完成进程调整到已完成队列末尾
                // 1.头指针指向首元结点的下一个结点
                running_list->next = s->next;

                // 2.遍历整个链表，将其插入到已完成队列的最尾端
                PCB *p = running_list;
                while (p->next != NULL) {


                    p = p->next;
                }
                p->next = s;
                s->next = NULL;

                // 进程调度总运行时间小于下一进程到达时间
                if (total_run_time < running_list->next->arrive_time){


                    // 当前进程全部执行完，等待下一进程到达
                    printf("当前进程调度执行时间：%d\n",total_run_time);
                    printf("当前没有新进程到达，等待新进程到达...\n");
                    printf("等待时间：%d\n",running_list->next->arrive_time-total_run_time);
                    // 更新进程调度总运行时间
                    total_run_time += running_list->next->arrive_time-total_run_time;
                    printf("当前进程调度执行时间：%d\n",total_run_time);
                }
            } else {


                // 当前进程队列有其他进程排队
                // 1.头指针指向首元结点的下一个结点
                running_list->next = s->next;

                // 2.遍历整个链表，将其插入到未完成队列的最尾端(其后是已完成的队列)
                PCB *p = running_list;
                // 2.1寻找插入位置
                while (p->next != NULL && p->next->arrive_time <= total_run_time && p->next->state != process_type_finish) {


                    p = p->next;
                }
                // 2.2判断插入位置
                if (p->next == NULL) {


                    // 最后一个
                    p->next = s;
                    p->next->next = NULL;
                }else{


                    // 不是最后一个，其后仍有结点
                    s->next = p->next;
                    p->next = s;
                }
            }
        }
        index = running_list->next;

        if(total_run_time >= index->arrive_time){


            set_run(running_list);
        }

        // 展示当前队列状况
        printf("---------------------------------------------------------------------\n");
        show(running_list);
        printf("---------------------------------------------------------------------\n");
    }
    return total_cometofinish_time;
}

// 高响应比优先调度算法
int highest_priority(PCB *running_list){


    /*
        在已到达进程中找当前响应比最高的进程，将进程状态更改为R并执行，
        如果所有已到达进程已执行完毕，则等待新进程到达，等到进程到达，
        如果进程完成则将该进程状态更改为F并调整到队列尾部
     */
    // 记录第一个结点的位置
    PCB *highest = running_list->next;

    // 判断进程是否到达，进程调度已过多长时间
    int total_run_time = 0;
    // 记录算法的进程总周转时间
    int total_cometofinish_time = 0;

    // index定位队列的第一个进程
    PCB *index = highest;
    PCB *p = highest;
    while(index != NULL && index->state != process_type_finish){


        // 更新进程的响应比
        PCB *update = index;
        while(update != NULL && update->arrive_time <= total_run_time && update->state != process_type_finish){


            update->priority = ((float)total_run_time - (float)update->arrive_time + (float)update->serve_time)/update->serve_time;
            update = update->next;
        }

        // 记录第一个进程的当前响应比
        float highest_priority = index->priority;

        // 在已到达进程中找当前响应比最高的进程
        while(p != NULL){


            if (p->arrive_time <= total_run_time && highest_priority < p->priority && p->state != process_type_finish) {


                highest = p;
            }
            p = p->next;
        }

        // 如果上面已找出当前响应比最高的进程，判断该进程是否到达
        // 排除没有进程到达的情况
        if (highest->arrive_time > total_run_time) {


            // 当前无新进程到达
            // 当前进程全部执行完，等待下一进程到达
            printf("当前进程调度执行时间：%d\n",total_run_time);
            printf("当前没有新进程到达，等待新进程到达...\n");
            printf("等待时间：%d\n",running_list->next->arrive_time - total_run_time);
            // 更新进程调度总运行时间
            total_run_time += running_list->next->arrive_time - total_run_time;
            printf("当前进程调度执行时间：%d\n",total_run_time);
        } else {


            // 运行当前就绪队列中当前响应比最高的进程
            highest->state = process_type_run;

            printf("---------------------------------------------------------------------\n");
            show(running_list);
            printf("---------------------------------------------------------------------\n");

            // 仍需运行时间
            highest->stillneed_time = 0;
            // cpu时间 ->已运行时间
            highest->cpu_time = highest->serve_time;
            // 进程状态更改为完成
            highest->state = process_type_finish;

            // 计算进程调度总运行时间
            total_run_time += highest->serve_time;
            // 记录算法的进程总周转时间
            total_cometofinish_time += total_run_time - highest->arrive_time;

            // 将运行完的当前响应比最高的进程调整到队尾
            if(running_list->next == highest){


                // 如果运行完的进程为队列的第一个进程
                // 定位最后一个进程
                PCB *move = running_list->next;
                while(move->next != NULL){


                    move = move->next;
                }
                move->next = highest;
                running_list->next = highest->next;
                highest->next = NULL;
            }else{


                // 定位当前响应比最高的进程的前一个进程
                PCB *move1 = index;
                // 定位最后一个进程
                PCB *move2 = index;
                while(move1->next != highest){


                    move1 = move1->next;
                }
                while(move2->next != NULL){


                    move2 = move2->next;
                }
                move1->next = highest->next;
                move2->next = highest;
                highest->next = NULL;
            }

            // 展示当前队列状况
            printf("进程完成\n");
            printf("当前进程调度执行时间：%d\n",total_run_time);
            printf("当前进程调度算法的总周转时间：%d\n",total_cometofinish_time);
            printf("---------------------------------------------------------------------\n");
            show(running_list);
            printf("---------------------------------------------------------------------\n");
        }
        highest = running_list->next;
        index = highest;
        p = highest;
    }
    return total_cometofinish_time;
}

四、实验结果：

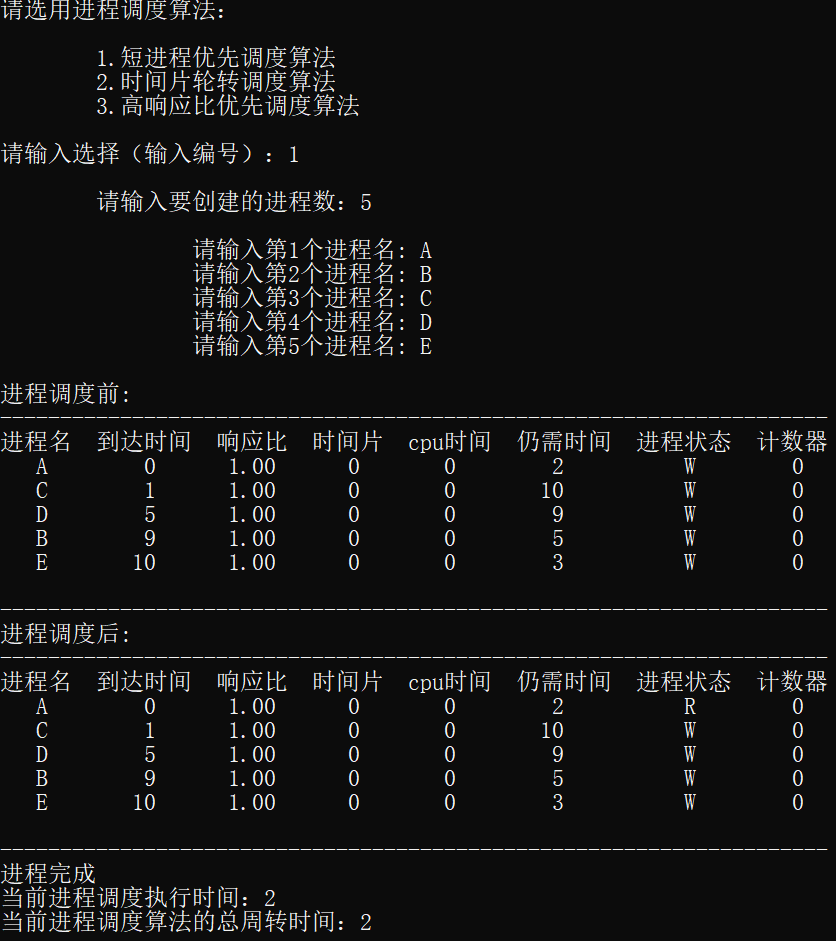

1、短进程优先调度算法：

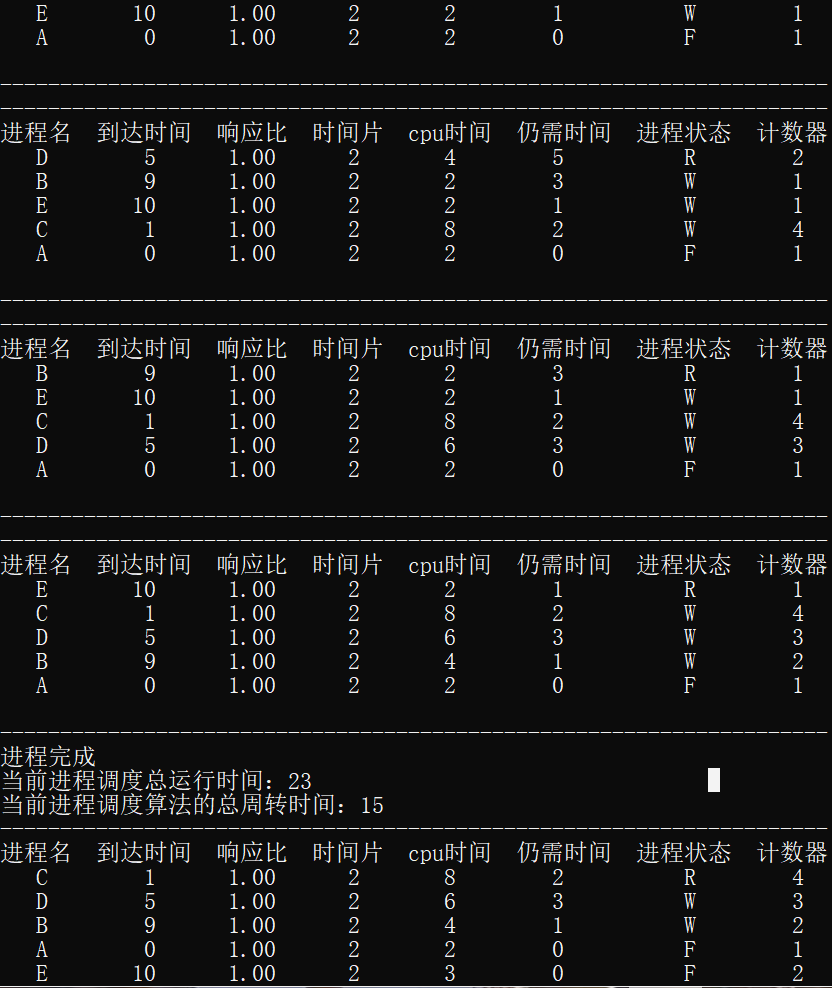

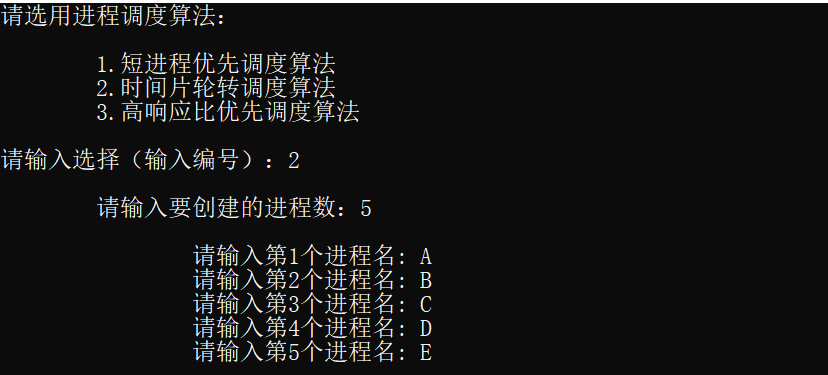

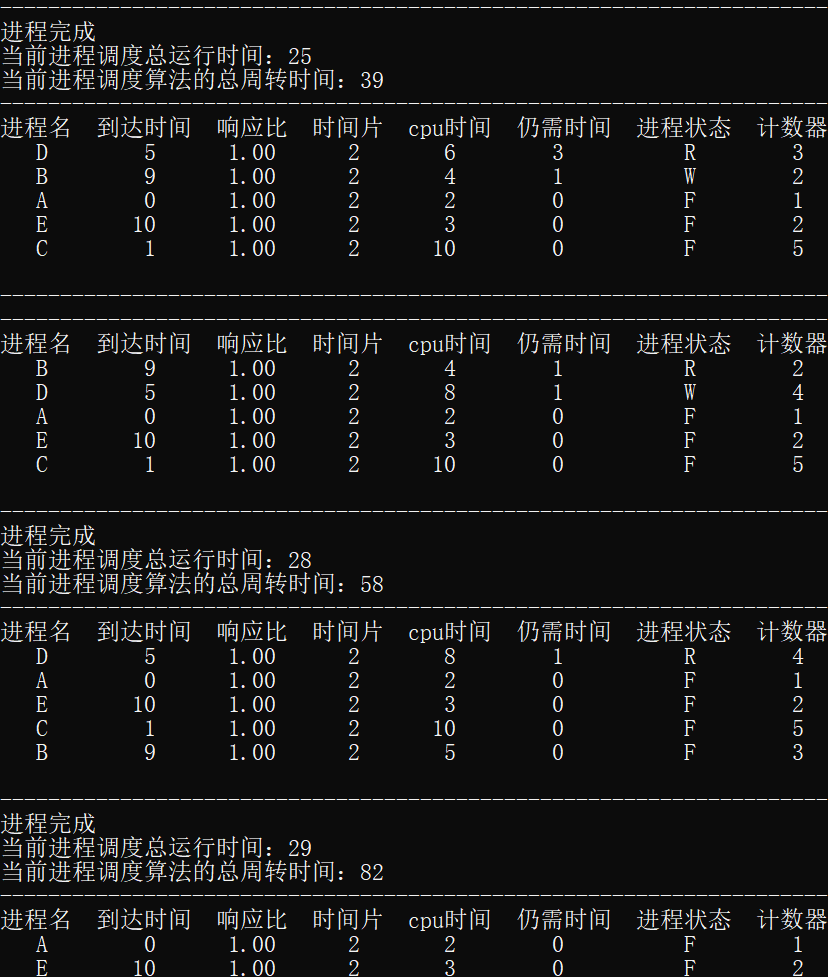

2、时间片轮转调度算法：

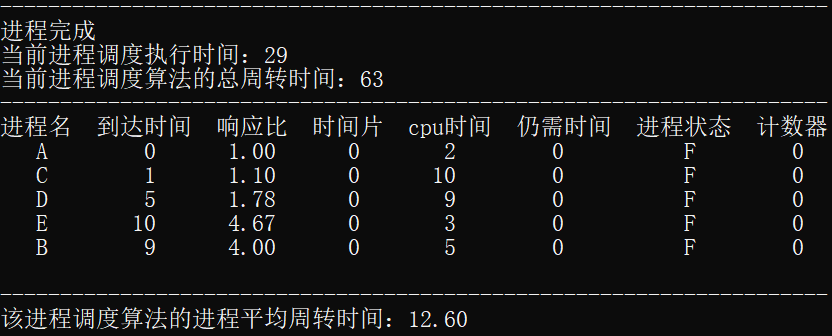

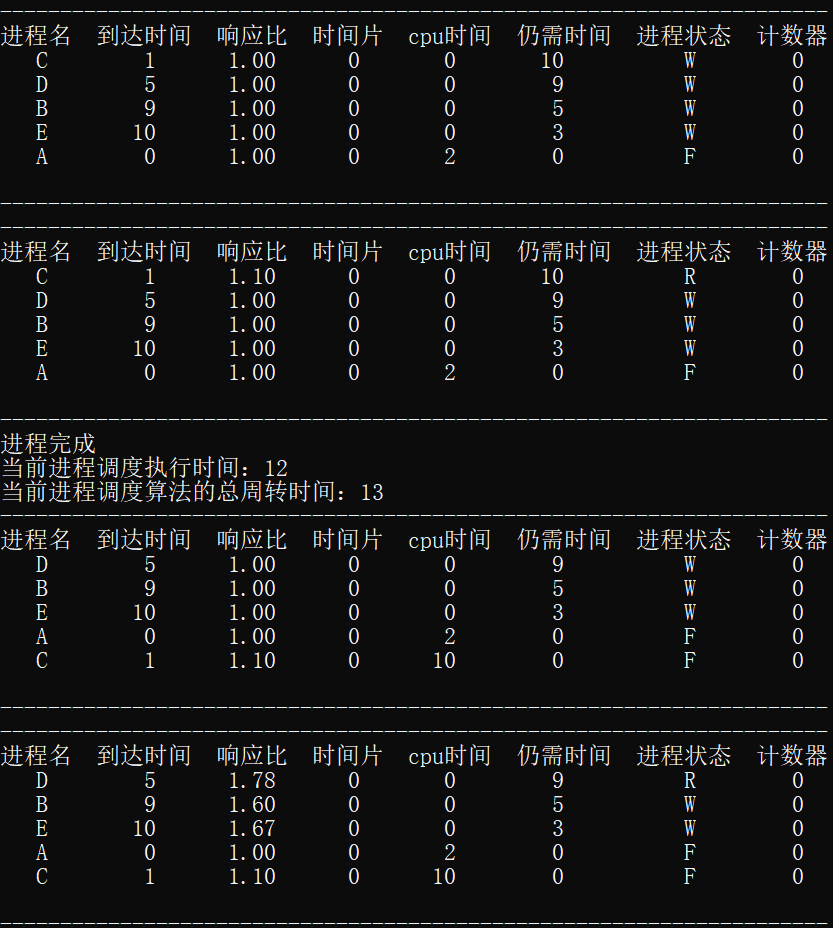

3、高响应比优先调度算法：

五、分析：

（1）短进程优先调度算法是一个非抢占策略，他的原则是下一次选择预计处理时间最短的进程，因此短进程将会越过长进程。该算法关注进程服务时间(运行时间)，即进程服务时间越短，其优先级越高，该算法的缺点是必须预知进程的运行时间，对于长进程不利以及未考虑进程的紧迫程度，该调度算法的平均周转时间最少，为10.60。
（2）时间片轮转调度算法是基于FCFS策略，将所有就绪进程排成一个就绪队列，并设置每间隔固定时间重新分配时间片。在该调度算法中，时间片的大小对系统性能的影响很大。如果时间片足够大，以至于所有进程都能在一个时间片内执行完毕，则时间片轮转调度算法就退化为先来先服务调度算法。如果时间片很小，那么处理机将在进程间过于频繁切换，使处理机的开销增大，而真正用于运行用户进程的时间将减少。因此该时间片时长的大小设置应适中，在本次实验中，该调度算法的平均周转时间最长，为16.40。
（3）高响应比优先调度算法中的响应比量化计算公式：R=(w+s)/s （R为响应比，w为等待处理的时间，s为预计的服务时间）。该算法是对先来先服务调度算法和短进程优先调度算法的一种综合平衡，同时考虑每个进程的等待时间和预计的服务时间。在每次进行进程调度时，先计算就绪进程队列中每个进程的响应比，从中选出响应比最高的进程运行。当进程的等待时间相同时，则要求服务时间越短，其响应比越高，有利于短进程。当要求服务时间相同时，进程的响应比由其等待时间决定，等待时间越长，其响应比越高，因而它实现的是先来先服务。对于长作业，作业的响应比可以随等待时间的增加而提高，当其等待时间足够长时，其响应比便可升到很高，从而也可获得处理机。在本次实验中，该调度算法的平均周转时间适中，为12.60。三种调度算法的进程平均周转时间排序：短进程优先调度算法 < 高响应比优先调度算法 < 时间片轮转调度算法。
