Boson Netsim 思科交换机仿真 完成公司简单组网 (VLAN和TRUNK配置)

本节基础https://blog.csdn.net/Cx2008Lxl/article/details/122803224

目录

1. 创建拓扑

2. 规划各设备IP地址和子网掩码

3. 规划各部门VLAN ID

4. 配置置交换机SW1、SW2名称、端口类型、IP地址

5. 配置各电脑的IP地址和子网掩码

6. 创建VLAN，配置VLAN至各端口

7. 查看VLAN配置正确性，SW1如（图16），SW2如（图17）：

8. 配置接口f0/12的Trunk，允许VLAN ID为300、400、500的数据包通过

9. 所有配置完毕，检查配置结果

---

1. 创建拓扑

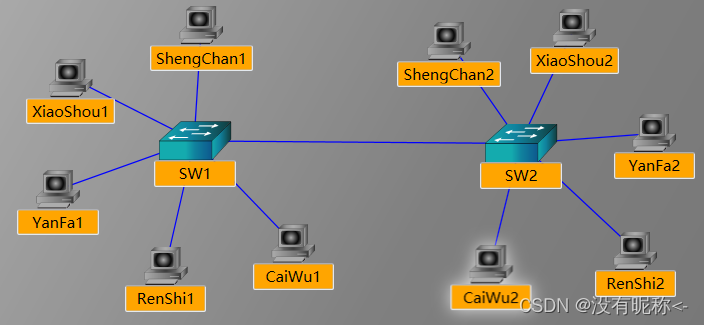

　　网络拓扑结构如（图12）。交换机接口如（表1）。

图12 网络拓扑结构

表1 交换机接口

SW1	接口	f0/1	f0/2	f0/3	f0/4	f0/5	f0/12
	终端	ShengChan1	XiaoShou1	YanFa1	RenShi1	CaiWu1	SW2
SW2	接口	f0/1	f0/2	f0/3	f0/4	f0/5	f0/12
	终端	ShengChan2	XiaoShou2	YanFa2	RenShi2	CaiWu2	SW1

2. 规划各设备IP地址和子网掩码

表2 各设备IP地址和子网掩码

部门	IP地址/子网掩码	部门	IP地址/子网掩码
生产部1	192.168.0.208/24	生产部2	192.168.0.214/24
销售部1	192.168.0.209/24	销售部2	192.168.0.215/24
研发部1	192.168.0.210/24	研发部2	192.168.0.216/24
人事部1	192.168.0.211/24	人事部2	192.168.0.217/24
财务部1	192.168.0.212/24	财务部2	192.168.0.218/24
SW1	192.168.0.213/24	SW2	192.168.0.219/24

3. 规划各部门VLAN ID

表3 各部门VLAN ID

部门	VLAN ID	部门	VLAN ID
生产部	100	销售部	200
研发部	300	人事部	400
财务部	500

4. 配置置交换机SW1、SW2名称、端口类型、IP地址

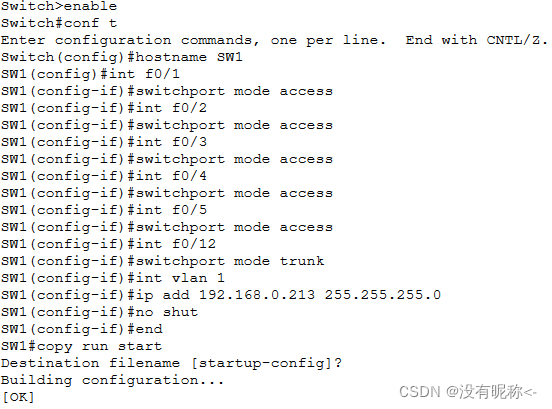

　　SW1配置代码如图13。SW2配置代码与SW1类似，仅IP地址不同。

图13 SW1配置名称、端口类型、IP地址

5. 配置各电脑的IP地址和子网掩码

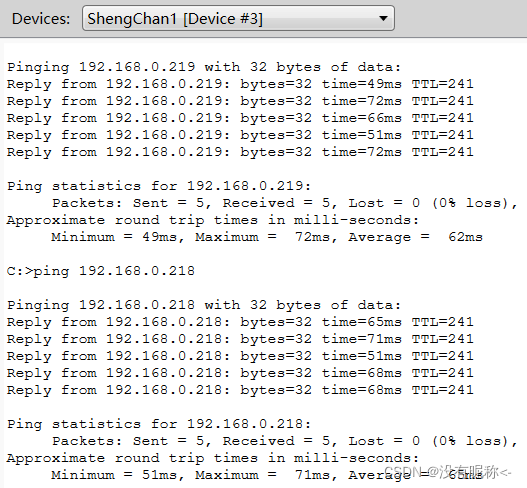

　　完成后各主机之间即可互相正常通信，测试配置正确性与网络连通性，如（图14）。生产部1 Ping 交换机SW2与财务部2均可正常通信，以上配置正确。

图14 测试网络连通性

6. 创建VLAN，配置VLAN至各端口

　　SW1的配置代码如（图15）。SW2的配置与SW1的配置相同。

图15 创建VLAN并配置VLAN至各端口

7. 查看VLAN配置正确性，SW1如（图16），SW2如（图17）：

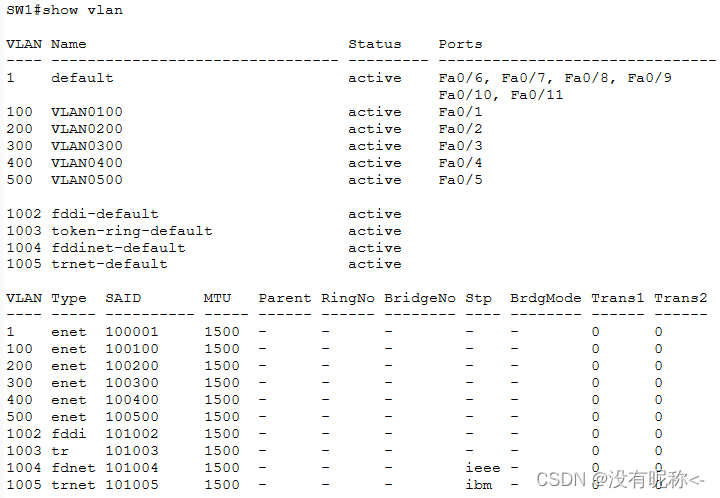

图16 SW1的VLAN信息

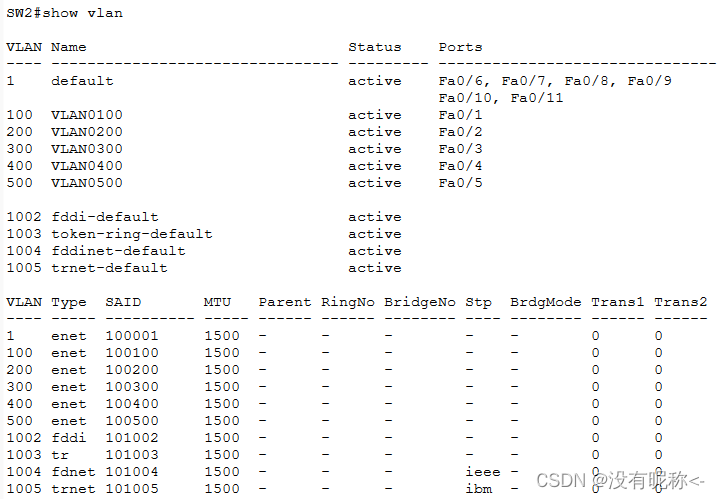

图17 SW2的VLAN信息

8. 配置接口f0/12的Trunk，允许VLAN ID为300、400、500的数据包通过

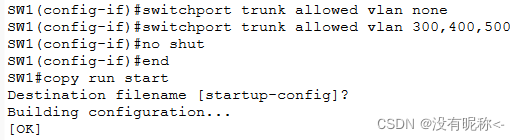

　　SW1的配置代码如（图16）。

图16 SW1的接口f0/12 Trunk配置

9. 所有配置完毕，检查配置结果

　　如（图17~21）。与需求相符。

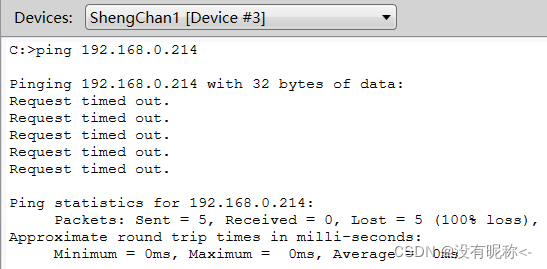

图17 生产部Ping测试结果

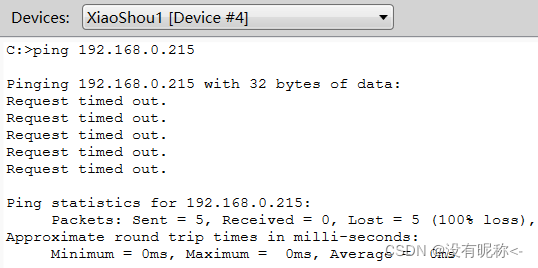

图18 销售部Ping测试结果

图19 研发部Ping测试结果

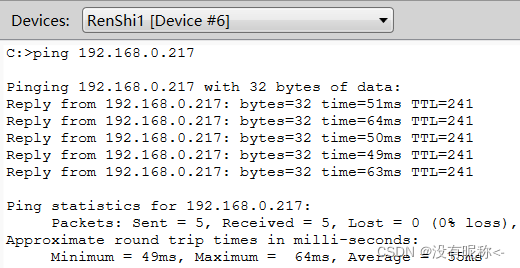

图20 人事部Ping测试结果

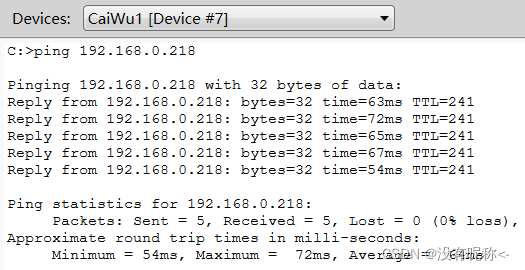

图21 财务部Ping测试结果
