SSD-TensorFlow 训练自己的数据并可视化

---

1. 源码下载

• GitHub下载地址：https://github.com/balancap/SSD-Tensorflow
• 解压 根目录中 checkpoint 文件夹下的 ssd_300_vgg.ckpt.zip 文件

解压方法：

unzip ssd_300_vgg.ckpt.zip

2. 数据准备

2.1. 标注数据

• 将自己的数据按照Pascal VOC格式进行标注
• 标注方法：可以 百度 / Google 搜索，网上有很多教程

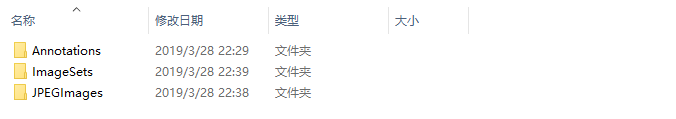

  标注完如下图：

  为了后续处理的方便，数据集命名为 VOC2007

2.2. 划分数据集

• 按照一定的比例划分为训练集、测试集和验证集
  通过Python代码脚本自动生成txt文件，train.txt, trainval.txt, test.txt, val.txt
• 划分代码如下：

# -*- coding: UTF-8 -*-
#程序功能：按照比例随机划分训练集、测试集和验证集
#读取xml文件存入xml_list
#随机读取xml_list的内容，按照比例存储在对应的txt中
#保存txt文件
import os, random
import copy#use copy.deepcopy to copy list
#xml的路径以及分配后的txt存储路径
xml_path = 'E:\Research\ShellDataset_Plus\ShellDataset\Annotations'
txt_path = 'E:\Research\ShellDataset_Plus\ShellDataset\JPEGImages'

test_percent = 0.1#测试集所占比例
val_percent = 0.1#验证集所占比例
xml_list = os.listdir(xml_path)

#remove the extend .xml
xml_list = [xml.split('.')[0] for xml in xml_list]

xml_len = len(xml_list)
#allot randomly
test = random.sample(xml_list, int(xml_len * test_percent))
trainval = copy.deepcopy(xml_list)
for xml in test:
    trainval.remove(xml)
val = random.sample(trainval, int(len(trainval) * val_percent))
train = copy.deepcopy(trainval)
for xml in val:
    train.remove(xml)

#renew txt and write
trainval_path = open(os.path.join(txt_path,'trainval.txt'),'w+')
train_path = open(os.path.join(txt_path,'train.txt'),'w+')
val_path = open(os.path.join(txt_path,'val.txt'),'w+')
test_path = open(os.path.join(txt_path,'test.txt'),'w+')
# add enter to each line
for trainval_xml in trainval:
    trainval_path.write(trainval_xml+'\n')
for train_xml in train:
    train_path.write(train_xml+'\n')
for val_xml in val:
    val_path.write(val_xml+'\n')
for test_xml in test:
    test_path.write(test_xml+'\n')

trainval_path.close()
train_path.close()
val_path.close()
test_path.close()

执行完会自动生成 train.txt, trainval.txt, test.txt, val.txt 文件~

2.3. 转换数据集格式

• 将图像数据转换为 .tfrecods 格式

2.3.1. 修改 pascalvoc_common.py

• 将训练类别更改为自己数据集中的类别
• 文件位置：SSD-Tensorflow-master —> datasets —> pascalvoc_common.py

# class表示自己数据集的标签，有几个写几个，此处列举3个
# CLASS表示大类，所有的CLASS可以相同，可以随便写
VOC_LABELS = {


    'none': (0, 'Background'),
    'class1': (1, 'CLASS1'),
    'class2': (2, 'CLASS2'),
    'class3': (3, 'CLASS3'),
}

2.3.2. 修改 pascalvoc_to_tfrecords.py

• 更改文件的83行读取方式为 ’rb’
• 文件位置： SSD-Tensorflow-master —> datasets —> pascalvoc_to_tfrecords.py

# 修改67行，可以修改几张图片转为一个tfrecords，此处100表示每100张图片生成1个.tfrecords文件
SAMPLES_PER_FILES = 100

# 然后更改文件的83行读取方式为’rb’，修改为如下形式
image_data = tf.gfile.FastGFile(filename, 'rb').read()

2.3.3. 创建 tf_conver_data.sh

• 创建位置：在 SSD-Tensorflow-master (根目录) 文件夹下创建该文件
• 此外，在根下创建 tfrecords 文件夹，用于存放转换完的数据

DATASET_DIR=./VOC2007/
OUTPUT_DIR=./tfrecords
python tf_convert_data.py \
    --dataset_name=pascalvoc \
    --dataset_dir=${

    DATASET_DIR} \
    --output_name=voc_2007_train \
    --output_dir=${

    OUTPUT_DIR}

2.3.4. 运行 tf_conver_data.sh
首先，赋予 tf_conver_data.sh 文件执行权限，再将格式标准化.
使用 vim 编辑器打开文件，并执行以下命令：

set ff=unix

保存并退出（命令：ESC ——> :wq）
在控制台执行：

chmod +x tf_conver_data.sh
sed -i 's/\r$//g' tf_conver_data.sh
./tf_conver_data.sh

执行效果：

ligy@lab729:~/SSD-Tensorflow-master$ ./tf_convert_data.sh
Dataset directory: ./VOC2007/
Output directory: ./tfrecords
>> Converting image 10080/10080
Finished converting the Pascal VOC dataset!

进入 tfrecords 文件夹，可以发现训练数据已经转换为 .tfrecords 格式.

3. 模型训练

3.1. 修改参数

3.1.1. 修改 train_ssd_network.py

• 修改说明：如果不将None改为一个具体的数值，训练会一直进行下去。
• 其他网络参数配置，可以根据需要在此文件中调整。（初学者建议先不要调整）

# 第63行，可以将600修改，表示多长时间保存一次模型
tf.app.flags.DEFINE_integer(
    'save_interval_secs', 600,
    'The frequency with which the model is saved, in seconds.')

# 修改第154行的最大训练步数，将None改为比如40000
（tf.contrib.slim.learning.training函数中max-step为None时训练会无限进行。）

3.2.2. 修改 nets/ssd_vgg_300.py

• 因为使用此网络结构，修改 87 和 88 行的类别

 default_params = SSDParams(
        img_shape=(300, 300),
        num_classes=21,   #根据自己的数据修改为类别+1，此处的 1 表示背景标签
        no_annotation_label=21, #根据自己的数据修改为类别+1
        feat_layers=['block4', 'block7', 'block8', 'block9', 'block10', 'block11'],
        feat_shapes=[(38, 38), (19, 19), (10, 10), (5, 5), (3, 3), (1, 1)],
        anchor_size_bounds=[0.15, 0.90],
        # anchor_size_bounds=[0.20, 0.90],

3.2.3. 修改 train_ssd_network.py

• 修改类别120行，GPU占用量，学习率，batch_size等
• 修改第135 行，num_classes 改为自己的种类数 + 1

# 根据自己的数据修改为类别+1
tf.app.flags.DEFINE_integer(
    'num_classes', 21, 'Number of classes to use in the dataset.')

3.2.4. 修改 eval_ssd_network.py

• 第66行，修改为自己的类别数 + 1

# =========================================================================== #
# Main evaluation flags.
# =========================================================================== #
tf.app.flags.DEFINE_integer(
    'num_classes', 9, 'Number of classes to use in the dataset.')

3.2.5. 修改 datasets/pascalvoc_2007.py

TRAIN_STATISTICS = {


    'none': (0, 0),
    'car': (192, 234),   192表示图片的数量，234表示边界框的数量
    'person': (1554, 2862),
    'dog': (558, 1230),
    ...
    'total': (10080, 18798),   10080表示训练图片的综述，18798表示边界框的总数
}
TEST_STATISTICS = {


    'none': (0, 0),
    'car': (1, 1),
    'person': (1, 1),
    'dog': (1, 1),
    ...
    'total': (20, 20),
}
SPLITS_TO_SIZES = {


    'train': 8165,   #训练的图片数量
    'test': 1008,    #测试的图片数量
}
SPLITS_TO_STATISTICS = {


    'train': TRAIN_STATISTICS,
    'test': TEST_STATISTICS,
}
NUM_CLASSES = 20    #数据集的种类，此处不用加上背景

3.2.6. 执行训练

在SSD根目录下编写训练脚本 train.sh

DATASET_DIR=./tfrecords
TRAIN_DIR=./log/
CHECKPOINT_PATH=./checkpoints/ssd_300_vgg.ckpt
python train_ssd_network.py \
    --train_dir=${

    TRAIN_DIR} \
    --dataset_dir=${

    DATASET_DIR} \
    --dataset_name=pascalvoc_2007 \
    --dataset_split_name=train \
    --model_name=ssd_300_vgg \
    --checkpoint_path=${

    CHECKPOINT_PATH} \
    --checkpoint_exclude_scopes =ssd_300_vgg/conv6,ssd_300_vgg/conv7,ssd_300_vgg/block8,ssd_300_vgg/block9,ssd_300_vgg/block10,ssd_300_vgg/block11,ssd_300_vgg/block4_box,ssd_300_vgg/block7_box,ssd_300_vgg/block8_box,ssd_300_vgg/block9_box,ssd_300_vgg/block10_box,ssd_300_vgg/block11_box \
    --save_summaries_secs=60 \
    --save_interval_secs=600 \
    --weight_decay=0.0005 \
    --optimizer=adam \
    --learning_rate=0.001 \
    --batch_size=8 \
    --ignore_missing_vars = True \

赋予 train.sh 文件执行权限，再将格式标准化.
使用 vim 编辑器打开文件，并执行以下命令：

set ff=unix

保存并退出（命令：ESC ——> :wq）
在控制台执行：

chmod +x train.sh
sed -i 's/\r$//g' train.sh
./train.sh

此处训练时间由训练迭代次数、GPU等决定。

---

4. 测试评价

4.1. 转换数据格式

将需要测试的数据集转换为 .tfrecords 格式
在 VOC2007 中创建一个test文件夹，用于存放需要验证的数据

• 在SSD根目录创建一个 tf_convert_testdata.sh 文件

DATASET_DIR=./VOC2007/
OUTPUT_DIR=./tfrecords/test
python tf_convert_data.py \
    --dataset_name=pascalvoc \
    --dataset_dir=${

    DATASET_DIR} \
    --output_name=voc_2007_test \
    --output_dir=${

    OUTPUT_DIR}

4.2. 验证精度

• 在SSD-Tensorflow-master文件夹下建立一个test.sh文件

# -*- coding: UTF-8 -*-
DATASET_DIR=./tfrecords/test/    #保存的转换为tfrcodes格式的数据
EVAL_DIR=./log_eval/   # Directory where the results are saved to
CHECKPOINT_PATH=./log/model.ckpt-40000   #换为自己训练的模型
 python3 ./eval_ssd_network.py \
        --eval_dir=${

    EVAL_DIR} \
        --dataset_dir=${

    DATASET_DIR} \
        --dataset_name=pascalvoc_2007 \
        --dataset_split_name=test \
        --model_name=ssd_300_vgg \
        --checkpoint_path=${

    CHECKPOINT_PATH} \
        --batch_size=1

执行结果：

···
INFO:tensorflow:Evaluation [100/1008]
INFO:tensorflow:Evaluation [200/1008]
INFO:tensorflow:Evaluation [300/1008]
INFO:tensorflow:Evaluation [400/1008]
INFO:tensorflow:Evaluation [500/1008]
INFO:tensorflow:Evaluation [600/1008]
INFO:tensorflow:Evaluation [700/1008]
INFO:tensorflow:Evaluation [800/1008]
INFO:tensorflow:Evaluation [900/1008]
INFO:tensorflow:Evaluation [1000/1008]
INFO:tensorflow:Evaluation [1008/1008]
2019-03-29 10:40:43.982762: W ./tensorflow/core/grappler/optimizers/graph_optimizer_stage.h:230] Failed to run optimizer ArithmeticOptimizer, stage HoistCommonFactor. Error: Node average_precision_voc07/ArithmeticOptimizer/HoistCommonFactor_Add_AddN is missing output properties at position :0 (num_outputs=0)
AP_VOC07/mAP[0.80815487204921244]
AP_VOC12/mAP[0.84965517094243659]
INFO:tensorflow:Finished evaluation at 2019-03-29-02:40:44
Time spent : 53.065 seconds.
Time spent per BATCH: 0.053 seconds.

可以看到执行完毕！

4.2. 单张图片检测

• 利用 notebooks 文件夹下 ssd_notebook.ipynb 显示训练测试模型的结果

4.2.1. 创建并修改 ssd_notebook.py

• 新建一个 ssd_notebook.py 文件，并将ssd_notebook.ipynb中的代码写入并修改为自己需要的。
  代码如下：（需要修改的位置已加注释）

import os
import math
import random

import numpy as np
import tensorflow as tf
import cv2

slim = tf.contrib.slim

#matplotlib inline
import matplotlib
matplotlib.use('Agg')
import matplotlib.pyplot as plt
import matplotlib.image as mpimg

import sys
sys.path.append('../')

from nets import ssd_vgg_300, ssd_common, np_methods
from preprocessing import ssd_vgg_preprocessing
from notebooks import visualization

# TensorFlow session: grow memory when needed. TF, DO NOT USE ALL MY GPU MEMORY!!!
gpu_options = tf.GPUOptions(allow_growth=True)
config = tf.ConfigProto(log_device_placement=False, gpu_options=gpu_options)
isess = tf.InteractiveSession(config=config)

# Input placeholder.
net_shape = (300, 300)
data_format = 'NHWC'
img_input = tf.placeholder(tf.uint8, shape=(None, None, 3))
# Evaluation pre-processing: resize to SSD net shape.
image_pre, labels_pre, bboxes_pre, bbox_img = ssd_vgg_preprocessing.preprocess_for_eval(
    img_input, None, None, net_shape, data_format, resize=ssd_vgg_preprocessing.Resize.WARP_RESIZE)
image_4d = tf.expand_dims(image_pre, 0)

# Define the SSD model.
reuse = True if 'ssd_net' in locals() else None
ssd_net = ssd_vgg_300.SSDNet()
with slim.arg_scope(ssd_net.arg_scope(data_format=data_format)):
    predictions, localisations, _, _ = ssd_net.net(image_4d, is_training=False, reuse=reuse)

# Restore SSD model.
ckpt_filename = '../log/model.ckpt-40000'  #此处改为自己的模型
isess.run(tf.global_variables_initializer())
saver = tf.train.Saver()
saver.restore(isess, ckpt_filename)

# SSD default anchor boxes.
ssd_anchors = ssd_net.anchors(net_shape)

# Main image processing routine.
def process_image(img, select_threshold=0.5, nms_threshold=.45, net_shape=(300, 300)):
    # Run SSD network.
    rimg, rpredictions, rlocalisations, rbbox_img = isess.run([image_4d,
    predictions, localisations, bbox_img],feed_dict={

    img_input: img})

    # Get classes and bboxes from the net outputs.
    rclasses, rscores, rbboxes = np_methods.ssd_bboxes_select(
            rpredictions, rlocalisations, ssd_anchors,
            select_threshold=select_threshold, img_shape=net_shape, num_classes=9, decode=True)

    rbboxes = np_methods.bboxes_clip(rbbox_img, rbboxes)
    rclasses, rscores, rbboxes = np_methods.bboxes_sort(rclasses, rscores, rbboxes, top_k=400)
    rclasses, rscores, rbboxes = np_methods.bboxes_nms(rclasses, rscores, rbboxes, nms_threshold=nms_threshold)
    # Resize bboxes to original image shape. Note: useless for Resize.WARP!
    rbboxes = np_methods.bboxes_resize(rbbox_img, rbboxes)
    return rclasses, rscores, rbboxes

# Test on some demo image and visualize output.
path = '../demo/'    #存放验证图片的位置
image_names = sorted(os.listdir(path))

for i in range(19):    #此处的19为本人的demo下放了19张图片，可以一次性检测19张图片
	img = mpimg.imread(path + image_names[-i+1])
	rclasses, rscores, rbboxes =  process_image(img)
	# visualization.bboxes_draw_on_img(img, rclasses, rscores, rbboxes, visualization.colors_plasma)
	visualization.plt_bboxes(i, img, rclasses, rscores, rbboxes)

4.2.2. 修改 visualization.py

====================================================================================
# 修改45行，将函数定义中的参数添加一个 img
def draw_lines(img, lines, color=[255, 0, 0], thickness=2):

====================================================================================
# 将最后一行的
plt.show()

# 修改为
plt.savefig("%d.jpg"%(nm+1))
====================================================================================

执行 ssd_notebook.py ，即可在notebooks文件夹下看到检测的结果。

---

参考资料：
[1]. SSD-tensorflow 训练自己的数据并显示训练结果
[2]. 目标检测SSD+Tensorflow 训练自己的数据集
