PXE真正完成批量自动安装

前言：

对与运维人员来说，如何安装操作系统简直就是轻而易举；但当我们面对大量需要安装系统的环境时，自动化安装系统就成了一项必备的技能；接下来就跟着小编一起来用PXE批量安装操作系统吧！

一、PXE的概念及原理

1.1 pxe概念

PXE(预启动执行环境)是由Inter公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或整个操作系统。

1.2 pxe原理

PXE 严格来说并不是一种安装方式，而是一种引导的方式。进行 PXE 安装的必要条件是要安装的计算机中包含一个 PXE 支持的网卡（NIC），即网卡中必须要有 PXE Client。PXE （Pre-boot Execution Environment）协议使计算机可以通过网络启动。协议分为 client 和 server 端，PXE client 在网卡的 ROM 中，当计算机引导时，BIOS 把 PXE client 调入内存执行，由 PXE client 将放置在远端的文件通过网络下载到本地运行。

运行 PXE 协议需要设置 DHCP 服务器 和 TFTP 服务器。DHCP 服务器用来给 PXE client（将要安装系统的主机）分配一个 IP 地址，由于是给 PXE client 分配 IP 地址，所以在配置 DHCP 服务器时需要增加相应的 PXE 设置。此外，在 PXE client 的 ROM 中，已经存在了 TFTP Client。PXE Client 通过 TFTP 协议【端口69】到 TFTP Server 上下载所需的文件。

1.3PXE批量部署的优点

  • 1、规模化：同时装配多台服务器

  • 2、自动化：安装系统、配置各种服务

  • 3、远程实现：不需要光盘、U盘等安装介质

1.4搭建PXE的必要条件

前提条件：

  • 客户机的网卡支持 PXE 协议（集成 BOOTROM 芯片），且主板支持网络引导。
  • 网络中有一台 DHCP 服务器以便为客户机自动分配地址、指定引导文件位置。
  • 服务器通过 TFTP（Trivial File Transfer Protocol，简单文件传输协议）提供引导镜像文件的下载。

其中，第一个条件实际上是硬件要求，目前绝大多数服务器和大多数 PC 都能够提供此支持，只需在 BIOS 设置中允许从 Network 或LAN 启动即可。

二. KickStart 概述

KickStart 是一种无人职守安装方式。KickStart 的工作原理是通过记录典型的安装过程中所需人工干预填写的各种参数，并生成一个名为 ks.cfg 的文件；在其后的安装过程中（不只局限于生成 KickStart 安装文件的机器）当出现要求填写参数的情况时，安装程序会首先去查找 KickStart 生成的文件，当找到合适的参数时，就采用找到的参数，当没有找到合适的参数时，才需要安装者手工干预。
这样，如果 KickStart 文件涵盖了安装过程中出现的所有需要填写的参数时，安装者完全可以只告诉安装程序从何处取 ks.cfg 文件，然后去忙自己的事情。等安装完毕，安装程序会根据 ks.cfg 中设置的重启选项来重启系统，并结束安装。

三. PXE服务的构建过程及所需安装包

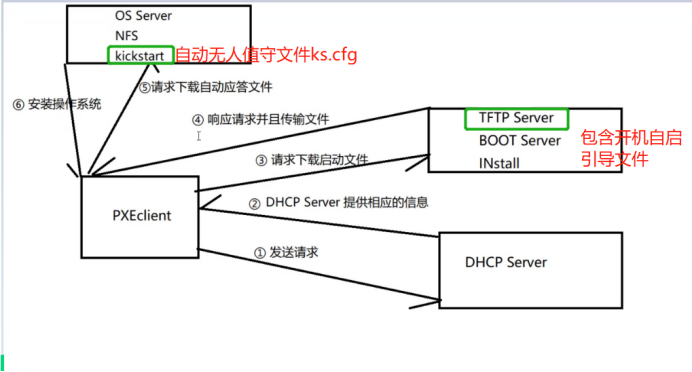

1.PXE服务器和客户机的工作过程：

 1.PXE客户机发出DHCP请求，向DHCP服务器申请IP地址。
 2.DHCP服务器响应PXE客户机的请求，自动从IP地址池中分配一个IP地址给PXE客户机，并且告知PXE客户机：TFTP服务器的IP地址和PXE引导程序文pxelinux.0，默认在TFTP共享目录/var/lib/tftpboot/下
 3.PXE客户机向TFTP服务器发起获取pxelinux.0引导程序文件的请求。
 4.TFTP服务器响应PXE客户机的请求，将其共享的pxelinux.0文件传输给PXE客户机。
 5.PXE客户机通过网络来启动到系统安装主界面。
 6.PXE客户机向文件共享服务器（ftp、http、nfs等）发起获取centos或windows系统安装文件的请求。
 7.文件共享服务响应PXE客户机的请求，将共享的系统安装文件传输给PXE客户机。
 8.PXE客户机进入到安装提示向导界面，用户需要手动来完成系统安装的操作

在这里插入图片描述
2.搭建 PXE 远程安装服务器所需安装包：

1.vsftpd   //用来放置安装镜像，通过ftp访问镜像安装
2.dhcp.x86_64 12:4.2.5-7pd-3.0.2-27.el7.x86_64.r9.el7.centos  //用来给客户机分配ip
3.syslinux-4.05-15.el7.x86_64.rpm  //用来提供pxe的引导程序
4.tftp-server.x86_64 0:5.2-22.el7.rpm   //用来提供引导镜像文件的下载
5.xinetd.x86_64 2:2.3.15-14.el7    //用来托管tftp
6.system-config-kickstart.noarch 0:2.9.7-1.el7.rpm   //用来无人值守安装

四. 环境准备：

一台作为pxe服务器，一台作为裸金属客户机，绑定同一块网卡，裸金属客户机vmnet1网卡取消勾选dhcp配置

关闭selinux和防火墙

主机服务器地址：192.168.10.12 主机名：KY19

一台主机：

1）配置`双网卡` 一个作用是dhcp,一个是使用网络源安装环境包
2）DHCP部署
3）tftp-server 服务器通过 TFTP（Trivial File Transfer Protocol，简单文件传输协议）提供引导镜像文件的下载。
4）syslinux  //用来提供pxe的引导程序
5）xinetd  //用来托管tftp
6）vsftpd   //用来放置安装镜像，通过ftp访问镜像安装
7）kickstart //用来无人值守安装

4.1具体步骤如下：

4.1.1 添加一块新网卡并配置**

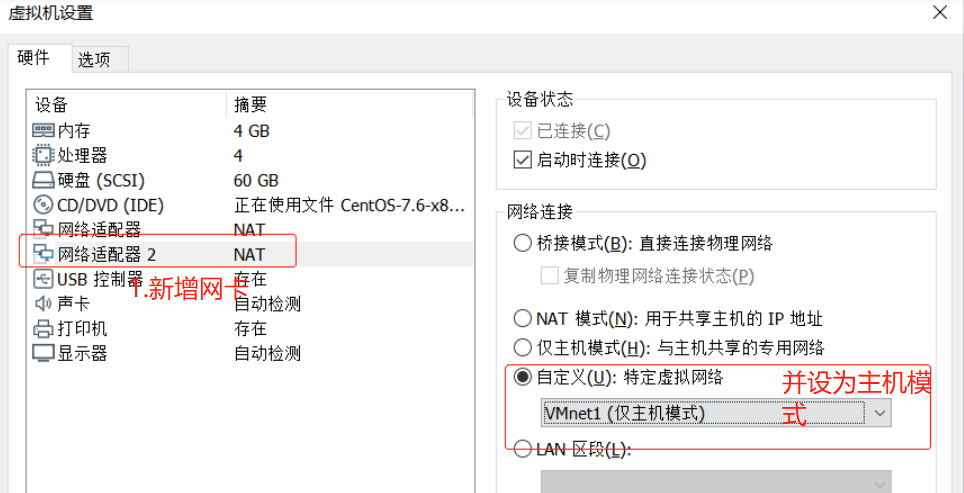

4.1.1.1新建网卡

在这里插入图片描述

4.1.1.2查看vmware1的网段

在这里插入图片描述

4.1.1.3 复制网卡并编辑

在这里插入图片描述
在这里插入图片描述

4.1.1.4重启网卡并查看

在这里插入图片描述

4.1.2 安装TFTP服务

在这里插入图片描述

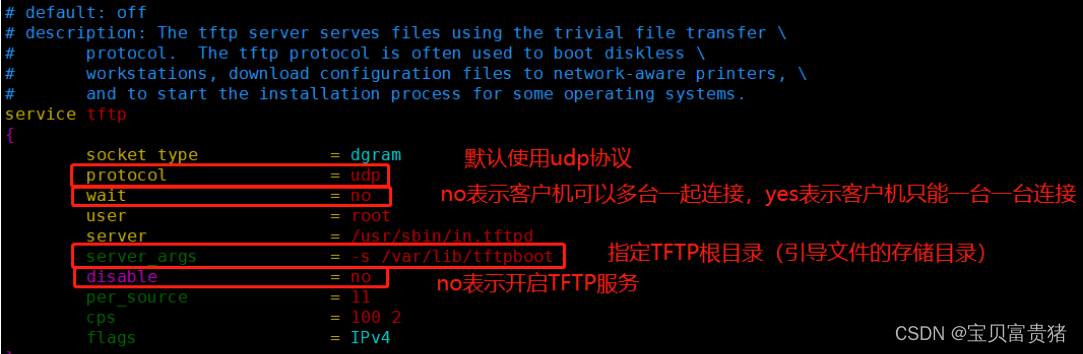

4.1.3修改TFTP服务的配置文件，并开启服务

service tftp
{


        socket_type             = dgram
        protocol                = udp
        wait                    = no    //wait no表示客户机可以多台一起连接，yes表示客户机只能一台一台连接，表示是否开启多线程一起工作，否则需要等待
        user                    = root
        server                    = /usr/sbin/in.tftpd
        server_args             = -s /var/lib/tftpboot    //指定TFTP根目录（引导文件的存储路径） -c允许上传
        disable                 = no   //disable no表示开启TFTP服务
        per_source              = 11    //通过限制一个主机的最大连接数，从而防止某个主机独占某个服务,这里每个IP地址的连接数是11个
        cps                     = 100 2   //表示服务器最多启动100个连接，如果达到这个数目将停止启动新服务2秒。在此期间不接受任何请求
        flags                   = IPv4
}

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

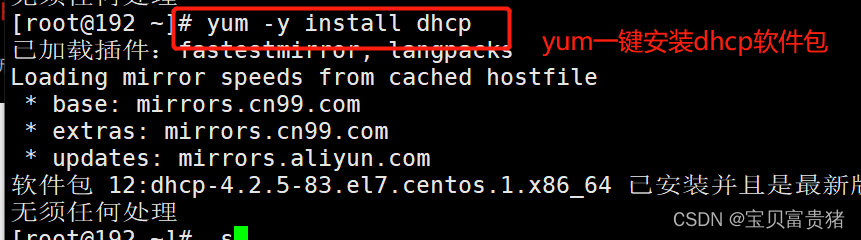

4.1.4安装DHCP服务在这里插入图片描述

4.1.5修改DHCP服务的配置文件并开启服务

yum -y install dhcp
cp -rfp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

配置文件里做如下设置：
vim /etc/dhcp/dhcpd.conf
ddns-update-style none;   // 禁止动态更新

subnet 192.168.100.0 netmask 255.255.255.0 {

         //配置网段
  range 192.168.100.40 192.168.100.50;  //配置地址池
  option routers 192.168.100.100;   //配置网关
  option domain-name-servers 114.114.114.114;
  next-server 192.168.100.100;    //指定tftp服务器的地址（*）
  filename "pxelinux.0";    //指定pxe引导程序的文件名（*）
}

systemctl start dhcpd
systemctl enable dhcpd

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

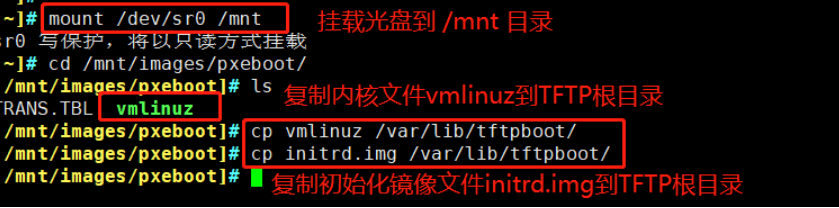

4.1.6 准备Linux内核、初始化镜像文件

#准备 tftp 需要共享出去的文件
mount /dev/sr0 /mnt
cd /mnt/images/pxeboot/
#内核文件 内核初始化镜像文件    /var/lib/tftpboot/ 站点
ls
cp vmlinuz /var/lib/tftpboot/
cp initrd.img   /var/lib/tftpboot/

在这里插入图片描述

4.1.7准备PXE引导程序

pxelinux.0是个二进制文件，主要作用相当于一个系统安装步骤的指引，引导客户端如何安装系统
yum provides */pxelinux.0   #查找这个文件是由哪个软件包安装的，当不是一个路径和一个软件包时用*/
yum -y install syslinux
rpm -ql syslinux | grep pxelinux   #查找pxe引导程序的位置
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/   #拷贝到tftp的根目录下，系统引导文件
注，只有安装了 system-config-kickstart 软件包，才会有/usr/share/syslinux/目录及目录中的文件

在这里插入图片描述

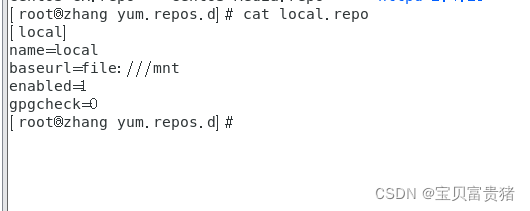

4.1.8安装FTP服务，准备CentOS 7 安装源

在这里插入图片描述
在这里插入图片描述

4.1.9配置启动菜单文件（默认文件名为default，位于TFTP根目录的pxelinux.cfg子目录下）

mkdir /var/lib/tftpboot/pxelinux.cfg    //默认pxelinux.cfg是没有的需要手动创建，注意它是一个目录而非文件虽然是以.cfg结尾

以下为纯手工配置default菜单文件
vim /var/lib/tftpboot/pxelinux.cfg/default
default auto //指定默认入口名称 ，对应下面的label auto
prompt 1 //设置是否等待用户选择，1 表示等待用户控制，0表示不等待用户控制，安装时会出现boot:如果按回车表示选择auto模式


label auto   //默认的图形安装
      kernel vmlinuz
      append initrd=initrd.img method=ftp://192.168.100.100/centos7    //method必须指定网络路径

label linux text    //文本安装模式，出现boot：时输入linux text
      kernel vmlinuz
      append text initrd=initrd.img method=ftp://192.168.100.100/centos7

label linux rescue    //救援模式，出现boot：时输入linux rescue
      kernel vmlinuz
	  append rescue initrd=initrd.img method=ftp://192.168.100.100/centos7

在这里插入图片描述
在这里插入图片描述

4.1.10关闭防火墙，验证PXE网络安装

在这里插入图片描述
做完以上步骤，打开虚拟机安装一台虚拟机。安装成功之后，开启一下，看是否能成功，如果能成功，说明之前的步骤是没有问题，如果有问题则需要去检查之前的内容是不是哪里出错了。

使用 VMware创建的虚拟机进行测试，虚拟机内存至少需要 2GB，否则在启动安装时可能会报错。

开启虚拟机，在提示字符串“boot:”后直接按Enter键（或执行“auto”命令），将会自动通过网络下载安装文件，并进入默认的图形安装入口

若执行“linux text”命令，则进入文本安装入口；若执行 “linux rescue”命令，则进入救援模式。

五. 实现Kickstart无人值守安装

5.1 准备安装应答文件

1.准备安装应答文件
(1）安装system-config-kickstart工具yum install -y system-config-kickstart

(2）打开"Kickstart配置程序”窗口

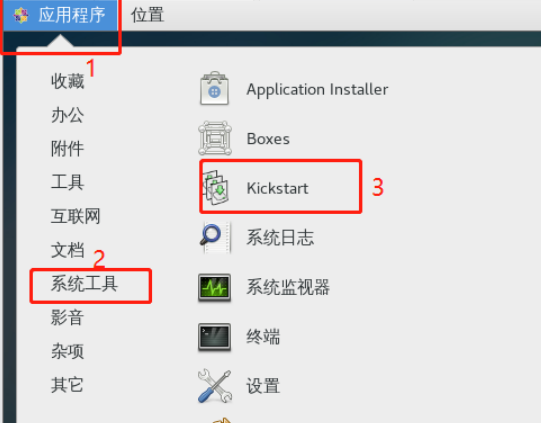

通过桌面菜单"应用程序"-->"系统工具"-->"Kickstart”打开或执行"system-config-kickstart”命令打开

(3）配置kickstart选项
基本配置:
默认语言设为"中文(简体)”时区设为"Asia/ shanghai"
设置root密码
高级配置中勾选"安装后重启"。
安装方法:
选FTP
FTP服务器:ftp://192.168.100.100
FTP目录: centos7

准备安装应答文件 yum install -y system-config-kickstart
#在 CentOS 7 系统中安装 system-config-kickstart，工具之后，即可通过图形化向导工具来配置安装应答文件。如果用户对自动应答文件的配置比较熟悉，也可以直接编辑 CentOS 7
安装后自动创建的应答文件（/root/anaconda-ks.cfg），根据需要适当修订后使用。

①、安装system-config-Kickstart工具在这里插入图片描述
②、打开“Kickstart 配置程序”窗口

准备安装应答文件
yum install -y system-config-kickstart   #在 CentOS 7 系统中安装 system-config-kickstart 工具之后，即可通过图形化向导工具来配置安装应答文件。如果用户对自动应答文件的配置比较熟悉，也可以直接编辑 CentOS 7 安装后自动创建的应答文件（/root/anaconda-ks.cfg），根据需要适当修订后使用。

配置Kickstart（图形化）
默认语言设为 中文（简体)
时区设为 Asia/Shanghai
设置root密码
高级配置中勾选 安装后重启
安装方法选择 FTP
FTP服务器 ftp://TFTPIP
FTP目录 centos7

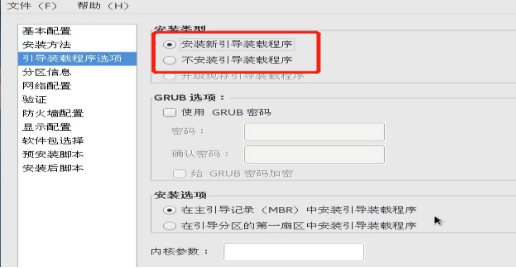

引导装载程序选项：安装新引导装载程序
主引导记录：清除主引导记录
分区：删除所有现存分区
磁盘标签：初始化磁盘标签

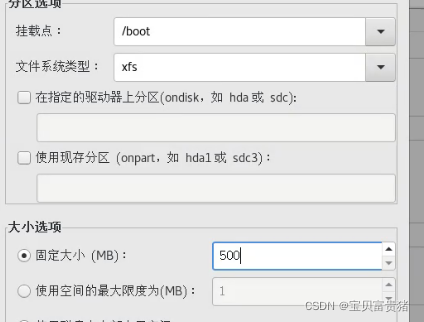

添加分区：正常分区（需求）
添加网络设备 ens33
网络类型设为 DHCP
验证：无需操作

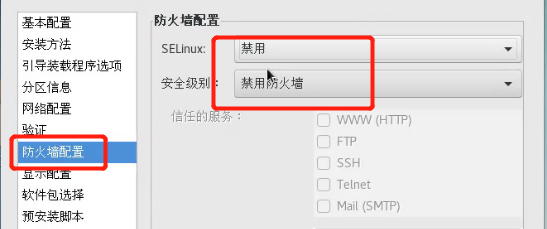

防火墙：禁用

在这里插入图片描述
或者：
在这里插入图片描述

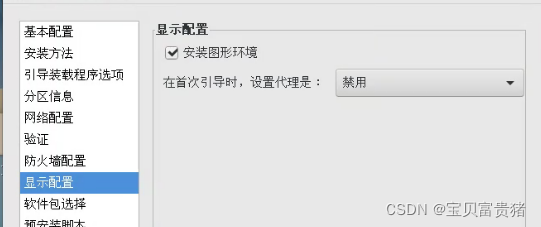

③、配置Kickstart选项
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

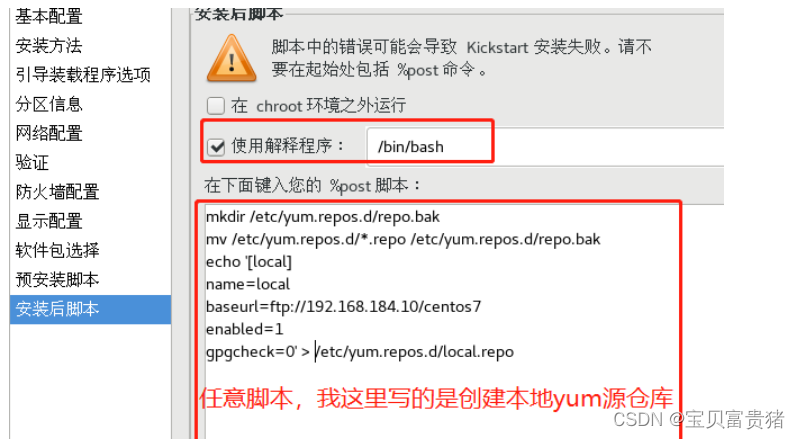

安装后脚本的运行

mkdir /etc/yum.repos.d/bak
mv /etc/yum.repos.d/*.repo /etc/yum.repos.d/bak
echo "[local]
name=local
baseurl=ftp://192.168.100.100/centos7
enabled=1
gpgcheck=0" > /etc/yum.repos.d/local.repo

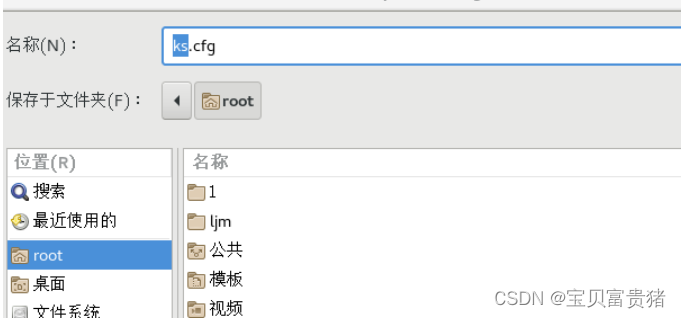

④、保存自动应答文件
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

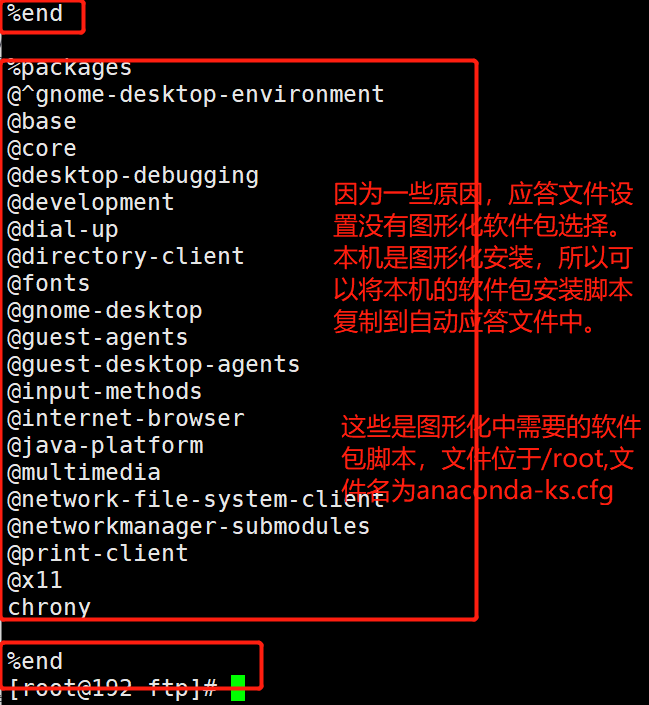

⑤、配置需要安装的软件包
在这里插入图片描述
在这里插入图片描述

如要求最小化安装，可复制下面内容：
vim ks.cfg
%packages
@^minimal
%end

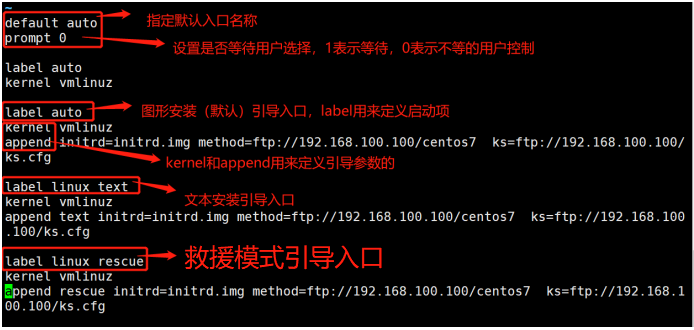

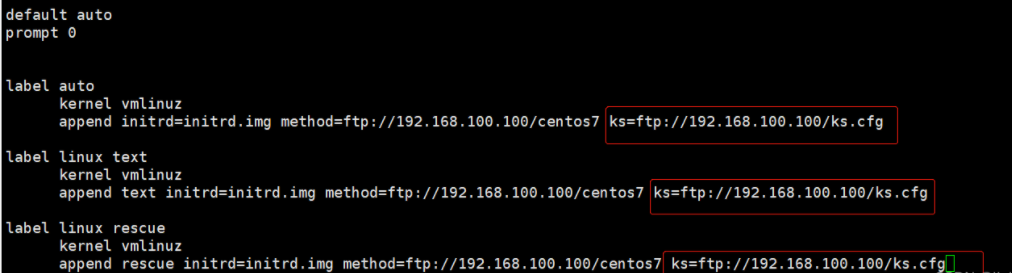

⑥、编辑引导菜单文件 default，添加 ks 引导参数
在这里插入图片描述
在这里插入图片描述

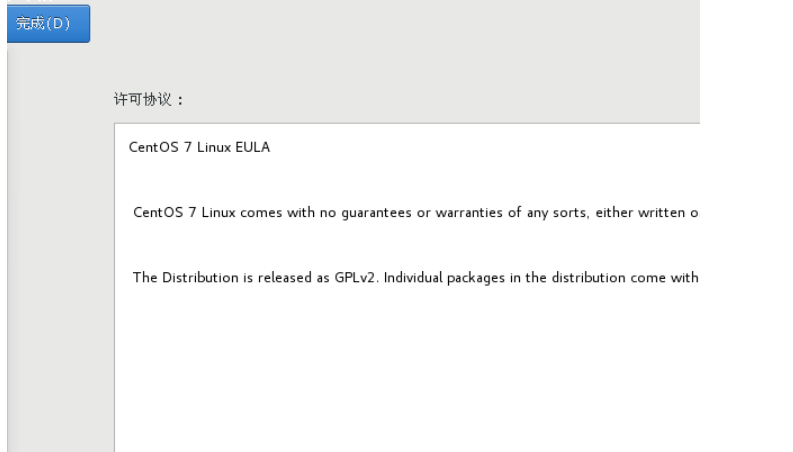

5.2、验证无人值守安装

当客户机每次以PXE方式引导时，将自动下载 ks.cfg 应答文件，然后根据其中的设置安装CentOS 7 系统，而无需手工干预。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
安装成功，dhcp分配ip

六、总结

1、部署PXE远程安装服务

2、实现PXE+kickstart无人值守安装操作系统
