我…到底想要的是什么？

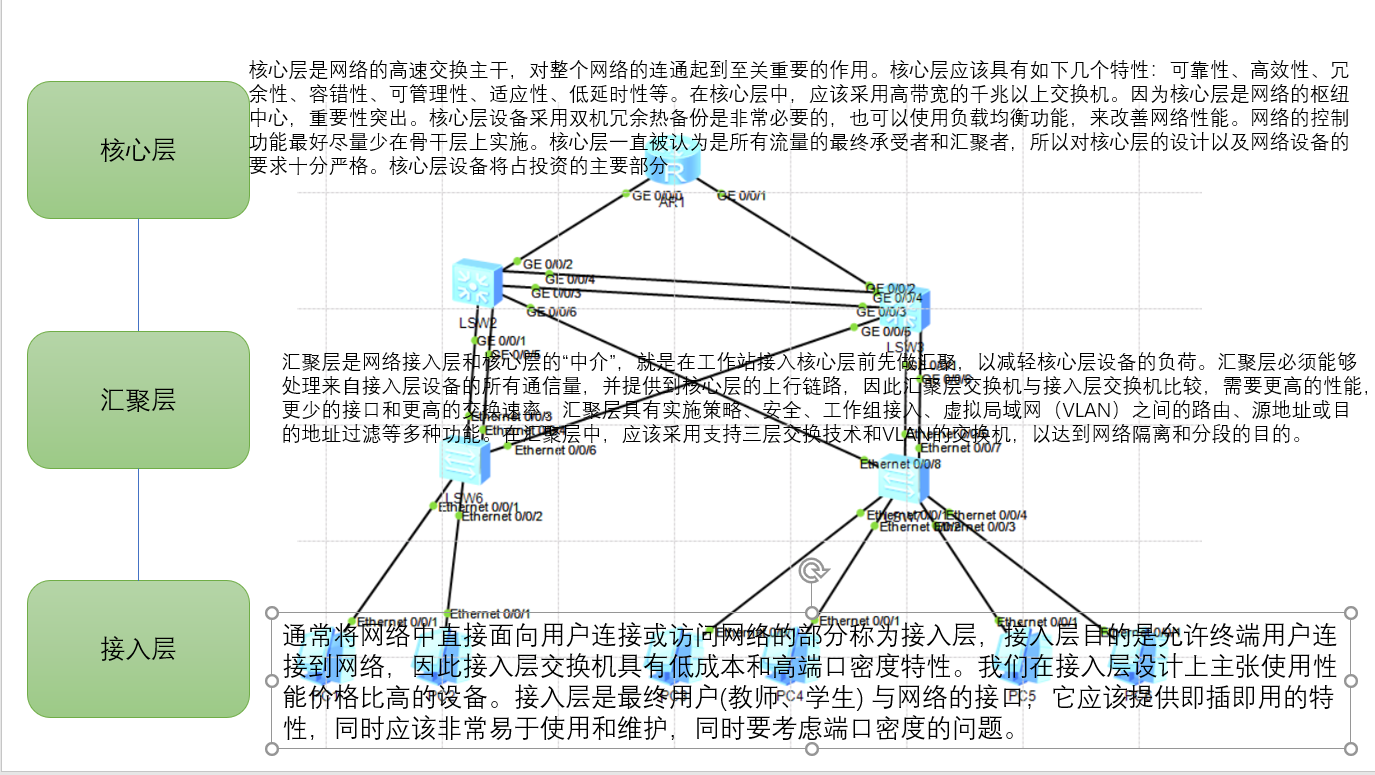

三层架构
SVI 交换虚拟接口——管理VLAN
二层交换机物理接口正常无法配置ip地址；故存在一个SVI（交换虚拟接口）接口
该接口可以配置ip地址，出厂存在MAC地址；用于远程登录该设备；该接口默认在vlan1 中，故vlan1就被称为默认的管理vlan；
多层交换机存在多个SVI
在交换机上三层的虚拟接口，可以进行IP地址的配置
该接口默认处于VLAN１，可以人为的切换
二层交换机仅存在一个svi，默认在vlan1中，转移到其他vlan时，之前的vlanif接口将自动被关闭；
三层交换机支持多个SVI接口，所有的svi可以共存；
二层交换机就是交换机
没有所谓的四层交换机，都是吹出来到
三层交换机就是路由器和交换机的结合
五层交换机（应用层交换机），在应用层层面上策略多于三层
在默认情况下，３层交换机的所有接口，处于２层模式
[Huawei]interface Vlanif 2
[Huawei-Vlanif2]ip address 192.168.2.1 24
若其他网段设备需要访问svi，那么交换机必须定义网关地址，或缺省路由，否则无法回复；
[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.2.254
Eth-Trunk
由来
网关作为了一个广播域的中心出口；生成树的根网桥也是一棵树的中心，也是流量的集合点；
若将两者分配不同的设备将导致网络通讯资源浪费，故强烈建议两者在同一台汇聚层设备上；
若使用基于vlan或基于分组的STP协议来工作三层架构中，将导致vlan间或组间通讯时对汇聚层间链路带宽要求较高，可以通过 以太网通道 channel (cisco ) 以太网中继Eth-Trunk(华为) 技术来解决
通道技术将多个接口逻辑的整合为一个接口，实现带宽叠加的作用；
配置
配置要求：
1、 通道的对端必须为同一台设备；
2、 通道的所有物理接口应该具有相同的速率、双工模式；相同的类型，相同的vlan允许列表；
[sw1]interface Eth-Trunk 0 创建通道接口
[sw1-Eth-Trunk0]q
[sw1]interface GigabitEthernet 0/0/1 将物理接口加入到通道内
[sw1-GigabitEthernet0/0/1]eth-trunk 0
[sw1-GigabitEthernet0/0/1]int g0/0/2
[sw1-GigabitEthernet0/0/2]eth-trunk 0
负载分担：不同的流量，基于不同链路传输；
[sw1-Eth-Trunk0]load-balance ? 基于流的选择
dst-ip According to destination IP hash arithmetic
dst-mac According to destination MAC hash arithmetic
src-dst-ip According to source/destination IP hash arithmetic
src-dst-mac According to source/destination MAC hash arithmetic
src-ip According to source IP hash arithmetic
src-mac According to source MAC hash arithmetic
[sw1-Eth-Trunk0]load-balance {
ip | packet-all } 修改基于流或者基于包
注：华为设备，之后设备的配置进入eth-trunk口修改；
三层通道：成为通道的所有物理链路必须先为三层接口；其意义在于将多个需要配置ip地址的接口逻辑为一个接口，配置一个ip地址即可
[sw1]interface Eth-Trunk 0
[sw1-Eth-Trunk0]undo portswitch 切换为3层接口
[sw1-Eth-Trunk0]ip add 192.168.1.1 255.255.255.0 配置ip地址
[sw1]interface GigabitEthernet 0/0/1 将物理接口加入到通道内
[sw1-GigabitEthernet0/0/1]eth-trunk 0
[sw1-GigabitEthernet0/0/1]int g0/0/2
[sw1-GigabitEthernet0/0/2]eth-trunk 0
三层交换机
普通的二层交换机具有三层路由器设备的功能；标准的3层交换机不具有nat功能；只能作为汇聚层设备，无法成为核心层连接互联网的设备；
默认情况下，cisco和华为的三层交换机所有物理接口为二层接口；
可以将三层交换机的接口修改为三层功能
cisco命令
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.1.254 255.255.255.0
华为命令
[sw1]interface GigabitEthernet 0/0/10
[sw1-GigabitEthernet0/0/10]undo portswitch
[sw1-GigabitEthernet0/0/10]ip address 192.168.1.1 24
注:华为的三层交换机默认存在3层路由功能，但cisco需要手工开启
Switch(config)#ip routing
切记：三层设备最大的意义在还可以使用SVI接口来作为路由接口
Switch(config)#interface vlan 2
Switch(config-if)#ip address 192.168.4.254 255.255.255.0
注：svi接口双up的条件；-- 该交换机上创建了该vlan；同时该vlan内部存在双up 的接口（划分进入的）或该交换机上同时存在双up 的trunk允许了该vlan通过；
网关冗余
VRRP:虚拟路由冗余协议–公有协议，原理同HSRP一致
区别：
1、多台设备 2、仅master发送hello 3、可以使用物理接口的ip地址来为网关地址 4、抢占默认开启 5、hold time 3s
VRRP在一个组内可以存在多台3层设备，存在一个master和多个backup
正常产生一个虚拟IP（可以为真实接口ip）和一个虚拟MAC
默认每1s来检测一次master是否活动 224.0.0.18 TTL=1 hold time 3s
选举规则：先优先级，默认100，大优；再接口ip地址大优；
特点：
切换速度快；可以使网关的IP和MAC地址不用变化；网关的切换对主机是透明的；
可以实施上行链路追踪
在网关冗余技术中，ICMP重定向是失效的；故当上行链路DOWN时，网关将不会切换；
可以定义上行链路追踪-----该配置必须在抢占开启的情况下生效，且两台设备间的优先级差值小于下调值； 若本地存在多条上行或下行链路，建议上行链路追踪配置时的下调值之和大于优先级差值----所有上行链路全down时，才让备份设备抢占；下行链路大部分down时，可以让备份设备抢占；
注：正常在三层架构中由于生成树的存在，负载分担方式将可能由于不同vlan根网桥位置不同，导致部分链路阻塞，使得负载分担反而成为累赘； 因此仅建议在直接使用路由器作为网关时，才使用负载分担方式；
CAM -- 交换机转发数据依赖本地的MAC地址表；其实MAC地址表用于管理员查看；
交换机真正识别CAM表； MAC表=CAM表
区别在于CAM表是将MAC地址表中的MAC地址+接口编号+VLANid进行哈希运算，将运算后的值存储在CAM表中进行查找—以二进制存在
哈希运算—散列函数算法—MD-1-5 SHA
哈希算法的特点：
1、 不等长的输入，等长的输出
2、 雪崩效应，源数据的一点变化将导致计算后数据的巨大变化
3、 不能还原
路由器查询的—路由表—TCAM表 --将路由器表计算为二进制表格，用于芯片可以直接调用
数据交换方法：三层设备如何路由数据 路由器 多层交换机
1） 原始交换：当数据包进入3层设备后，设备基于目标ip地址需要先查询本地的路由表，在表中找到出口；之后流量需要基于出口转发，在出口处需要封装新的二层报头；新的源mac地址为出口，新的目标MAC为目标或下一跳；目标MAC在本地的ARP表中查找---表中存在记录直接调用，没有记录进行ARP查询；
路由表+ARP表
2） 快速交换 -- 一次路由，多次交换
在三层设备转发同一数据流的第一个数据包时，基于目标ip地址查询本地的路由表和ARP表正常转发；过程中产生cache—缓存 该数据包进入的接口+转发的接口+新的二层的封装
之后该数据流的其他数据包基于缓存的记录转发即可；
3） 最早由cisco公司提出 – CEF -特快交换 ---无需路由，直接交换
路由表—FIB 转发信息数据库 -- 递归完成后的表格—直接二进制存储
ARP --- ADJ 邻居设备列表 –ARP表的二进制表格
之后FIB+ADJ整合为一张表；数据包来到三层设备后，仅需要匹配该表格即可
帧数的交换
交换机
数据帧进入交换
源MAC 记录 目标MAC——＞MAC表——广播，组播（洪范），单播
洪范 单播
未知单播——数据帧目标MAC地址为一个单播地址，但交换机MAC地址没有记录
老化时间，５分钟过去，MAC表清理，ARP还没有，再发消息，就未知了
路由器
目标MAC——广播，组播（解封装），单播（路由器自己——解封装，其他——丢）
目标IP地址——广播，组播（解封装），单播（路由器自己——解封装，其他——查表ｏｒ丢）
三层交换机
目标MAC——广播组播（洪范，解封装） 单播（交换机自己——解封装，其他——查 MAC表转）
目标IP——广播组播（解封装） 单播（交换机自己——解封装，其他——查路由表转）
