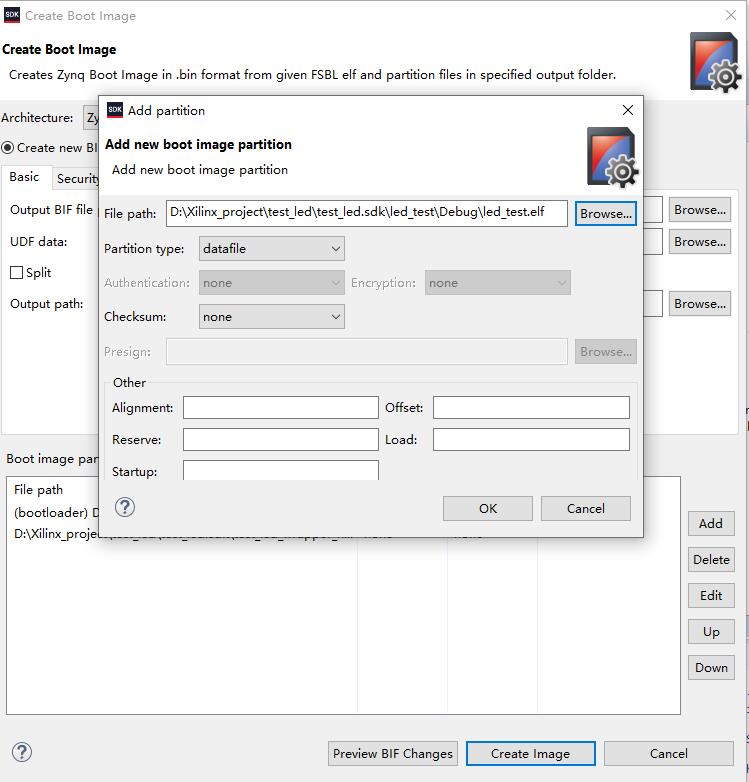

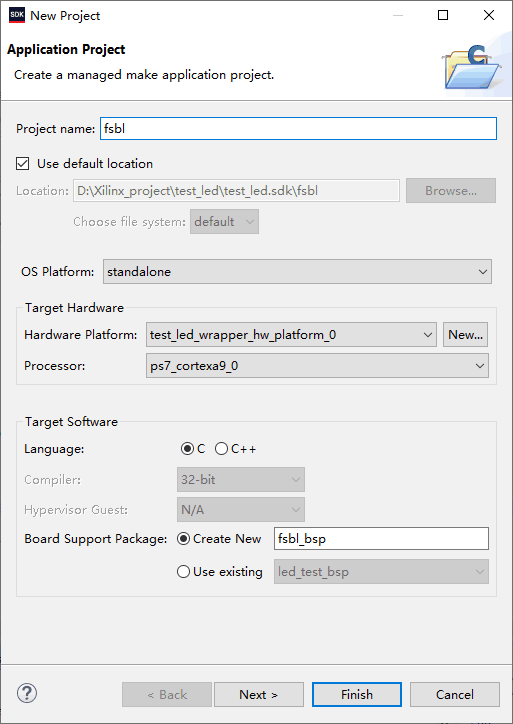

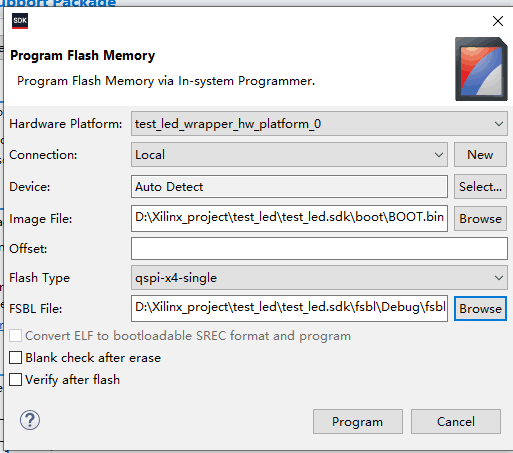

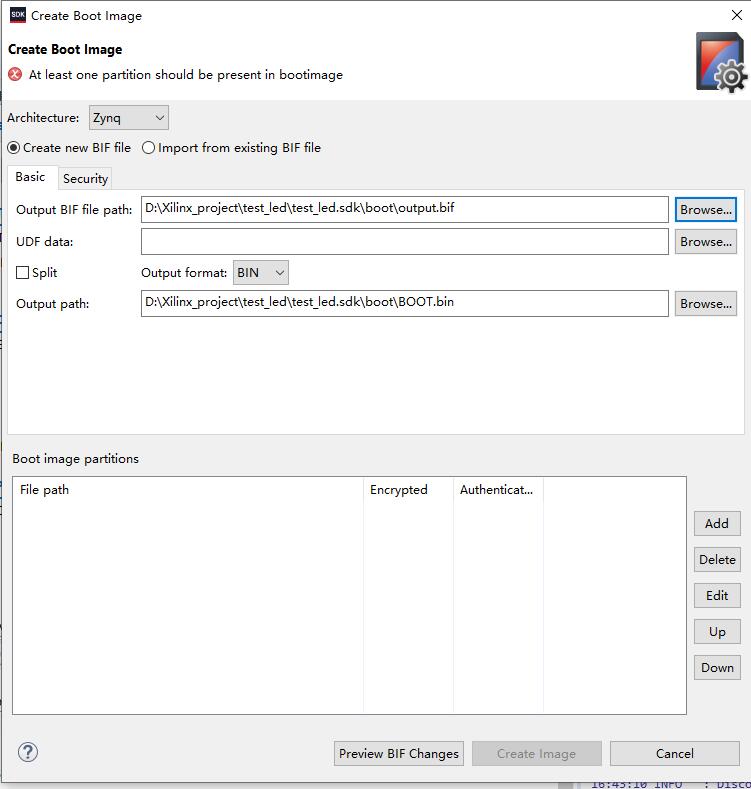

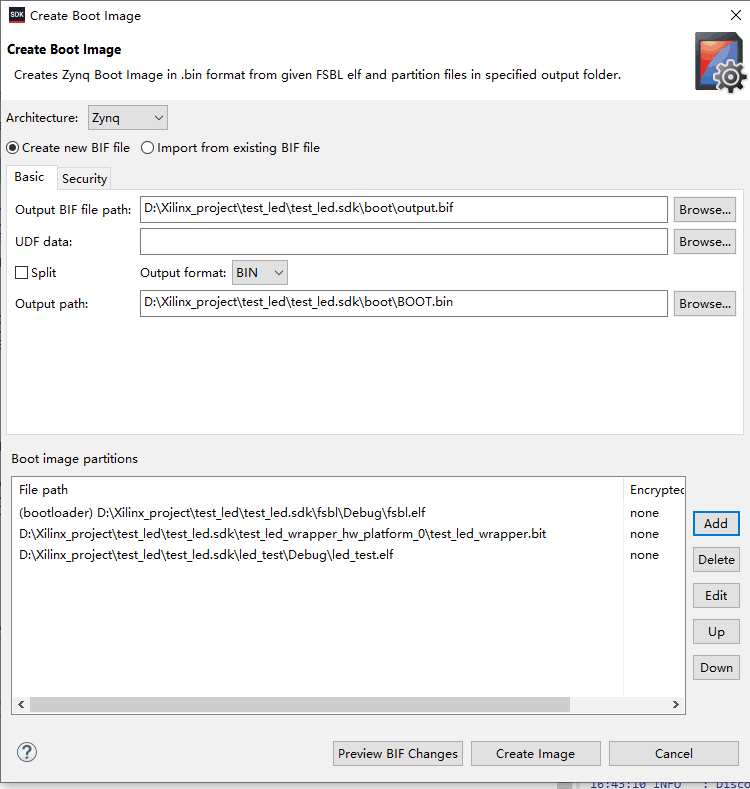

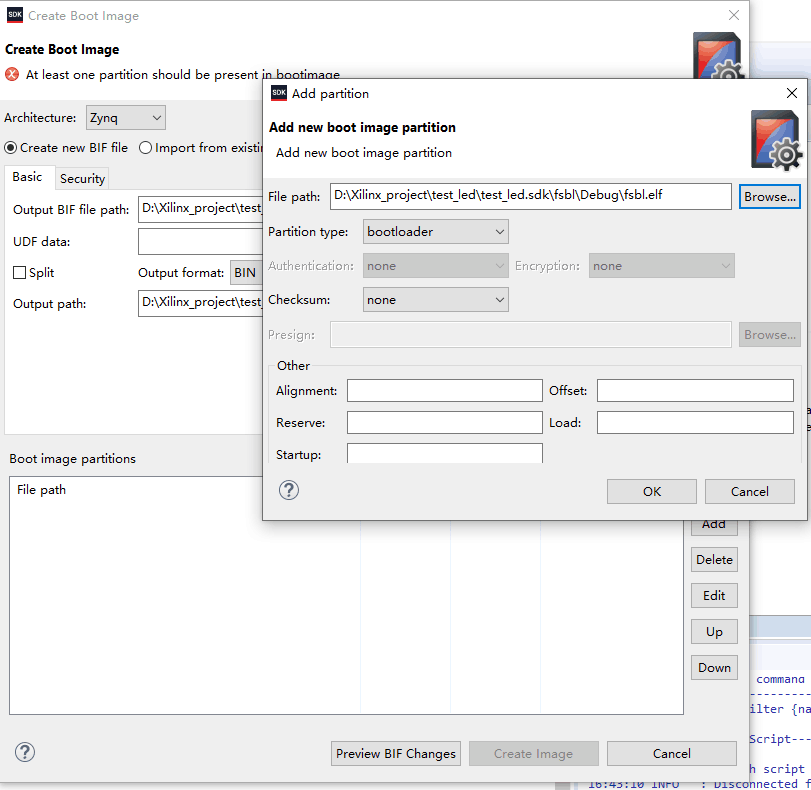

PYNQ_Z2从vivado到SDK的PS到PL点灯以及固化流程

1. vivado的安装

不得不说赛灵思vivado安装比较费时，有时候还装不上。比较好的解决办法是找一台网卡比较好的电脑下载安装包。我这里安装的是web design 2019.1。

安装直接去赛灵思官网下载就行。

2. PYNQ_Z2 board file

使用pynq_z2，我们首先要从官网下载boardfile。

https://d2m32eurp10079.cloudfront.net/Download/pynq-z2.zip

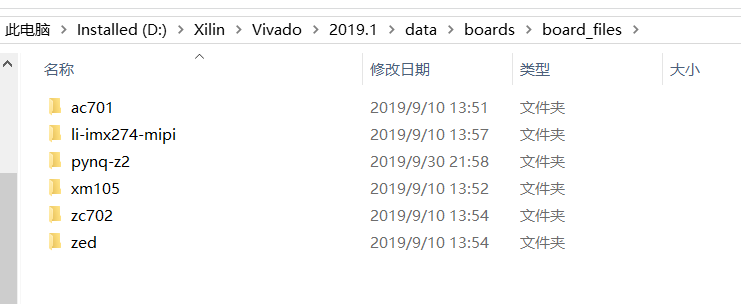

解压，将文件复制到安装路径下。如图所示。

3. 新建一个vivado工程

1.1 vivado 部分

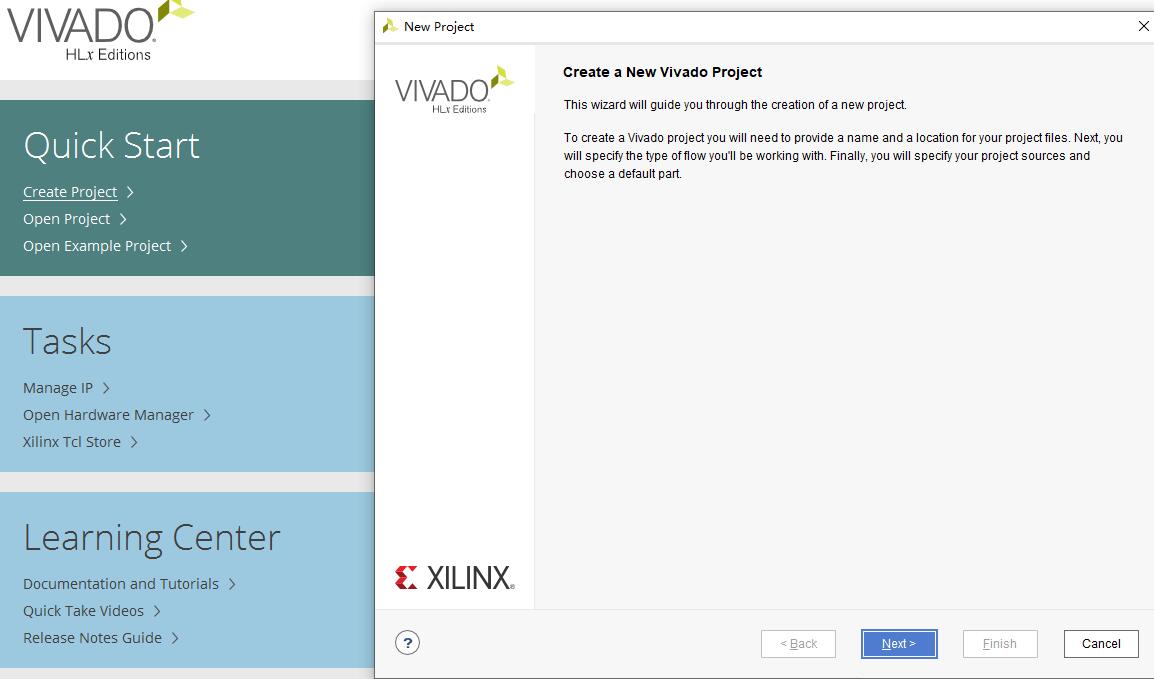

输入工程名字。next。

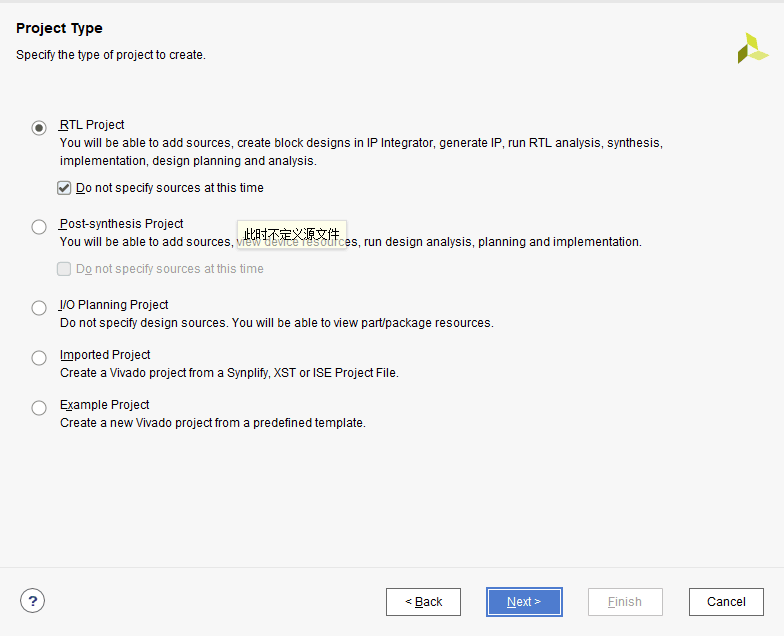

这里不需要添加源文件，勾选，do not specify sources at this time。next。

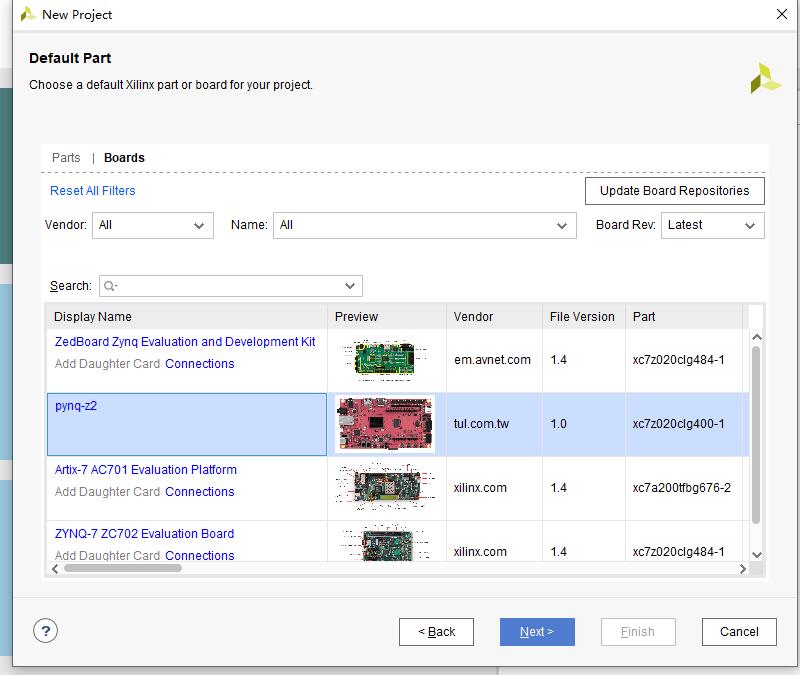

选择板卡PYNQ_Z2。next,

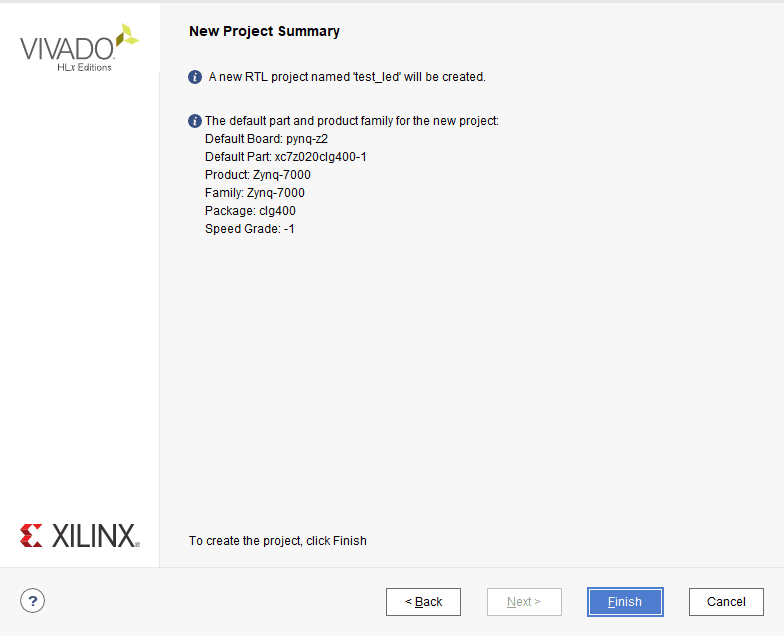

然后点击finish。

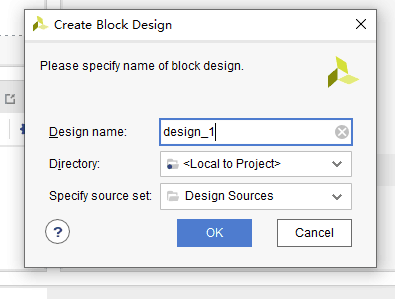

vivado界面介绍在这里不做解释。现在直接操作。点击 create block design.。输入名字test_led。点击OK。

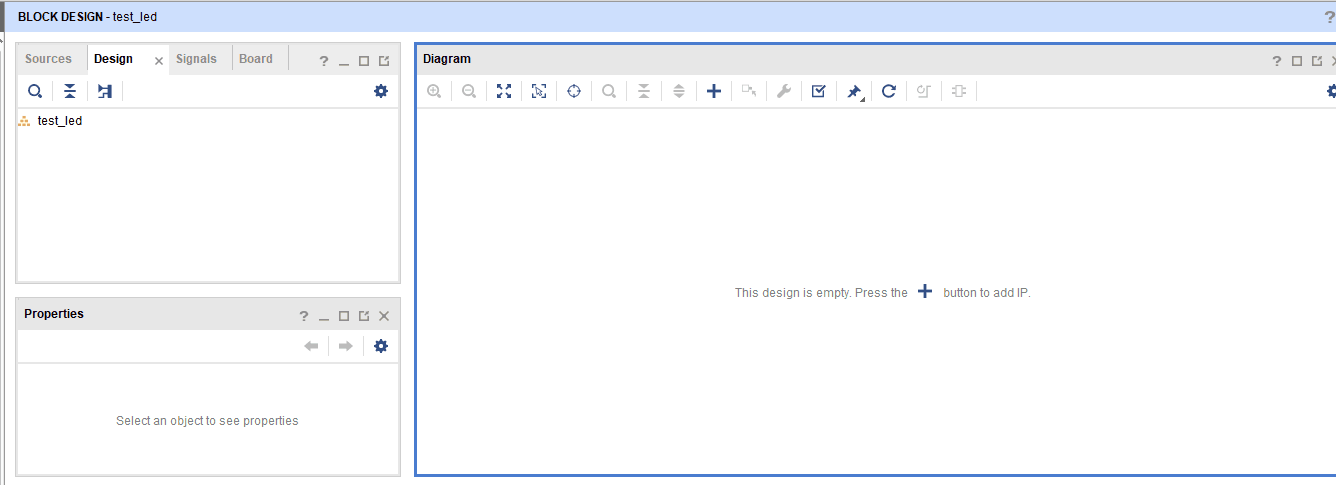

生成如下界面。

点击中间的加号添加IP核。并在弹出的框输入zynq,选择zynq7 processing sysem。

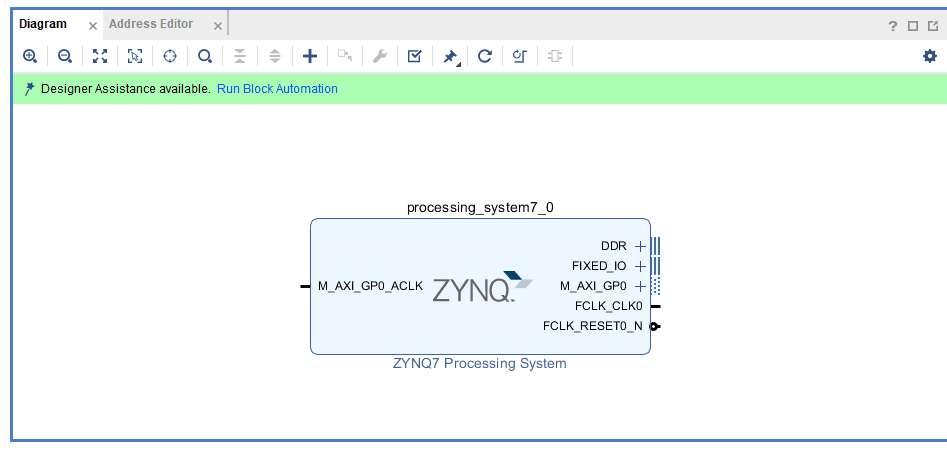

然后点击，run block automation。默认，不用操作。.

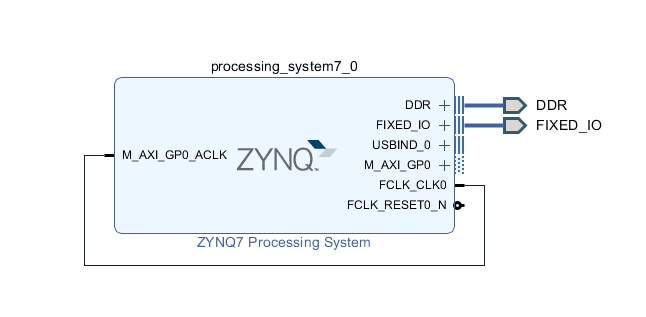

手动连接CLK，结果如下，然后双击这个IP核。

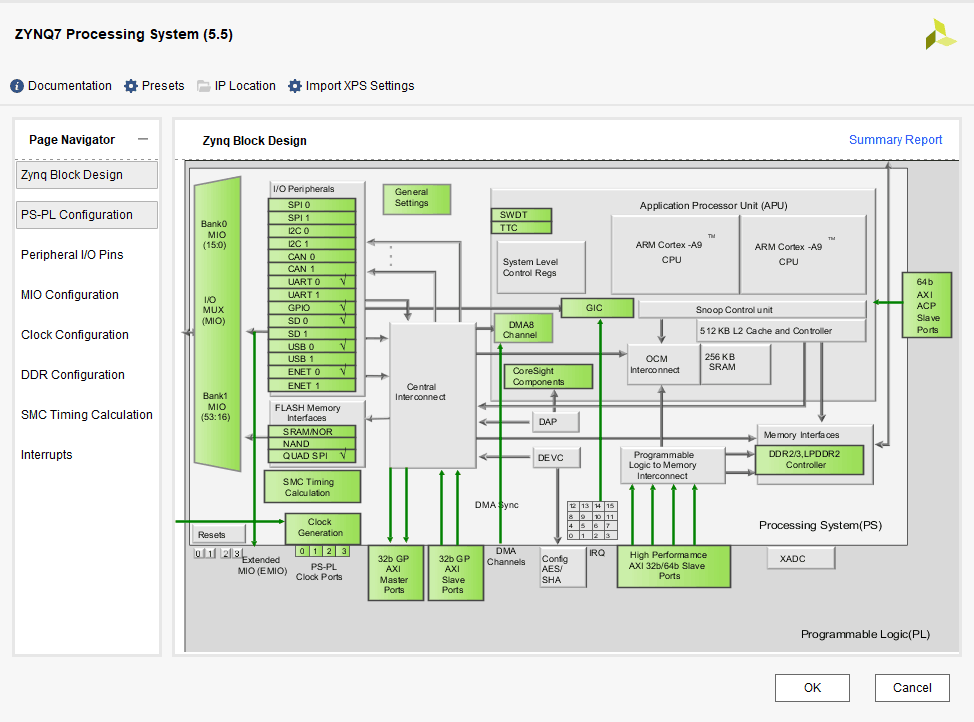

在这里，双击IP后，不需要做任何操作。如图所示。

点击加号，或者右击空白处，选择添加IP核。

输入GPIO ，选择AXI GPIO

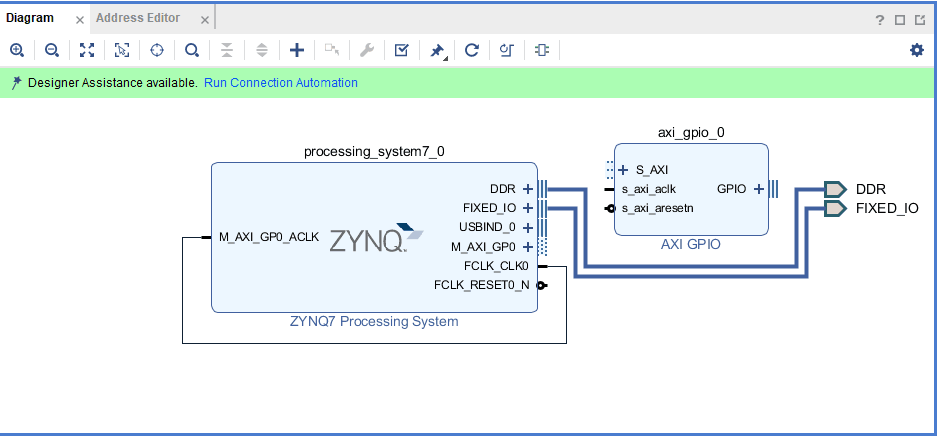

结果如下。

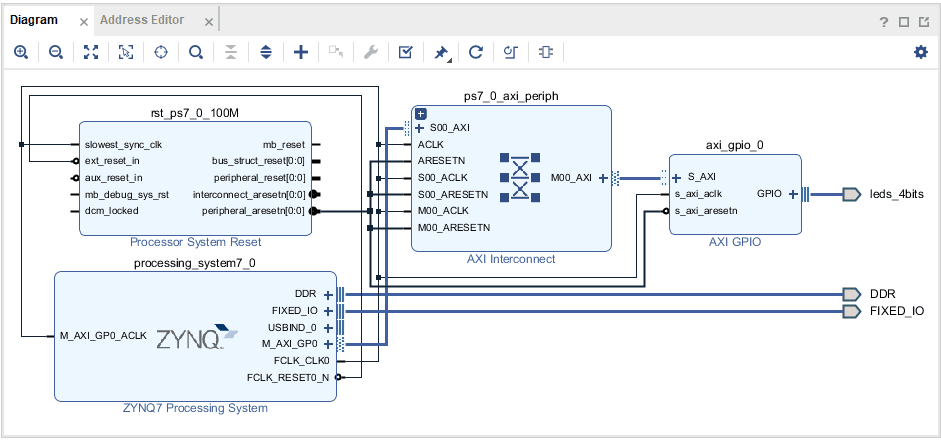

同样的，点击run connection automation 。选择GPIO接口为leds_4bits。

结果如图所示。

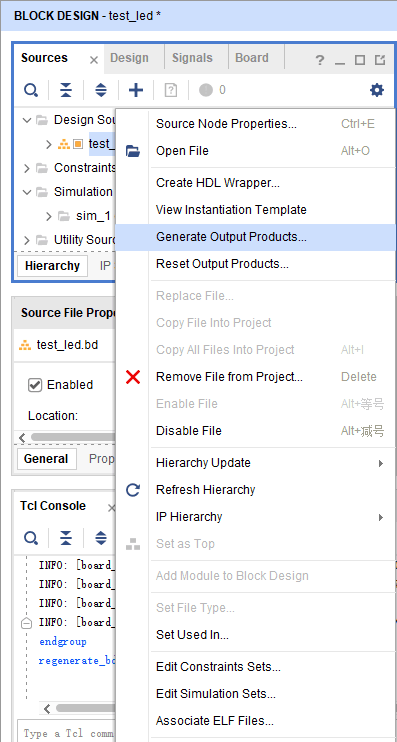

点击sources，右击test_led。

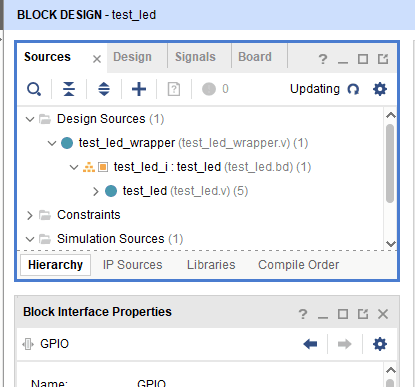

单击，create HDL wrapper，生成顶层文件。并选择，let vivado manage wrapper and auto-update

这样一个vivado工程已经完成了。

接下来是逻辑综合和下载了。

现在把目光看到左边的栏目flow navigation.

单击 generate bistream，生成比特流文件。

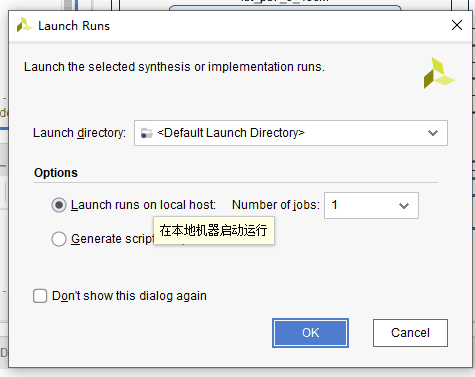

点击OK，等待一段时间。时间长短看电脑性能（一般半个小时左右吧），完成后会自动弹出下图的对话框，右上角显示状态，是正在执行还是完成，完成了显示打勾。

完成后选择implementation点击OK。(也可以直接 view report)

然后点击open implemented design,再点击 report ultilization。如图所示，查看资源使用情况。

然后接下来是加载到SDK了。

1.2 SDK 部分

点击，file，选择export ->export hardware。然后需要勾选 include bistream，点击OK

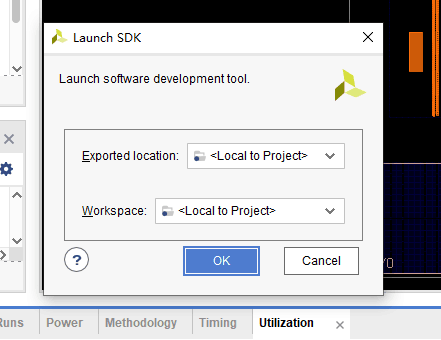

然后再次点击file，选择 launch SDK ,再点击OK

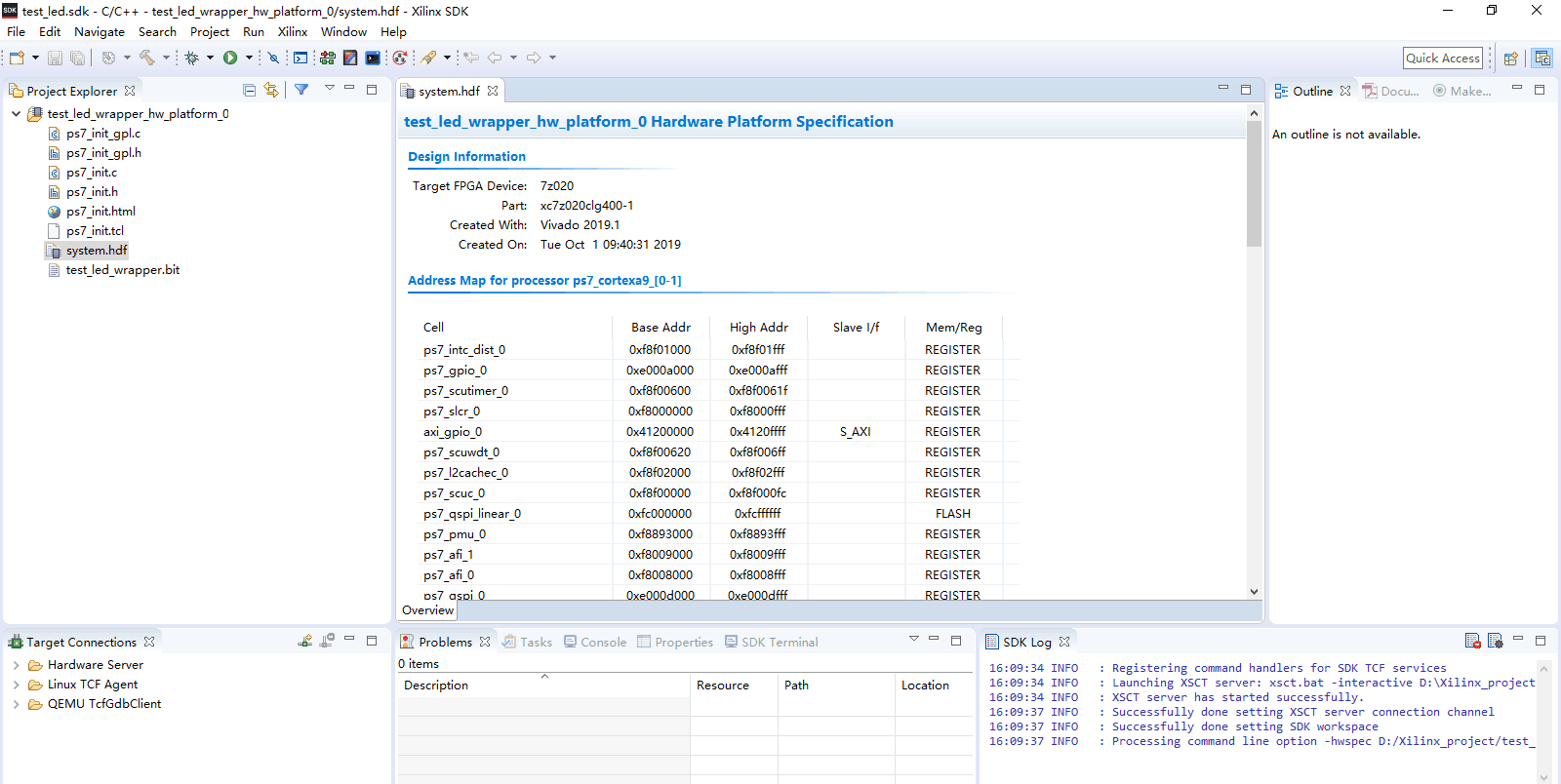

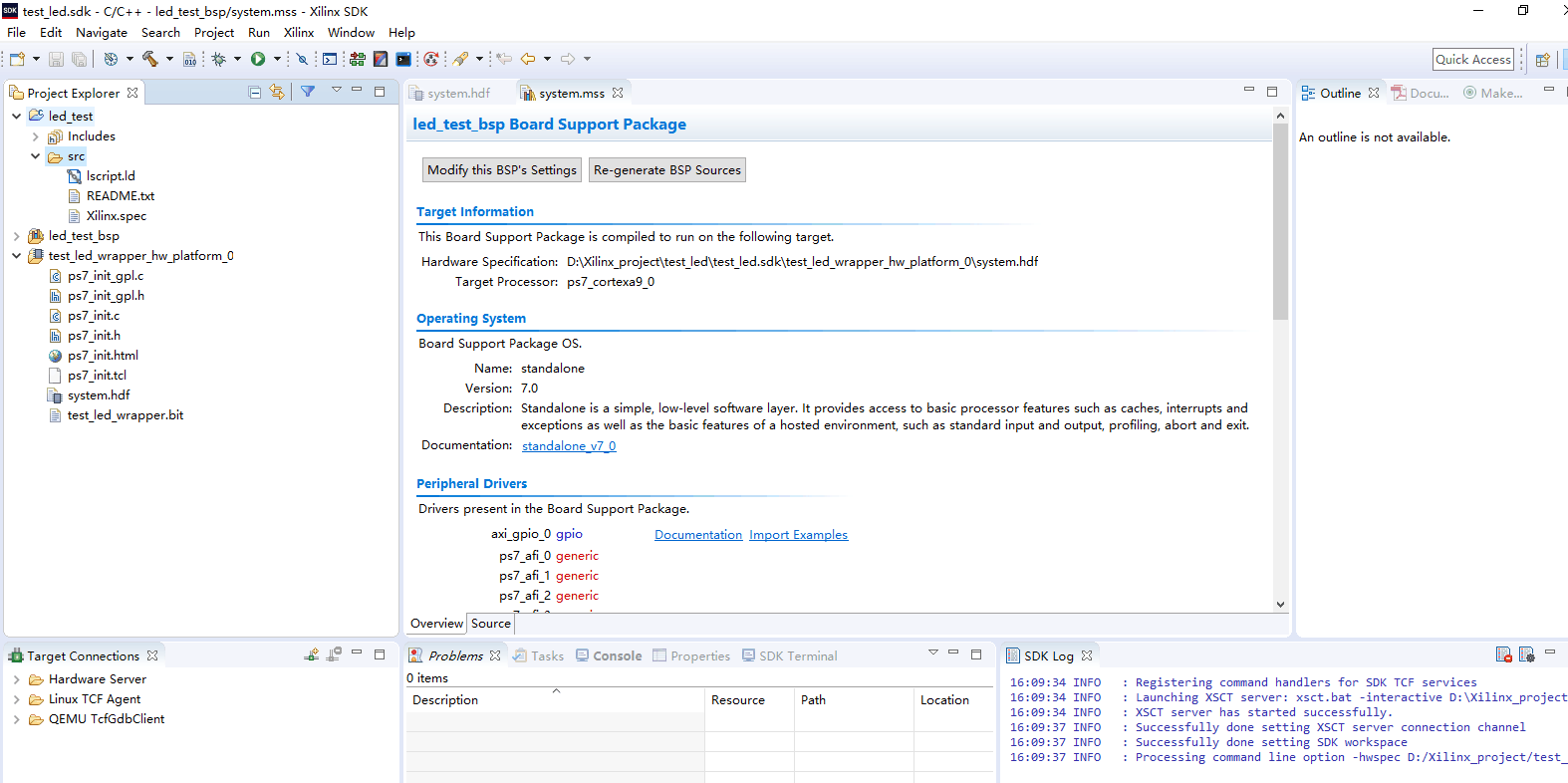

等待一段时间，打开SDK。

SDK界面就不一一详细介绍啦，自己需要的话可以自己点击一下看看。

新建一个SDK工程

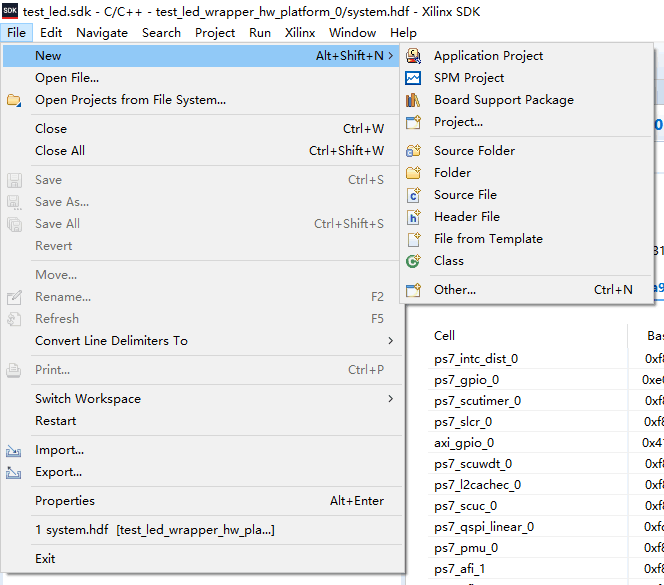

file->neew->application project

输入工程名字为led_test

然后点击Next

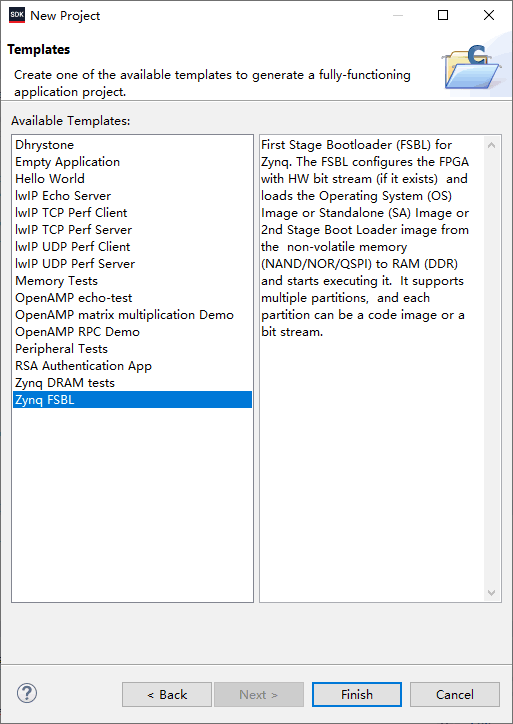

选择empty appllication，点击finish。打开led_test->src

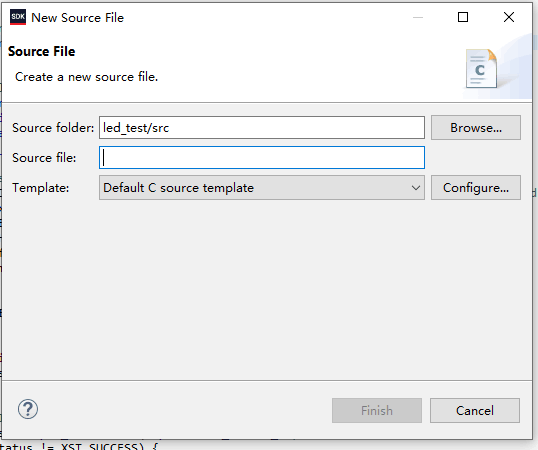

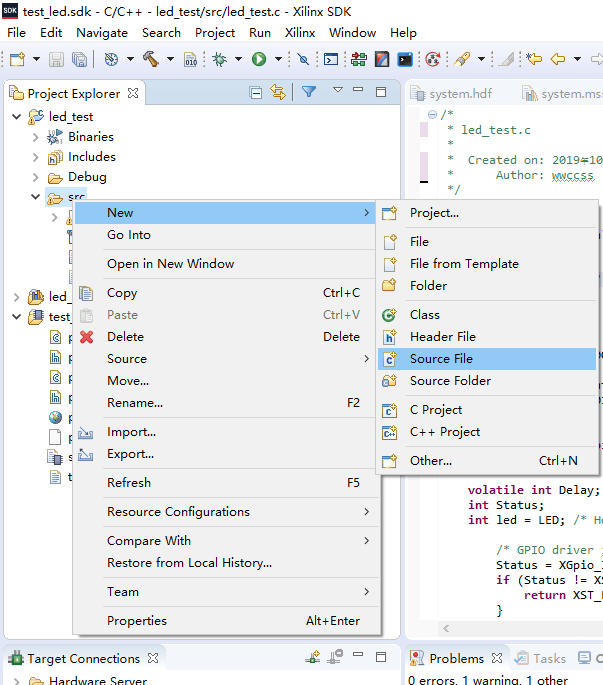

右击src，添加led_test.c

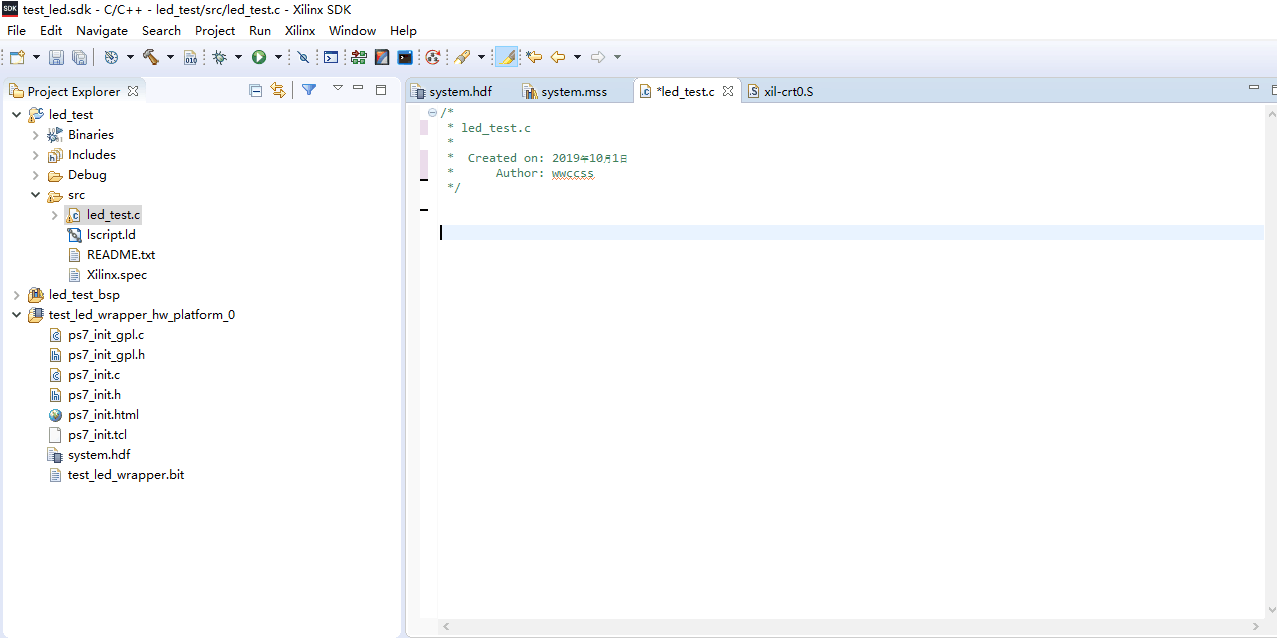

在led_test.c输入以下代码。

/*
 * led_test.c
 *
 *  Created on: 2019年10月1日
 *      Author: wwccss
 */

/* Include Files */
#include "xparameters.h"
#include "xgpio.h"
#include "xstatus.h"
#include "xil_printf.h"

/* Definitions */
#define GPIO_DEVICE_ID  XPAR_AXI_GPIO_0_DEVICE_ID	/* GPIO device that LEDs are connected to */
#define led_delay 10000000							/* Software delay length */
#define led_channel 1								/* GPIO port for LEDs */
#define printf xil_printf							/* smaller, optimised printf */
unsigned int mled = 0x01;							/* first led*/
XGpio Gpio;											/* GPIO Device driver instance */

int LEDOutputExample(void)
{

	volatile int delay;
	int Status;

		/* GPIO driver initialisation */
		Status = XGpio_Initialize(&Gpio, GPIO_DEVICE_ID);
		if (Status != XST_SUCCESS) {
			return XST_FAILURE;
		}

		/*Set the direction for the LEDs to output. */
		XGpio_SetDataDirection(&Gpio, led_channel, 0x00);

		/* Loop forever blinking the LED. */
			while (1) {
				/* Write output to the LEDs. */
				XGpio_DiscreteWrite(&Gpio, led_channel, mled);
				mled = mled<<1;
				if(mled>0x8)
					mled = 1;
				/* Wait a small amount of time so that the LED blinking is visible. */
				for (delay = 0; delay < led_delay; delay++);
			}

		return XST_SUCCESS; /* Should be unreachable */
}

/* Main function. */
int main(void){

	int Status;
	/* Execute the LED output. */
	Status = LEDOutputExample();
	if (Status != XST_SUCCESS) {
		xil_printf("GPIO output to the LEDs failed!\r\n");
	}
	return 0;
}

注意：这个SDK需要ctrl+s，保存后编译有效。

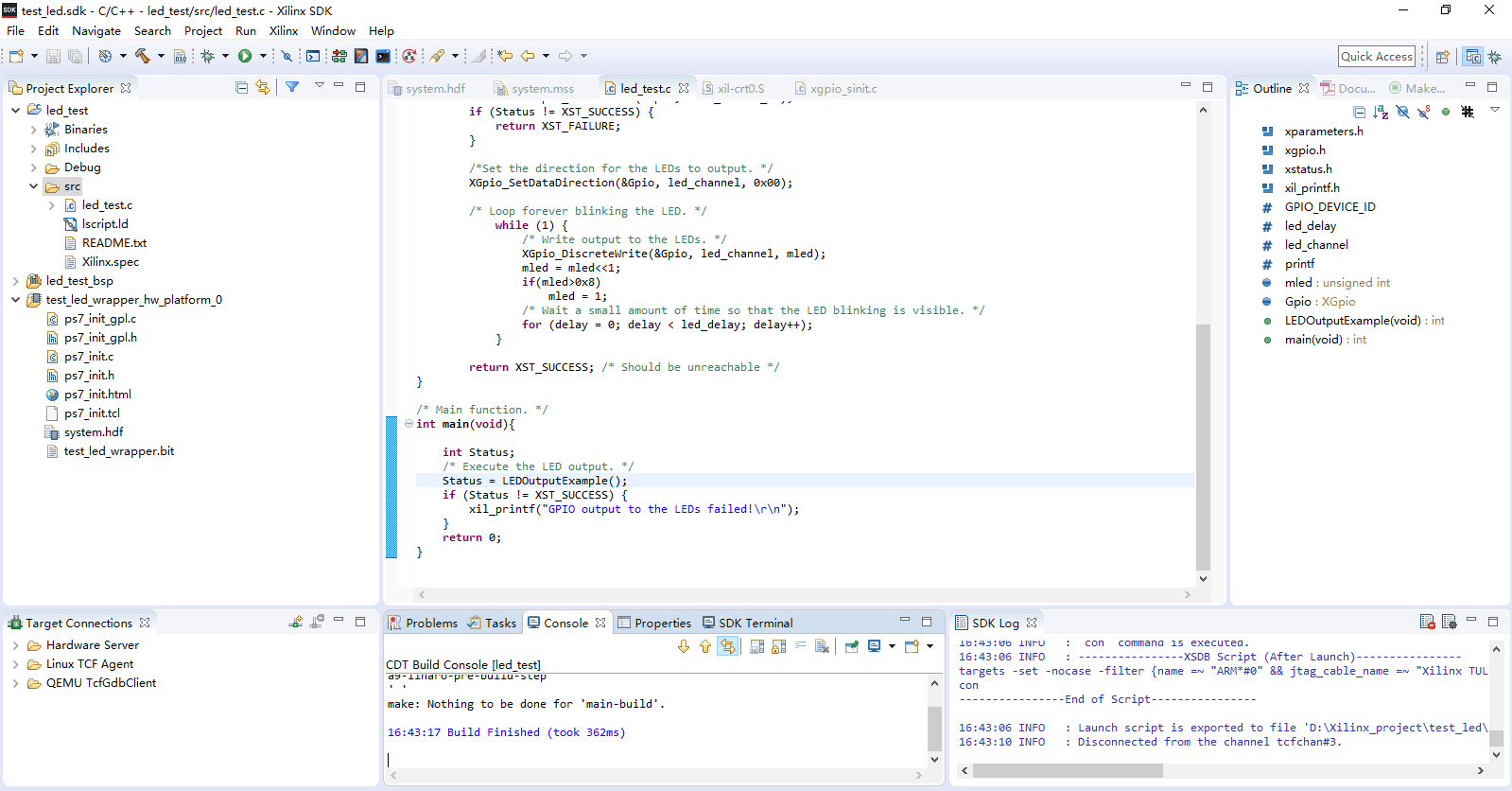

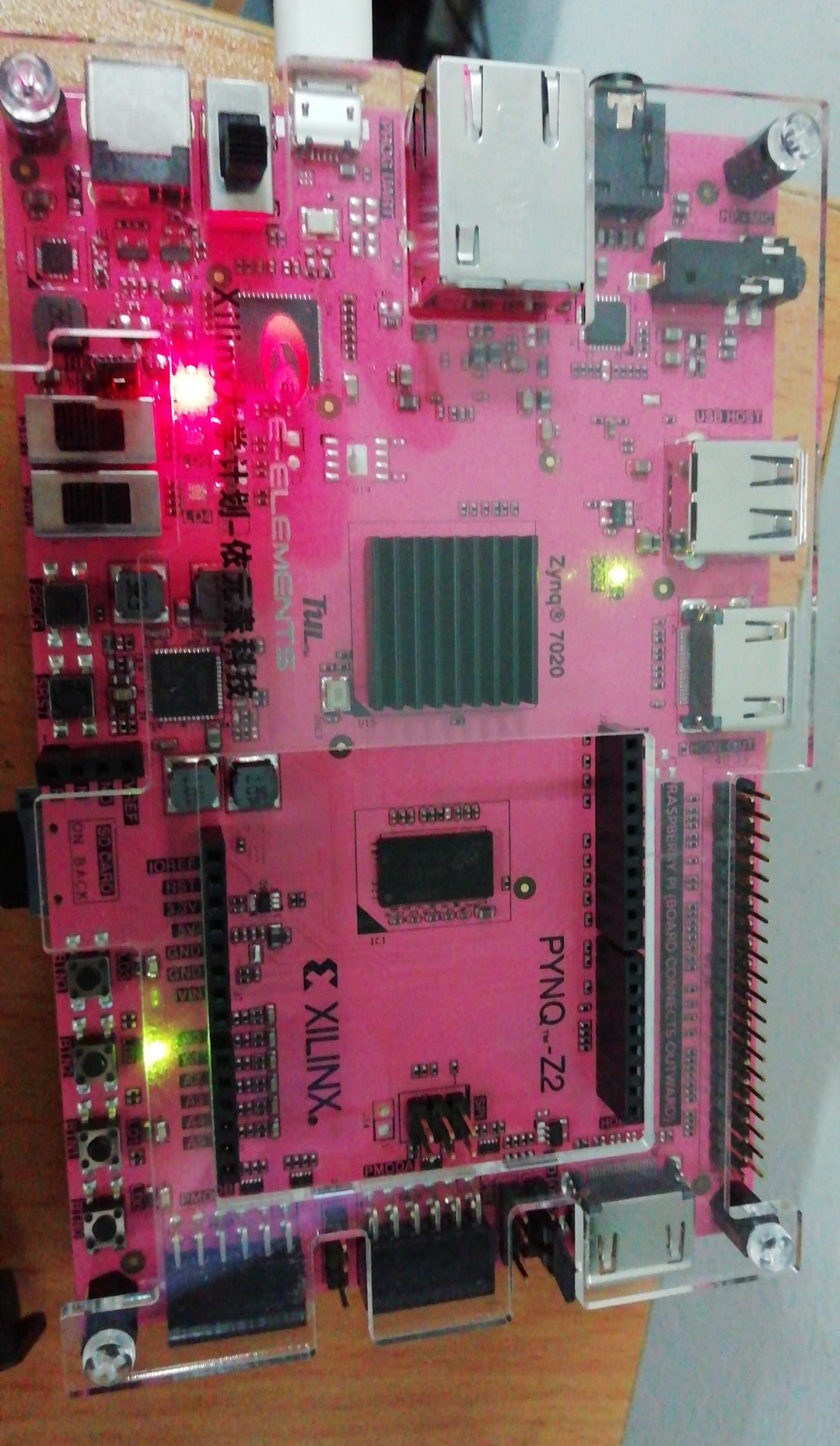

编译无误后，下载验证。

首先是program FPGA这是逻辑部分。

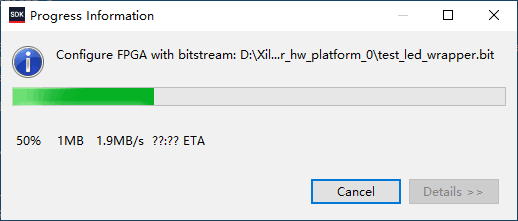

单击左上角的Xilinx -> program FPGA -> program
