基本概念

对于每个非弱实体集，建立一个与之同名而且具有相同属性集的关系。该关系不包含任何联系的信息。
E/R模型中的联系转换到关系模型中也用关系表示。对于给定的联系R，它所对应的关系具有以下属性：
- 联系R涉及到的每个实体集的键码属性或属性集。
- 联系R的属性。
  如果一个实体集在联系R中出现多次，转换到关系时必须进行改名，以免出现重名属性。

E/R到关系的键码的推断

对于来自实体集的关系，它的键码就是该实体集的键码。
如果关系来自二元联系,有三种情形:
- 多对多联系该联系相连的两个实体集的键码都是关系R 的键码属性。
- 从实体集E1到E2的多对一联系实体集E1的键码是关系的键码，而E2的键码则不是该关系的键码。
- 一对一联系联系的任何一个实体集的键码都是该关系的键码，即该关系有两个键码。
如果关系R来自多向联系，若多向联系R有一个箭头指向实体集E，则转换后的关系中，除了E的键码以外，其他实体集的键码的集合就构成了这个关系的键码。

ER图转换成关系

Customers(ssNo,name,address,phone)
Accounts(number,type,balance)
Owns(ssNo,number)

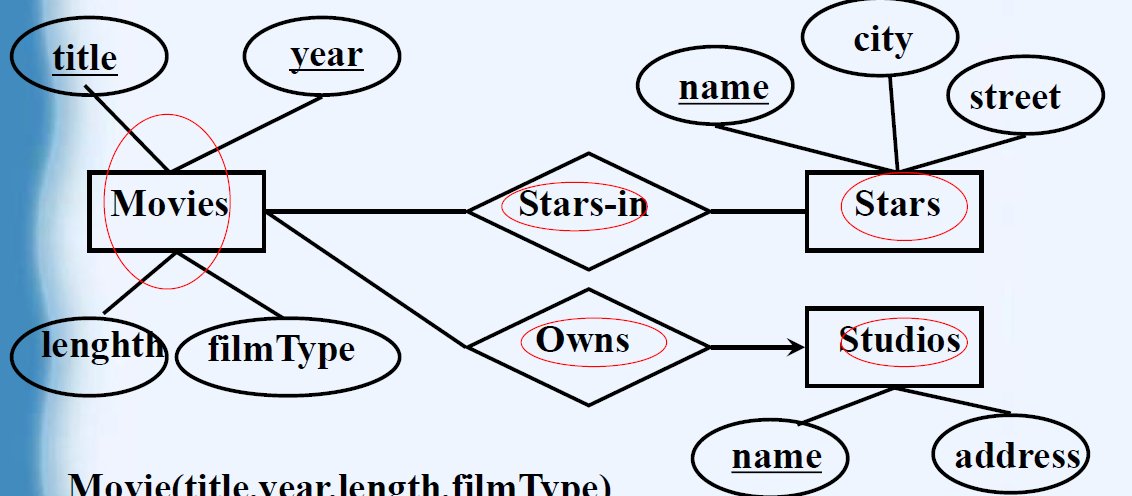

ER图到关系

Movie(title,year,length,filmType)
Star(name,street,city)
Studio(name,address)
Owns(title,year,studioName)
Stars-in(title,year,starName)

多向联系转换

Contracts(title,year,starName,studioOfStar,producingStudio)

下面的E/R图表示舰艇。如果两艘舰艇是根据同一个方案设计制造的，就称它们为“姐妹"舰。把这个E/R图转换为关系数据库模式。
ER图转换成关系举例

对E/R图中的弱实体集，需要注意：
- 弱实体集W转换成关系，该关系既包含W的属性，也包含构成W的键码的其他实体集的键码属性。
- 与弱实体集W相连的非双菱形联系转换成关系，该关系必须包含W的所有键码属性。
- 与弱实体集W相连的双菱形联系，不需要转换成关系。此过程中，必须注意属性不能重名。

举例1
从该图直观上可以得到三个关系，关系模式分别为:

Studios(name,addr)
Crews(number,studioName)
Unit-of(number,StudioName,name)

Unit-of关系可以省略。因此最后的转换结果是两个关系：

Studios(name,addr)
Crews(number,studioName)

举例2
弱实体集Contracts(签约)对应的关系Contracts的关系模式为：

Contracts(starName,studioName,title,year,salary)

弱实体集处理

Customers(ssNo,name,address,phone)
Flights(number,day,aircraft)
Bookings(ssNo,number,day,row,seat)

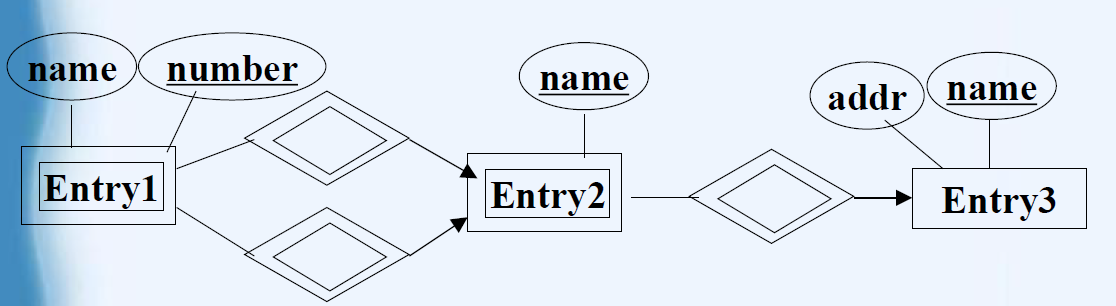

弱实体集处理2

扫描二维码关注公众号，回复： 13143645 查看本文章

Entry3(name,addr)
Entry2(Entry3name,Entry2name,addr)
Entry1(Entry1name,number,entry2name1,entry3name1, entry2name2,entry3name2)

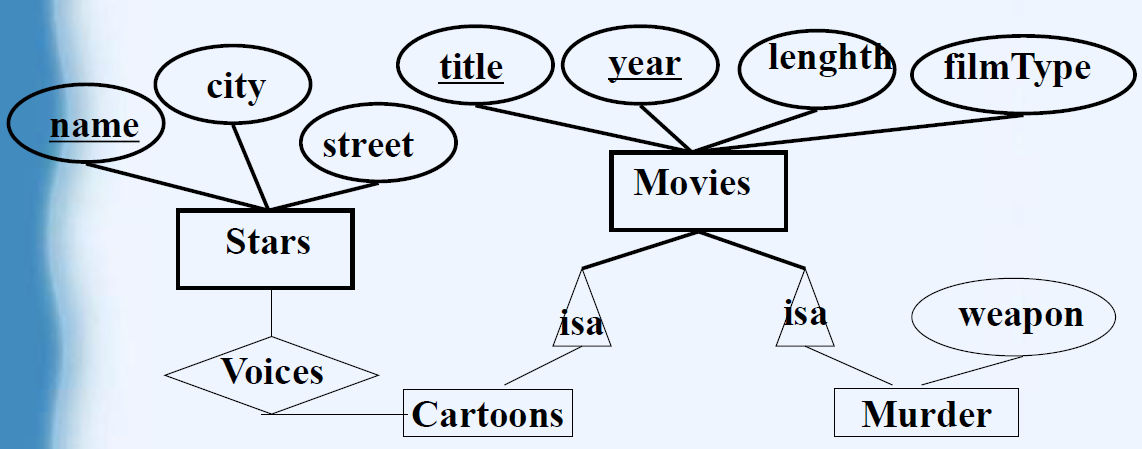

E/R中isa联系转换到关系时

继承的转换

Movies(title,year,length,filmType)
Muder(title,year,weapon)
Cartoons(title,year)
Voices(title,year,name)

利用NULL合并

Movie(title,year,length, filmType,weapon)

转换成关系
直观上得到：

Depts(name,chair)
Courses(name,deptName,room)
LabCourses(name,deptName,room,allocation)

利用NULL合并Courses和LabCourses得到

Depts(name,chair)
Courses(name,deptName,room,allocation)
