一、实验时间
2021年4月1日星期四,第五周
二、实验内容
1.设计异步模16加1计数器
基本功能:使用D触发器(dff元件)和异或门构建从0开始计数的模16加1计数器

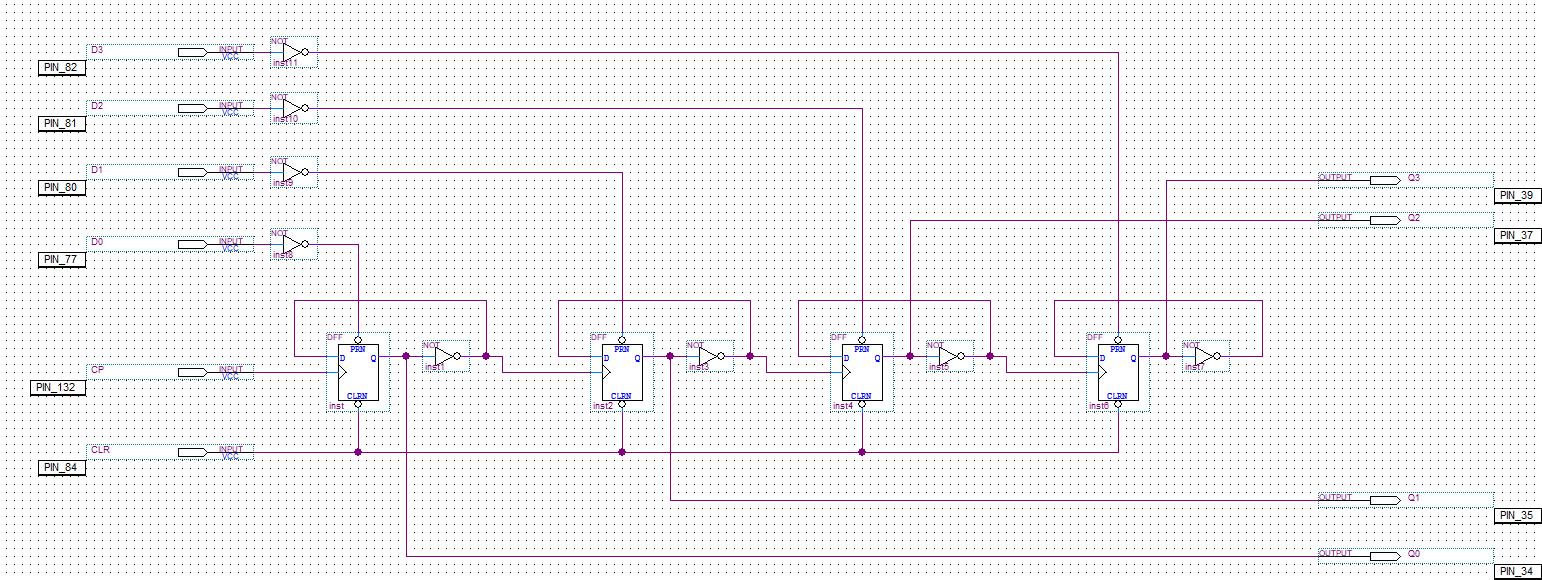

对应的电路图(这里已经实现了预置初值的功能)
拓展功能:
(1)实现模256加1计数器
(2)实现计数器预置初值的功能

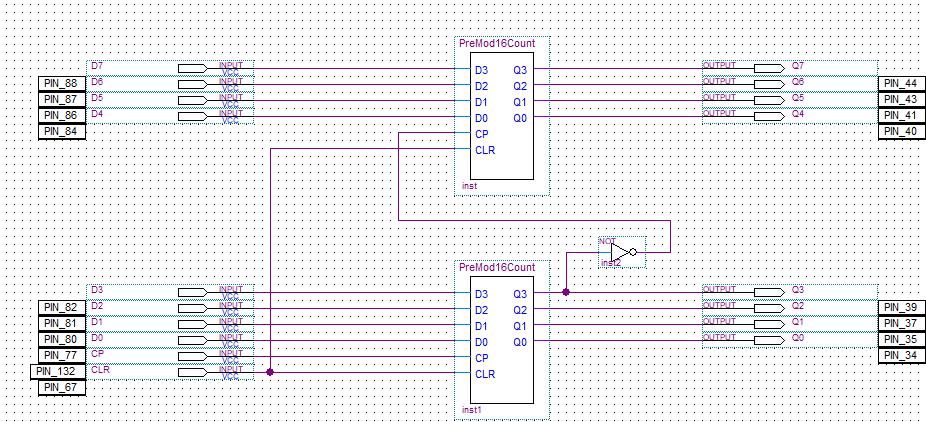

这里复用了上面的模16加1计数器
这里异步触发器预置初值的功能是这样实现的:
(1)首先将CLR端调为0,将8个输出清零
(2)将CLR端置为1,并向D0-D8八个输入端输入要预设的初值
(3)设完初值之后,将D0-D8的输入全部置为0,之后按下脉冲键即可开始计数
2.设计4位移位器
基本功能:要求实现直送,左移和右移的功能
四位只实现逻辑移位的移位器
拓展功能:
(1)实现16位移位器
(2)实现补码算术移位的功能
3位逻辑移位移位器

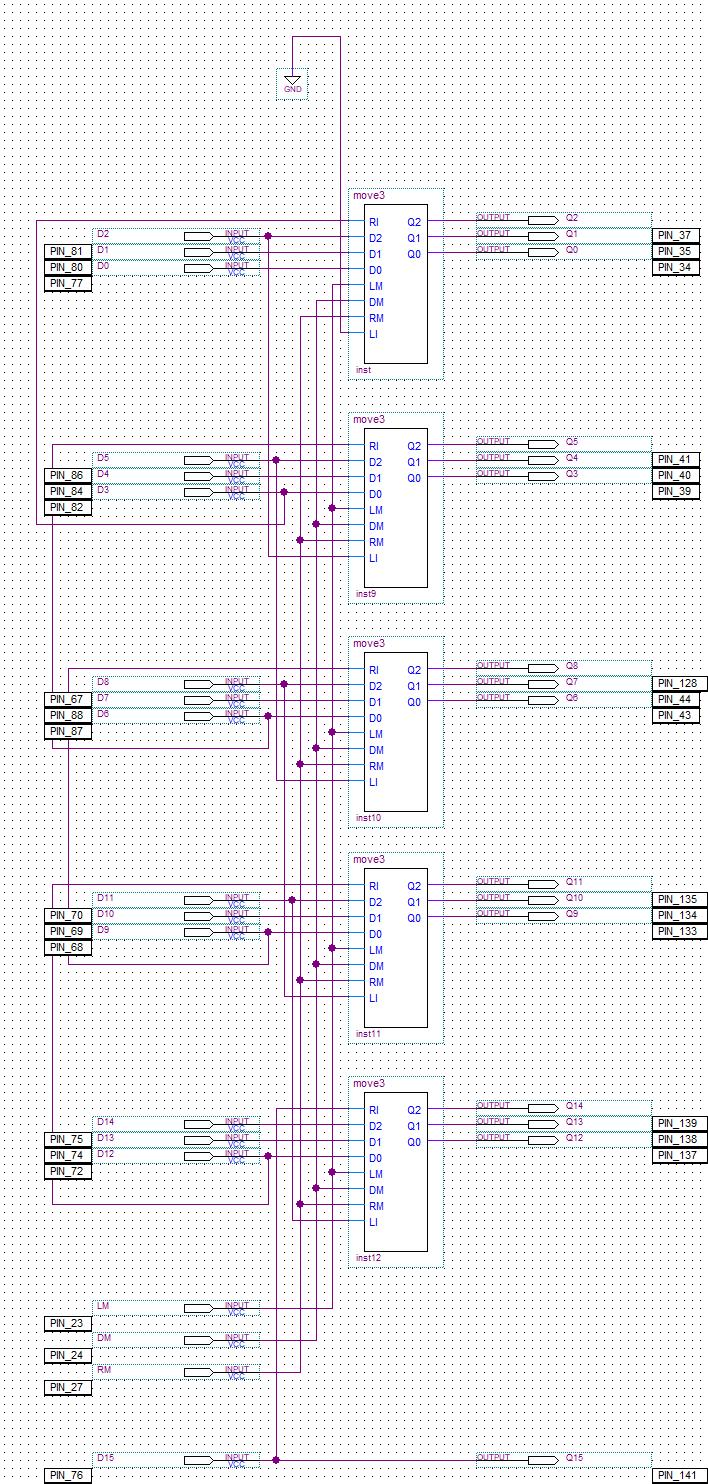

可实现16位算术移位的移位器(补码移位),复用了上面的三位移位器
3.超前进位16位ALU的设计
使用74181和74182芯片设计一个具备超前进位能力的数据宽度为16位的多功能ALU,
能实现多种算术和逻辑运算。
注意:74181的正逻辑和负逻辑,以及管脚的取值
这里有一个不足的地方,因为硬件实验平台只有24个开关,但这里的输入超过24位了,因此上面这个图还需要优化,需要用寄存器先存某一路的数据,这里没有画出来
