交换机高级特性之Port-isolate(端口隔离)

端口隔离的原理与配置

前言

• 为了实现用户之间的二层隔离，可以将不同的用户加入不同的VLAN，但这样会浪费有限的VLAN资源。
• 而端口隔离功能可以实现同一VLAN内端口之间的隔离。
• 用户只需要将端口加入到同一隔离组中，就可以实现隔离组内端口之间二层数据的隔离。
• 端口隔离功能为用户提供了更安全、更灵活的组网方案。

一、实验搭建

实验的拓扑如下：

需求：

• 外来访客之间不能互访，但可以与内部员工之间互访
• PC全部划分在VLAN10，网段为10.0.10.0/24

1.1 端口隔离的配置

将外来访客加入到隔离组1即可，注意不同隔离组之间是可以互访的，只是隔离组内部是不可以相互访问的

[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]di th
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
 port-isolate enable group 1
#
return
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]di th
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
 port-isolate enable group 1
#
return
[SW1-GigabitEthernet0/0/2]int g0/0/3
[SW1-GigabitEthernet0/0/3]di th
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 10
 port-isolate enable group 1
#
return

对于SW1来说，就正常的把端口划分在VLAN10中即可

[SW2-GigabitEthernet0/0/1]di th
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
return

查看隔离端口的情况

1.2 验证测试

1、外来访客之间互访

2、外来访客访问内部员工

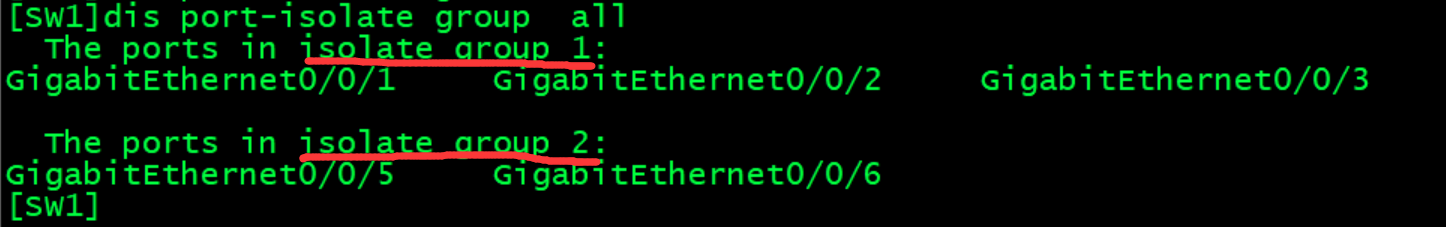

3、再增加一个隔离组2，验证不同隔离组之间是否可以互访

测试：

可见，不同隔离组之间是可以互访的

---

二、分析

• 注意端口隔离的应用场景
• 隔离组内的成员是不是永远不能互访？
  不是的，可以修改隔离的模式，二层隔离三层互通、二三层都隔离


---
