linux TTY子系统(3) - tty driver

其他 2021-03-26 16:05:19 阅读次数: 0
  • 了解linux tty driver

1.TTY device

  kernel从设备模型和字符设备两个角度对它进行了抽象：

  • 设备模型的角度

  为每个“数据通道”注册了一个stuct device，以便可以在sysfs中体现出来，例如：

/sys/class/tty/tty
/sys/class/tty/console
/sys/class/tty/ttyS0
  • 字符设备的角度

   为每个“数据通道”注册一个struct cdev，以便在用户空间可以访问，例如：

/dev/tty
/dev/console
/dev/ttyS0

2.TTY driver

   从当前设备模型的角度看，TTY framework淡化了device的概念，却着重突出driver。由struct tty_driver所代表的TTY driver，几乎大包大揽了TTY device有关的所有内容，如下：

2.1.struct tty_driver

struct tty_driver {


        int     magic;          /* magic number for this structure */
        struct kref kref;       /* Reference management */
        struct cdev **cdevs;
        struct module   *owner;
        const char      *driver_name;
        const char      *name;
        int     name_base;      /* offset of printed name */
        int     major;          /* major device number */
        int     minor_start;    /* start of minor device number */
        unsigned int    num;    /* number of devices allocated */
        short   type;           /* type of tty driver */
        short   subtype;        /* subtype of tty driver */
        struct ktermios init_termios; /* Initial termios */
        unsigned long   flags;          /* tty driver flags */
        struct proc_dir_entry *proc_entry; /* /proc fs entry */
        struct tty_driver *other; /* only used for the PTY driver */

        /*
         * Pointer to the tty data structures
         */
        struct tty_struct **ttys;
        struct tty_port **ports;
        struct ktermios **termios;
        void *driver_state;

        /*
         * Driver methods
         */

        const struct tty_operations *ops;
        struct list_head tty_drivers;
}

   原则上来说，在编写TTY driver的时候，只需要定义一个struct tty_driver变量，并根据实际情况正确填充其中的字段后，注册到TTY core中，即可完成驱动的设计。

2.2.TTY struct(struct tty_struct)

   TTY struct是TTY设备在TTY core中的内部表示。

  • 从TTY driver的角度看，它和文件句柄的功能类似，用于指代某个TTY设备。

  • 从TTY core的角度看，它是一个比较复杂的数据结构，保存了TTY设备生命周期中的很多中间变量。

2.3.TTY port(struct tty_port)

   TTY port是一个比较难理解的概念，因为它和TTY struct类似，也是TTY device的一种抽象。那么，既然有了TTY struct，为什么还需要TTY port呢？看一下kernel代码注释的解释：

/* include/linux/tty.h */

/*
* Port level information. Each device keeps its own port level information
* so provide a common structure for those ports wanting to use common support
* routines.
*
* The tty port has a different lifetime to the tty so must be kept apart.
* In addition be careful as tty -> port mappings are valid for the life
* of the tty object but in many cases port -> tty mappings are valid only
* until a hangup so don't use the wrong path.
*/

  • TTY struct是TTY设备的“动态抽象”，保存了TTY设备访问过程中的一些临时信息，这些信息是有生命周期的：从打开TTY设备开始，到关闭TTY设备结束；

  • TTY port是TTY设备固有属性的“静态抽象”，保存了该设备的一些固定不变的属性值，例如是否是一个控制台设备（console）、打开关闭时是否需要一些delay操作、等等；

  • 另外（这一点很重要），TTY core负责的是逻辑上的抽象，并不关心这些固有属性。因此从层次上看，这些属性完全可以由具体的TTY driver自行维护；

  • 不过，由于不同TTY设备的属性有很多共性，如果每个TTY driver都维护一个私有的数据结构，将带来代码的冗余。所以TTY framework就将这些共同的属性抽象出来，保存在struct tty_port数据结构中，同时提供一些通用的操作接口，供具体的TTY driver使用；

  • 因此，总结来说：TTY struct是TTY core的一个数据结构，由TTY core提供并使用，必要的时候可以借给具体的TTY driver使用；TTY port是TTY driver的一个数据结构，由TTY core提供，由具体的TTY driver使用，TTY core完全不关心。

2.4.tty driver flags

   TTY driver在注册struct tty_driver变量的时候，可以提供一些flags，以告知TTY core一些额外的信息，例如（具体可参考include/linux/tty_driver.h中的定义和注释，写的很清楚）：

TTY_DRIVER_DYNAMIC_DEV：如果设置了该flag，则表示TTY driver会在需要的时候，自行调用tty_register_device接口注册TTY设备（相应地回体现在字符设备以及sysfs中）；如果没有设置，TTY core会在tty_register_driver时根据driver->num信息，自行创建对应的TTY设备。

2.5.TTY操作函数集

  TTY core将和硬件有关的操作，抽象、封装出来，形成名称为struct tty_operations的数据结构，具体的TTY driver不需要关心具体的业务逻辑，只需要根据实际的硬件情况，实现这些操作接口即可。

struct tty_operations {


        struct tty_struct * (*lookup)(struct tty_driver *driver,
                        struct inode *inode, int idx);
        int  (*install)(struct tty_driver *driver, struct tty_struct *tty);
        void (*remove)(struct tty_driver *driver, struct tty_struct *tty);
        int  (*open)(struct tty_struct * tty, struct file * filp);
        void (*close)(struct tty_struct * tty, struct file * filp);
        void (*shutdown)(struct tty_struct *tty);
        void (*cleanup)(struct tty_struct *tty);
        int  (*write)(struct tty_struct * tty,
                      const unsigned char *buf, int count);
        int  (*put_char)(struct tty_struct *tty, unsigned char ch);
        void (*flush_chars)(struct tty_struct *tty);
        int  (*write_room)(struct tty_struct *tty);
        int  (*chars_in_buffer)(struct tty_struct *tty);
        int  (*ioctl)(struct tty_struct *tty,
                    unsigned int cmd, unsigned long arg);
        long (*compat_ioctl)(struct tty_struct *tty,
                             unsigned int cmd, unsigned long arg);
        void (*set_termios)(struct tty_struct *tty, struct ktermios * old);
        void (*throttle)(struct tty_struct * tty);
        void (*unthrottle)(struct tty_struct * tty);
        void (*stop)(struct tty_struct *tty);
        void (*start)(struct tty_struct *tty);
        void (*hangup)(struct tty_struct *tty);
        int (*break_ctl)(struct tty_struct *tty, int state);
        void (*flush_buffer)(struct tty_struct *tty);
        void (*set_ldisc)(struct tty_struct *tty);
        void (*wait_until_sent)(struct tty_struct *tty, int timeout);
        void (*send_xchar)(struct tty_struct *tty, char ch);
        int (*tiocmget)(struct tty_struct *tty);
        int (*tiocmset)(struct tty_struct *tty,
                        unsigned int set, unsigned int clear);

        int (*resize)(struct tty_struct *tty, struct winsize *ws);
        int (*set_termiox)(struct tty_struct *tty, struct termiox *tnew);
        int (*get_icount)(struct tty_struct *tty,
                                struct serial_icounter_struct *icount);
#ifdef CONFIG_CONSOLE_POLL
        int (*poll_init)(struct tty_driver *driver, int line, char *options);
        int (*poll_get_char)(struct tty_driver *driver, int line);
        void (*poll_put_char)(struct tty_driver *driver, int line, char ch);
#endif
        const struct file_operations *proc_fops;
};

  tty设备没有read函数，是因为大部分tty的输入设备和输出设备不一样。例如虚拟终端设备，它的输入是键盘，输出是显示器。由于这样的原因，tty的驱动层和tty的线路规程层都有一个缓冲区。

  • tty驱动层的缓冲区用来保存硬件发过来的数据。在驱动程序里使用 tty_insert_flip_string 函数可以实现将硬件的数据存入到驱动层的缓冲区。
  • 为什么线路规程层还是有一个缓冲区呢？
    因为tty核心无法直接读取驱动层的缓冲区的数据。tty核心读不到数据，用户也就无法获取数据。用户的read函数只能从tty核心读取数据。而tty核心只能从tty线路规程层的缓冲区读取数据。因为是层层读写的关系，所以tty线路规程也是需要一个缓冲区的。

  在驱动程序里使用 tty_flip_buffer_push() 函数将tty驱动层缓冲区的数据推到tty线路规程层的缓冲区。这样就完成了数据的流通。因为全是缓冲区操作，所以需要两个进程：写数据进程和读数据进程。如果缓冲区内没有数据，运行读进程的话，tty核心就会把读进程加入到等待队列。

3.TTY driver的API

3.1 TTY driver有关的API

用于struct tty_driver数据结构的分配、初始化、注册等：

/* include/linux/tty_driver.h */

extern struct tty_driver *__tty_alloc_driver(unsigned int lines,
                struct module *owner, unsigned long flags);
extern void put_tty_driver(struct tty_driver *driver);
extern void tty_set_operations(struct tty_driver *driver,
                        const struct tty_operations *op);
extern struct tty_driver *tty_find_polling_driver(char *name, int *line);

extern void tty_driver_kref_put(struct tty_driver *driver);

/* Use TTY_DRIVER_* flags below */
#define tty_alloc_driver(lines, flags) \
                __tty_alloc_driver(lines, THIS_MODULE, flags)

/* include/linux/tty.h */

extern int tty_register_driver(struct tty_driver *driver);
extern int tty_unregister_driver(struct tty_driver *driver);

3.2.TTY device有关的API

  如果TTY driver设置了TTY_DRIVER_DYNAMIC_DEV flag，就需要自行注册TTY device，相应的API包括：


/* include/linux/tty.h */

extern struct device *tty_register_device(struct tty_driver *driver,
                                          unsigned index, struct device *dev);
extern struct device *tty_register_device_attr(struct tty_driver *driver,
                                unsigned index, struct device *device,
                                void *drvdata,
                                const struct attribute_group **attr_grp);
extern void tty_unregister_device(struct tty_driver *driver, unsigned index);
  • tty_register_device，分配并注册一个TTY device，最后将新分配的设备指针返回给调用者。
  • tty_register_device_attr，和tty_register_device类似，只不过可以额外指定设备的attribute。

3.3 数据传输有关的API

  当TTY core有数据需要发送给TTY设备时，会调用TTY driver提供的.write或者.put_char回调函数，TTY driver在这些回调函数中操作硬件即可。

  当TTY driver从TTY设备收到数据并需要转交给TTY core的时候，需要调用TTY buffer有关的接口，将数据保存在缓冲区中，并等待Application读取，相关的API有：

/* include/linux/tty_flip.h */
static inline int tty_insert_flip_char(struct tty_port *port,
                                        unsigned char ch, char flag)
{


        ….
}

static inline int tty_insert_flip_string(struct tty_port *port,
                const unsigned char *chars, size_t size)
{


        return tty_insert_flip_string_fixed_flag(port, chars, TTY_NORMAL, size);
}

参考：drivers/s390/char/tty3270.c

4.Example:

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/cdev.h>
#include <linux/tty.h>    /*注意：tty.h和tty_driver.h顺序不能颠倒，必须是tty.h在tty_driver.h前面。一旦顺序颠倒，就会提示有错误。*/

#include <linux/tty_driver.h>
#include <linux/fs.h>
#include <linux/ioport.h>
#include <linux/serial_reg.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("lan");

#define TTY_LAN_MINORS_NUM    5
#define TTY_LAN_MAJOR        202
static struct tty_driver *tty_lan_driver;

static int tty_lan_open(struct tty_struct *tty, struct file *filp);
static struct tty_operations tty_lan_ops = {


    .open = tty_lan_open,
};

static int __init tty_lan_init(void)
{


    int i;
    int retval;

    tty_lan_driver = alloc_tty_driver(TTY_LAN_MINORS_NUM);
    if(!tty_lan_driver)
        return -ENOMEM;

    tty_lan_driver->owner = THIS_MODULE;
    tty_lan_driver->driver_name = "tty_lan";
    tty_lan_driver->name = "ttty_lan";
    tty_lan_driver->major = TTY_LAN_MAJOR,
    tty_lan_driver->minor_start = 0;
    tty_lan_driver->type = TTY_DRIVER_TYPE_SERIAL;
    tty_lan_driver->subtype = SERIAL_TYPE_NORMAL;
    tty_lan_driver->flags = TTY_DRIVER_REAL_RAW;
    tty_lan_driver->init_termios = tty_std_termios;
    tty_lan_driver->init_termios.c_cflag = B9600 | CS8 | CREAD | HUPCL | CLOCAL;

    retval = tty_register_driver(tty_lan_driver);
    if(retval){


        printk(KERN_ERR"Failed to register tty_lan_driver!\n");
        put_tty_driver(tty_lan_driver);
        return retval;
    }

    for(i = 0; i < TTY_LAN_MINORS_NUM; i++)
        tty_register_device(tty_lan_driver, i, NULL);
    return 0;
}

static int tty_lan_open(struct tty_struct *tty, struct file *filp)
{


    return 0;
}
static void __exit tty_lan_exit(void)
{


    int i;
    for(i = 0; i < TTY_LAN_MINORS_NUM; i++)
        tty_unregister_device(tty_lan_driver, i);
    tty_unregister_driver(tty_lan_driver);
}

module_init(tty_lan_init);
module_exit(tty_lan_exit);

Makefile：

UNAME = $(shell uname -r)
LINUX_PATH = /lib/modules/$(UNAME)/build
obj-m = tty_lan.o
all:
    $(MAKE) -C $(LINUX_PATH) M=$(PWD) modules
clean:
    $(MAKE) -C $(LINUX_PATH) M=$(PWD) clean

编译并加载此模块后，观察如下文件：

$ cat /proc/tty/drivers
/dev/tty             /dev/tty        5       0 system:/dev/tty
/dev/console         /dev/console    5       1 system:console
/dev/ptmx            /dev/ptmx       5       2 system
/dev/vc/0            /dev/vc/0       4       0 system:vtmaster
tty_lan              /dev/ttty_lan 202 0-4 serial
rfcomm               /dev/rfcomm   216 0-255 serial
serial               /dev/ttyS       4 64-111 serial
pty_slave            /dev/pts      136 0-1048575 pty:slave
pty_master           /dev/ptm      128 0-1048575 pty:master
unknown              /dev/tty        4 1-63 console

tty_lan /dev/ttty_lan 202 0-4 serial

创建了5个设备。到/dev目录下看看：

$ ls -l /dev/ttty_lan*
crw-rw---- 1 root root 202, 0 2010-07-26 16:40 /dev/ttty_lan0
crw-rw---- 1 root root 202, 1 2010-07-26 16:40 /dev/ttty_lan1
crw-rw---- 1 root root 202, 2 2010-07-26 16:40 /dev/ttty_lan2
crw-rw---- 1 root root 202, 3 2010-07-26 16:40 /dev/ttty_lan3
crw-rw---- 1 root root 202, 4 2010-07-26 16:40 /dev/ttty_lan4

5./proc/tty/drivers

  通过查看/proc/tty/drivers文件可以获知什么类型的tty设备文件存在以及什么驱动被加载到内核。这个文件包括一个当前存在的不同tty驱动的列表，包括驱动名、默认的节点名、驱动的主编号、这个驱动使用的次编号范围以及tty驱动的类型。看下面一个例子：

$ cat /proc/tty/drivers
/dev/tty             /dev/tty        5       0 system:/dev/tty
/dev/console         /dev/console    5       1 system:console
/dev/ptmx            /dev/ptmx       5       2 system
/dev/vc/0            /dev/vc/0       4       0 system:vtmaster
rfcomm               /dev/rfcomm   216 0-255 serial
serial               /dev/ttyS       4 64-111 serial
pty_slave            /dev/pts      136 0-1048575 pty:slave
pty_master           /dev/ptm      128 0-1048575 pty:master
unknown              /dev/tty        4 1-63 console

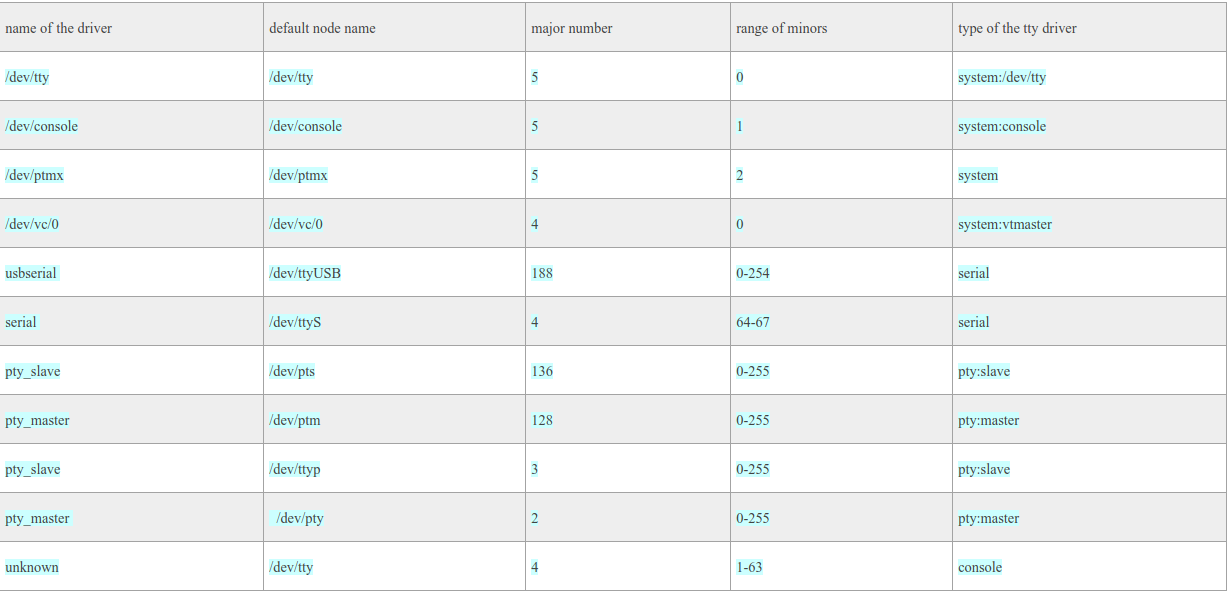

在这里插入图片描述

refer to

  • http://www.wowotech.net/tty_framework/tty_driver.html
  • http://www.uml.org.cn/embeded/201209071.asp

猜你喜欢

转载自blog.csdn.net/weixin_41028621/article/details/109331409
tty
今日推荐
《美国对全球网络空间安全与发展的威胁和破坏》报告发布
火速冲上 GitHub 热榜 —— 开源编程语言、框架哪有这么可爱？
北京人形机器人创新中心发布全球首个纯电驱拟人奔跑的全尺寸人形机器人“天工”
LFOSSA 源来如此公开课 | 掌握云原生未来：CNCF 认证全面攻略与备考秘籍
国产云输入法——仅华为无云端数据上传安全问题
开源日报 | 工业开源项目OGG 1.0；姐姐，你要和我一起配置火狐吗；苹果AI遥遥落后？Fedora 40
周排行
购置笔记本常识
从源码看Spring Security之采坑笔记（Spring Boot篇）
大数据学习——高可用配置案例
如何避免选择不专业的建站公司?
Euclid's Game HDU - 1525（博弈）
面试笔记（六）---Js实现eventHandler
Windows 实例搭建的 FTP 在外网无法连接和访问
设计模式 : 桥接模式
USB 设备驱动开发之几个重要结构体分析
14-p14_sqrt求平方根
每日归档
更多
2024-04-29(40)
2024-04-28(0)
2024-04-27(56)
2024-04-26(39)
2024-04-25(22)
2024-04-24(36)
2024-04-23(26)
2024-04-22(39)
2024-04-21(0)
2024-04-20(6)

代码天地 © 2018 codetd.com

境外服务器   最新电视剧2022
