DHCP——动态主机配置协议

一.DHCP的用途

给内部网络或网络服务供应商自动分配IP地址给用户或者内部网络管理员作为对所有计算机作中央管理的手段

二.DHCP的好处

减少管理员的工作量
避免输入错误的可能
避免IP地址的利用率
方便客户端的配置

三.工作原理

DHCP协议采用UDP作为传输协议，主机发送请求消息到DHCP服务器的67号端口，DHCP服务器回应应答消息给主机的68号端口。
DHCP Client以广播的方式发出 Discover报文。
所有的DHCP Server都能够接收到DHCP Client发送的DHCP Discover报文，所有的DHCP Server都会给出响应，向DHCP Client发送一个DHCP Offer报文。
DHCP Offer报文中“Your(Client) IP Address”字段就是DHCP Server能够提供给DHCP Client使用的IP地址，且DHCP Server会将自己的IP地址放在“option”字段中以便DHCP Client区分不同的DHCP Server。DHCP Server在发出此报文后会存在一个已分配IP地址的纪录。
DHCP Client只能处理其中的一个DHCP Offer报文，一般的原则是DHCP Client处理最先收到的DHCP Offer报文。
DHCP Client会发出一个广播的DHCP Request报文，在选项字段中会加入选中的DHCP Server的IP地址和需要的IP地址。
DHCP Server收到DHCP Request报文后，判断选项字段中的IP地址是否与自己的地址相同。如果不相同，DHCP Server不做任何处理只清除相应IP地址分配记录；如果相同，DHCP Server就会向DHCP Client响应一个DHCP ACK报文，并在选项字段中增加IP地址的使用租期信息。
DHCP Client接收到DHCP ACK报文后，检查DHCP Server分配的IP地址是否能够使用。如果可以使用，则DHCP Client成功获得IP地址并根据IP地址使用租期自动启动续延过程；如果DHCP Client发现分配的IP地址已经被使用，则DHCP Client向DHCPServer发出DHCP Decline报文，通知DHCP Server禁用这个IP地址，然后DHCP Client开始新的地址申请过程。
DHCP Client在成功获取IP地址后，随时可以通过发送DHCP Release报文释放自己的IP地址，DHCP Server收到DHCP Release报文后，会回收相应的IP地址并重新分配。

四.dhcp配置方法
（一）接口模式
接口地址池可动态分配IP地址，范围就是接口的IP地址所在的网段，且只在此接口下生效，当DHCP服务器收到DHCP客户端的请求报文后，DHCP服务器将会使用该接口的地址网段给客户端分配地址。

[Huawei]dhcp enable                                            ###基于接口配置dhcp

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select interface             ###配置基于接口的dhcp
[Huawei-GigabitEthernet0/0/0]dhcp select lease day 7           ####servser租期（默认租期为七天）

[Huawei-GigabitEthernet0/0/0]dhcp server excluded-ip-address  192.168.10.200 192.168.10.210
###配置接口地址池中不参与自动分配的IP地址范围为192.168.10.200到192.168.10.210
[Huawei-GigabitEthernet0/0/0] dhcp server dhs-list 8.8.8.8     ####给客户端自动分配dns服务器地址

（二）全局模式
全局模式下，设置多个全局地址池，并存在定义的地址池网段与端口IP是同一网段的对应关系，即多个不同网段地址池对应各自的端口，最终实现不同网段客户端自动获取相应地址

[R1]dhcp enable
[R1]ip pool 1
[R1-ip-pool-1]gateway-list 12.168.20.1
[R1-ip-pool-1]network 192.168.20.0 mask 24

[R1-ip-pool-1]dns-list  114.114.114.114
[R1-ip-pool-1]excluded-ip-address 192.168.20.250 192.168.20.254
[R1-ip-pool-1]static-bind ip-address 192.168.20.9 mac-address 5489-98c6-0cee
[R1-ip-pool-1]lease day 10

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]dhcp select global

[Huawei]display ip pool

四.DHCP中继
应用场景：
在大型的网络中，可能会存在多个网段。DHCP客户机通过网络广播消息获得DHCP服务器的响应后得到IP地址。但广播消息是不能跨越网段的。因此，如果DHCP客户机和服务器在不同的网段内，客户机还能不能向服务器申请IP地址呢？这就要用到DHCP中继了

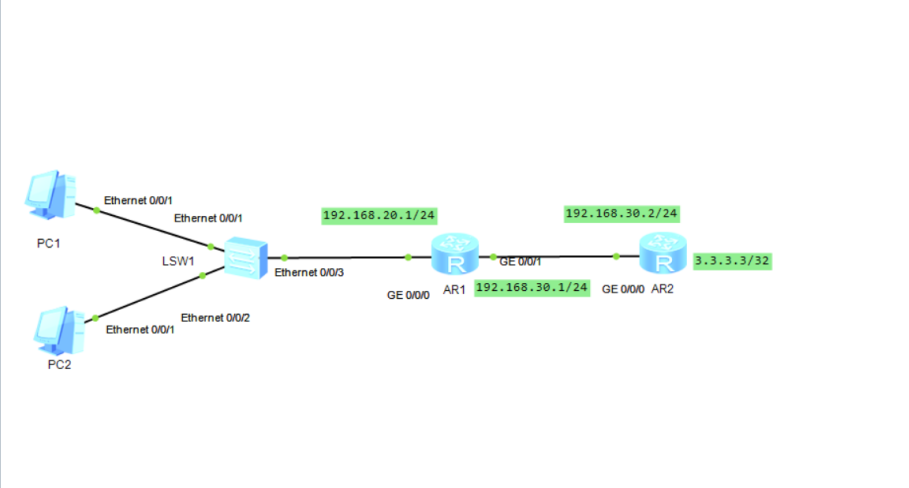

在这里插入图片描述

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip ad 192.168.20.1 24
[Huawei-GigabitEthernet0/0/0]un sh
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip ad 192.168.30.1 24
[Huawei-GigabitEthernet0/0/1]un sh
[Huawei]ip route-static 3.3.3.3 32 192.168.30.2
[Huawei]dhcp en
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp relay server-ip 192.168.30.2

The device is running!

<Huawei>sys
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip ad 192.168.30.2 24
[Huawei-GigabitEthernet0/0/0]int l0
[Huawei-LoopBack0]ip ad 3.3.3.3 32
[Huawei]ip route-static 0.0.0.0 0 192.168.30.1
[Huawei]dhcp en
[Huawei]ip pool 1
Info: It's successful to create an IP address pool.
[Huawei-ip-pool-1]gateway-list 192.168.20.1
[Huawei-ip-pool-1]network 192.168.20.0 mask 24
[Huawei-ip-pool-1]dns-list 8.8.8.8
[Huawei-ip-pool-1]lease day 7
[Huawei-ip-pool-1]int g0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select global
