UML类图之类间关系(关联、聚合、组合、泛化、依赖、实现)



类图定义

  • 类图以反映系统类的结构(属性、操作)以及类之间的关系为主要目的,描述了软件系统的结构,是一种静态建模方法
  • 类图中的“类”与面向对象语言中的“类”的概念是对应的,是对现实世界中的事物的抽象。

类图中的事物

1. 类

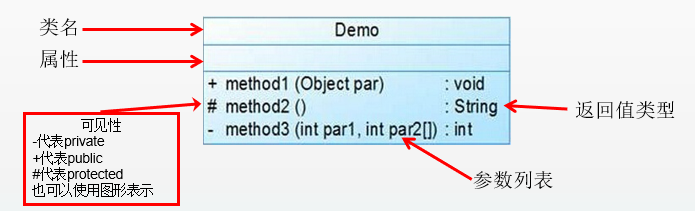

从上到下分为三部分,分别是类名、属性和操作。类名是必须有的
在这里插入图片描述

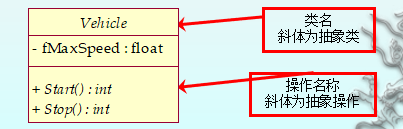

2. 抽象类
不能直接被实例化的类,是用来被继承的,一般至少包含一个抽象操作
在这里插入图片描述
3. 接口
是一个彻底的抽象类,接口中只有常量和抽象方法
在这里插入图片描述
4. 模板类
一种参数化的类,在编译时把模版参数绑定到不同的数据类型,从而产生不同的类。
在这里插入图片描述

类图中的关系

关联关系

  • 关联(Association)关系是类与类之间最常用的一种关系,用于表示一类对象与另一类对象之间有联系,如银行与客户。在UML类图中,关联关系用实线表示;在UML中,关联关系通常又包含如下几种形式:

双向关联

  • 默认情况下,关联是双向的。例如:顾客(Customer)购买商品(Product)并拥有商品,反之,卖出的商品总有某个顾客与之相关联。
    在这里插入图片描述

单向关联

  • 类的关联关系也可以是单向的,单向关联用带箭头的实线表示。例如:顾客(Customer)拥有地址(Address)
    在这里插入图片描述

自关联

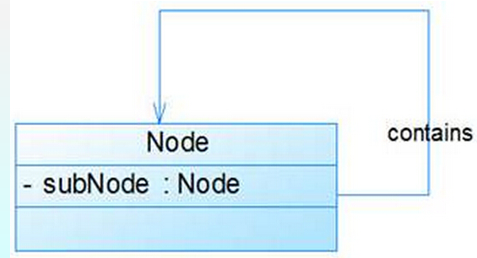

  • 在系统中可能会存在一些类的成员变量为该类本身,这种特殊的关联关系称为自关联。例如:一个节点类(Node)的成员又是节点Node类型的对象
    在这里插入图片描述

多重性关联

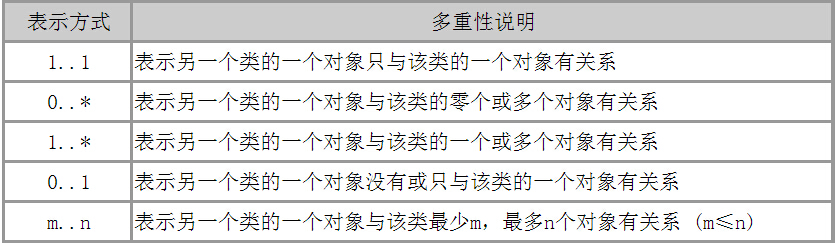

  • 多重性关联关系表示两个关联对象在数量上的对应关系。在UML中,对象之间的多重性可以直接在关联直线上用一个数字或一个数字范围表示
    在这里插入图片描述

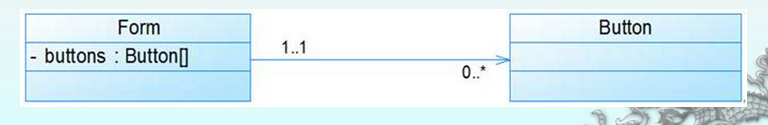

    例如:一个界面(Form)可以拥有零个或多个按钮(Button),但是一个按钮只能属于一个界面
    在这里插入图片描述

聚合关系(has-a)

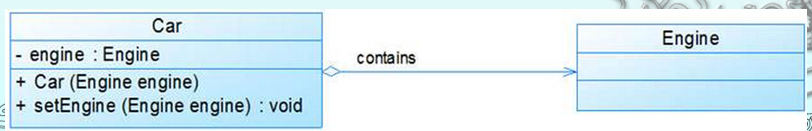

  • 聚合(Aggregation)关系表示相关联的两个类之间存在has-a的关系,同时,它也是一种整体-部分关系。它的特点在于,部分的生命周期并不由整体来管理。也就是说,当整体这个对象已经不存在的时候,部分的对象还是可能继续存在的。在UML中,聚合关系用带空心菱形+实箭头表示,空心菱形指向整体,实箭头指向部分。例如:汽车发动机(Engine)是汽车(Car)的组成部分,但是汽车发动机可以独立存在,因此,汽车和发动机是聚合关系。
    在这里插入图片描述

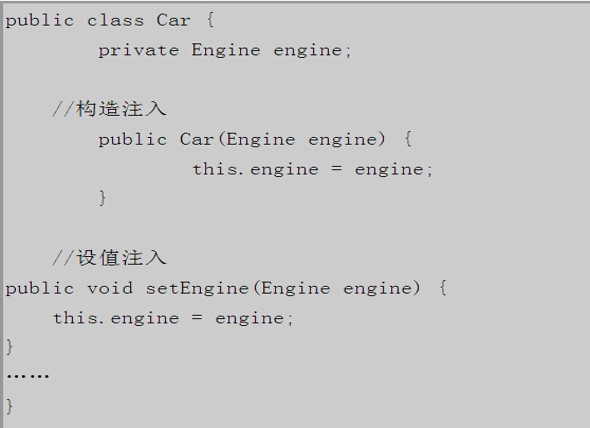

  • 在代码实现聚合关系时,成员对象通常作为构造方法、Setter方法或业务方法的参数注入到整体对象中
    在这里插入图片描述

组合关系

  • 组合(Composition)关系表示类之间更加严格的has-a关系,但是在组合关系中整体对象可以控制成员对象的生命周期,一旦整体对象不存在,成员对象也将不存在,成员对象与整体对象之间具有共生共灭的关系。在UML中,组合关系用实心菱形+实箭头表示,实心菱形指向整体,箭头指向部分。例如:人的头(Head)与嘴巴(Mouth),嘴巴是头的组成部分之一,而且如果头没了,嘴巴也就没了,因此头和嘴巴是组合关系
    在这里插入图片描述

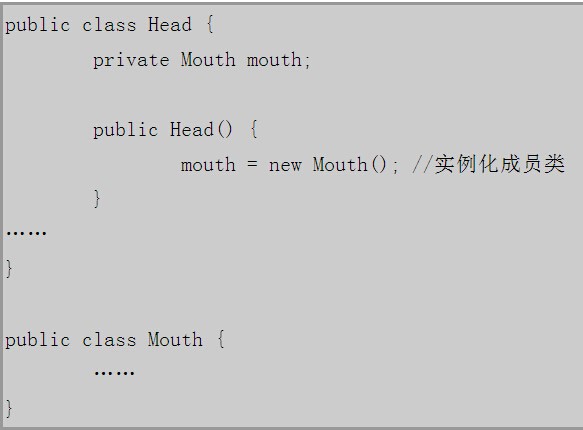

  • 在代码实现组合关系时,通常在整体类的构造方法中直接实例化成员类
    在这里插入图片描述

泛化关系

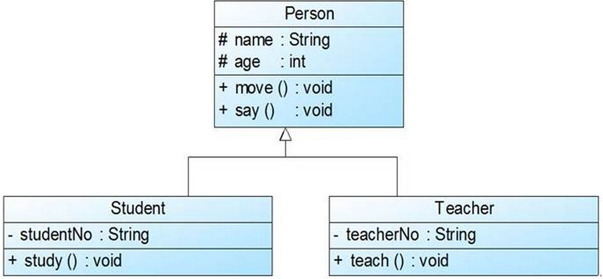

  • 泛化(Generalization)关系也就是继承关系,用于描述父类与子类之间的关系,父类又称作基类或超类,子类又称作派生类。在UML中,泛化关系用带空心三角形的直线来表示,空心三角形指向父类,直线指向子类
    在这里插入图片描述
  • 在代码实现时,我们使用面向对象的继承机制来实现泛化关系,如在Java语言中使用extends关键字

依赖关系

  • 依赖关系是一种使用关系(具有偶然性的、临时性的特点。在UML中,依赖关系用带箭头的虚线表示,由依赖的一方指向被依赖的一方。大多数情况下,依赖关系体现在某个类的方法使用另一个类的对象作为参数。例如:驾驶员开车,在Driver类的drive()方法中将Car类型的对象car作为一个参数传递,以便在drive()方法中能够调用car的move()方法,且驾驶员的drive()方法依赖车的move()方法,因此类Driver依赖类Car
    在这里插入图片描述

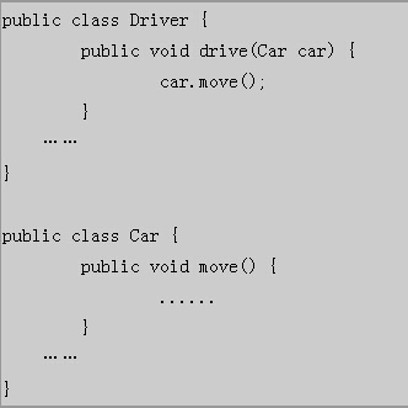

  • 在系统实施阶段,依赖关系最常用的一种方式是如上图所示的将一个类的对象作为另一个类中方法的参数
    在这里插入图片描述

实现关系

  • 实现(Realization)关系描述的是接口和类之间的关系,在这种关系中,类实现了接口,类中的操作实现了接口中所声明的操作。在UML中,类与接口之间的实现关系用带空心三角形的虚线来表示,空心三角形指向接口,虚线指向实现类

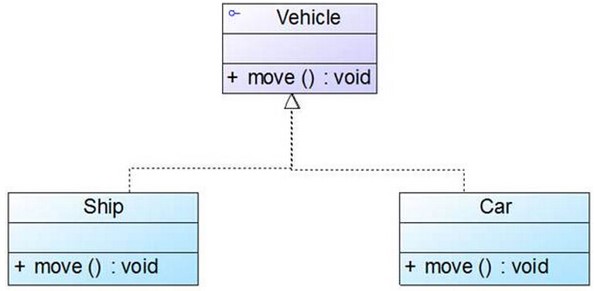

    例如:定义了一个交通工具接口Vehicle,包含一个抽象操作move(),在类Ship和类Car中都实现了该move()操作,不过具体的实现细节将会不一样
    在这里插入图片描述
  • 实现关系在编程实现时,不同的面向对象语言也提供了不同的语法,如在Java语言中使用implements关键字

关联、聚合、组合之间的区别

  • 聚合和组合都是关联的一种形式
  • 在对应用建模时,我们有时仅仅表达关联关系是不够的,而是还要去表达在这些关系中的主和从、整体和局部的关系,在这种情况下我们就需要用到聚合和组合了。
  • 聚合和组合关系中也存在多重性

关联关系和依赖关系的区别

  • 类与类之间由弱到强关系是: 没关系 →依赖 → 关联 → 聚合 → 组合
  • 依赖关系是一种弱关联,描述的是类之间的依赖性,只要一个类使用到另一个类就可以把这种关系看成是依赖。比如自行车Bicycle和打气筒Pump,自行车使用打气筒来充气,此时Bicycle类与Pump类之间的关系就是依赖关系。依赖也可说是一种偶然的关系,不存在固定的对应关系。
