上篇文章认识了下View从XML文件-->View对象的流程，里面用到了递归的方式来不断查找Layout文件中的ViewTag，利用反射方式，生成相对应View对象，添加到parent中，最后添加到DecorView，也就是我们的根布局里。好，我们现在拿到了View实例，接下来还要处理从View实例传递到手机屏幕上显示，实时刷新，保证60Hz(一帧约为16ms),怎么可以更快的绘制，双缓冲，三缓冲策略等等非常复杂的问题。Android在framework曾已经搭建好这一整套的流程框架，我们大多数情况下，只需要重写三个方法：onMeasure()，onLayout()，onDraw()就可以实现我们自己的业务需求。
下面就是对测量（onMeasure），布局（onLayout），绘制（onDraw）详细认识下。
onMeasure

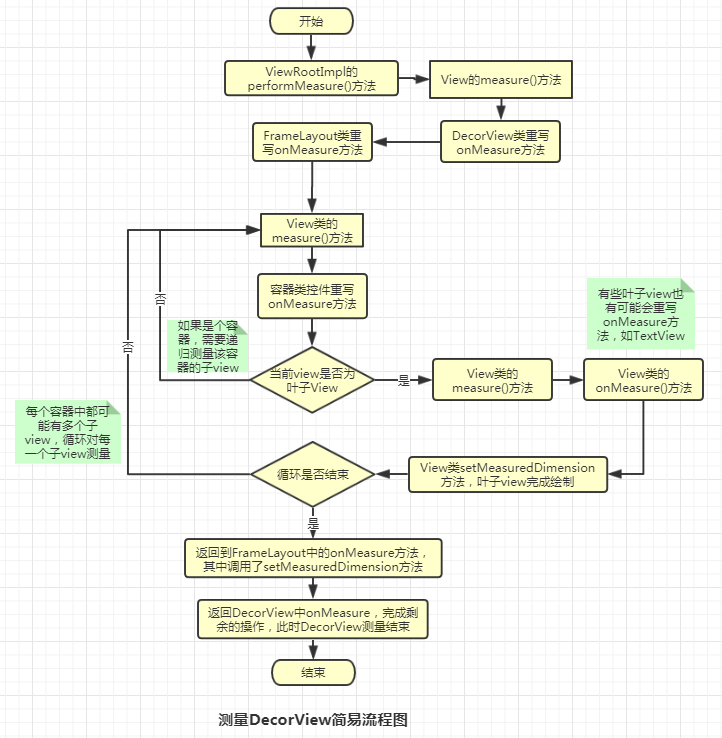

先了解下整体流程：
onMeasure()方法顾名思义就是用于测量视图的大小的。View系统的绘制流程会从ViewRoot的performTraversals()方法中开始，在其内部调用View的measure()方法。简单来说，ViewGroup中负责调用所有子View的测量方法，子View中负责实际的测量并设值。在子View中若发现有ViewGroup类型，再调用所有子View的测量方法，周而复始，直到当前View没有包含
measure()方法接收两个参数，widthMeasureSpec和heightMeasureSpec，这两个值分别用于确定视图的宽度和高度的规格和大小。MeasureSpec的值由specSize和specMode共同组成的，其中specSize记录的是大小，specMode记录的是规格。MeasureSpec这个取值非常巧妙，首先它是int类型，共32bit，前2位代表Mode，后30位代表Size。specMode一共有三种类型，如下所示：
1. EXACTLY
表示父视图希望子视图的大小应该是由specSize的值来决定的，系统默认会按照这个规则来设置子视图的大小，开发人员当然也可以按照自己的意愿设置成任意的大小。
2.AT_MOST
表示子视图最多只能是specSize中指定的大小，开发人员应该尽可能小得去设置这个视图，并且保证不会超过specSize。系统默认会按照这个规则来设置子视图的大小，开发人员当然也可以按照自己的意愿设置成任意的大小。
3.UNSPECIFIED
表示开发人员可以将视图按照自己的意愿设置成任意的大小，没有任何限制。这种情况比较少见，不太会用到。
widthMeasureSpec和heightMeasureSpec这两个值又是从哪里得到的呢？通常情况下，这两个值都是由父视图经过计算后传递给子视图的，说明父视图会在一定程度上决定子视图的大小。但是最外层的根视图，它的widthMeasureSpec和heightMeasureSpec又是从哪里得到的呢？这就需要去分析ViewRoot中的源码了，观察performTraversals()方法可以发现如下代码：
childWidthMeasureSpec = getRootMeasureSpec(desiredWindowWidth, lp.width);
childHeightMeasureSpec = getRootMeasureSpec(desiredWindowHeight, lp.height);可以看到，这里调用了getRootMeasureSpec()方法去获取widthMeasureSpec和heightMeasureSpec的值，注意方法中传入的参数，其中lp.width和lp.height在创建ViewGroup实例的时候就被赋值了，它们都等于MATCH_PARENT。然后看下getRootMeasureSpec()方法中的代码，如下所示：
private int getRootMeasureSpec(int windowSize, int rootDimension) {
int measureSpec;
switch (rootDimension) {
case ViewGroup.LayoutParams.MATCH_PARENT:
measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.EXACTLY);
break;
case ViewGroup.LayoutParams.WRAP_CONTENT:
measureSpec = MeasureSpec.makeMeasureSpec(windowSize, MeasureSpec.AT_MOST);
break;
default:
measureSpec = MeasureSpec.makeMeasureSpec(rootDimension, MeasureSpec.EXACTLY);
break;
}
return measureSpec;
}可以看到，这里使用了MeasureSpec.makeMeasureSpec()方法来组装一个MeasureSpec，当rootDimension参数等于MATCH_PARENT的时候，MeasureSpec的specMode就等于EXACTLY，当rootDimension等于WRAP_CONTENT的时候，MeasureSpec的specMode就等于AT_MOST。并且MATCH_PARENT和WRAP_CONTENT时的specSize都是等于windowSize的，也就意味着根视图总是会充满全屏的。
接下来我们看下View的measure()方法里面的代码吧，onMeasure()就在这个方法里调用，如下所示：
public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
if ((mPrivateFlags & FORCE_LAYOUT) == FORCE_LAYOUT ||
widthMeasureSpec != mOldWidthMeasureSpec ||
heightMeasureSpec != mOldHeightMeasureSpec) {
mPrivateFlags &= ~MEASURED_DIMENSION_SET;
if (ViewDebug.TRACE_HIERARCHY) {
ViewDebug.trace(this, ViewDebug.HierarchyTraceType.ON_MEASURE);
}
onMeasure(widthMeasureSpec, heightMeasureSpec);
if ((mPrivateFlags & MEASURED_DIMENSION_SET) != MEASURED_DIMENSION_SET) {
throw new IllegalStateException("onMeasure() did not set the"
+ " measured dimension by calling"
+ " setMeasuredDimension()");
}
mPrivateFlags |= LAYOUT_REQUIRED;
}
mOldWidthMeasureSpec = widthMeasureSpec;
mOldHeightMeasureSpec = heightMeasureSpec;
}注意观察，measure()这个方法是final的，因此我们无法在子类中去重写这个方法，说明Android是不允许我们改变View的measure框架的。然后调用了onMeasure()方法，这里才是真正去测量并设置View大小的地方，默认会调用getDefaultSize()方法来获取视图的大小，如下所示：
public static int getDefaultSize(int size, int measureSpec) {
int result = size;
int specMode = MeasureSpec.getMode(measureSpec);
int specSize = MeasureSpec.getSize(measureSpec);
switch (specMode) {
case MeasureSpec.UNSPECIFIED:
result = size;
break;
case MeasureSpec.AT_MOST:
case MeasureSpec.EXACTLY:
result = specSize;
break;
}
return result;
}这里传入的measureSpec是一直从measure()方法中传递过来的。然后调用MeasureSpec.getMode()方法可以解析出specMode，调用MeasureSpec.getSize()方法可以解析出specSize。接下来进行判断，如果specMode等于AT_MOST或EXACTLY就返回specSize，这也是系统默认的行为。之后会在onMeasure()方法中调用setMeasuredDimension()方法来设定测量出的大小，这样一次measure过程就结束了。
一个界面的展示可能会涉及到很多次的measure，因为一个布局中一般都会包含多个子视图，每个视图都需要经历一次measure过程。ViewGroup中定义了一个measureChildren()方法来去测量子视图的大小，如下所示：
protected void measureChildren(int widthMeasureSpec, int heightMeasureSpec) {
final int size = mChildrenCount;
final View[] children = mChildren;
for (int i = 0; i < size; ++i) {
final View child = children[i];
if ((child.mViewFlags & VISIBILITY_MASK) != GONE) {
measureChild(child, widthMeasureSpec, heightMeasureSpec);
}
}
}首先会去遍历当前布局下的所有子视图，然后逐个调用measureChild()方法来测量相应子视图的大小，如下所示：
protected void measureChild(View child, int parentWidthMeasureSpec,
int parentHeightMeasureSpec) {
final LayoutParams lp = child.getLayoutParams();
final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
mPaddingLeft + mPaddingRight, lp.width);
final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
mPaddingTop + mPaddingBottom, lp.height);
child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}可以看到，分别调用了getChildMeasureSpec()方法来去计算子视图的MeasureSpec，计算的依据就是布局文件中定义的MATCH_PARENT、WRAP_CONTENT等值，这个方法的内部细节就不再贴出。然后调用子视图的measure()方法，并把计算出的MeasureSpec传递进去，之后的流程就和前面所介绍的一样了。
当然，onMeasure()方法是可以重写的，也就是说，如果你不想使用系统默认的测量方式，可以按照自己的意愿进行定制，比如：
public class MyView extends View {
......
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
setMeasuredDimension(200, 200);
}
}这样的话就把View默认的测量流程覆盖掉了，不管在布局文件中定义MyView这个视图的大小是多少，最终在界面上显示的大小都将会是200*200。需要注意的是，在setMeasuredDimension()方法调用之后，我们才能使用getMeasuredWidth()和getMeasuredHeight()来获取视图测量出的宽高，以此之前调用这两个方法得到的值都会是0。由此可见，视图大小的控制是由父视图、布局文件、以及视图本身共同完成的，父视图会提供给子视图参考的大小，而开发人员可以在XML文件中指定视图的大小，然后视图本身会对最终的大小进行拍板。
onLayout()

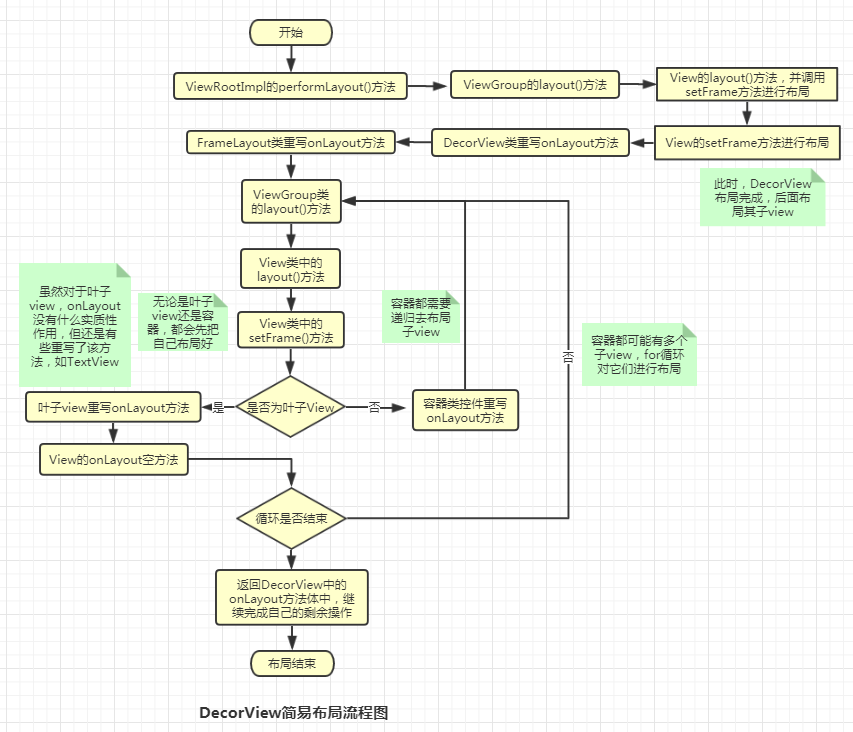

一样的，先了解下整体流程：
这个方法是用于给视图进行布局的，也就是确定视图的位置。ViewRoot的performTraversals()方法会在measure结束后继续执行，并调用View的layout()方法来执行此过程，如下所示：
host.layout(0, 0, host.mMeasuredWidth, host.mMeasuredHeight);layout()方法接收四个参数，分别代表着左、上、右、下的坐标，当然这个坐标是相对于当前视图的父视图而言的。可以看到，这里还把刚才测量出的宽度和高度传到了layout()方法中。那么我们来看下layout()方法中的代码是什么样的吧，如下所示：
public void layout(int l, int t, int r, int b) {
int oldL = mLeft;
int oldT = mTop;
int oldB = mBottom;
int oldR = mRight;
boolean changed = setFrame(l, t, r, b);
if (changed || (mPrivateFlags & LAYOUT_REQUIRED) == LAYOUT_REQUIRED) {
if (ViewDebug.TRACE_HIERARCHY) {
ViewDebug.trace(this, ViewDebug.HierarchyTraceType.ON_LAYOUT);
}
onLayout(changed, l, t, r, b);
mPrivateFlags &= ~LAYOUT_REQUIRED;
if (mOnLayoutChangeListeners != null) {
ArrayList<OnLayoutChangeListener> listenersCopy =
(ArrayList<OnLayoutChangeListener>) mOnLayoutChangeListeners.clone();
int numListeners = listenersCopy.size();
for (int i = 0; i < numListeners; ++i) {
listenersCopy.get(i).onLayoutChange(this, l, t, r, b, oldL, oldT, oldR, oldB);
}
}
}
mPrivateFlags &= ~FORCE_LAYOUT;
}在layout()方法中，首先会调用setFrame()方法来判断视图的大小是否发生过变化，以确定有没有必要对当前的视图进行重绘，同时还会在这里把传递过来的四个参数分别赋值给mLeft、mTop、mRight和mBottom这几个变量。接下来会在第11行调用onLayout()方法，正如onMeasure()方法中的默认行为一样。不过，View中的onLayout()方法就是一个空方法，因为onLayout()过程是为了确定视图在ViewGroup中所在的位置，而这个操作应该是由ViewGroup来完成的，即父视图决定子视图的显示位置。既然如此，我们来看下ViewGroup中的onLayout()方法是怎么写的吧，代码如下：
@Override
protected abstract void onLayout(boolean changed, int l, int t, int r, int b);可以看到，ViewGroup中的onLayout()方法竟然是一个抽象方法，这就意味着所有ViewGroup的子类都必须重写这个方法。没错，像LinearLayout、RelativeLayout等布局，都是重写了这个方法，然后在内部按照各自的规则对子视图进行布局的。
在onLayout()过程结束后，我们就可以调用getWidth()方法和getHeight()方法来获取视图的宽高了。说到这里，我相信很多朋友长久以来都会有一个疑问，getWidth()方法和getMeasureWidth()方法到底有什么区别呢？它们的值好像永远都是相同的。其实它们的值之所以会相同基本都是因为布局设计者的编码习惯非常好，实际上它们之间的差别还是挺大的。首先getMeasureWidth()方法在measure()过程结束后就可以获取到了，而getWidth()方法要在layout()过程结束后才能获取到。另外，getMeasureWidth()方法中的值是通过setMeasuredDimension()方法来进行设置的，而getWidth()方法中的值则是通过视图右边的坐标减去左边的坐标计算出来的。
onDraw()
一样的，一样的，先了解下整体流程：
当layout完成后，就进入到draw阶段了，在这个阶段，会根据layout中确定的各个view的位置将它们画出来。该过程的分析思路和前两个过程类似，如果前面读懂了，那这个流程也就很容易理解了。

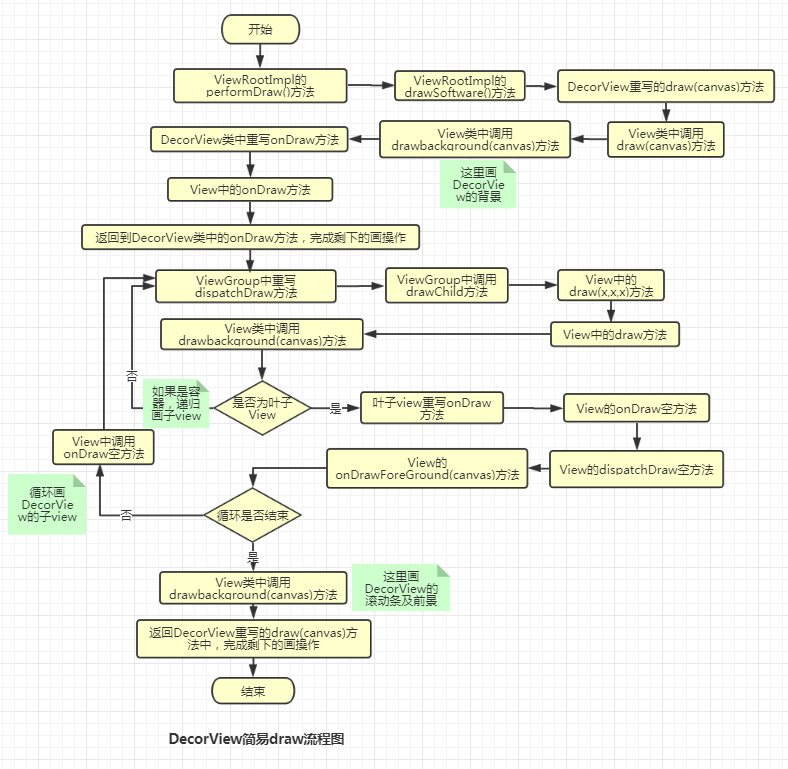

1、从performDraw方法到draw方法
draw过程，是从performTraversals()中的performDraw()方法开始的，咱们从该方法追踪，咱们这里仅贴出关键流程代码，至于其它的逻辑，不是本文的重点，这里就先略过，有兴趣的可以自行研究。
//==================ViewRootImpl.java=================
private void performDraw() {
......
boolean canUseAsync = draw(fullRedrawNeeded);
......
}
private boolean draw(boolean fullRedrawNeeded) {
......
if (!drawSoftware(surface, mAttachInfo, xOffset, yOffset,
scalingRequired, dirty, surfaceInsets)) {
return false;
}
......
}
private boolean drawSoftware(......){
......
mView.draw(canvas);
......
}这里mView就是DecorView，这样j就开始DecorView视图树的draw流程了。
2、DecorView树递归完成“画”流程
DecorView类中重写了draw()方法，追踪源码后进入到该部分。
//================DecorView.java==============
@Override
public void draw(Canvas canvas) {
super.draw(canvas);
if (mMenuBackground != null) {
mMenuBackground.draw(canvas);
}
}从这段代码来看， 调用完super.draw后，还画了菜单背景，当然super.draw是咱们关注的重点，这里还做了啥咱们不用太关心。由于FrameLayout和ViewGroup都没有重写该方法，所以就直接进入都了View类中的draw方法了。
//====================View.java=====================
/**
* Manually render this view (and all of its children) to the given Canvas.
* The view must have already done a full layout before this function is
* called. When implementing a view, implement
* {@link #onDraw(android.graphics.Canvas)} instead of overriding this method.
* If you do need to override this method, call the superclass version.
*
* @param canvas The Canvas to which the View is rendered.
*/
@CallSuper
public void draw(Canvas canvas) {
......
/*
* Draw traversal performs several drawing steps which must be executed
* in the appropriate order:
*
* 1. Draw the background
* 2. If necessary, save the canvas' layers to prepare for fading
* 3. Draw view's content
* 4. Draw children
* 5. If necessary, draw the fading edges and restore layers
* 6. Draw decorations (scrollbars for instance)
*/
// Step 1, draw the background, if needed
int saveCount;
if (!dirtyOpaque) {
drawBackground(canvas);
}
// skip step 2 & 5 if possible (common case)
......
// Step 3, draw the content
if (!dirtyOpaque) onDraw(canvas);
// Step 4, draw the children
dispatchDraw(canvas);
......
// Step 6, draw decorations (foreground, scrollbars)
onDrawForeground(canvas);45 ......
}这段代码描述了draw阶段完成的7个主要步骤，这里咱们先翻译一下其注释：
1）手动渲染该view（以及它的所有子view）到给定的画布上。
2）在该方法调用之前，该view必须已经完成了全面的布局。当正在实现一个view是，实现onDraw(android.graphics.Cavas)而不是本方法。如果您确实需要重写该方法，调用超类版本。
3）参数canvas：将view渲染到的画布。
从代码上看，这里做了很多工作，咱们简单说明一下，有助于理解这个“画”工作。
1）第一步：画背景。对应我我们在xml布局文件中设置的“android:background”属性，这是整个“画”过程的第一步，这一步是不重点，知道这里干了什么就行。
2）第二步：画内容（第2步和第5步只有有需要的时候才用到，这里就跳过）。比如TextView的文字等，这是重点，onDraw方法，后面详细介绍。
3）第三步：画子view。dispatchDraw方法用于帮助ViewGroup来递归画它的子view。这也是重点，后面也要详细讲到。
4）第四步：画装饰。这里指画滚动条和前景。其实平时的每一个view都有滚动条，只是没有显示而已。同样这也不是重点，知道做了这些事就行。
咱们进入onDraw方法看看
//=================View.java===============
/**
* Implement this to do your drawing.
*
* @param canvas the canvas on which the background will be drawn
*/
protected void onDraw(Canvas canvas) {
}注释中说：实现该方法来做“画”工作。也就是说，具体的view需要重写该方法，来画自己想展示的东西，如文字，线条等。DecorView中重写了该方法，所以流程会走到DecorView中重写的onDraw方法。
//===============DocerView.java==============
@Override
public void onDraw(Canvas c) {
super.onDraw(c);
mBackgroundFallback.draw(this, mContentRoot, c, mWindow.mContentParent,
mStatusColorViewState.view, mNavigationColorViewState.view);
}这里调用了onDraw的父类方法，同时第4行还画了自己特定的东西。由于FrameLayout和ViewGroup也没有重写该方法，且View中onDraw为空方法，所以super.onDraw方法其实是啥都没干的。DocerView画完自己的东西，紧接着流程就又走到dispatchDraw方法了。
//================View.java===============
/**
* Called by draw to draw the child views. This may be overridden
* by derived classes to gain control just before its children are drawn
* (but after its own view has been drawn).
* @param canvas the canvas on which to draw the view
*/
protected void dispatchDraw(Canvas canvas) {
}先看看注释：被draw方法调用来画子View。该方法可能会被派生类重写来获取控制，这个过程正好在该view的子view被画之前（但在它自己被画完成后）。 也就是说当本view被画完之后，就开始要画它的子view了。这个方法也是一个空方法，实际上对于叶子view来说，该方法没有什么意义，因为它没有子view需要画了，而对于ViewGroup来说，就需要重写该方法来画它的子view。在源码中发现，像平时常用的LinearLayout、FrameLayout、RelativeLayout等常用的布局控件，都没有再重写该方法，DecorView中也一样，而是只在ViewGroup中实现了dispatchDraw方法的重写。所以当DecorView执行完onDraw方法后，流程就会切到ViewGroup中的dispatchDraw方法了。
//=============ViewGroup.java============
@Override
protected void dispatchDraw(Canvas canvas) {
final int childrenCount = mChildrenCount;
final View[] children = mChildren;
......
for (int i = 0; i < childrenCount; i++) {
more |= drawChild(canvas, child, drawingTime);
......
}
......
}从上述源码片段可以发现，这里其实就是对每一个child执行drawChild操作。
/**
* Draw one child of this View Group. This method is responsible for getting
* the canvas in the right state. This includes clipping, translating so
* that the child's scrolled origin is at 0, 0, and applying any animation
* transformations.
*
* @param canvas The canvas on which to draw the child
* @param child Who to draw
* @param drawingTime The time at which draw is occurring
* @return True if an invalidate() was issued
*/
protected boolean drawChild(Canvas canvas, View child, long drawingTime) {
return child.draw(canvas, this, drawingTime);
}先翻译注释的内容：
1）画当前ViewGroup中的某一个子view。该方法负责在正确的状态下获取画布。这包括了裁剪，移动，以便子view的滚动原点为0、0，以及提供任何动画转换。
2）参数drawingTime：“画”动作发生的时间点。
继续追踪源码，进入到如下流程。
//============View.java===========
/**
* This method is called by ViewGroup.drawChild() to have each child view draw itself.
*
* This is where the View specializes rendering behavior based on layer type,
* and hardware acceleration.
*/
boolean draw(Canvas canvas, ViewGroup parent, long drawingTime) {
......
draw(canvas);
......
}注释中说：该方法被ViewGroup.drawChild()方法调用，来让每一个子view画它自己。 该方法中，又回到了draw(canvas)方法中了，然后再开始画其子view，这样不断递归下去，直到画完整棵DecorView树。
到目前为止，View的绘制流程就介绍完了。根节点是DecorView，整个View体系就是一棵以DecorView为根的View树，依次通过遍历来完成measure、layout和draw过程。而如果要自定义view，一般都是通过重写onMeasure()，onLayout()，onDraw()来完成要自定义的部分，整个绘制流程也基本上是围绕着这几个核心的地方来展开的。
