系统架构图属于系统设计阶段，系统架构图只是这个阶段一个产物，要正确的、合理的画系统架构图需要全面的理解用户需求以及业务流程，当理解了这些东西后，剩下的就是如何进行表达了，一般而言，可以参照RUP的用例驱动来进行逻辑架构，开发架构等设计工作，你的系统架构图可以反应在各个视图里面，我估计你所说的系统架构图是属于逻辑架构里面，比如分多少层，每层分多少模块等。
一、产品架构图（业务架构图）
使用一套方法论/逻辑对产品（项目）所涉及到的业务进行边界划分。所以熟悉业务是关键。
图例如下：

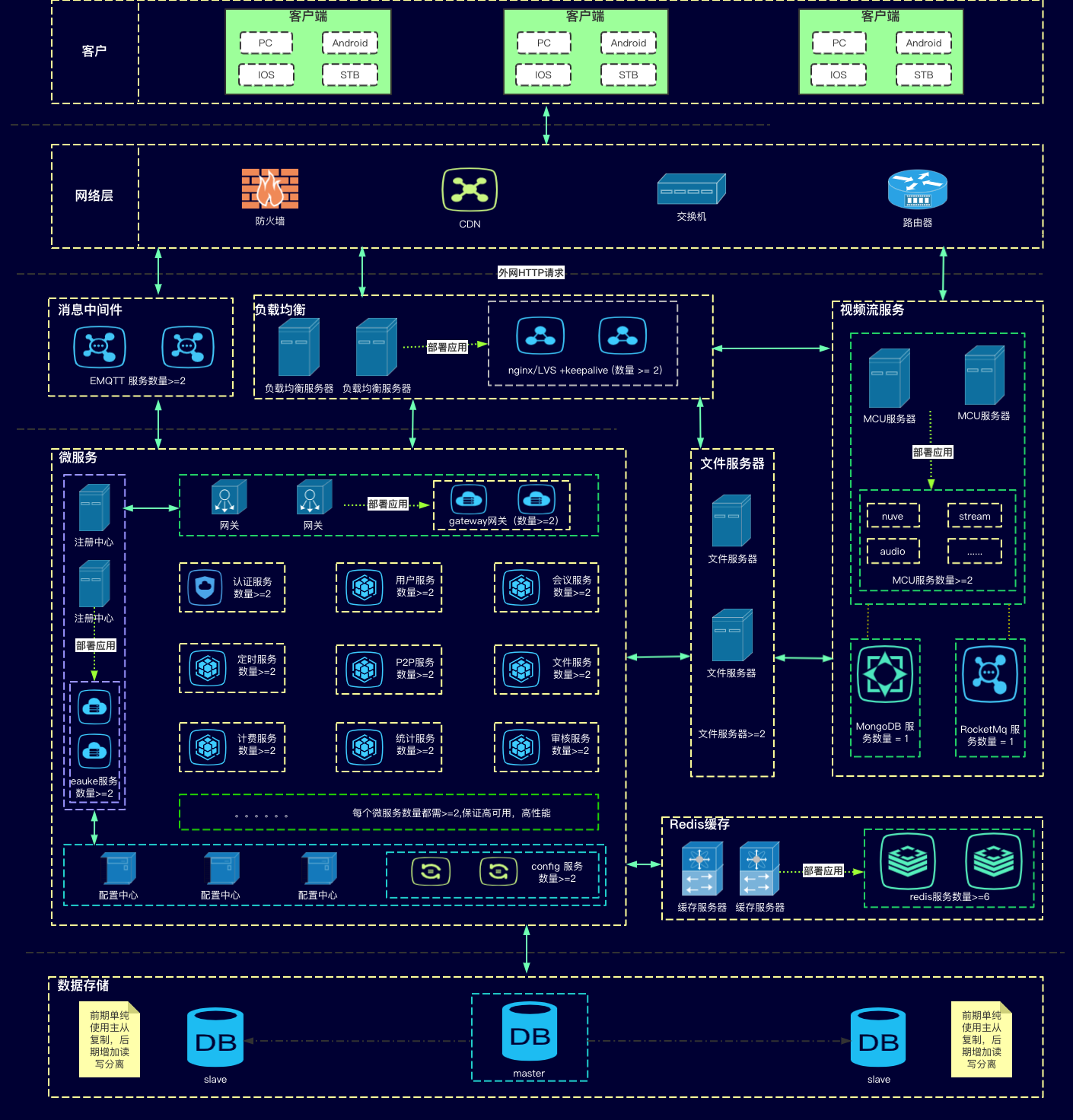

二、部署架构图：
部署图(deployment diagram，配置图)是用来显示系统中软件和硬件的物理架构。从部署图中，您可以了解到软件和硬件组件之间的物理关系以及处理节点的组件分布情况。使用部署图可以显示运行时系统的结构，同时还传达构成应用程序的硬件和软件元素的配置和部署方式。
立体物理架构模型：直观的从整体描述系统架构。
部署图，同时也描述了一个运行时的硬件结点，以及在这些结点上运行的软件组件的静态视图。 部署图显示了系统的硬件，安装在硬件上的软件，以及用于连接异构的机器之间的中间件。
