51单片机定时/计数器

定时计数器

什么是定时/计数器以及用处

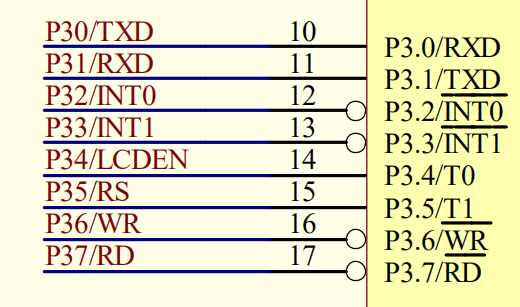

51单片机有2个16位定时器/计数器：定时器0（T0为P3.4）和定时器1（T1为P3.5）
这里所说的16位是指定时/计数器内部分别有16位计数寄存器。

当工作再定时模式时，每经过一个机器周期，寄存器的值就会加1，当这个寄存器装满时就会溢出。我们可以计算工作再定时模式时最高单次定时时间为65535*1.085 us= 时间（单位us）
当工作再计数器模式时，T0（P3.4引脚），T1（P3.5引脚）每来一个脉冲，计数器加1.

定时器的作用：定时计数器可以用于精确事件定时（比延时函数精确），PWM脉宽调制，波形发生，信号时序测量等方面。

使用定时/计数器的步骤

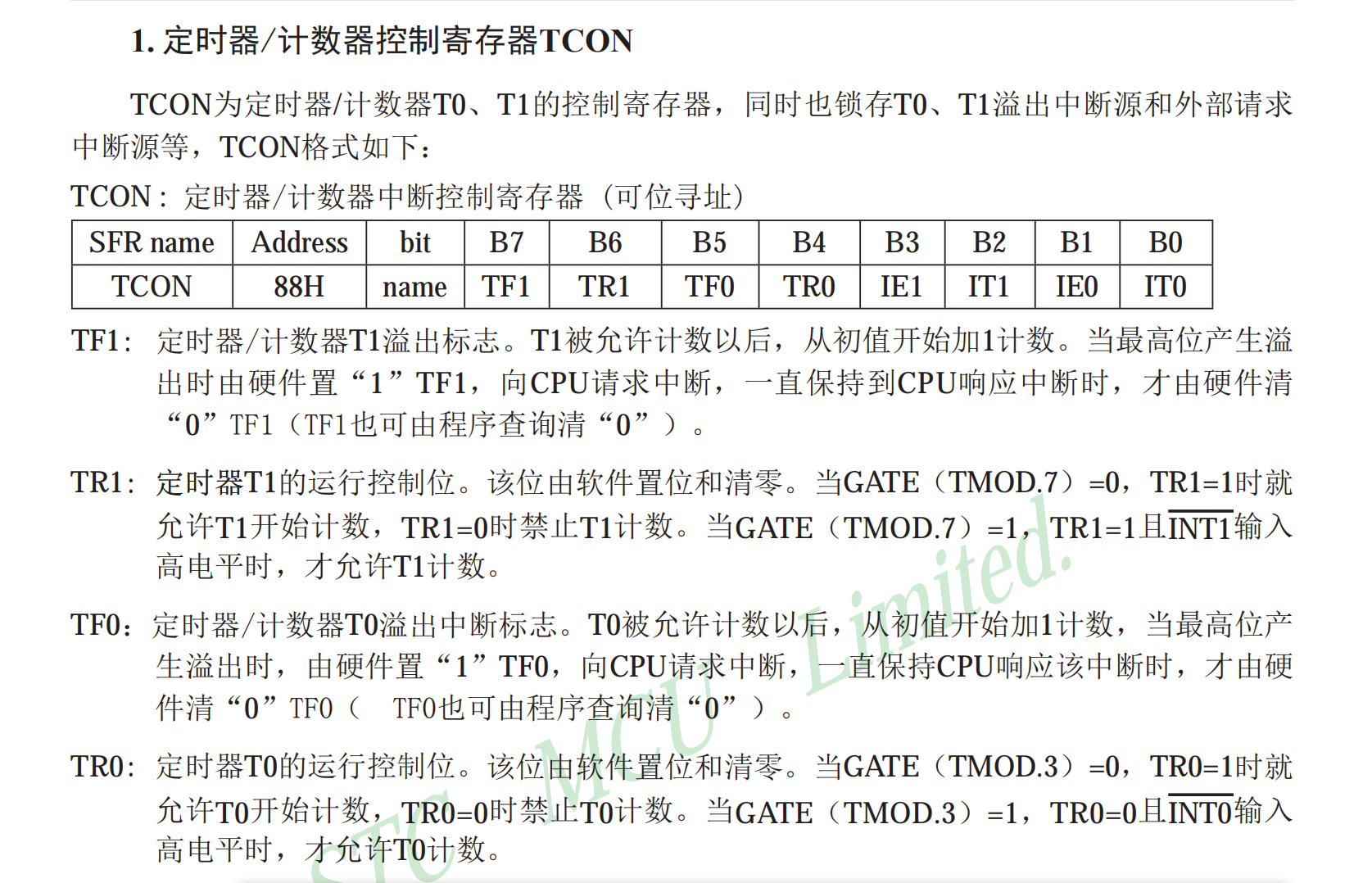

1.启动定时/计数器（通过TCON控制器）

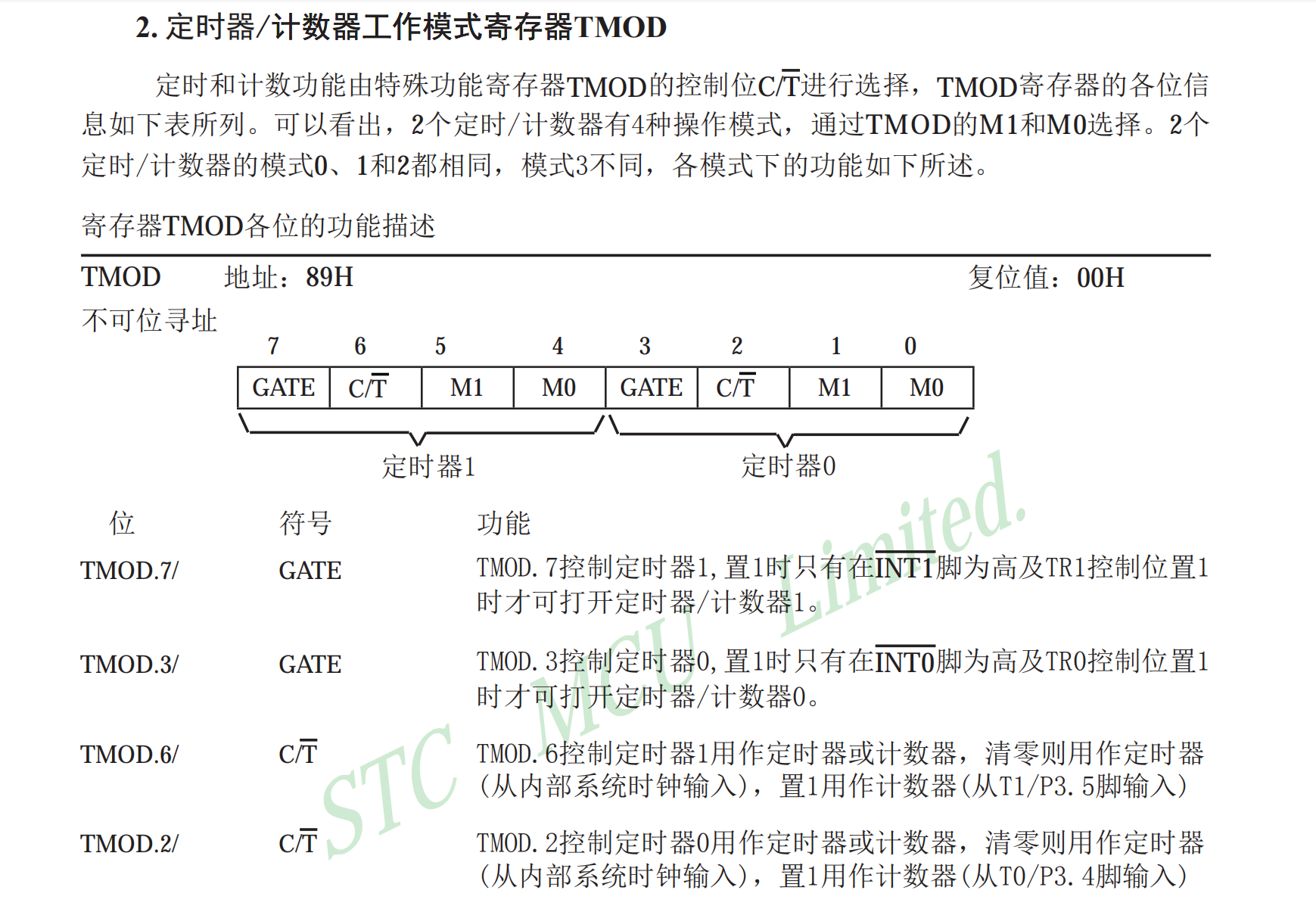

2.设置定时/计数器工作模式（通过TMOD控制器）

1. TH０、TH１为高八位，TL 0、TL 1为低八位
2. M0=1 （不可以这么写）应写成例：TMOD = 0x01
3. 复位值为0x00

3. 查询定时/计数器是否溢出（读TCON内TF位）

实践

使用定时计数器0的十六位模式

定时器0的初始化

void timer0Init()
{


	TR0 = 1;//启动定时器0
	TMOD = 0x01;//定时器模式1，16位定时模式
	TH0 = (65535-46082）/256;
	TL0 =  (65535-46082)%256;//定时50ms

}


定时时间超过50 ms可在主函数写

unsigned char msec,sec;
if（TF0 == 1）//判断是否溢出
{


	TF0 = 0;//软件清零溢出标志位
	TH0 = 0x4b;
	TL0 = 0xfd;//定时50ms
	msec++;//50ms到
	if(msec == 20)
	{


		msec = 0;
		sec++;//一秒时间到
	}

}

定时/计数器的计数模式

	TR0 = 1;//启动定时器0
	TMOD = 0x05;//定时器模式1，16位计数模式
