笔记9：Spring Cloud Hystrix仪表盘配置

1. 配置监控

   	/**
        * 在被监控的微服务中注册一个serlvet，后期我们就是通过访问这个servlet来获取该服务的Hystrix监控数据的
        * 前提：被监控的微服务需要引入springboot的actuator功能
        */
       @Bean
       public ServletRegistrationBean getServlet() {


           HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
           ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
           registrationBean.setLoadOnStartup(1);
           registrationBean.addUrlMappings("/actuator/hystrix.stream");
           registrationBean.setName("HystrixMetricsStreamServlet");
           return registrationBean;
       }

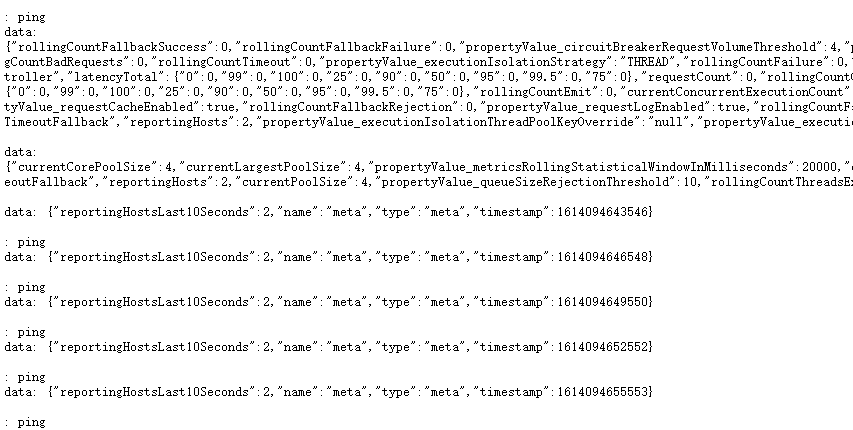

   启动后访问http://localhost:8090/actuator/hystrix.stream确保生效


2. 配置仪表盘模块cloud-hystrix-dashboard-9000
   1）pom

   				<!--hystrix-->
   		        <dependency>
   		            <groupId>org.springframework.cloud</groupId>
   		            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
   		        </dependency>
   		        <!--hystrix 仪表盘-->
   		        <dependency>
   		            <groupId>org.springframework.cloud</groupId>
   		            <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
   		        </dependency>
   		        <dependency>
   		            <groupId>org.springframework.cloud</groupId>
   		            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
   		        </dependency>


   2）application.yml

   		server:
   		  port: 9000
   		spring:
   		  application:
   		    name: cloud-hystrix-dashboard
   		eureka:
   		  client:
   		    service-url: #eureka server的路径
   		      #注册到集群，多个Eurekaserver地址使用逗号连接起来
   		      defaultZone: http://CloudEurekaServerA:8761/eureka,http://CloudEurekaServerB:8762/eureka
   		  instance:
   		    #服务实例中显示ip，而不是显示主机名（兼容老的eureka版本）
   		    prefer-ip-address: true
   		    #例名称： 192.168.1.100:service-provider:8080
   		    instance-id: ${

         spring.cloud.client.ip-address}:${

         spring.application.name}:${

         server.port}:@project.version@

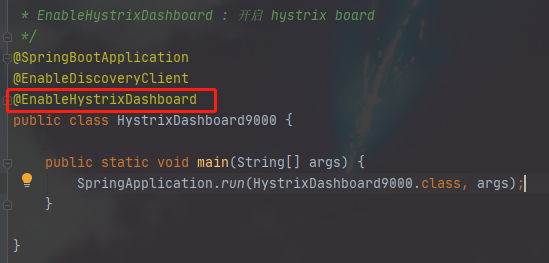

   3）启动类 开启 Hystrix board

   4） 启动

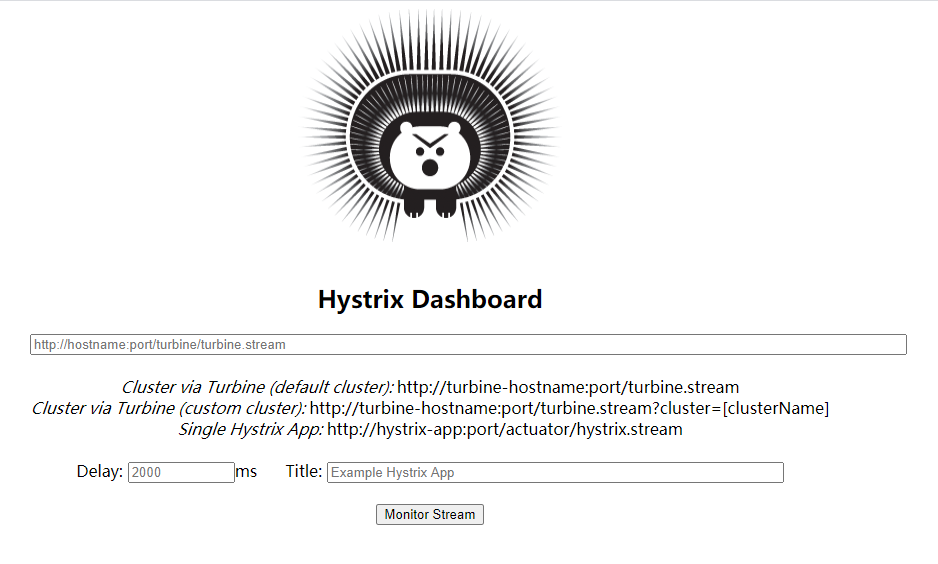

   地址： http://localhost:9000/hystrix

   5）登入
   在框框中输入监控的地址：http://localhost:8090/actuator/hystrix.stream

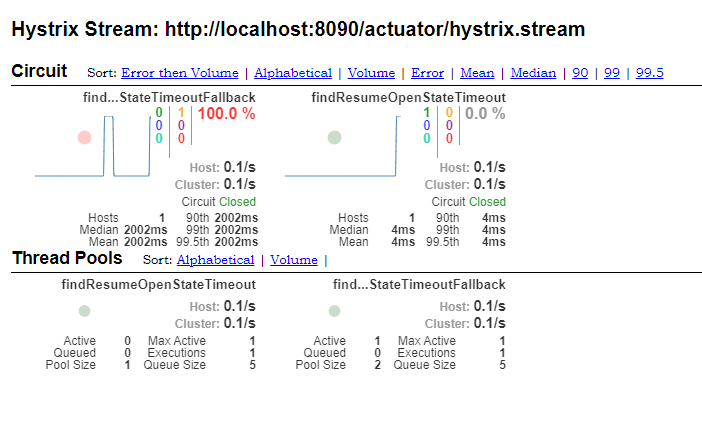

   点击Monitor Stream


    百分⽐：10s内错误请求百分⽐
    实⼼圆：

     - ⼤⼩：代表请求流量的⼤⼩，流量越⼤球越⼤
     - 颜⾊：代表请求处理的健康状态，从绿⾊到红⾊递减，绿⾊代表健康，红⾊就代表很不健康

    曲线波动图：记录了2分钟内该⽅法上流量的变化波动图，判断流量上升或者下降的趋势


3. Hystrix Turbine聚合监控 配置仪表盘模块cloud-hystrix-turbine-9001
   1) pom

   		<!--hystrix turbine聚合监控-->
           <dependency>
               <groupId>org.springframework.cloud</groupId>
               <artifactId>spring-cloud-starter-netflix-turbine</artifactId>
           </dependency>
           <!--引⼊eureka客户端,微服务架构下的服务都尽量注册到服务中⼼去，便于统⼀管理-->
           <dependency>
               <groupId>org.springframework.cloud</groupId>
               <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
           </dependency>


   2） application.yml

   server:
     port: 9001
   spring:
     application:
       name: cloud-hystrix-turbine
   eureka:
     client:
       service-url:
         defaultZone: http://CloudEurekaServerA:8761/eureka,http://CloudEurekaServerB:8762/eureka
     instance:
       prefer-ip-address: true
       instance-id: ${

         spring.cloud.client.ip-address}:${

         spring.application.name}:${

         server.port}:@project.version@

   #turbine配置
   turbine:
     #appCofing配置需要聚合的服务名称，⽐如这⾥聚合⾃动投递微服务的hystrix监控数据
     #聚合多个微服务的监控数据，使⽤英⽂逗号拼
     appConfig: service-consumer
     clusterNameExpression: "'default'"  #集群默认名称

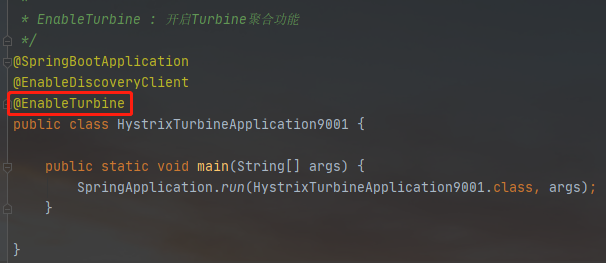

   3) 启动类 开启 Hystrix Turbine

   4) 启动
   地址：http://localhost:9001/turbine.stream

   5）登入
   地址： http://localhost:9000/hystrix

   在框框中输入监控的地址：http://localhost:9001/turbine.stream
   点击Monitor Stream
