任务概要

以“金庸梦“游戏的客户端连接服务器、断开服务器为例，用wireshark抓包分析TCP协议的三次握手连接、四次握手断开，与计算机网络原理进行验证；用Fiddler抓包，分析验证一个HTTPS网站的TCP连接过程。

一、走近TCP

1.基本简介

TCP/IP(Transmission Control Protocol/Internet Protocol)即传输控制协议/网间协议，是一个工业标准的协议集，它是为广域网（WAN）设计的。它是由ARPANET网的研究机构发展起来的。
在这里插入图片描述

TCP/IP是一个协议集。为应用提供一些"低级"功能，这些包括IP、TCP、UDP。其它是执行特定任务的应用协议，如计算机间传送文件、发送电子邮件、或找出谁注册到另外一台计算机。

服务类型

FTP 文件传送（File Transfer)
RLogin 远程登录（Remote login)
SMTP POP3 电子邮件（Mail)
NFS 网络文件系统（Network File System)
远程打印（Remote Printing)
远程执行（Remote Execution)
名字服务器（Name Servers)
终端服务器（Terminal Servers)

2.数据格式

下图展示了TCP首部的数据格式。
在这里插入图片描述

如果不计任选（Options）字段，那么，它的大小是20个字节。

3.TCP的连接

1.建立连接

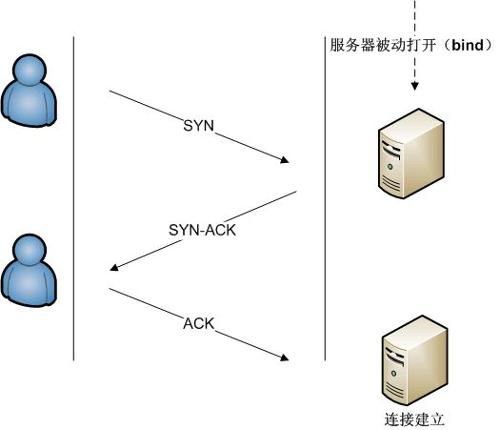

TCP协议通过三个报文段完成连接的建立，这个过程称为三次握手（three-way handshake），过程如下图所示。
在这里插入图片描述

TCP建立连接之后，通信双方都同时可以进行数据的传输，其次，它是全双工的；在保证可靠性上，采用超时重传和捎带确认机制。

2.终止连接

建立一个连接需要三次握手，而终止一个连接要经过四次握手，这是由TCP的半关闭（half-close）造成的。具体过程如下图所示。
在这里插入图片描述

3.握手协议

关于握手连接，我们可以通过TCP包头格式的确认ACK、同步SYN、终止FIN的数值判断属于第几次握手。

1.三次握手（建立连接）

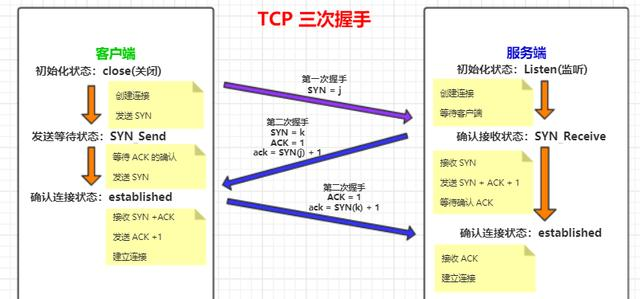

下图为第三次握手示意图：
在这里插入图片描述
（1）客户端发送一个带SYN标志的TCP报文到服务器。这是三次握手过程中的报文1.
（2）服务器端回应客户端的，这是三次握手中的第2个报文，这个报文同时带ACK标志和SYN标志。因此它表示对刚才客户端SYN报文的回应；同时又标志SYN给客户端，询问客户端是否准备好进行数据通讯。
（3）客户必须再次回应服务段一个ACK报文，这是报文段3.
分析
第一次握手：客户端->服务器
（ACK=0;SYN=1）
第二次握手：服务器->客户端
（ACK=1;SYN=1）
第三次握手：客户端->服务器
（ACK=1;SYN=0）

2.四次挥手（断开连接）

下图为第四次挥手示意图：
在这里插入图片描述

由于TCP连接是全双工的，因此每个方向都必须单独进行关闭。这原则是当一方完成它的数据发送任务后就能发送一个FIN来终止这个方向的连接。收到一个 FIN只意味着这一方向上没有数据流动，一个TCP连接在收到一个FIN后仍能发送数据。首先进行关闭的一方将执行主动关闭，而另一方执行被动关闭。

（1） TCP客户端发送一个FIN，用来关闭客户到服务器的数据传送（报文段4）。
（2）服务器收到这个FIN，它发回一个ACK，确认序号为收到的序号加1（报文段5）。和SYN一样，一个FIN将占用一个序号。
（3）服务器关闭客户端的连接，发送一个FIN给客户端（报文段6）。
（4）客户段发回ACK报文确认，并将确认序号设置为收到序号加1（报文段7）。
分析
第一次：客户端->服务器
（ACK=1;FIN=1）
第二次：服务器->客户端
(ACK=1;FIN=0)
第三次：服务器->客户端
(ACK=1;FIN=1)
第四次：客户端->服务器
(ACK=1;FIN=0)

二、wireshark抓包分析TCP

游戏客户端可参考博客：
TCP-端口扫描与网游客户端.
这里我们主要进行TCP协议分析

1.连接服务器

运行游戏客户端
打开wireshark，开始抓包

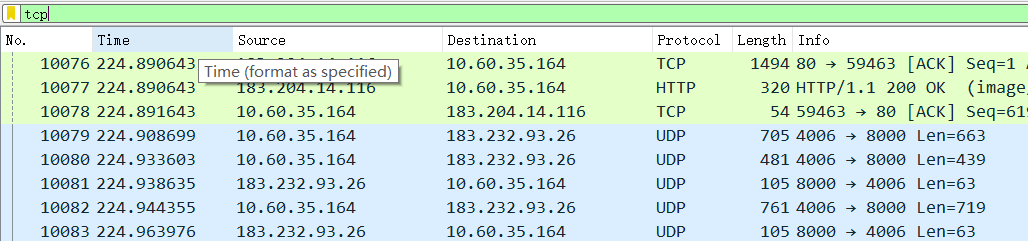

对协议进行筛选，选择TCP;

建立连接

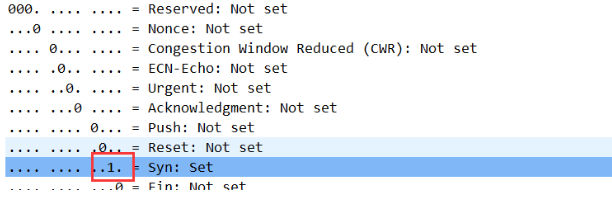

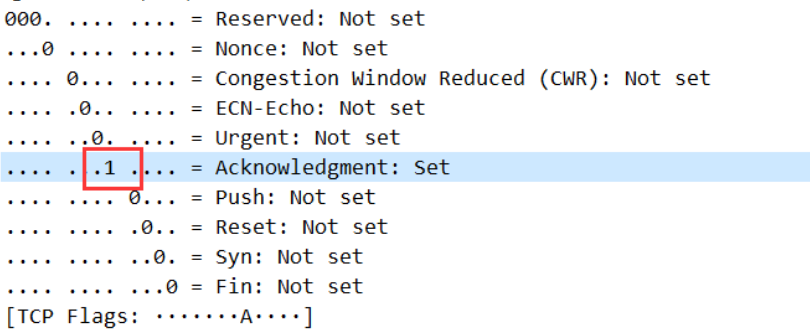

第一次握手；

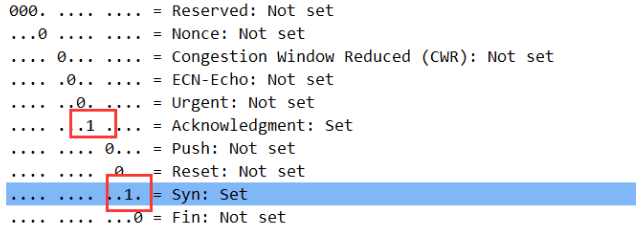

第二次握手；

第三次握手；

2.断开服务器

关闭游戏客户端
继续抓包

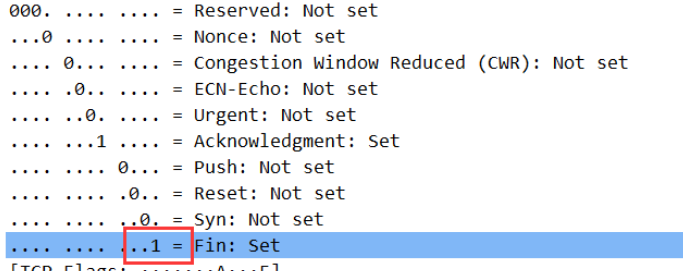

第一次握手；

第二次握手；

第三次握手；

第四次握手；

三、Fiddler网站（HTTPS）抓包分析

1.认识https

HTTPS（Hyper Text Transfer Protocol over Secure Socket Layer），即超文本传输安全协议，是一种通过计算机网络进行安全通信的传输协议。该协议由网景公司（Netscape）于1994年首次提出。
其开发的主要目的是提供对网站服务器的身份认证，以保护交换数据的隐私与完整性。也由于其安全性较高的原因，它被广泛应用于万维网上安全敏感的通讯，如交易支付等方面。HTTPS协议是由SSL+HTTP协议构建的可进行加密传输、身份认证的网络协议，默认使用443端口.

下面就是https的整个架构，现在的https基本都使用TLS了，因为更加安全，所以下图中的SSL应该换为SSL/TLS
在这里插入图片描述
有关更多的HTTPS的详情了解。可以见参考资料。

2.安装Fiddler

Fiddler下载地址：
https://www.telerik.com/download/fiddler.

填入信息，点击download for Windows
在这里插入图片描述
点击下载

开始安装，点击I agree;

确认安装路径，点击install

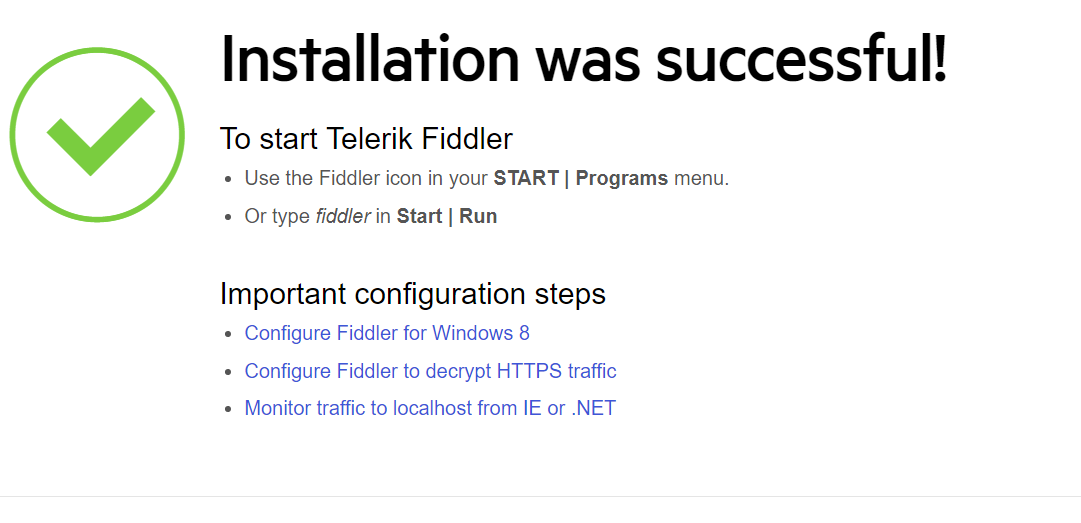

安装成功

打开该软件

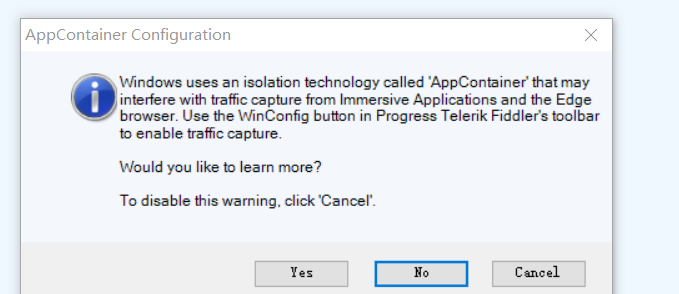

弹出窗口，点击NO;
下面开始配置 fiddler 。
点击 Tools → Options…

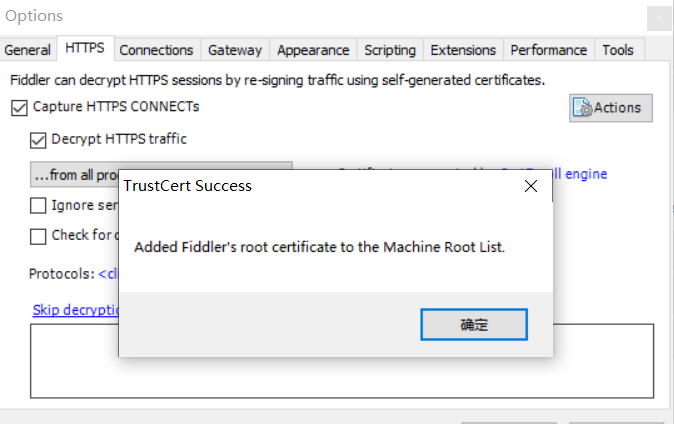

HTTPS 下，勾选 Decrypt HTTPS traffic,配置成功（弹窗点击确定）
在这里插入图片描述
至此，安装配置过程就完成了。

3.抓包分析

下面我们开始抓包分析
抓包之前，我们需要清空其他包，方便观察
在这里插入图片描述

此符号是清空标志符

或点击 Edit -> remove -> all sessions即可清除所有记录；
在这里插入图片描述

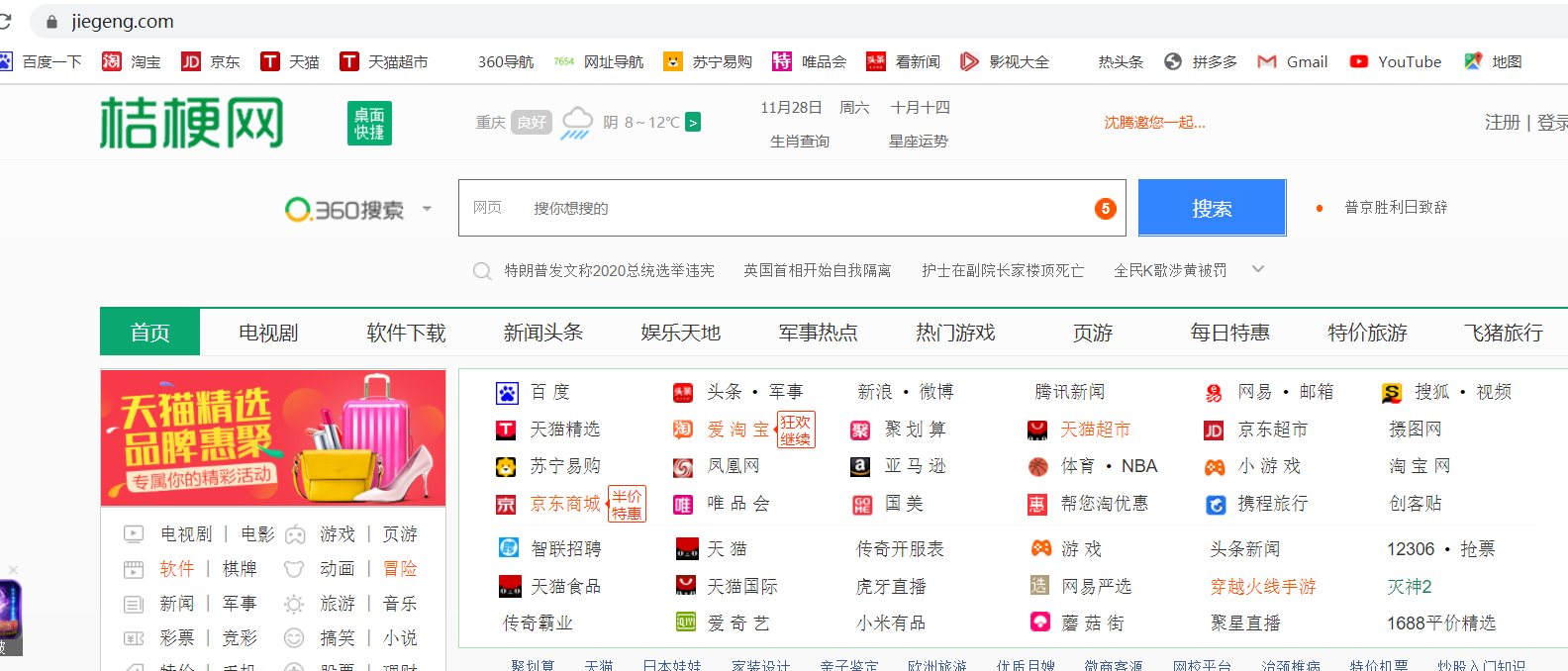

打开抓包软件，打开Google浏览器

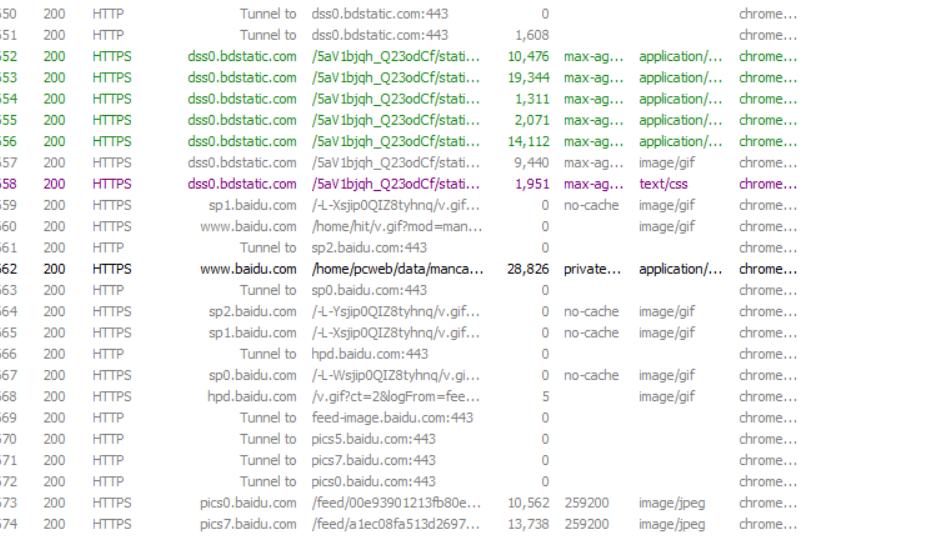

再换到fiddler；左侧数据就是所抓到的包；

开始分析
Google访问百度

headers是标签

有关更详细的fiddler认识，大家可以参考这个博客。
Fiddler抓包1_介绍及界面概述.
