其实很多表示没有看题目，其实小编刚看到的时候也是一脸懵逼呀。说实话也没有看懂，第一时间想到的也是这张图不就是讲诉了我们的测试流程吗？
正如朋友回答的。但是后面发现其实不是的。这个问题应该是涉及到了一个测试方法：基本路径测试法。小编根据自己的理解给了参考答案：（各位大佬觉得有误，可以留言提出来）。

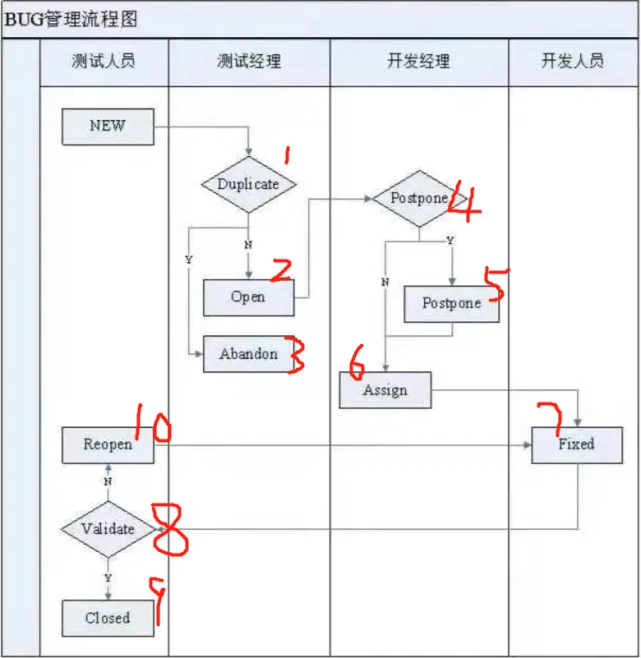

为了方便描述，小编直接给之前的题目标注了序号。（作图很粗糙，大家请勿见怪哈）。
程序流程图

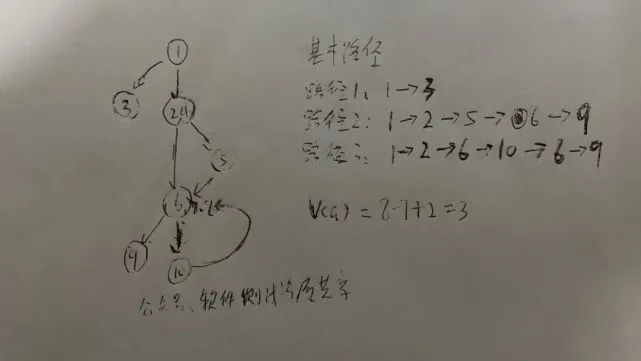

以上是小编手稿得参考答案，大家有不同建议得欢迎补充，接下来补充一下这个知识点，这个知识点，小编查询各大资料整合得，大家可以理解一下啊。
基本路径测试方法知识点补充：
基本路径方法设计测试用例步骤
1、画出控制流程图
2、计算圈复杂度（环路复杂度）
3、整理基本路径集合
4、导出测试用例
一、常见结构的控制流图

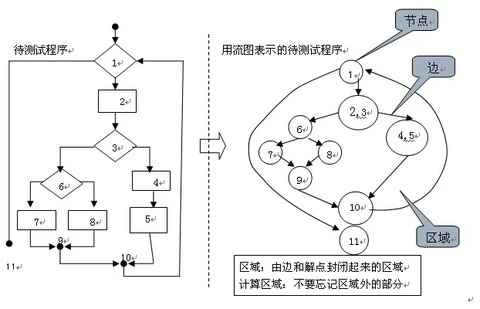

控制流图是退化了的流程图，将流程图中执行语句、判定语句、开始、结束等退化成节点，将流程线退化成一个节点到另一个节点的带箭头的弧线
流图只有两种图形符号：
-
每一个圆称为流图的节点，代码一条或多条语句
-
箭头称为边或连接，代表控制流
-
包含条件的节点称为判定节点（也叫谓词节点），由判定节点发出的边必须终止于摸一个节点（判断是否为判定节点：该节点会有多个流出的边）
-
由边和节点限定的范围称为区域（图形外也算一个区域）
多个逻辑运算符的情况
如果判断中的条件表达式是由一个或多个逻辑运算符（OR,AND,NAND,NOR）连接的复合条件表达式，则需要改为一系列只有但条件的嵌套的判断
在程序流图中一系列的顺序执行语句可以合成为一个节点，但是对于多分支的判断则需要分界为独立的分枝，每个分支一个节点
二、计算圈复杂度（环路复杂度）
圈复杂度是一种为程序逻辑复杂性提供定量测试的软件度量，该度量用于计算程序的基本的独立路径数，为确保所有语句至少执行一次的测试数量的上界。独立路径必须包含一条在定义之前不曾用到的边
有以下三种方法计算圈复杂度：
流图中区域的数量对应于环形的复杂度
给定流图G的圈复杂度V(G),定义为V(G)=E-N+2，E是流图中边的数量，N是流图中节点的数量
给定流图G的圈复杂度V(G),定义为V(G)=P+1,P是流图G中判定节点的数量（仅限于不存在多分支语句情况）
例如：
1 if a or b
2 x
3 else
4 y
对应的逻辑为：
三、整理基本路径集合

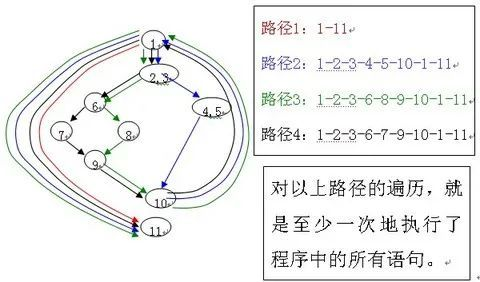

首先要确定整体的开始（1）和结束（11），无论哪条路径，开始和结束必须是这两个节点
独立路径：至少沿一条新的边移动的路径
四、举例说明：

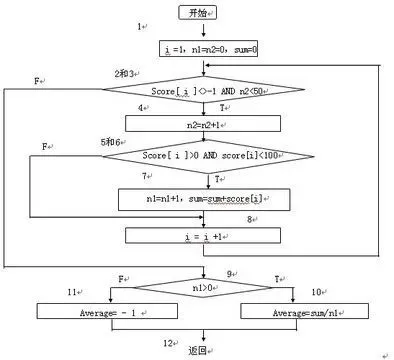

例：下例程序流程图描述了最多输入50个值(以–1作为输入结束标志)，计算其中有效的学生分数的个数、总分数和平均值。
步骤1：导出过程的流图。
步骤2:确定环形复杂性度量V(G)：
1)V(G)= 6 (个区域)
2)V(G)=E–N+2=16–12+2=6
其中E为流图中的边数，N为结点数;
3)V(G)=P+1=5+1=6
其中P为谓词结点的个数。在流图中，结点2、3、5、6、9是谓词结点。
步骤3：确定基本路径集合(即独立路径集合)。于是可确定6条独立的路径：
路径1：1-2-9-10-12
路径2：1-2-9-11-12
路径3：1-2-3-9-10-12
路径4：1-2-3-4-5-8-2…
路径5：1-2-3-4-5-6-8-2…
路径6：1-2-3-4-5-6-7-8-2…
步骤4：为每一条独立路径各设计一组测试用例，以便强迫程序沿着该路径至少执行一次。
1)路径1(1-2-9-10-12)的测试用例：
score[k]=有效分数值，当k < i ;
score[i]=–1, 2≤i≤50;
期望结果：根据输入的有效分数算出正确的分数个数n1、总分sum和平均分average。
2)路径2(1-2-9-11-12)的测试用例：
score[ 1 ]= – 1 ;
期望的结果：average = – 1 ，其他量保持初值。
3)路径3(1-2-3-9-10-12)的测试用例：
输入多于50个有效分数，即试图处理51个分数，要求前51个为有效分数;
期望结果：n1=50、且算出正确的总分和平均分。
4)路径4(1-2-3-4-5-8-2…)的测试用例：
score[i]=有效分数，当i
score[k]
期望结果：根据输入的有效分数算出正确的分数个数n1、总分sum和平均分average。

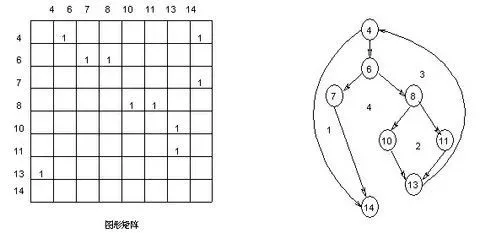

连接权为“1”表示存在一个连接，在图中如果一行有两个或更多的元素“1”，则这行所代表的结点一定是一个判定结点，通过连接矩阵中有两个以上(包括两个)元素为“1”的个数，就可以得到确定该图圈复杂度的另一种算法。
