蓝桥杯iic之AT24C02(教你如何依据数据手册写代码）

目的：存储数据

做一件事，首先了解他的目的，我们使用AT24C03是为了存储数据在eeprom中，达到断电仍可保存的目的。
于是我们就需要弄清如何将数据写入 以及 如何读出写入的数据。
我将以最简单的方式教你依据数据手册 写出 存储数据的程序。

原理

写入

从上图可以发现，却认为的SDA为低电平~，我们有官方给的驱动里可以找到这么一个函数

void IIC_SendAck(bit ackbit)
{


    SCL = 0;
    SDA = ackbit;  					// 0：应答，1：非应答
    IIC_Delay(DELAY_TIME);
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}

IIC_SendAck(0）可以作为发送应答~

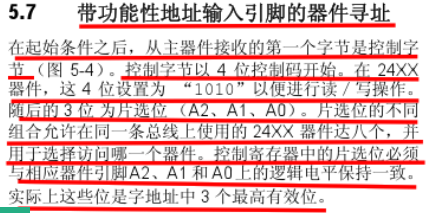

控制字节的高四位 1010 = 9
低4位由A0,A1,A2, 0 组成，其中A0,A1,A2电平 表示选择哪一个AT24C02,注意

起始位： start
控制字节： 一般来说 为0x90
确认位： 上面我们提及的发送应答，将SDA置0；
地址字节：存储数据的地址，AT24xx00的器件，只使用地址字节的低四位，所以存储地址为0~255
数据字节： 我们想存储的数据
P: 停止位
请注意确认位的正确书写，不能少写也不能多写，只有应答了，单片机才清楚你已经执行上一步，他才会准备下一步要做什么。否则程序将停滞不前或者跑飞

void W_at24c02(u8 address,u8 dat)
{


	IIC_Start();
	IIC_SendByte(0xa0);
	IIC_SendAck(0);
	IIC_SendByte(address);
	IIC_SendAck(0);
	IIC_SendByte(dat);
	IIC_SendAck(0);
	IIC_Stop();
}

读出

由芯片手册，我们看出随机读取操作才能正确的将我们当前存储地址的数据 读取出来，而当前读取操作会 读取到我们写入地址再+1 的地址，里面没有存储我们的数据。

并且，随机读取，需要先发送字节地址（此时为写操作），字节地址发送完毕后，主器件收到确认信号就产生起始条件。
下面是代码流程：

s起始位： start
控制字节： 0x90（此时为写如）
确认位： 上面我们提及的发送应答，将SDA置0；
地址字节：之前我们写入过数据的地址
确认位： 将SDA置0；
s起始位： start
控制字节： 0x91(此时为读操作）
数据字节： 读取 之前发送的地址字节 里的数据
这里没有确认位
P: 停止位

u8 R_at24c02(u8 address)
{


	u8 temp;
	IIC_Start();
	IIC_SendByte(0xa0);
	IIC_SendAck(0);
	IIC_SendByte(address);
	IIC_SendAck(0);

	IIC_Start();
	IIC_SendByte(0xa1);
	IIC_SendAck(0);
	temp = IIC_RecByte();
	IIC_Stop();
	return temp;
}
