mysql之数据存储模块——B+树系列

为什么要有B+树？

总的来说B+树也是树的一个分支，属于自平衡树，用来存储数据。数据就离不开“增删改查”操作。
关于自平衡树，我们有AVL树，红黑树等。他们都是基于“数据位于内存”这样的前提下构建的算法。当面临海量数据时，这些算法将不再适用。并且数据量急剧增多，树的高度增加造成查找时间复杂度O(log(h))也会很大。
基于内存的自平衡树存在的问题：

1.不适用海量数据
2.单个节点存储数据少，导致树的深度过深。查询效率慢。
B+树采用磁盘预读和多叉树的形式解决！

B树的基本概念

1.所有的叶子结点都在同一层
2.B树定义一个术语：“最小度” t，t的值取决于磁盘块大小page
3.根节点至少包含一个key，除根节点之外的节点至少包含t-1 keys
4.所有的节点（包括根节点）最多只能包含2t-1个节点
5.子节点的数量=当前节点的keys+1
6.和其他自平衡树类似。查找，删除和插入的平均时间复杂度为O(logn)

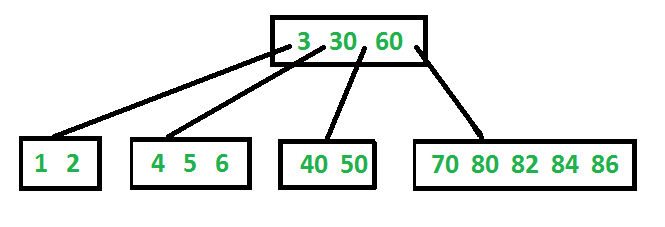

最小度 t为3构建的一颗B树

B+树

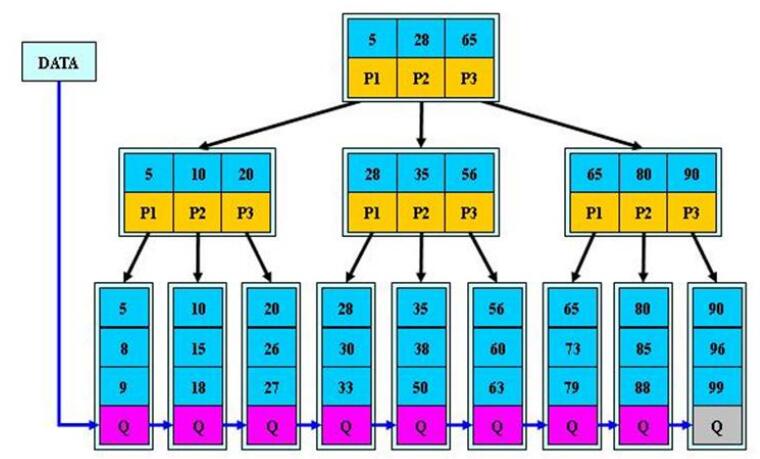

B+树结构
B+树是B树的一个变体，也是一种多路搜索树。

1.B+树的搜索和B树类似，区别是B+树只有到达叶子节点才命中(B树可以在非叶子节点命中)。
2.非叶子节点相当于是叶子节点的索引，所有的关键字都出现在叶子节点的链表中，且链表中的关键字(数据)恰好是有序的；
3.更适合做文件索引系统；

B+树与B树对比

B+树的优势：

1.采用磁盘预读和单一节点存储更多元素的方式，使得查询的IO次数更少。
2.所有的查询最终都会访问到叶子节点，查询性能稳定。
3.所有的叶子结点形成有序链表，便于范围查询。

B树的优势：

如果经常查询的数据靠近根节点，可以考虑B树；

MySQL buffer pool预读机制

预读机制

InnoDB在I/O的优化上有一个比较重要的特性为预读，预读请求是一个i/o请求，它会异步地在缓冲池中预先回迁多个页面，预计很快就会需要这些页面，这些请求在一个范围内引入所有页面。InnoDB以64个page为一个extent。通过设置读取page的数量来触发预读，每次预读取一个extent。 在这里插入图片描述

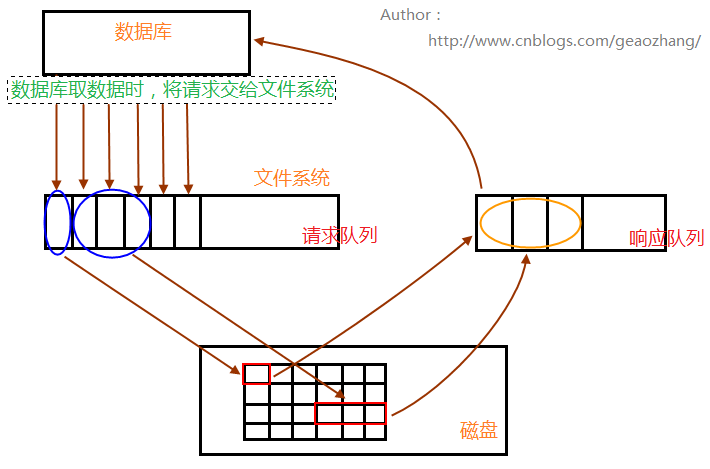

数据库请求数据的时候，会将读请求交给文件系统，放入请求队列中；相关进程从请求队列中将读请求取出，根据需求到相关数据区(内存、磁盘)读取数据；取出的数据，放入响应队列中，最后数据库就会从响应队列中将数据取走，完成一次数据读操作过程。
接着进程继续处理请求队列，(如果数据库是全表扫描的话，数据读请求将会占满请求队列)，判断后面几个数据读请求的数据是否相邻，再根据自身系统IO带宽处理量，进行预读，进行读请求的合并处理，一次性读取多块数据放入响应队列中，再被数据库取走

两种预读算法

InnoDB使用两种预读算法来提高I/O性能：线性预读（linear read-ahead）和随机预读（randomread-ahead）

为了区分这两种预读的方式，我们可以把线性预读放到以extent为单位，而随机预读放到以extent中的page为单位。线性预读着眼于将下一个extent提前读取到buffer pool中，而随机预读着眼于将当前extent中的剩余的page提前读取到buffer pool中。

1、线性预读（linear read-ahead）

线性预读方式有一个很重要的变量控制是否将下一个extent预读到buffer pool中，通过使用配置参数innodb_read_ahead_threshold，控制触发innodb执行预读操作的时间。

如果一个extent中的被顺序读取的page超过或者等于该参数变量时，Innodb将会异步的将下一个extent读取到buffer pool中，innodb_read_ahead_threshold可以设置为0-64的任何值(因为一个extent中也就只有64页)，默认值为56，值越高，访问模式检查越严格。

mysql> show variables like 'innodb_read_ahead_threshold';
+-----------------------------+-------+
| Variable_name               | Value |
+-----------------------------+-------+
| innodb_read_ahead_threshold | 56    |
+-----------------------------+-------+

例如，如果将值设置为48，则InnoDB只有在顺序访问当前extent中的48个pages时才触发线性预读请求，将下一个extent读到内存中。如果值为8，InnoDB触发异步预读，即使程序段中只有8页被顺序访问。

可以在MySQL配置文件中设置此参数的值，或者使用SET GLOBAL需要该SUPER权限的命令动态更改该参数。

在没有该变量之前，当访问到extent的最后一个page的时候，innodb会决定是否将下一个extent放入到buffer pool中。

2、随机预读（randomread-ahead）

随机预读方式则是表示当同一个extent中的一些page在buffer pool中发现时，Innodb会将该extent中的剩余page一并读到buffer pool中。

mysql> show variables like 'innodb_random_read_ahead';
+--------------------------+-------+
| Variable_name            | Value |
+--------------------------+-------+
| innodb_random_read_ahead | OFF   |
+--------------------------+-------+

由于随机预读方式给innodb code带来了一些不必要的复杂性，同时在性能也存在不稳定性，在5.5中已经将这种预读方式废弃，默认是OFF。若要启用此功能，即将配置变量设置innodb_random_read_ahead为ON。
