【Arduino】串口控制LED灯PWM调光

实验现象
通过PWM技术实现串口控制LED灯光强弱。

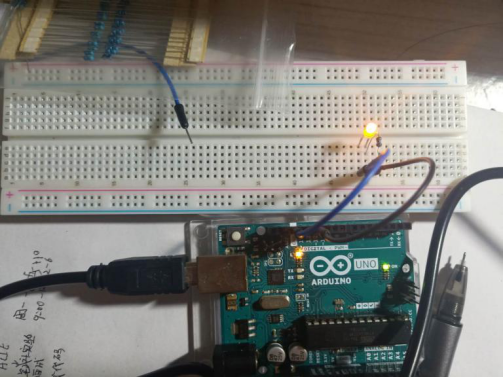

电路连接

源代码及注释

#define Led 11  //定义Led引脚，输出PWM
int LedLight=0; //Led灯光亮度
char now; //获取键盘输入
void setup()
{


  pinMode(Led,OUTPUT);      //定义LED为输出引脚
  Serial.begin(9600); //串口波特率9600
}

void loop()
{


    if(Serial.available()>0){

     //串口输入
      now=Serial.read();//获取输入字符
      LedLight=now-97;//字符‘a’~‘j’对应数字0~9
      Serial.print(LedLight);//输出灯光亮度
      LedLight=map(LedLight,0,9,0,255);//将灯光亮度从0~9缩放至0~255
      Serial.print("**");
      Serial.println(LedLight); //输出缩放后的灯光亮度
      analogWrite(Led,LedLight);//输出PWM波，控制Led亮度
    }
}

实验现象
发送字符’a’

发送字符’b’

发送字符’h’
