中断系统结构如下图所示：
中断源和标志位
引起中断的根源叫做中断源；中断源向CPU的请求，叫做中断请求。对于51单片机而言，中断系统有5个中断源，它们的符号、名称、产生 条件如下所示。
INT0：外部中断0，中断请求信号由P3.2输入，低电平或下降沿引起。
INT1：外部中断1，中断请求信号由P3.3输入，低电平或下降沿引起。
T0：定时器/计数器0中断，由T0计数器计满回0引起。
T1：定时器/计数器1中断，由T1计数器计满回0引起。
RX、TX：串行口中断，串行口完成一帧数据发送/接收后引起。
为了知道每个中断源是否产生了中断请求，中断系统设置了相应的中断请求标志位对它们进行了相应的管理。这些标志位分别放进了两个特殊的寄存器中TCON和SCON。其中，
INT0对应的中断请求标志位为IE0
T0对应的中断请求标志位为TF0
INT1对应的中断请求标志位为IE1
T1对应的中断请求标志位为TF1
RX对应的中断请求标志位为RI
TX对应的中断请求标志位为TI
中断源与标记位的关系为：当中断源满足条件产生中断请求时，中断请求标记位会置1，向CPU申请中断；CPU响应中断时，TCON的中断请求标记位由硬件自动清除，SCON则须为软件清零。
在IE0与INT0之间接了一个IT0，它是外部中断0(INT0)触发方式选择位，由软件设置。
IT0=0时为低电平触发方式，INT0（P3.2）引脚低电平可引起中断。
IT0=1时为下降沿触发方式，INT0（P3.2）引脚电平由高变低负跳变可引起中断。
IT1和IT0工作原理也是一样的，只不过它连接的是外部中断1(INT1），为外部中断1(INT1)触发方式选择位。
中断允许寄存器：IE
IE和IP是用来对中断源进行管理的，IE为中断允许存寄器，IP为中断优先级寄 存器。下面先了解IE。
IE中断允许存寄器，里面的EA相当于一个总开关，EX0、ET0、EX1、ET1、ES这些是 各路中断源的分开关。就是说，如果要让中断源ITNO从IE这里通过，那么EX0=1， EA=1才能通过。表2.1是各个中断允许控制位在IE特殊功能寄存器上的分布。

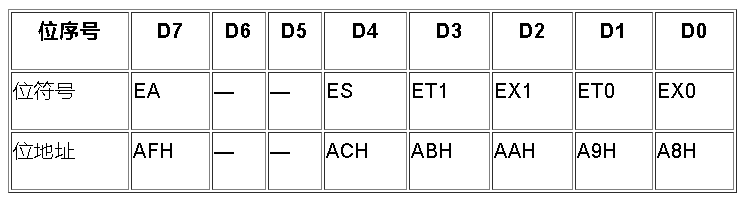

表2.1 中断允许存寄器在IE上的分布
中断允许控制位EX0(外部中断0分开关）：EX0=1为打开，EX0=0为关闭。
中断允许控制位ET0(定时器计数器0分开关）：ET0=1为打开，ET0=0为关闭。
中断允许控制位EX1(外部中断1分开关）：EX1=1为打开，EX1=0为关闭。
中断允许控制位ET1(定时器计数器1分开关）：ET1=1为打开，ET1=0为关闭。
中断允许控制位ES（串行口中断分开关）：ES=1为打开，ES=0为关闭。
EA为全局中断允许位，相当于总开关，当等于1时打开，等于0时关闭。在此条件下，由各个中断允许位控制相应中断的打开和关闭。
中断优先级寄存器IP
接着来介绍一下IP，它是中断优先级寄存器。PX0、PT0、PX1、PT1、PS是中断优先级控制位，它们分别对应中断源INT0、T0、INT1、T1和串行口中断源。当它们等于1时表示相应的位设为高优先级，等于0时为低优先级。表2.2是中断优先级控制位在IP特殊 功能寄存器上的分布。
表2.2中断优先级控制位在IP特殊功能寄存器上的分布
在同一时间点发生了两个中断或者多个中断时，通过对中断优先级寄存器的设置来告诉单片机，先执行哪个中断，后执行哪个中断。如果不对IP进行设置，它会按硬件优先级顺序由高到低执行，如表5.3所示。
表5.3各中断源与标志位、响应优先级及中断程序入口对应表
中断应用举例
