记录一下，方便以后翻阅~
主要内容：
1）内存管理概述及原理；
2）相关实验代码解读。
官方资料：《STM32中文参考手册_V10》-第19章 灵活的静态存储器控制器(FSMC)。
实验要求：系统启动后，等待外部输入。KEY0用于申请内存，每次申请2K字节内存。KEY1用于写数据到申请到的内存里面。KEY2用于释放内存。KEY_UP用于切换操作内存区（内部SRAM内存/外部SRAM内存）。DS0用于指示程序运行状态。
1. 内存管理概述及原理
1.1 什么是内存管理
内存管理，是指软件运行时对MCU内存资源的分配和使用的技术。目的是：如何高效，快速的分配，并且在适当的时候释放和回收内存资源。
内存管理的实现方法最终基于2个函数：malloc和free：
malloc函数用于内存申请；
free函数用于内存释放。
1.2 分快式内存管理——原理
分块式内存管理由内存池和内存管理表两部分组成：
内存池被等分为n块，对应的内存管理表，大小也为n，内存管理表的每一个项对应内存池的一块内存。
内存管理表的项值意义：当该项值为0时，代表对应的内存块未被占用，当该项值为非零时，代表该项对应的内存块已经被占用，其数值则代表被连续占用的内存块数。
举例：比如某项值为10，说明包括本项对应的内存块在内，总共分配了10个内存块给外部的某个指针。
内寸分配方向：从顶à底的分配方向：即先从最末端开始找空内存。
当内存管理刚初始化的时候，内存管理表全部清零，表示没有任何内存块被占用。
1.3 分块式内存管理——分配原理
当指针p调用malloc函数申请内存时，先判断p要分配的内存块数（m），然后从第n项开始，向下查找，直到找到m块连续的空内存块（即对应内存管理表项为0），然后将这m个内存管理表项的值都设置为m（标记被占用），最后，把最后的这个空内存块的地址返回指针p，完成一次分配。
注意，当内存不够时（找到最后也没找到连续的m块空闲内存），则返回NULL给p，表示分配失败。
1.4 分块式内存管理——释放原理
当指针p申请的内存用完，需要释放的时候，调用free函数实现。free函数先判断p指向的内存地址所对应的内存块，然后找到对应的内存管理表项目，得到p所占用的内存块数目m（内存管理表项目的值就是所分配内存块的数目），将这m个内存管理表项目的值都清零，标记释放，完成一次内存释放。
2. 内存管理控制器函数意义
1）*init（），函数指针，指向内存初始化函数，用于初始化内存管理，带一个入口参数，表示要初始化的内存片；
2）u8 (*perused) (u8)，函数指针，指向内存使用率函数，用于获取内存使用率，，带一个入口参数，表示要获取内存使用率的内存片；
3）*membase，内存池指针，指向内存池。最多有SRAMBANK个内存池（本次使用的开发版有2个）；
4）*memmap，内存管理表指针，指向内存管理表。最多有SRAMBANK个内存管理表。该指针为u16类型，因此，最大可以分配216个内存块。设一个内存块为32字节，那么一次性最大可以申请的内存就是2M-32字节；
5）memrdy，内存管理表就绪标志，用于表示内存管理表是否已经初始化（清零）。最多有SRAMBANK个内存管理表就绪标志。
本开发板外扩一个SRAM，共有2片内存区域，MEM1表示内部内存池（64K字节），MEM2表示外扩内存池（1024K字节）。
mem1base：内部内存池。u8类型，32字节对齐；
mem2base：外部内存池。u8类型，32字节对齐；
mem1mapbase：内部内存管理表。u16类型；
mem2mapbase：外部内存管理表。u16类型；
memtblsize：内存表大小；
memblksize：内存分块大小；
memsize：内存总大小。
3. 部分源码讲解
3.1 malloc.h头文件代码解读
/**
******************************** STM32F10x *********************************
* @文件名称： malloc.h
* @修改作者： Aaron
* @库版本号： V3.5.0
* @工程版本： V1.0.0
* @开发日期： 2020年10月28日
* @摘要简述： MALLOC头文件
******************************************************************************/
/*-----------------------------------------------------------------------------
* @更新日志：
* @无
* ---------------------------------------------------------------------------*/
#ifndef __MALLOC_H
#define __MALLOC_H
#include "stm32f10x.h"
#ifndef NULL
#define NULL 0
#endif
/* 宏定义 -两个内存池---------------------------------------------------------------*/
#define SRAMIN 0 /* 内部内存池 */
#define SRAMEX 1 /* 外部内存池 */
#define SRAMBANK 2 /* 因为有两个内存池，所以SRAM块数为2 */
/* mem1 内部内存池参数设定 ---------------------------------------------------------------*/
#define MEM1_BLOCK_SIZE 32 /* 一个内存块大小为32字节 */
#define MEM1_MAX_SIZE 40*1024 /* 最大管理内存 40K 字节 */
#define MEM1_ALLOC_TABLE_SIZE MEM1_MAX_SIZE/MEM1_BLOCK_SIZE /* 对应内存表大小为40*1024/32 = 1280 */
/* mem2 外部内存池参数设定 ---------------------------------------------------------------*/
#define MEM2_BLOCK_SIZE 32 /* 一个内存块大小为32字节 */
#define MEM2_MAX_SIZE 960 *1024 /* 最大管理内存 960K 字节 */
#define MEM2_ALLOC_TABLE_SIZE MEM2_MAX_SIZE/MEM2_BLOCK_SIZE /* 对应内存表大小为960*1024/32 = 30720 */

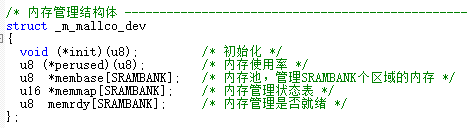

/* 内存管理结构体 ---------------------------------------------------------------*/
struct _m_mallco_dev
{
void (*init)(u8); /* 初始化 */
u8 (*perused)(u8); /* 内存使用率 */
u8 *membase[SRAMBANK]; /* 内存池，管理SRAMBANK个区域的内存 */
u16 *memmap[SRAMBANK]; /* 内存管理状态表 */
u8 memrdy[SRAMBANK]; /* 内存管理是否就绪 */
};
extern struct _m_mallco_dev mallco_dev; /* 在mallco.c里面定义 */
/* 函数申明 -------------------------------------------------------------------*/
void mymemset(void *s,u8 c,u32 count); /* 设置内存 */
void mymemcpy(void *des,void *src,u32 n); /* 复制内存 */
void my_mem_init(u8 memx); /* 内存管理初始化函数(外/内部调用) */
u32 my_mem_malloc(u8 memx,u32 size); /* 内存分配(内部调用) */
u8 my_mem_free(u8 memx,u32 offset); /* 内存释放(内部调用) */
u8 my_mem_perused(u8 memx); /* 获得内存使用率(外/内部调用) */
void myfree(u8 memx,void *ptr); /* 内存释放(外部调用) */
void *mymalloc(u8 memx,u32 size); /* 内存分配(外部调用) */
void *myrealloc(u8 memx,void *ptr,u32 size); /* 重新分配内存(外部调用) */
#endif /* __MALLOC_H */
/****** Copyright (C)2020 Aaron. All Rights Reserved ****** END OF FILE *******/3.2 malloc.c源文件解读
/**
******************************** STM32F10x *********************************
* @文件名称： malloc.c
* @修改作者： Aaron
* @库版本号： V3.5.0
* @工程版本： V1.0.0
* @开发日期： 2020年10月28日
* @摘要简述： MALLOC源文件
******************************************************************************/
/*-----------------------------------------------------------------------------
* @更新日志：
* @无
* ---------------------------------------------------------------------------*/
/* 包含头文件------------------------------------------------------------------*/
#include "malloc.h"
/* 内存管理数组参数-内存池大小（32字节对齐）-----------------------------------------*/
__align(32) u8 mem1base[MEM1_MAX_SIZE]; /* 内部SRAM内存池，MEM1_MAX_SIZE = 40*1024 */
__align(32) u8 mem2base[MEM2_MAX_SIZE] __attribute__((at(0X68000000))); /* 外部SRAM内存池，MEM2_MAX_SIZE = 960 *1024，起始地址从0x68000000开始 */
/* 内存管理数组参数-内存管理表大小--------------------------------------------------*/
u16 mem1mapbase[MEM1_ALLOC_TABLE_SIZE]; /* 内部SRAM内存池MAP，1280 */
u16 mem2mapbase[MEM2_ALLOC_TABLE_SIZE] __attribute__((at(0X68000000+MEM2_MAX_SIZE))); /* 外部SRAM内存池MAP，30720 */
/* 内存管理数组参数----------------------------------------------------------------*/
const u32 memtblsize[SRAMBANK]={
MEM1_ALLOC_TABLE_SIZE,MEM2_ALLOC_TABLE_SIZE}; /* 内存表大小 */
const u32 memblksize[SRAMBANK]={
MEM1_BLOCK_SIZE,MEM2_BLOCK_SIZE}; /* 内存分块大小 */
const u32 memsize[SRAMBANK]={
MEM1_MAX_SIZE,MEM2_MAX_SIZE}; /* 内存总大小 */
/* 内存管理结构体 ---------------------------------------------------------------*/
struct _m_mallco_dev mallco_dev=
{
my_mem_init, /* 内存初始化 */
my_mem_perused, /* 内存使用率 */
mem1base,mem2base, /* 内存池 */
mem1mapbase,mem2mapbase, /* 内存管理状态表 */
0,0, /* 内存管理未就绪,0未就绪，1就绪 */
};
/******************************************************************
函数名称：mymemcpy(void *des,void *src,u32 n)
函数功能：复制内存
入口参数：*des:目的地址，*src:源地址，n:需要复制的内存长度(字节为单位)
返回参数：无
修改作者：Aaron
*******************************************************************/
void mymemcpy(void *des,void *src,u32 n)
{
u8 *xdes=des;
u8 *xsrc=src;
while(n--)
*xdes++=*xsrc++;
}
/************************************************************************
函数名称：mymemset(void *s,u8 c,u32 count)
函数功能：设置内存
入口参数：*s:内存首地址，c :要设置的值，count:需要设置的内存大小(字节为单位)
返回参数：无
修改作者：Aaron
*************************************************************************/
void mymemset(void *s,u8 c,u32 count)
{
u8 *xs = s;
while(count--)
*xs++=c;
}
/************************************************************************
函数名称：my_mem_init(u8 memx)
函数功能：内存管理初始化
入口参数：u8 memx:所属内存块
返回参数：无
修改作者：Aaron
*************************************************************************/
void my_mem_init(u8 memx)
{
mymemset(mallco_dev.memmap[memx], 0, memtblsize[memx]*2); /* 内存状态表数据清零，内存池单位为u8, 管理表单位为u16，要清空管理表，则要统计管理表占用的实际字节数 */
mymemset(mallco_dev.membase[memx], 0, memsize[memx]); /* 内存池所有数据清零 */
mallco_dev.memrdy[memx]=1; /* 内存管理初始化OK */
}
/************************************************************************
函数名称：u8 my_mem_perused(u8 memx)
函数功能：获取内存使用率
入口参数：u8 memx:所属内存块
返回参数：u8 使用率(0~100)
修改作者：Aaron
*************************************************************************/
u8 my_mem_perused(u8 memx)
{
u32 used=0; /* 初始化使用率为0 */
u32 i;
for(i=0;i<memtblsize[memx];i++) /* 所以内存表里的所有项 */
{
if(mallco_dev.memmap[memx][i]) /* 判断某个内存表里的第i个项是否为非零（及被占用）*/
used++;
}
return (used*100)/(memtblsize[memx]);
}
/************************************************************************
函数名称：u32 my_mem_malloc(u8 memx,u32 size)
函数功能：内存分配(内部调用)
入口参数：u8 memx:所属内存块,u32 size:要分配的内存大小(字节)
返回参数：0XFFFFFFFF,代表错误;其他,内存偏移地址
修改作者：Aaron
*************************************************************************/
u32 my_mem_malloc(u8 memx,u32 size)
{
signed long offset=0;
u32 nmemb; /* 需要的内存块数 */
u32 cmemb=0; /* 连续空的内存块数 */
u32 i;
if(!mallco_dev.memrdy[memx])
mallco_dev.init(memx); /* 若内存管理未就绪，则先执行初始化函数 */
if(size==0)
return 0XFFFFFFFF; /* 若size=0，则不需要分配，返回0XFFFFFFFF */
nmemb=size/memblksize[memx]; /* 获取需要分配的连续内存块数 */
if(size%memblksize[memx])
nmemb++; /* 如果有余数，则实际需要的内存块数再+1 */
for(offset=memtblsize[memx]-1;offset>=0;offset--) /* 搜索整个内存控制区 */
{
if(!mallco_dev.memmap[memx][offset])
cmemb++; /* 连续空内存块数增加 */
else
cmemb=0; /* 否则，连续内存块清零 */
if(cmemb==nmemb) /* 判断是否找到连续nmemb个空内存块 */
{
for(i=0;i<nmemb;i++) /* 标注内存块非空 */
{
mallco_dev.memmap[memx][offset+i]=nmemb;
}
return (offset*memblksize[memx]); /* 返回偏移地址 */
}
}
return 0XFFFFFFFF; /* 未找到符合分配条件的内存块 */
}
/************************************************************************
函数名称：u8 my_mem_free(u8 memx,u32 offset)
函数功能：释放内存(内部调用)
入口参数：u8 memx:所属内存块,u32 offset:内存地址偏移
返回参数：0,释放成功;1,释放失败;
修改作者：Aaron
*************************************************************************/
u8 my_mem_free(u8 memx,u32 offset)
{
int i;
if(!mallco_dev.memrdy[memx]) /* 未初始化,先执行初始化 */
{
mallco_dev.init(memx);
return 1; /* 未初始化 */
}
if(offset<memsize[memx]) /* 偏移在内存池内 */
{
int index=offset/memblksize[memx]; /* 偏移所在内存块号码 */
int nmemb=mallco_dev.memmap[memx][index]; /* 内存块数量 */
for(i=0;i<nmemb;i++) /* 内存块清零 */
{
mallco_dev.memmap[memx][index+i]=0;
}
return 0;
}
else
return 2; /* 偏移超区 */
}
/************************************************************************
函数名称：myfree(u8 memx,void *ptr)
函数功能：释放内存(外部调用)
入口参数：u8 memx:所属内存块，ptr:内存首地址
返回参数：无
修改作者：Aaron
*************************************************************************/
void myfree(u8 memx,void *ptr)
{
u32 offset;
if(ptr==NULL)
return; /* 地址为0 */
offset=(u32)ptr-(u32)mallco_dev.membase[memx];
my_mem_free(memx,offset); /* 释放内存 */
}
/************************************************************************
函数名称：*mymalloc(u8 memx,u32 size)
函数功能：分配内存(外部调用)
入口参数：u8 memx:所属内存块，u32 size:内存大小(字节)
返回参数：分配到的内存首地址
修改作者：Aaron
*************************************************************************/
void* mymalloc(u8 memx,u32 size)
{
u32 offset;
offset=my_mem_malloc(memx,size);
if(offset==0XFFFFFFFF)
return NULL;
else
return (void*)((u32)mallco_dev.membase[memx]+offset);
}
/***************************************************************************
函数名称：u32 my_mem_malloc(u8 memx,u32 size)
函数功能：重新分配内存(外部调用)，*ptr:旧内存首地址，size:要分配的内存大小(字节)
入口参数：u8 memx:所属内存块
返回参数：新分配到的内存首地址
修改作者：Aaron
****************************************************************************/
void *myrealloc(u8 memx,void *ptr,u32 size)
{
u32 offset;
offset=my_mem_malloc(memx,size);
if(offset==0XFFFFFFFF)
return NULL;
else
{
mymemcpy((void*)((u32)mallco_dev.membase[memx]+offset),ptr,size); /* 拷贝旧内存内容到新内存 */
myfree(memx,ptr); /* 释放旧内存 */
return (void*)((u32)mallco_dev.membase[memx]+offset); /* 返回新内存首地址 */
}
}
/****** Copyright (C)2020 Aaron. All Rights Reserved ****** END OF FILE *******/3.3 main.c主函数解读
/**
******************************** STM32F10x *********************************
* @文件名称： main.c
* @修改作者： Aaron
* @库版本号： V3.5.0
* @工程版本： V1.0.0
* @开发日期： 2020年10月28日
* @摘要简述： Main源文件
******************************************************************************/
/*-----------------------------------------------------------------------------
* @更新日志：
* @无
* ---------------------------------------------------------------------------*/
/* 包含的头文件 ---------------------------------------------------------------*/
#include "led.h"
#include "key.h"
#include "delay.h"
#include "sys.h"
#include "serial_communication.h"
#include "nvic_configuration.h"
#include "sram.h"
#include "malloc.h"
#include "string.h"
/**********************************************************************
函数名称：main()
函数功能：主函数
入口参数：无
返回参数：无
开发作者：Aaron
***********************************************************************/
int main(void)
{
u8 key;
u8 i=0;
u8 *p=0;
u8 sramx=0; /* 默认，0为内部sram，1为外部sram */
delay_init();
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
My_USART1_Init();
LED_Init(); /* 初始化与LED连接的硬件接口 */
KEY_Init(); /* 初始化按键 */
FSMC_SRAM_Init(); /* 初始化外部SRAM */
my_mem_init(SRAMIN); /* 初始化内部内存池 */
my_mem_init(SRAMEX); /* 初始化外部内存池 */
while(1)
{
key=KEY_Scan(0); /* 0,不支持连按 */
switch(key)
{
case 0: /* 没有按键按下 */
break;
case KEY0_PRES: /* KEY0按下 */
p=mymalloc(sramx,2048); /* 申请2K字节,返回分配到的内存首地址*/
if(p!=NULL)
{
sprintf((char*)p,"Memory Malloc Test%d",i); /* 向p写入一些内容 */
printf("分配的内存首地址为：0X%08X\r\n",p);
printf("输入的内容是：%s\r\n",p);
printf("内部内存使用率:%d，外部内存使用率:%d\r\n",my_mem_perused(SRAMIN),my_mem_perused(SRAMEX)); /* 显示内部内存使用率和外部内存使用率 */
}
break;
case KEY1_PRES: /* KEY1按下 */
if(p!=NULL)
{
sprintf((char*)p,"Memory Malloc Test%d",i); /* 更新显示内容,内存不增加 */
printf("分配的内存首地址为：0X%08X\r\n",p);
printf("更新的内容是：%s\r\n",p);
printf("内部内存使用率:%d，外部内存使用率:%d\r\n",my_mem_perused(SRAMIN),my_mem_perused(SRAMEX)); /* 显示内部内存使用率和外部内存使用率 */
}
break;
case KEY2_PRES: /* KEY2按下 */
myfree(sramx,p); /* 释放内存 */
p=0; /* 指向空地址 */
printf("内部内存使用率:%d，外部内存使用率:%d\r\n",my_mem_perused(SRAMIN),my_mem_perused(SRAMEX)); /* 显示内部内存使用率和外部内存使用率 */
break;
case WKUP_PRES: /* KEY UP按下 */
sramx=!sramx; /* 切换当前malloc/free操作对象 */
if(sramx)
printf("切换到外部内存池\r\n"); /* 切换到外部内存池 */
else
printf("切换到内部内存池\r\n"); /* 切换到内部内存池 */
break;
}
delay_ms(50);
i++;
if((i%20)==0)
{
DS0=!DS0;
}
}
}
/****** Copyright (C)2020 Aaron. All Rights Reserved ****** END OF FILE *******/实验结果
