1、网络拓扑
链接:https://pan.baidu.com/s/1xxeC5Dk-v2trU1wv61QRCQ
提取码:8888
eNSP
链接:https://pan.baidu.com/s/1wP0vHim4yqVV0bc0wmzhFw
提取码:8888
设备接口编号及IP编址如图所示
2、网络需求
a. R1-R2之间运行RIPv2;R2-R3之间运行OSPF;
b.在R2上完成路由重发布的配置,使得全网的路由能够互通;
c.完成所有配置后,要求PC1与PC2能够互访。
3.R1的配置
display current-configuration
sysname R1
interface GigabitEthernet0/0/0
ip address 192.168.12.1 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0
rip 1
version 2
network 192.168.12.0
network 192.168.1.0
user-interface con 0
user-interface vty 0 4
user-interface vty 16 20
return
4、R2的配置
display current-configuration
sysname R2
aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher OOCM4m($F4ajUn1vMEIBNUw#
local-user admin service-type http
firewall zone Local
priority 16
interface Ethernet0/0/0
interface Ethernet0/0/1
interface Serial0/0/0
link-protocol ppp
interface Serial0/0/1
link-protocol ppp
interface Serial0/0/2
link-protocol ppp
interface Serial0/0/3
link-protocol ppp
interface GigabitEthernet0/0/0
ip address 192.168.12.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.23.2 255.255.255.0
interface GigabitEthernet0/0/2
interface GigabitEthernet0/0/3
wlan
interface NULL0
ospf 1 router-id 2.2.2.2
import-route rip 1
area 0.0.0.0
network 192.168.23.0 0.0.0.255
rip 1
version 2
network 192.168.12.0
import-route ospf 1
user-interface con 0
user-interface vty 0 4
user-interface vty 16 20
return
5、R3的配置
[R3]display current-configuration
sysname R3
aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher OOCM4m($F4ajUn1vMEIBNUw#
local-user admin service-type http
firewall zone Local
priority 16
interface Ethernet0/0/0
interface Ethernet0/0/1
interface Serial0/0/0
link-protocol ppp
interface Serial0/0/1
link-protocol ppp
interface Serial0/0/2
link-protocol ppp
interface Serial0/0/3
link-protocol ppp
interface GigabitEthernet0/0/0
ip address 192.168.23.3 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.2.254 255.255.255.0
interface GigabitEthernet0/0/2
interface GigabitEthernet0/0/3
wlan
interface NULL0
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 192.168.23.0 0.0.0.255
network 192.168.2.0 0.0.0.255
user-interface con 0
user-interface vty 0 4
user-interface vty 16 20
return

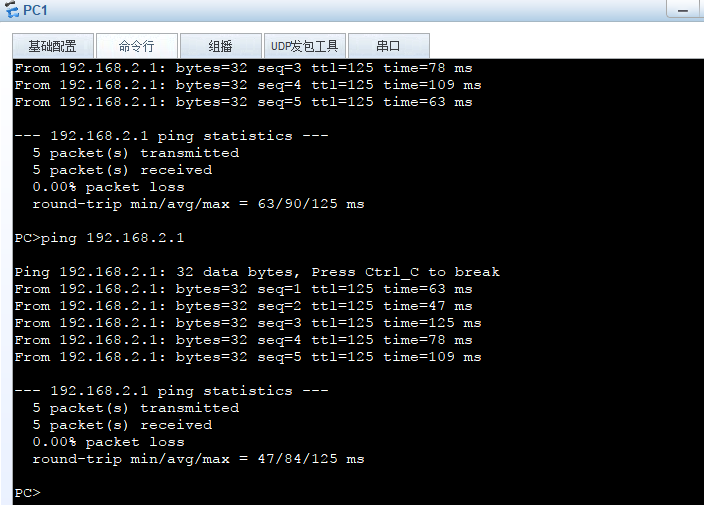

6、配置完成PC1 能ping通PC2
