2021-01-25大疆DJI的SDK说明

这是用于二次开发的大疆SDK。官方开发者网站为https://developer.dji.com/cn/。源码为https://github.com/dji-sdk/Windows-SDK-Doc。 sdk下载地址为https://github.com/dji-sdk/Windows-SDK

1. Mobile SDK

支持平台：IOS 9.0+ 安卓5.0.0＋

具备功能如下所示：

上层以及底层的控制
飞行数据实时回传
自主避障（只适用于有此功能的无人机）
相机和云台的全方位实时控制
获得大疆图传系统传回的高清影像
照片和视频的实时回传下载
已有任务：Waypoint,Hotpoint,FollowMe
电池和遥控器的状态信息获取以及参数设置

支持的DJI产品：

Spark 系列
Mavic 系列
Phantom系列
Inspire系列
Matrice系列

2. UX SDK

支持平台：IOS 9.0+ 安卓5.0.0＋

具备功能如下所示：UX软件开发工具包通过为所有核心功能提供用户UI元素来加快开发时间。应用程序可以在几分钟内创建，无需额外的代码行。

支持的DJI产品：

Spark 系列
Mavic 系列
Phantom系列
Inspire系列
Matrice系列

3. Onboard SDK

支持平台：Linux, ROS, Embedded systems

具备功能如下所示：

相机和云台控制
实时图传
双目视觉图传
实时视图差
自定义局部导航
预设任务
遥控器
与Mobile SDK 实时通信
多功能I/O控制
与DJI飞控同步

支持的DJI产品：

Matrice 300 RTK
Matrice 200 系列
Matrice 600 系列
A3
N3
Manifold
D-RTK GNSS

4. Payload SDK

支持平台：Linux, RTOS, Embedded systems

具备功能如下所示：

Mobile SDK 通信
下行网口数据传输
下行网口视频传输
DJI Pilot支持相机云台类负载
Mobile SDK支持相机云台类负载
定制widget
飞行状态数据

支持的DJI产品：

经纬M300RTK
经纬M210
经纬210RTK

说明

API接口通过全新的协议，可以让定制负载与无人机飞控，GPS模块，图传等内部系统通信
负载集成平台提供两种负载集成端口，便于开发者将专属负载整合至大疆无人机，实现软硬件一体化控制，丰富飞行作业功能，将无人机应用扩展至更广阔的领域
外部负载由开发者自行开发的专用负载，拓展无人机功能，完成特定任务
移动APP 通过DJI Pilot app或定制移动app查看负载实时数据，发送指令和调节设置

Windows sdk

支持平台：Windows 10

具备功能如下所示：

上层即底层飞行控制
飞行数据实时回传
自主避障
相机与云台的全方位实时控制
获得DJI图传系统传回的高清影像

支持的DJI产品：

MAVIC 2行业双光版
MAVIC 2行业版
MAVIC 2系列
MAVIC Air

相关链接

文档链接：https://developer.dji.com/cn/windows-sdk/
GitHub链接：https://github.com/dji-sdk/Windows-SDK

Windows SDK文档介绍

Windows SDK文档的目标是为任何具有UWP应用经验的开发人员提供使用DJI技术开发特色APP所需的知识和理解。

开发工作流程

从注册为开发人员，到部署应用程序，这一部分将带领开发人员完成整个开发过程。

前提： 使用DJI windows软件开发工具包开发应用程序(sdk)需要几个通用的和特定于平台的先决条件。需要掌握的知识：

对UWP开发有一定的了解；
与DJI视窗软件开发工具包兼容的DJI产品。目前兼容的产品有幻影4 Pro V2.0和Mavic Air WiFi模式；
用于DJI开发商注册验证的信用卡或电话号码(不收费)
具有win 10系统，VS2017，Windows 10 SDK （版本1803或者更高都没关系）

注册为DJI开发者并且下载SDK

注册网址：https://account.dji.com/register?appId=dji_sdk&backUrl=https%3A%2F%2Fdeveloper.dji.com%2Fuser&locale=en_US
SDK下载地址：GitHub链接：https://github.com/dji-sdk/Windows-SDK

把SDK融合进APP

创建一个新的UWP 应用程序
1.1 打开VS2017

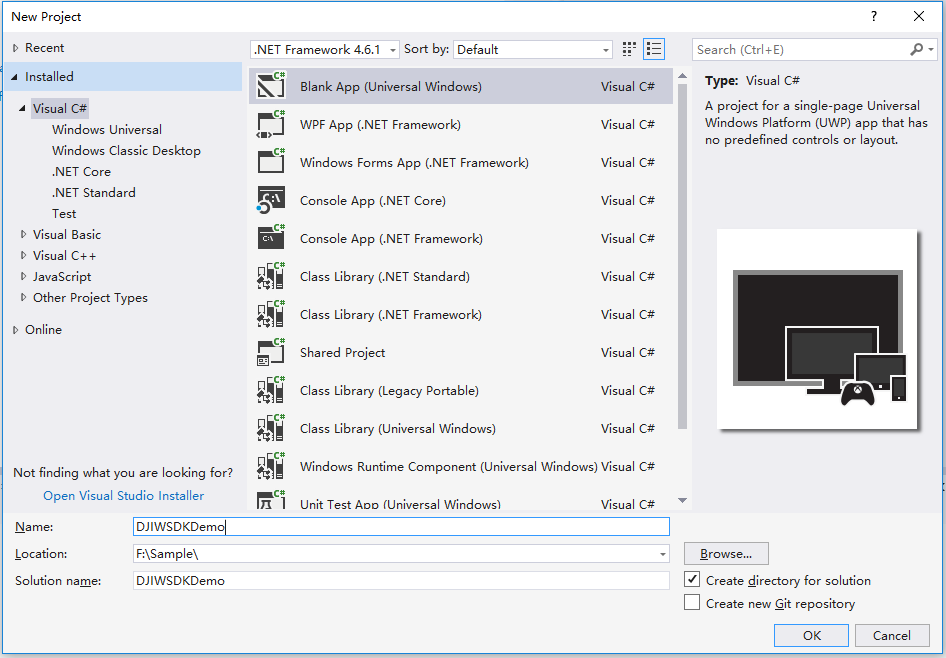

1.2 选择File->New->Project 选择Blank APP (Universal Windows)模板

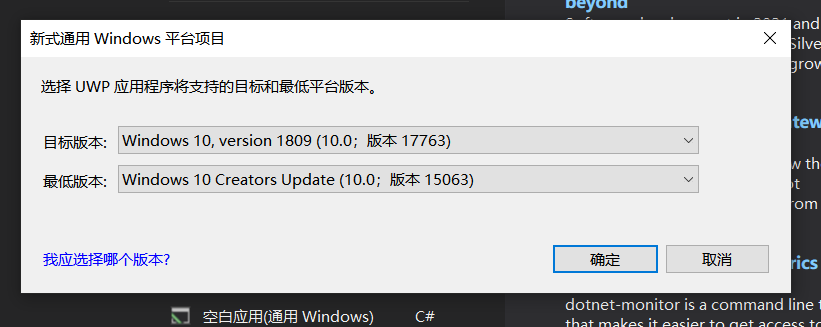

1.3 取名为DJIWSDKDemo 同时选择最低版本和目标版本
把WSDK导入到工程中区
2.1 在DJIWSDKDemo工程下，新建一个文件夹DJIWindowsSDK,然后把这个SDK Lib放在此文件夹中。
2.2 在VS2017中，右键引用，添加DJIWindoesSDK.dll。
2.3 在DJIWSDKDemo文件夹中加入SDK Lib中的pthread_dll.dll 和 libcrypto-1.1.dll, for x86。
2.4 在VS2017中，右键工程，添加上述的SDK Lib中的dll。
属性配置
3.1 在VS2017中，右键解决方案，选择属性，再到配置属性，选择平台为x86；
3.2 双击Package.appxmanifest，再打包，把包名取为"com.dji.wsdkdemo"；
3.3 右键Package.appxmanifest，选择查看代码，把下列代码放到Capabilities 标签中；
<DeviceCapability Name="serialcommunication"> <Device Id="vidpid:2ca3 001f"> <Function Type="name:serialPort" /> </Device> </DeviceCapability>
获得APP密钥
4.1 进入官网 https://developer.dji.com/cn/ 注册账号和设置密码

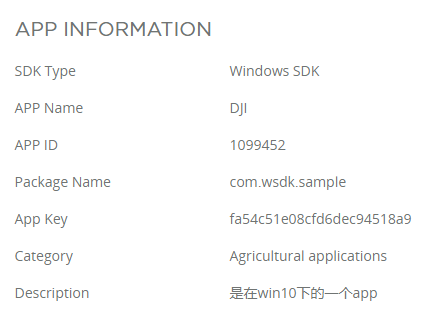

4.2 点击APPs 设置如下,关键是包名字应该为com.wsdk.sample
注册应用程式
5.1 双击MainPage.xaml.cs；
5.2 在主页面导入DJI的命名空间 using DJI.WindowsSDK;；
5.3 创造一个新的方法Instance_SDKRegistrationEvent；
5.4 添加SDKRegistrationStateChanged事件监听Instance_SDKRegistrationEvent方法；
5.5 在MainPage()中调用RegisterApp()方法，如下所示:

public MainPage()
{


    this.InitializeComponent();
    DJISDKManager.Instance.SDKRegistrationStateChanged += Instance_SDKRegistrationEvent;

    //Replace with your registered App Key. Make sure your App Key matched your application's package name on DJI developer center.
    DJISDKManager.Instance.RegisterApp("Please enter your App Key here.");
}

private async void Instance_SDKRegistrationEvent(SDKRegistrationState state, SDKError resultCode)
{


    if (resultCode == SDKError.NO_ERROR)
    {


    	System.Diagnostics.Debug.WriteLine("Register app successfully.");

        //The product connection state will be updated when it changes here.
        DJISDKManager.Instance.ComponentManager.GetProductHandler(0).ProductTypeChanged += async delegate (object sender, ProductTypeMsg? value)
        {


            await Dispatcher.RunAsync(Windows.UI.Core.CoreDispatcherPriority.Normal, async () =>
            {


                if (value != null && value?.value != ProductType.UNRECOGNIZED)
                {


                    System.Diagnostics.Debug.WriteLine("The Aircraft is connected now.");
                    //You can load/display your pages according to the aircraft connection state here.
                }
                else
                {


                    System.Diagnostics.Debug.WriteLine("The Aircraft is disconnected now.");
                    //You can hide your pages according to the aircraft connection state here, or show the connection tips to the users.
                }
            });
        };

        //If you want to get the latest product connection state manually, you can use the following code
        var productType = (await DJISDKManager.Instance.ComponentManager.GetProductHandler(0).GetProductTypeAsync()).value;
        if (productType != null && productType?.value != ProductType.UNRECOGNIZED)
        {


            System.Diagnostics.Debug.WriteLine("The Aircraft is connected now.");
            //You can load/display your pages according to the aircraft connection state here.
        }
    }
    else
    {


        System.Diagnostics.Debug.WriteLine("Register SDK failed, the error is: ");
        System.Diagnostics.Debug.WriteLine(resultCode.ToString());
    }
}

运行WSDK Demo
成功注册应用程序需要互联网连接。由于此应用程序仅演示DJI视窗软件开发工具包的注册过程，并不直接与DJI产品交互，因此无需连接到DJI产品来运行此应用程序。如果一切顺利，您应该能够在弹出窗口中看到以下日志:Register app successfully.
