一、板卡概述

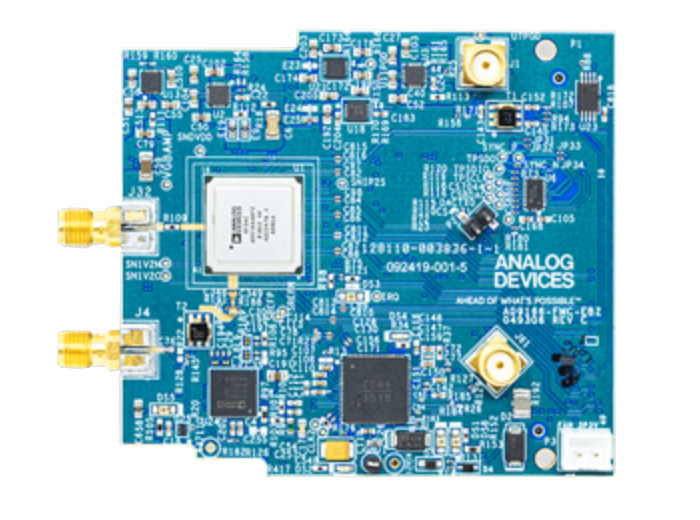

该子卡是高速AD9166 DAC的FMC板。为客户提供1路高达0-9 GHz 的可用模拟带宽信号输出。
估板连接到 ADS7-V2EBZ 码型发生器,用于快速评估高速矢量信号发生器 AD9166。ADS7-V2EBZ 自动设置信号数据格式,并通过 JESD204B 链路将其发送到评估板,从而简化了器件的评估。评估板由通过 ADS7-V2EBZ 提供的现场可编程门阵列 (FPGA) 夹层卡 (FMC) 电源供电。该板还可以与 Xilinx® 或 Intel® 的市售现场可编程门阵列 (FPGA) 开发板接口。
评估板包括一个时钟缓冲器 HMC7044,该缓冲器为 ADS7-V2EBZ 提供基准时钟,为 ADS7-V2EBZ 和集成在 AD9166 内部的数模转换器 (DAC) 提供 SYSREF± 信号。板载 ADF4372 为 DAC 生成一个采样时钟。
基准时钟和采样时钟可通过板载超小型版本 A (SMA) 端口从外部连接。SYSREF± 可以通过 FMC 连接器从外部源(例如 FPGA 开发套件)连接到 AD9166。
二、性能指标
● FMC接口,1路DA输出。
● 1路DA,DA采用AD9166芯片,该芯片为16位分辨率,JESD204B支持12.5Gsps速率;模拟输出接口,50欧姆阻抗,连接器为 SSMB。
● 时钟采用温补晶振 10MHZ,1ppM, 芯片为HMC7044。
● 支持外时钟输入,通过SMA接口接入时钟芯片,倍频输入给DA芯片。
● FMC卡大小为:69mmX90mm。安装孔大小为2.7mm。
三、软件支持
DA基于 JESD204B 接口,支持公司K7,V7,KU,VU9P,Zynq,ZU板卡测试例子程序。
四、产品应用
电子测量、软件无线电、雷达系统、超宽带卫星接收机、信号侦测、无线通信、多通道MIMO通信。
