基于TMS320C6748的FMC子卡设计

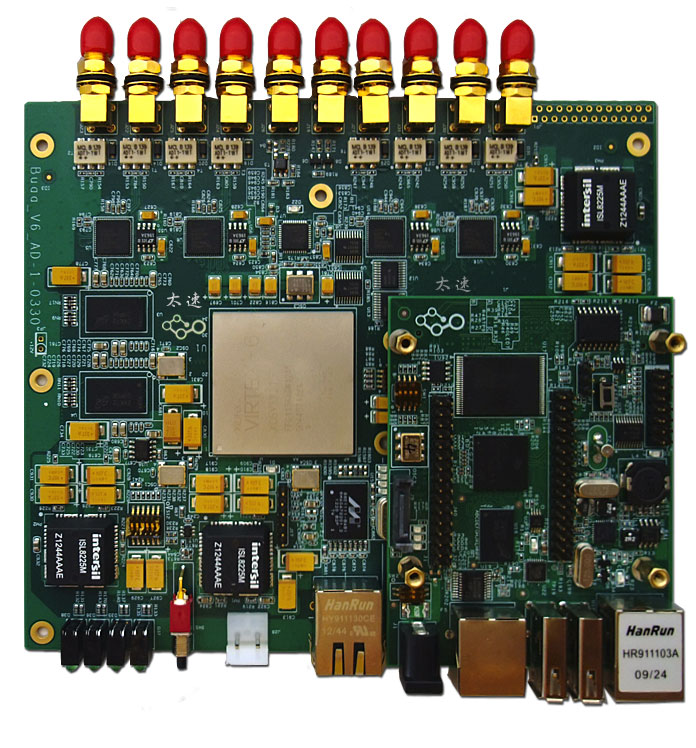

一、板卡概述 　　FMC连接器是一种高速多pin的互连器件，广泛应用于板卡对接的设备中，特别是在xilinx公司的所有开发板中都使用。该DSP子卡模块以TI强大性能DSP TMS320C6478作为主芯片，门针对xilinx开发板设计的标准板卡，用于高速数据信号检测，分析等应用。 二、性能指标： （一） DSP芯片性能        1．DSP时钟主频375/456-MHz， C674x 定点、浮点运算        2．内存总线独立，板载 DDR2-500 64MBx16bit        3．支持32MB-128MB Nor Flash。        4. 支持百兆网络接口。        5. 支持 I2C的 E2PROM。        DSP 芯片 兼容 OMAP L138芯片。 （二） 接口介绍        1. 接口支持FMC标准的LPC连接器 支持EMIF12bit宽度，同步100MHz，Mcbsp1，SPI，Flash仅支持4MB。        2.连接电源 +12V，+3.3V 。板卡独立供电+5V--+12V均可，模块功耗1W。        3.两路ＵＳＢ接口        4.一路ＳＡＴＡ存储接口 （三） 板卡尺寸：        FMC卡大小为：90mmX69mm。安装孔大小为2.7mm。 三、物理特性： 　　1、工作温度：商业级0℃～ +55℃ ，工业级 -40℃～ +85℃ 　　2、工作湿度：10%～80% 四、软件功能： 　　1、支持百兆网络传输程序，支持ping，TCP、UDP、IP传输协议。 　　2、支持DDR2空间的自检 测试程序。 　    3、支持 RS232，USB数据传输程序。 　　4、支持SATA数据存储程序。 　    5、DSP与FPGA的EMIF口 EDMA，异步中断传输，测试速率在40MB/s以上。 　    6、支持1K字节的引导，Flash 烧写测试程序。 五、应用领域：          浮点数据计算，分析与测试。 接在V6主板上的示意图： 六、 与Xilinx开发板调试使用 与开发板Xilinx Spartan6 SP605组合使用 与开发板Xilinx V6 ML605组合使用 与开发板 Xilinx Kintex-7 FPGA KC705组合使用 与开发板 Xilinx Virtex-7 FPGA VC707组合使用
