Uboot和系统移植----------（1）开发板与主机的ping通

Ping是baiWindows、Unix和Linux系统下的一个命令。ping也属于一个通信协议，是TCP/IP协议的一部分。利用“ping”命令可以检查网络是否连通，
可以很好地帮助我们分析和判定网络故障。应用格式：Ping空格IP地址。该命令还可以加许多参数使用，具体是键入Ping按回车即可看到详细说明。

网络测试指令：ping

命令用法： ping ip地址
注意：ping是测试开发板和主机之间的网络链接，注意以下步骤：
（1）首先要插上网线。（开发板和电脑之间）

（2）先试图ping通主机windows。注意Windows中有线网卡的地址设置（设置本地连接）。设置主机windows的本地连接IPv4地址为192.168.1.10
在这里插入图片描述

（3）第三步确认开发板中uboot里几个网络相关的环境变量的值对不对。最重要的是ipaddr（这个环境变量表示当前开发板的IP地址），这个地址必须和主机windows的IP地址在同一个网段。

网段的概念：一个IP地址分为2部分，一部分是网段地址，另一部分是网段内的主机地址（由子网掩码来区分哪一部分是网段地址，哪一部分是IP地址）。在子网掩码是255.255.255.0的情况下，192.168.1.10这个IP地址的前三部分（192.168.1.）属于网段地址，第4部分（10）属于主机地址。

7.开发板和主机的ping通
上节课最后的结果是：uboot中的ipaddr和主机windows本地连接地址已经设置到一个网段，但是实际还ping不通。
还发现了这样的现象：1、我把2个的网段都从192.168.1.x改到192.168.0.x时会ping通一次，第二次开始就ping不通了；2、有同学说ping不通可能是因为uboot中gatewayip没设置，我就实际测试设置网管为同网段.1，再次测试结论是第一次ping通了，第二次开始又不通了。

1、开发板运行linux下和主机Windows的ping通

(1)先将开发板刷机成linux+QT镜像（刷机见裸机教程第三部分），然后启动进入linux命令行终端下。

(2)在linux下使用ifconfig命令将开发板中linux系统的IP地址设置为和主机windows同一网段（为了上课方便，以后就固定：主机windows地址192.168.1.10，开发板uboot或linux的地址为192.168.1.20，虚拟机ubuntu地址为192.168.1.141）

(3)此时开发板端ping windows通的。
步骤：1、通过串口监控进入开发板的 linux 系统（用户：root 密码：123456）

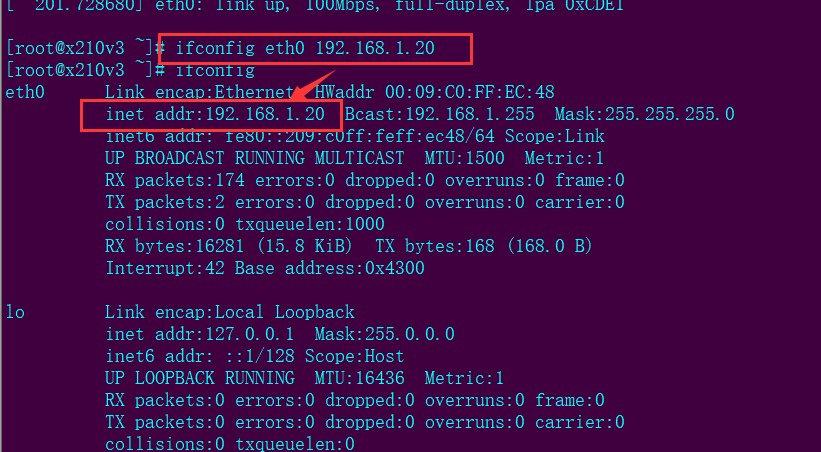

步骤：2、利用命令：ifconfig eth0 192.168.1.20 来进行更改开发板的IP地址。
在这里插入图片描述

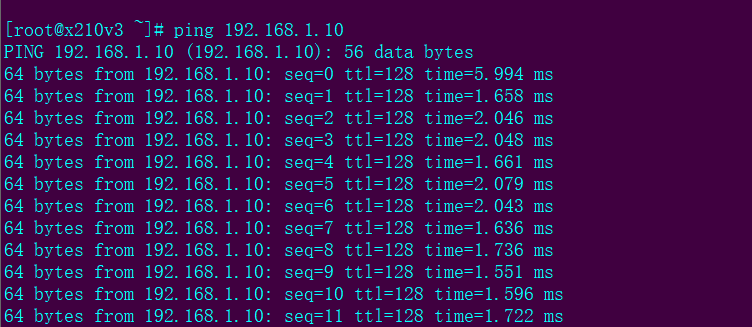

步骤：3、开始进行ping通操作。 ping 192.168.1.10
在这里插入图片描述

windows中ping开发板也是通的。
在这里插入图片描述

说明：首先开发板和主机的网络部分硬件都是好的，网络连接也是好的，主机windows中的网络软件设置是好的。

2、开发板运行linux下和虚拟机ubuntu的ping通

(1)在linux基础课中讲过：虚拟机的网卡设置可以选择好几种方式，常用的就是NAT和桥接（bridged）。

(2) 虚拟机要和开发板进行网络通信，只能通过桥接方式连接。

(3)虚拟机要想被开发板ping通，设置步骤如下：

第一步：虚拟机设置成桥接方式。
在这里插入图片描述

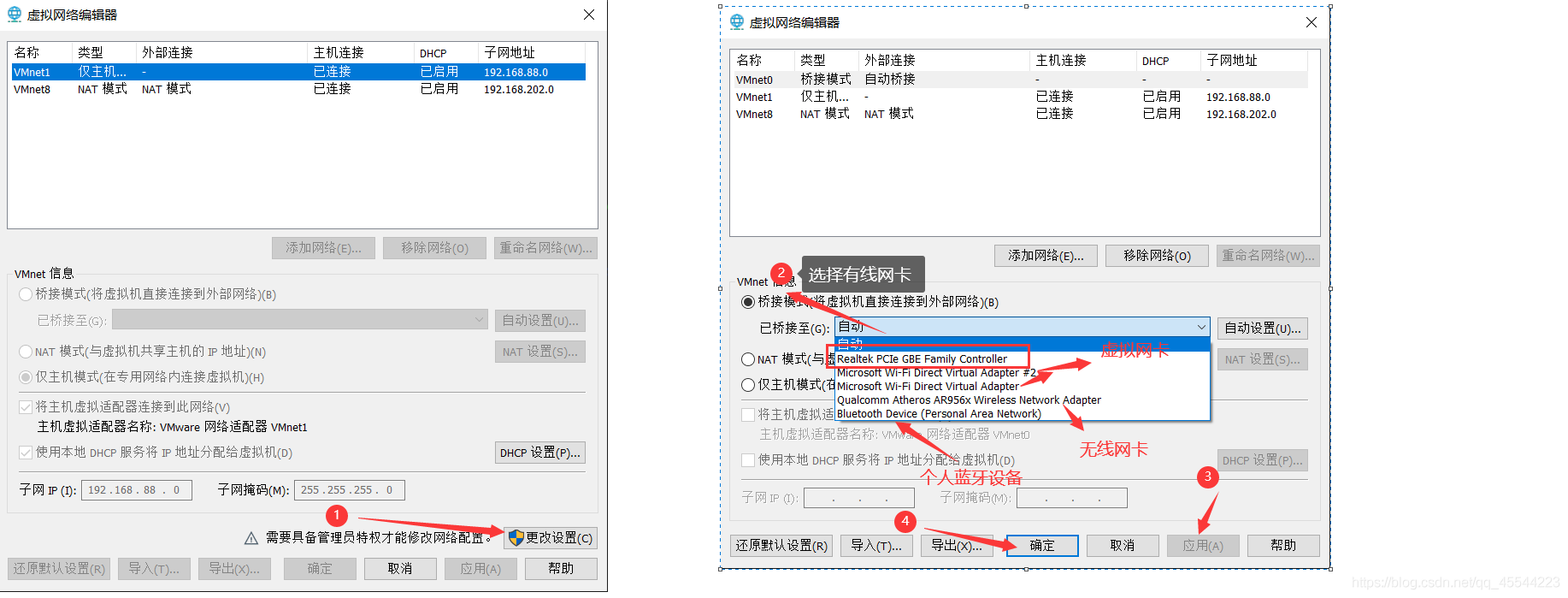

第二步：虚拟机的菜单中有个“虚拟网络编辑器”，这里面要设置为桥接到有线网卡。
（默认是自动的，自动的一般会影响ping通。因为电脑现在一般都有2个网卡：一个有线的一个无线的。如果选了自动，那么虚拟机会自动桥接到无线网卡上，但是我们却是通过有线网卡来连接开发板的，自然ping不通）
在这里插入图片描述
