simulink电拖转速单闭环仿真

simulink转速单闭环仿真

					--ujslili

几个注意点：

1. 全桥的参数要修改，如IGBT。
2. 是用的MUX，而不是BUS
3. 如果是用ADD的话会出现报错，可以用convert解决

1.pwm生成

电路图：

或者：

注意设置载波的三处参数

它其实是时间和幅值一一对应的。
波形的比较和产生：

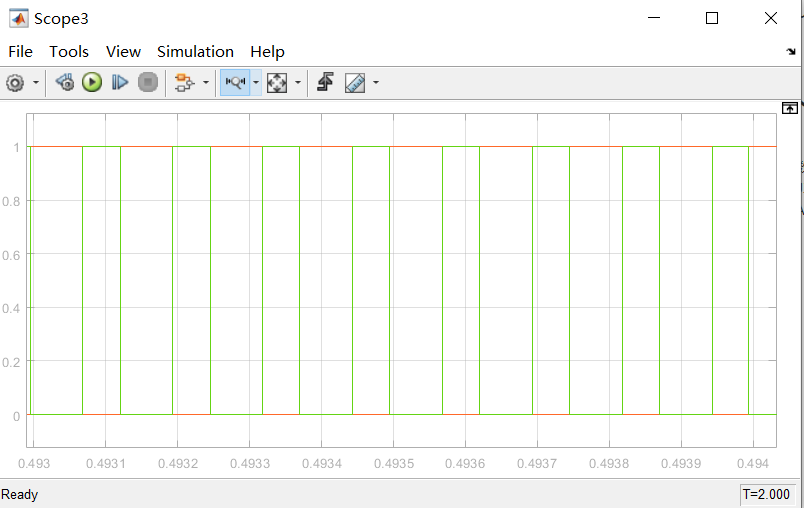

然后是输出给全桥的pwm如下：

2.单闭环仿真电路

1是PI调节器
2是pwm生成
3是全桥——给电机电枢供电
4是电机的等效
5是负载
6是反馈
最后的波形：

说实话这个波形不是太好，可以通过改变PI参数来实现。
