Fuel部署端

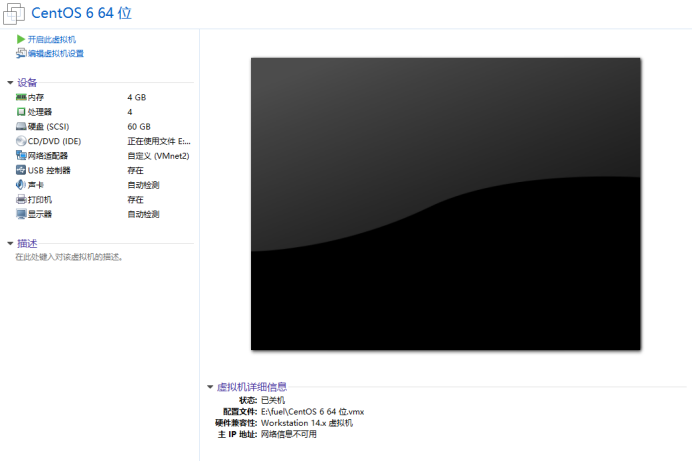

1、创建部署端虚拟机的时候，硬盘必须大于50G，且网卡所在的网段没有DHCP服务器，CPU和内存的数量影响虚拟机的部署时间，尽量给多点。

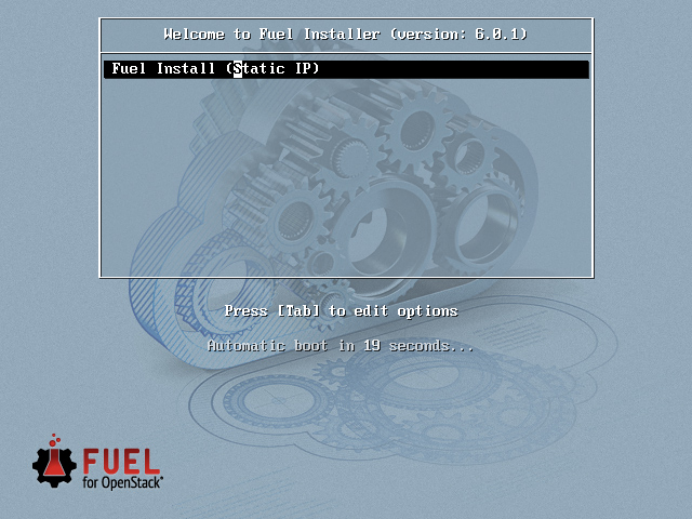

2、按照默认
3、按照默认
4、保存退出（确保该物理网络没有DHCP服务器，且地址不冲突）

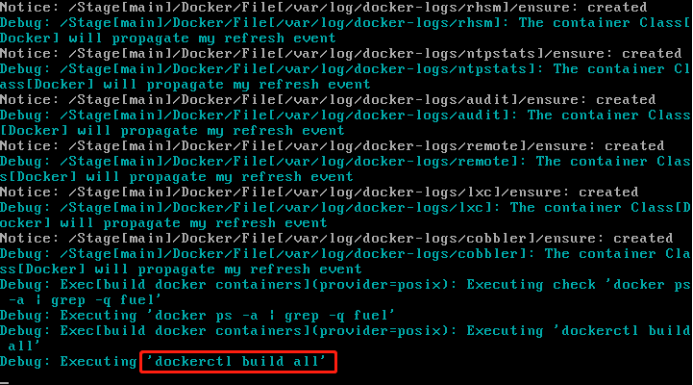

5、在这个步骤可能需要较长时间
6、部署端部署完成
Fuel WEB界面配置

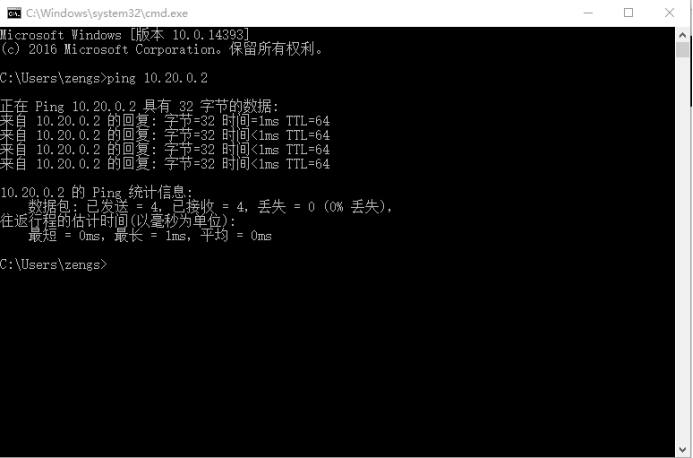

1、给笔记本配置一个跟10.20.0.0/24网段的一个IP地址，并测试连通性。

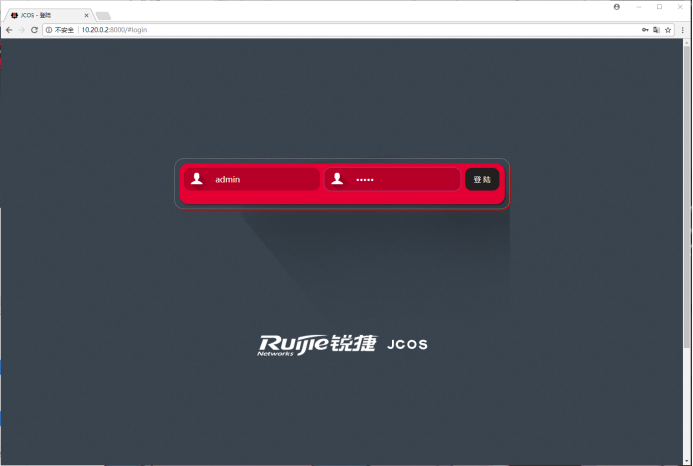

2、使用chrome浏览器，输入10.20.0.2访问部署端web界面。

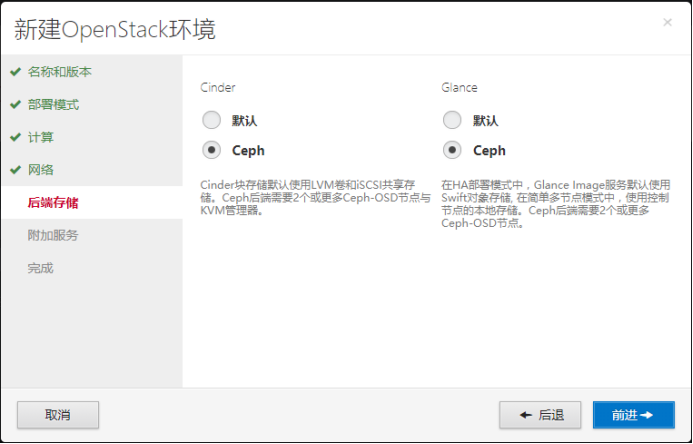

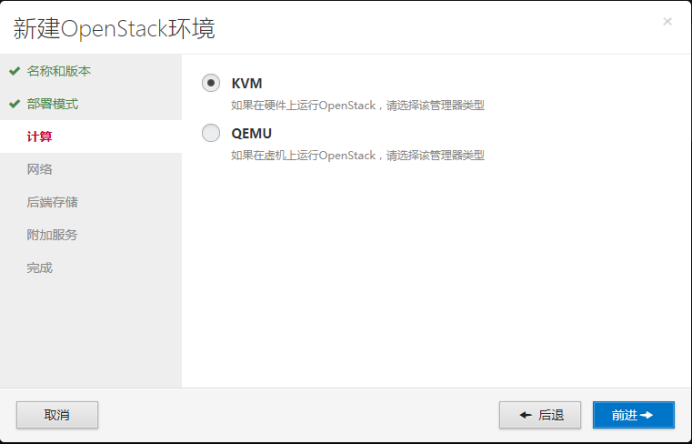

3、新建环境的时候，必须选择kvm模式，windows不支持qemu启动，后端存储均选择ceph。其他按照默认即可。
4、根据服务器的网卡数量勾选相应的vlan标签，服务器有4张网卡不需要勾选vlan标签（请务必不要勾选外网的vlan标记）

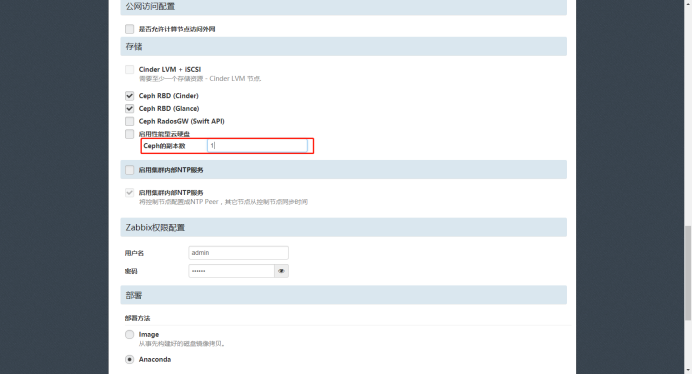

5、若为单机部署，将副本数改为1，若为两个节点以上无需修改此值。
注意：务必不要勾选启用性能型云硬盘
添加节点

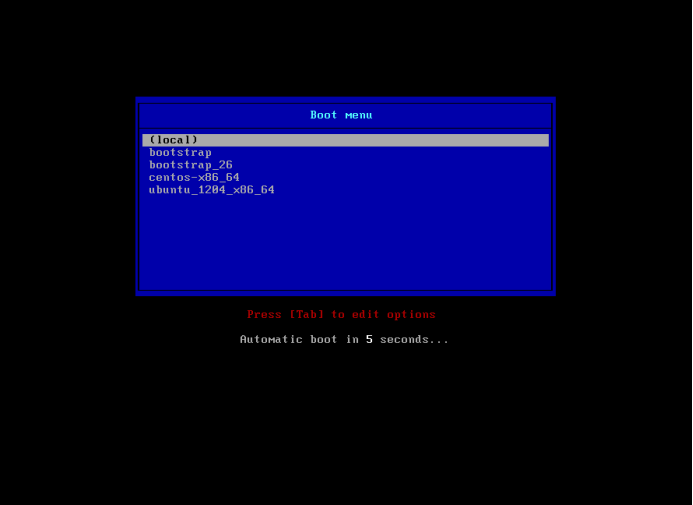

1、添加节点。将服务器跟部署端用网线连通，开启服务器，将服务器设置为网卡引导（PXE）操作系统。下图为服务器从pxe引导系统选择界面

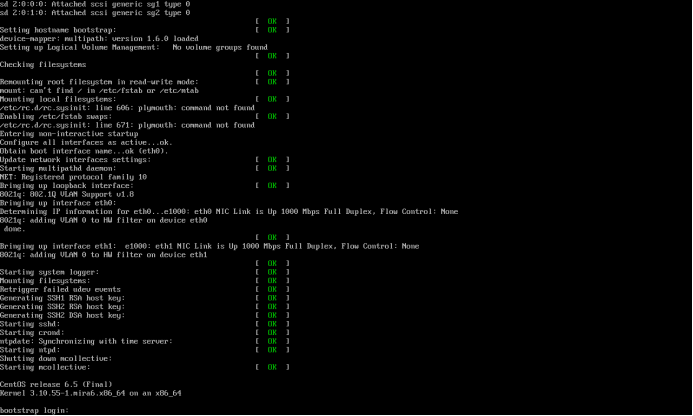

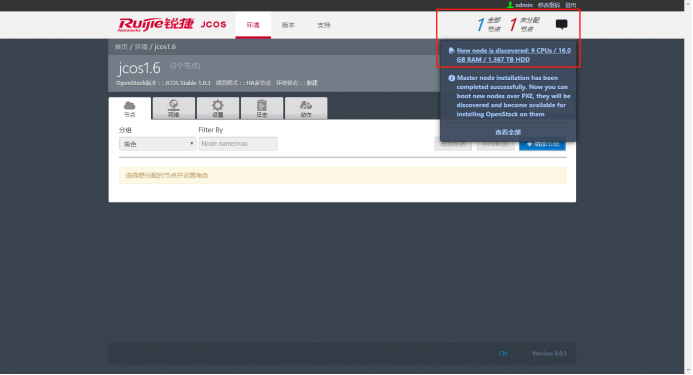

2、在web界面查看发现的节点信息

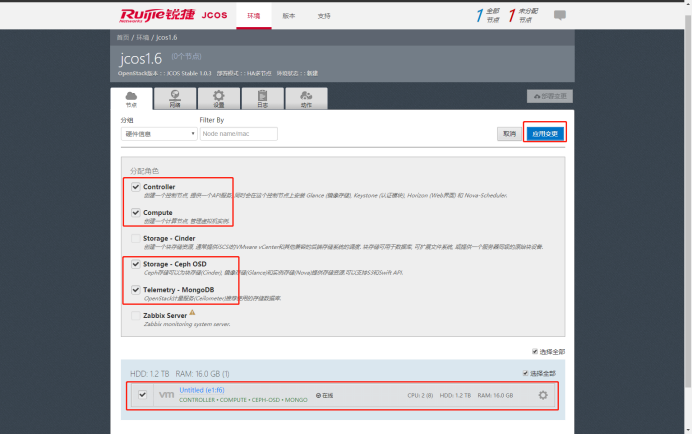

3、增加节点，选择给该服务器配置的角色，点击应用变更。
4、磁盘配置，若磁盘空间过小，将空间分配给Ceph OSD，其余使用最小值即可。

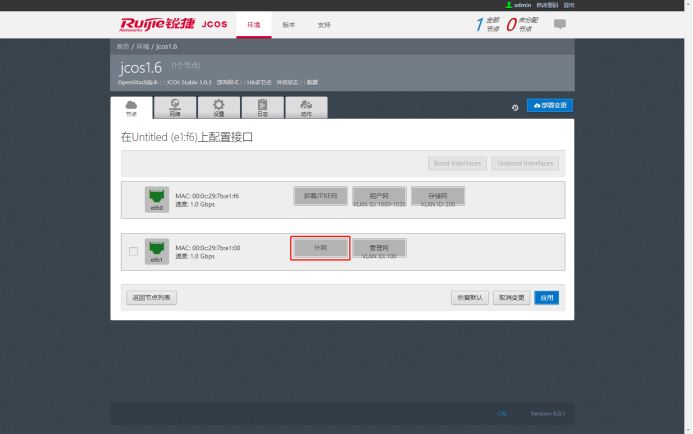

5、网络配置，根据服务器网卡数量在网络中勾选“使用vlan标记”，若勾选vlan标记，需在中创建同样的vlan，接服务器的接口改为trunk，且确保同一个网卡中不存在同一vlan的管理接口。（若有两张网卡，外网网段建议不要勾选vlan标签）接口示例如下：

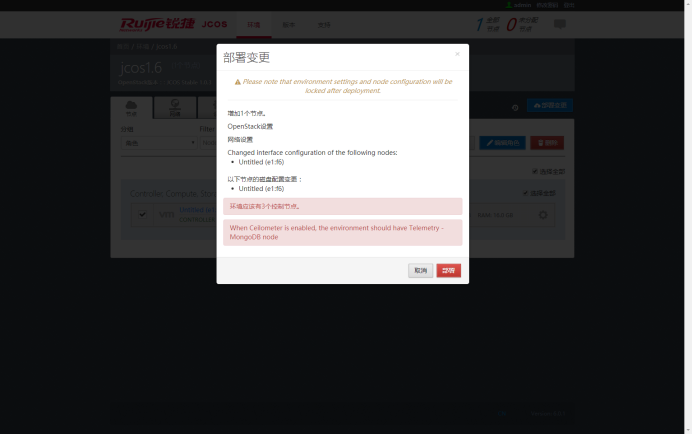

6、部署变更，提示信息可忽略。
交换机配置
1、单节点部署无需配置交换机

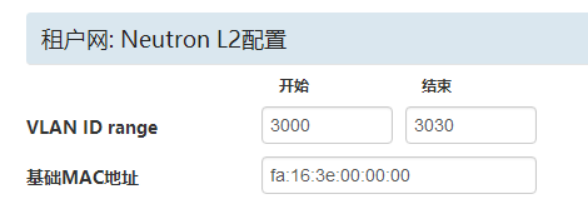

2、多节点部署需在交换机上创建vlan，vlan根据标签值进行创建，例如勾选存储网、管理网的vlan标签值分别为100、200，即需要在交换机上创建vlan100和vlan200，还需创建租户网的vlan，如下图的vlan3000-vlan3030
3、多节点部署将连接服务器的接口模式全部设置为trunk
部署
1、部署过程中，服务器会自动重启，若没重启，请手动重启，重启完成后，服务器会自动安装CentOS操作系统，确保系统安装过程中不出错。

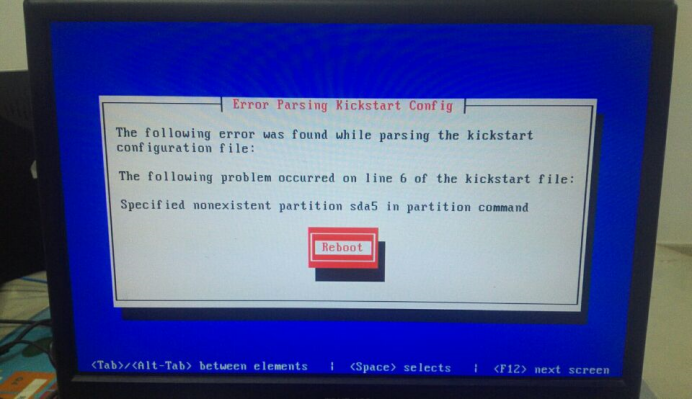

若服务器出现如下界面，请手动重启服务器。

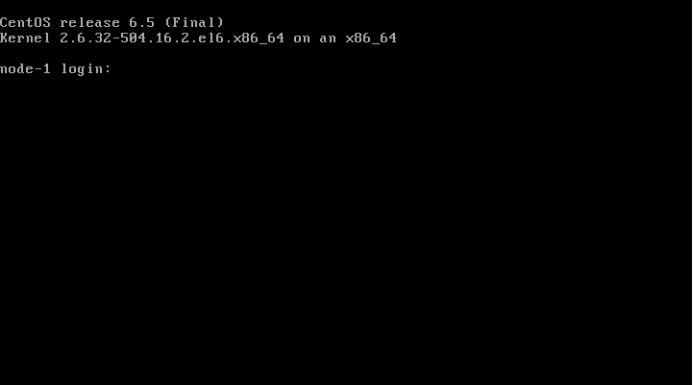

2、centos系统安装完成
3、部署完成
上传镜像
1、给需要登录JCOS的设备配置一个172.16.0.0/24网段的IP地址。默认访问地址为172.16.0.2。
2、使用xftp，winscp工具将qcow2镜像上传至服务器节点（控制节点）。节点ip可能为172.16.0.3/24
3、校验md5值，查看qcow2镜像格式要求。
4、上传镜像，获取ID值
[root@node-1 ~]# source /root/openrc
[root@node-1 ~]#glance image-create --name 镜像模版名称 --is-public true --container-format=bare --disk-format=qcow2 --min-ram=1024 --property architecture=x86_64 --property os_distro=操作系统名称 --property os_version=操作系统版本 --property vol_size=卷大小 --file 镜像文件名
[root@node-1 ~]# glance image-create --name CentOS --is-public true --container-format=bare --disk-format=qcow2 --min-ram=1024 --property architecture=x86_64 --property os_distro=centos --property os_version=7 --property vol_size=50 --file centos7_64_50G.qcow2 --progress
5、根据获取到的ID值，创建云硬盘
[root@node-1 ~]# cinder create --image-id 镜像ID --display-name 镜像名 卷大小 --metadata awcloud_public_image=yes
[root@node-1 ~]# cinder create --image-id 2b314c8c-6da1-47d8-92bb-853995cdd6f6 --display-name CentOS7 50 --metadata awcloud_public_image=yes
6、使用watch cinder list查看云硬盘状态，确保云硬盘状态（Status）为available。
7、新建云主机，测试镜像是否可用。
