文章目录

STM32CubeMX + HAL

一些说明

底层配置

使用STM32CubeMX代码生成工具，不用关注底层配置的细节，真舒服。

使用教程：

https://sxf1024.lanzoui.com/b09rf2dwj 密码:bgvi

虽然Cube+HAL很舒服，但新手不建议用。最好还是先去学一下标准库怎么用，有个大致概念后，再来学这一套。

USART紧急避坑

问题1： 打印正常，但是加入接收中断后，开始出bug，最后锁定接收中断挂掉了。
原因： HAL库的串口接收发送函数有bug，就是收发同时进行的时候，会出现锁死的现象。
解决： 需要注释掉 HAL_UART_Receive_IT 和 HAL_UART_Transmit_IT 中的 __HAL_LOCK(huart) 函数
问题2： 在接收中断中使用HAL_UART_Receive_IT（）函数，会导致CR1的RXNEIE 置0，最后一直处于错误状态，无法进行接收。
解决： 注释掉 HAL_UART_Receive_IT 中的 __HAL_LOCK(huart) 函数

Cube基本使用

  1. 新建工程
  2. 选择芯片
  3. Pinout&Configuration，选择RCC(HSE：Crystal/Ceramic Resonator)、SYS(Debug：Serial Wiire)

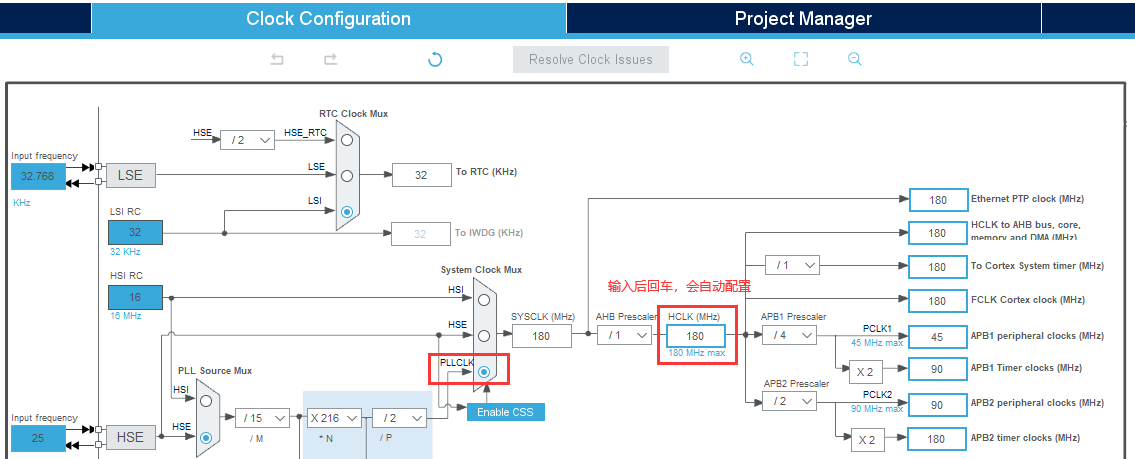

  4. Clock Configuration，配置时钟树

image-20201012091155867

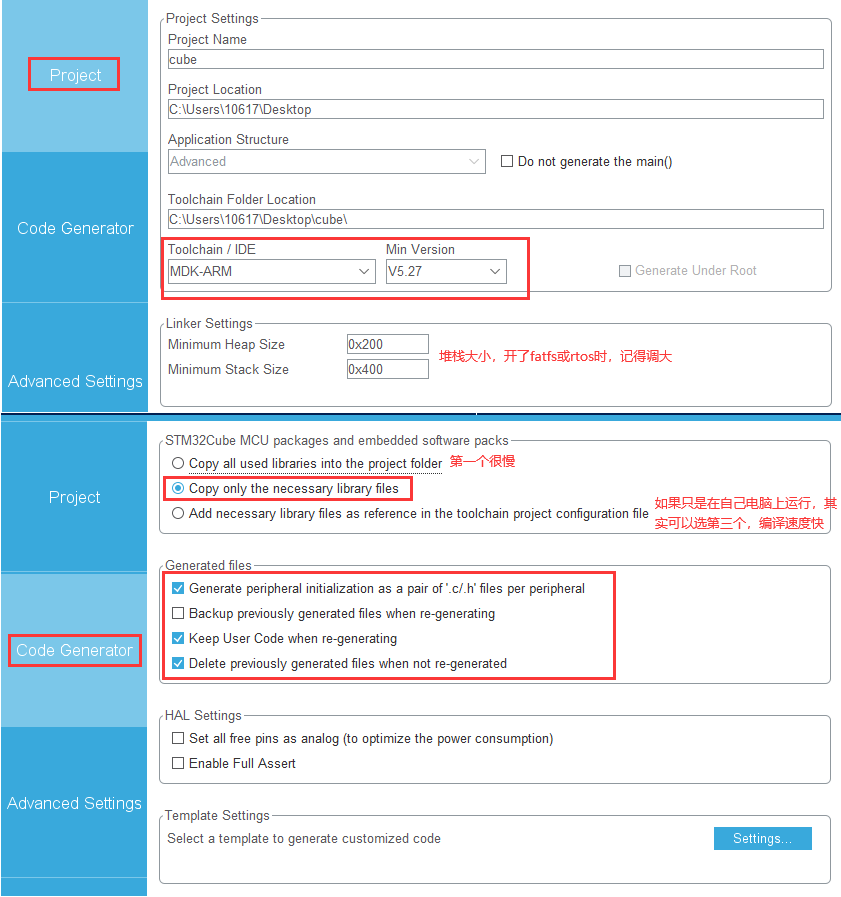

  1. Project Manager，配置工程输出项

无标题

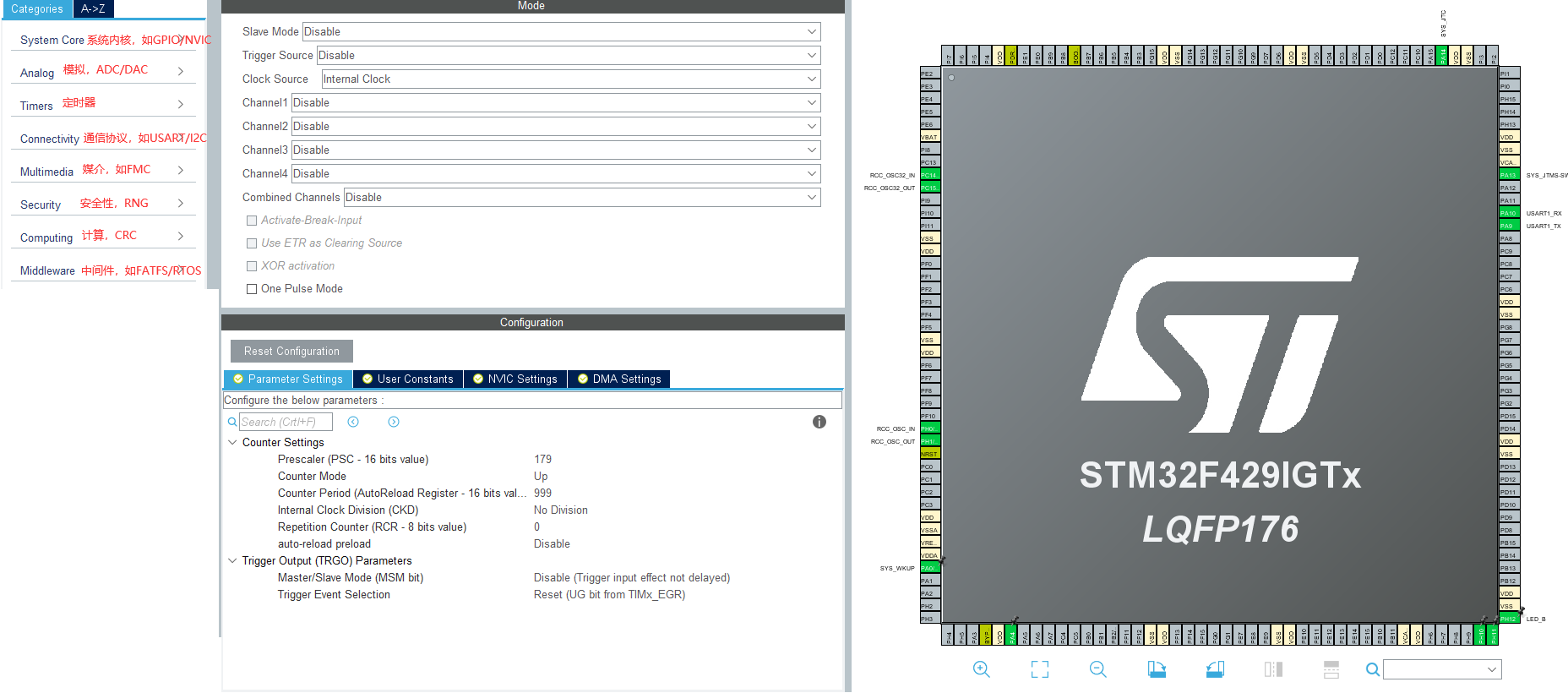

  1. Pinout&Configuration，选择功能(若是选GPIO相关，可以直接在Pinout view选择；若是其他功能，可以在左边Categories打开，会自动配置引脚)、设置Parameter Settings/NVIC等

cube

  1. GENERATE CODE，生成工程，用KEIL打开编辑

HAL库函数

  • 函数形式：均以HAL_开头
  • 寻找过程：在驱动文件stm32f4xx_hal_XXX.c或其.h文件中找函数定义，一般在靠后位置
  • 其他说明：
    • HAL库并没有把所有的操作都封装成凼数。
    • 对于底层的寄存器操作(如读取捕获/比较寄存器)，还有修改外设的某个配置参数(如改变输入捕获的极性)，HAL库会使用宏定义来实现。而且会用__HAL_作为这类宏定义的前缀。
    • 获取某个参数，宏定义中一般会有_GET；而设置某个参数的，宏定义中就会有_SET。
    • 在开发过程中，如果遇到寄存器级别或者更小范围的操作时，可以到该外设的头文件中查找，一般都能找到相应的宏定义。
    • HAL库函数第一个参数一般都是句柄(一个包含了当前对象绝大部分状态的结构体)，虽然增加了开销，但是用起来便捷了非常多。

中断回调函数

  • 函数形式：HAL_XXX_XXXCallback()。

  • 寻找过程：中断文件stm32f4xx_it.c - > 中断函数XXX_IRQHandler(void) -> HAL库中断函数HAL_XXX_IRQHandler(GPIO_PIN_13) -> 回调函数HAL_XXX_XXXCallback()

外设对应时钟

  1. 随便进入一个外设初始化函数，如MX_GPIO_Init()
  2. 随便进入一个时钟使能函数，如__HAL_RCC_GPIOC_CLK_ENABLE()
  3. 随便进入一个RCC宏定义，如RCC_AHB1ENR_GPIOCEN
  4. 或者直接进入stm32f429xx.h文件
  5. 里面有所有外设与时钟对应关系，如RCC_AHB1ENR_DMA1EN

配置示例

小编有话说

  • 例子源码：

    https://sxf1024.lanzoui.com/b09rf535a 密码:bf5q

  • 如果配置过程中，参数不知道怎么设置，可以去标准库例程(如野火、正点原子)中看对应的参数是什么

  • Cube软件只是帮你配置了底层，一些初始化代码还是需要自己手动加的，如SDRAM充电初始化、读写函数等

  • 以下内容都是基于**“野火F429IGT6挑战者V2开发板”**，其他板子按照原理图改改引脚都能用的

USART

源码链接：

https://sxf1024.lanzoui.com/b09rf535a 密码:bf5q

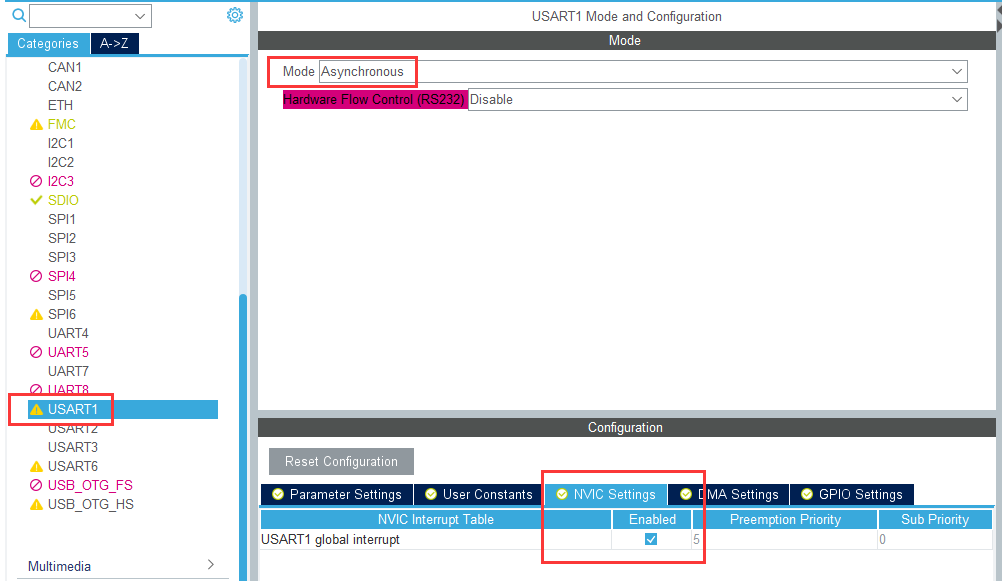

详细教程网上挺多，配置也简单，只要勾选一下USARTx，再开一下中断就行。

image-20201014160252528

在Keil就比较要注意了。

由于每次接收完，程序内部自动把接收中断关了，所以每次要手动打开。

总的来说，加这几部分：

  • main函数中，while之前：
// 使能串口中断接收
HAL_UART_Receive_IT(&huart1, (uint8_t*)&DataTemp_UART1, 1);
  • 任意位置添加printf重定向函数：
#include "stdio.h"
int fputc(int ch, FILE *f){


    HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, 0XFF);
    return ch;
}
  • 任意位置添加中断回调函数：
#define UART1BuffLen 200
extern uint8_t DataBuff_UART1[UART1BuffLen];
extern uint32_t DataTemp_UART1;
extern uint16_t DataSTA_UART1;

uint32_t DataTemp_UART1;
uint8_t DataBuff_UART1[UART1BuffLen];
uint16_t DataSTA_UART1;
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{


  if(huart->Instance == USART1){


    if(DataSTA_UART1 < UART1BuffLen){


        if(DataTemp_UART1 == 0x0A && DataSTA_UART1>0 && DataBuff_UART1[DataSTA_UART1-1]==0X0D){


            printf("USART: %s\r\n", DataBuff_UART1);
            DataSTA_UART1 = 0;
        }
        else{


            if(DataSTA_UART1 == 0){


                memset(DataBuff_UART1, 0, sizeof(DataBuff_UART1));
            }
            DataBuff_UART1[DataSTA_UART1++] = DataTemp_UART1;
        }
    }
    // 使能串口中断接收
    HAL_UART_Receive_IT(&huart1, (uint8_t*)&DataTemp_UART1, 1);
  }
}

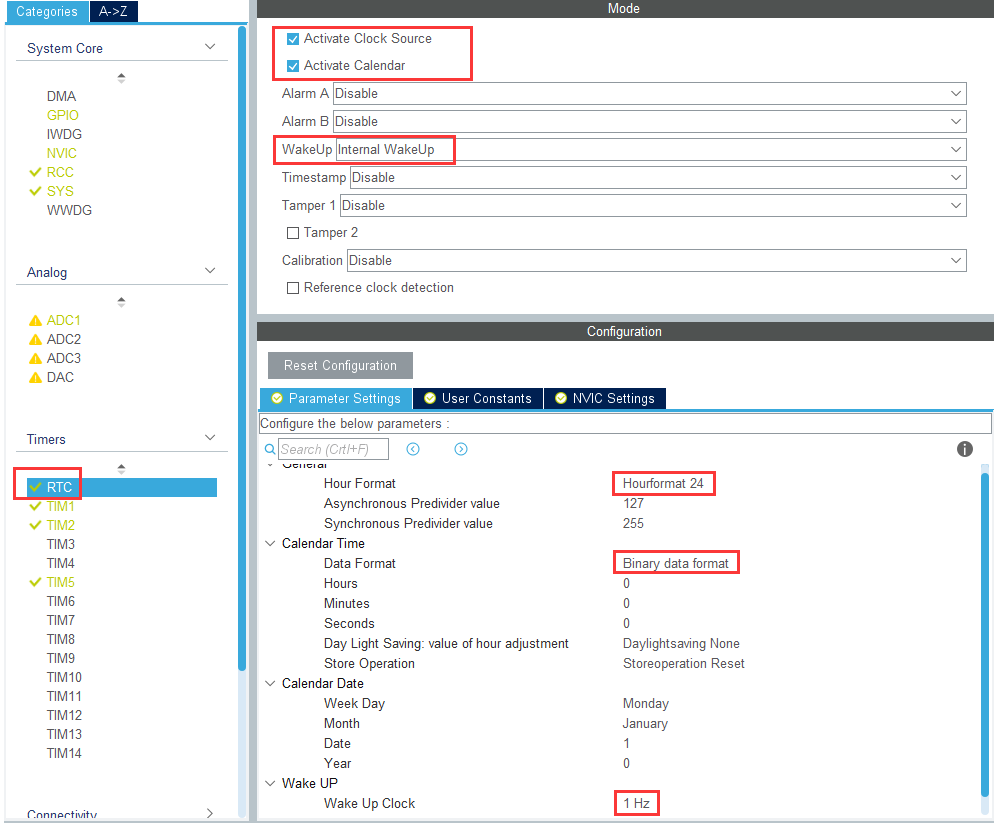

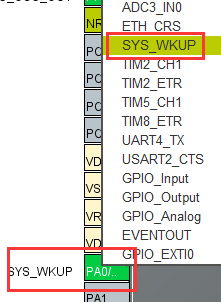

RTC

image-20201011214845208

image-20201011214629363

image-20201011214744110

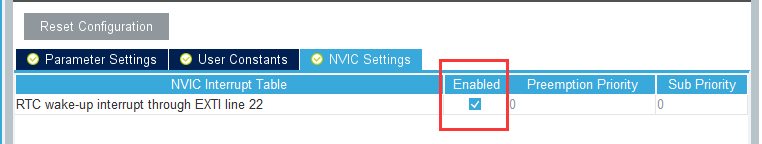

image-20201011214905788

RTC_DateTypeDef sDate;
RTC_TimeTypeDef sTime;
uint8_t second_tmp = 0;


HAL_RTC_GetTime(&hrtc, &sTime, RTC_FORMAT_BIN); // 读取时间
HAL_RTC_GetDate(&hrtc, &sDate, RTC_FORMAT_BIN); // 读取日期
if(second_tmp != sTime.Seconds) {

     // 读取秒
    second_tmp = sTime.Seconds;
    printf("20%d%d-%d%d-%d%d\r\n",
           sDate.Year/10%10, sDate.Year%10,
           sDate.Month/10%10, sDate.Month%10,
           sDate.Date/10%10, sDate.Date%10);
    printf("%d%d:%d%d:%d%d\r\n",
           sTime.Hours/10%10, sTime.Hours%10,
           sTime.Minutes/10%10, sTime.Minutes%10,
           sTime.Seconds/10%10, sTime.Seconds%10);
}

SDIO + FATFS

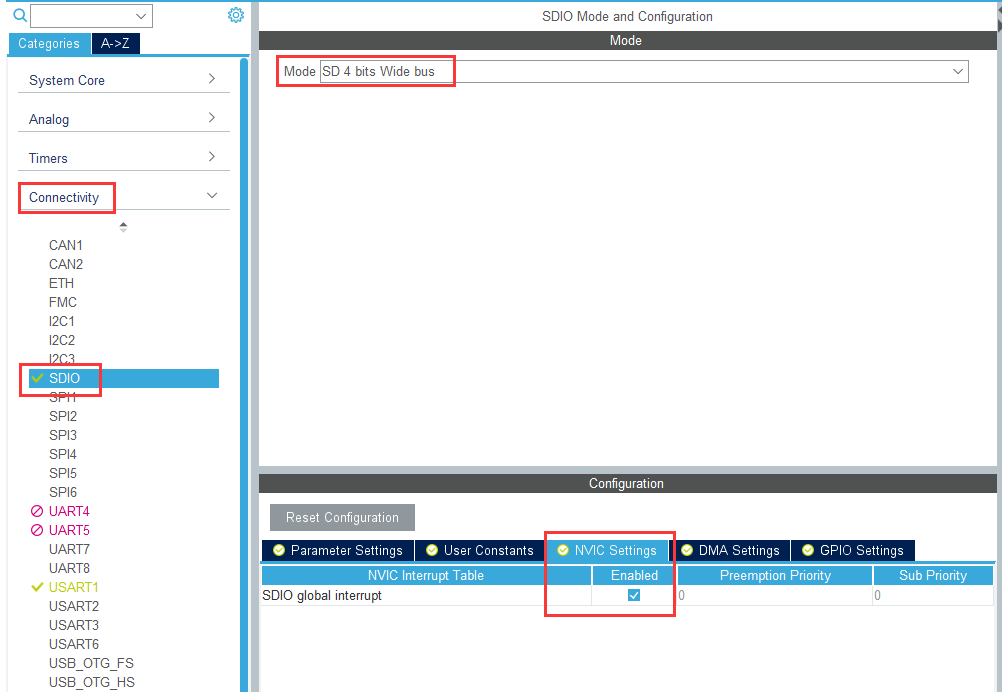

  1. 选择SDIO功能，Pinout&Clock Configuration，Connectivity -> SDIO -> Mode: SD 4bit Wide bus -> 勾选NVIC

image-20201012093115874

  1. 配置SDIO时钟，Clock Configuration，SDIO模块输入要求为48MHz，系统提示可以自动设置时钟问题，选择Yes。SDIO时钟分频系数CLKDIV，计算公式为SDIO_CK=48MHz/(CLKDIV+2)也可手动修改时钟配置。
image-20201012093007042

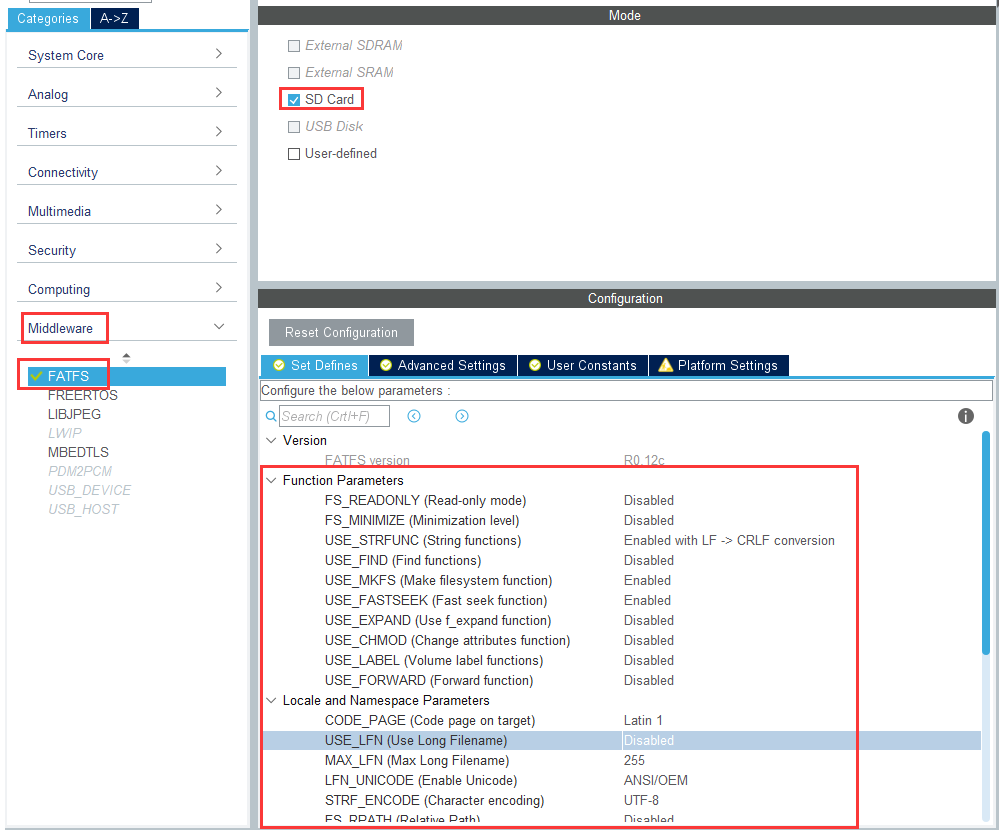

  1. 启用文件系统中间件，Pinout&Clock Configuration，Middleware -> FATFS，模式选择SD卡，配置文件系统：

    如果要支持中文文件名，则配置CODE_PAGE为Simplified Chinese

    如果要支持长文件名，则要使能USE_LEN

image-20201012093606060

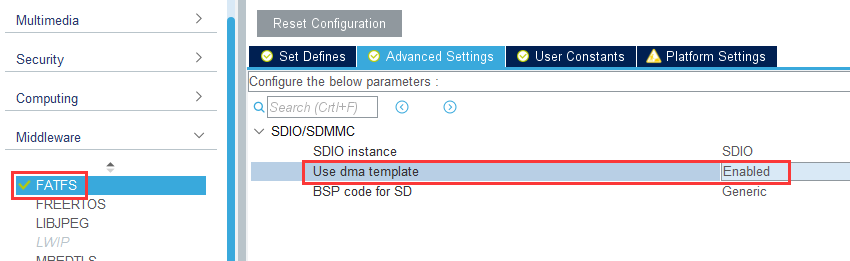

  1. 继续上面界面，Advanced Settings勾选Use dma template

image-20201012195528074

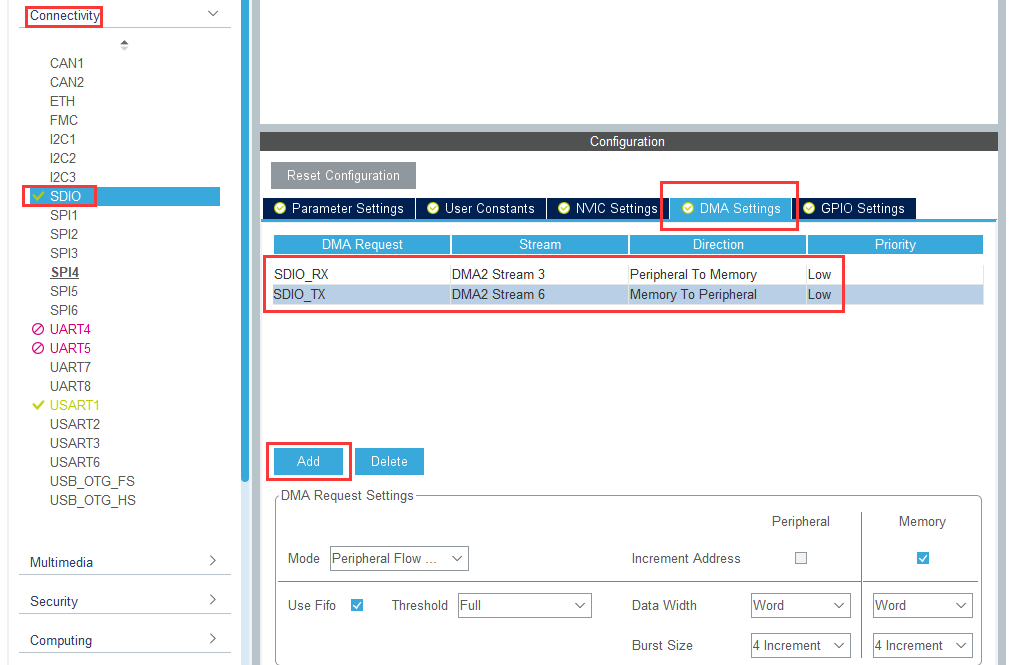

  1. 设置DMA传输，Pinout&Clock Configuration，Connectivity -> SDIO-> DMA Settings

image-20201012094328572

  1. 配置NVIC，Pinout&Clock Configuration，System Core -> NVIC。

注意，SDIO中断优先级必须高于DMA2 stream3和DMA2 stream6的中断优先级

image-20201012094806716

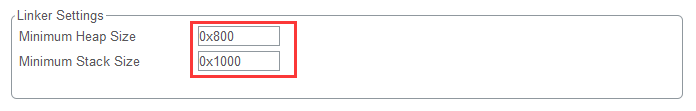

  1. 堆栈设置，Progect Manager -> Project -> Linker Settings，加大堆栈大小（注意：由于刚才设置长文件名动态缓存存储在堆中，故需要增大堆大小，如果不修改则程序运行时堆会生成溢出，程序进入硬件错误中断(HardFault)，死循环）。

image-20201012094934104

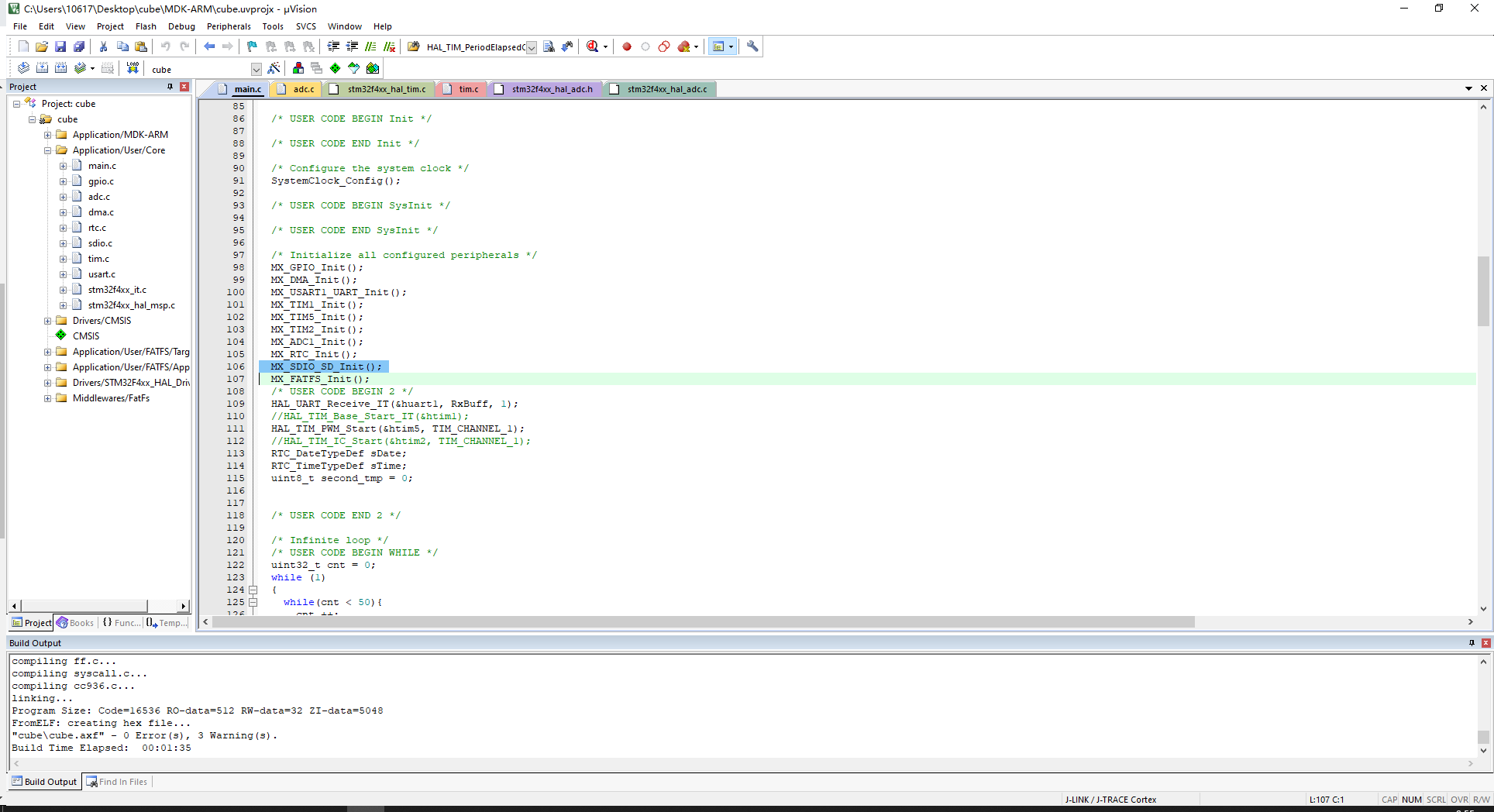

  1. 生成工程，GENERATE CODE ，用KEIL打开

image-20201012095539078

  1. 注意，如果是野火的F429开发板，还需要禁用WIFI引脚才行！！！
static void BL8782_PDN_INIT(void)
{


  /*定义一个GPIO_InitTypeDef类型的结构体*/
  GPIO_InitTypeDef GPIO_InitStructure;

  RCC_AHB1PeriphClockCmd ( RCC_AHB1Periph_GPIOB, ENABLE);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_Init(GPIOB, &GPIO_InitStructure);

  GPIO_ResetBits(GPIOB,GPIO_Pin_13);  //禁用WiFi模块
}
  1. 测试一下
UINT bw;
retSD = f_mount(&SDFatFS, SDPath, 0);
if(retSD != FR_OK) {


    printf("Mount Error :%d\r\n", retSD);
}
retSD = f_open(&SDFile, "0:/test.txt", FA_CREATE_ALWAYS | FA_WRITE);
if(retSD != FR_OK){


    printf("Open Error :%d\r\n", retSD);
}
retSD = f_write(&SDFile, "abcde", 5, &bw);
if(retSD != FR_OK){


    printf("Write Error :%d\r\n", retSD);
}
f_close(&SDFile);
retSD = f_open(&SDFile, "0:/test.txt", FA_READ);
char buff[10] = {

    0};
retSD = f_read(&SDFile, buff, 5, &bw);
if(retSD == FR_OK){


    printf("%s\r\n", buff);
}
f_close(&SDFile);

SDRAM

  1. 开启FMC功能，Pinout&Configuration ，Connectivity -> FMC -> SDRAM2

    SDRAM1的起始地址为0XC0000000，SDRAM2的起始地址为0XD0000000。

    一般SDRAM都含有4个bank。

    Configuration中的参数可从SDRAM的数据手册上找到。

image-20201014121059733

各个选项的配置(只做解释，不对应上图)：

  • Clock and chip enable：FMC_SDCKE0 和FMC_SDCLK0对应的存储区域1 的地址范围是0xC000 0000-0xCFFF FFFF；而FMC_SDCKE1 和FMC_SDCLK1 对应的存储区域2 的地址范围是0xD000 0000- 0xDFFF FFFF

  • Bank由硬件连接决定需要选择SDRAM bank 2

  • Column bit number表示列数，8位

  • Row bit number表示行数，12位

  • CAS latency表示CAS潜伏期，即上面说的CL，该配置需要与之后的SDRAM模式寄存器的配置相同，这里先配置为2 memory clock cycles(对于SDRAM时钟超过133MHz的，则需要配置为3 memory clock cycles)

  • Write protection 表示写保护，一般配置为Disabled

  • SDRAM common clock为SDRAM 时钟配置，可选HCLK的2分频\3分频\不使能SDCLK时钟。前面主频配置为216MHz，SDRAM common clock设置为2分频，那SDCLK时钟为108MHz，每个时钟周期为9.25ns

  • SDRAM common burst read 表示突发读，这里选择使能

  • SDRAM common read pipe delay 表示CAS潜伏期后延迟多少个时钟在进行读数据，这里选择0 HCLK clock cycle

  • Load mode register to active delay 加载模式寄存器命令和激活或刷新命令之间的延迟，按存储器时钟周期计


  • Exit self-refresh delay从发出自刷新命令到发出激活命令之间的延迟，按存储器时钟周期数计查数据手册知道其最小值为70ns，由于我们每个时钟周期为9.25ns，所以设为8 (70÷9.25，向上取整)


  • SDRAM common row cycle delay刷新命令和激活命令之间的延迟，以及两个相邻刷新命令之间的延迟， 以存储器时钟周期数表示

    查数据手册知道其最小值为63ns，由于我们每个时钟周期为9.25ns，所以设为7 (63÷9.25，向上取整)


  • Write recovery time写命令和预充电命令之间的延迟，按存储器时钟周期数计


  • SDRAM common row precharge delay预充电命令与其它命令之间的延迟，按存储器时钟周期数计

    查数据手册知道其最小值为15ns，由于我们每个时钟周期为9.25ns，所以设为2 (15÷9.25，向上取整)


  • Row to column delay激活命令与读/写命令之间的延迟，按存储器时钟周期数计

    查数据手册知道其最小值为15ns，由于我们每个时钟周期为9.25ns，所以这里本应该设为2 (15÷9.25，向上取整)

    但要注意，时序必须满足以下式子：

    TWR ≥ TRAS - TRCD

    TWR ≥ TRC - TRCD - TRP

    其中：TWR = Write recovery time = 2

    TRAS = Self refresh time = 5

    TRC = SDRAM common row cycle delay = 7

    TRP = SDRAM common row precharge delay = 2

    TRCD = Row to column delay

    所以这里Row to column delay应该取3


  1. 生成代码，GENERATE CODE， 用KEIL打开
uint8_t temp[100]__attribute__((at(0xD0000000)));
for(int i=0;i<100;i++){


    temp[i] = i;
}
for(int i=0;i<100;i++){


    printf("%d  ", temp[i]);
}

  1. 到这里只是借助Cube完成了引脚配置，还需要SDRAM初始化操作和读写函数，可从官方例程里获取，路径：

    C:\Users\10617\STM32Cube\Repository\STM32Cube_FW_F4_V1.25.0\Drivers\BSP\STM32F429I-Discovery\XXX

/*****************************SDRAM使能函数******************************/

/**
  * @brief  对SDRAM芯片进行初始化配置
  * @param  None.
  * @retval None.
  */
static void USER_SDRAM_ENABLE(void)
{


	FMC_SDRAM_CommandTypeDef Command;

  __IO uint32_t tmpmrd =0;

  /* Step 1:  Configure a clock configuration enable command */
  Command.CommandMode             = FMC_SDRAM_CMD_CLK_ENABLE;
  Command.CommandTarget           = FMC_SDRAM_CMD_TARGET_BANK2;
  Command.AutoRefreshNumber       = 1;
  Command.ModeRegisterDefinition  = 0;

  /* Send the command */
  HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);

  /* Step 2: Insert 100 us minimum delay */
  /* Inserted delay is equal to 1 ms due to systick time base unit (ms) */
  HAL_Delay(1);

  /* Step 3: Configure a PALL (precharge all) command */
  Command.CommandMode             = FMC_SDRAM_CMD_PALL;
  Command.CommandTarget           = FMC_SDRAM_CMD_TARGET_BANK2;
  Command.AutoRefreshNumber       = 1;
  Command.ModeRegisterDefinition  = 0;

  /* Send the command */
  HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);

  /* Step 4: Configure an Auto Refresh command */
  Command.CommandMode             = FMC_SDRAM_CMD_AUTOREFRESH_MODE;
  Command.CommandTarget           = FMC_SDRAM_CMD_TARGET_BANK2;
  Command.AutoRefreshNumber       = 4;
  Command.ModeRegisterDefinition  = 0;

  /* Send the command */
  HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);

  /* Step 5: Program the external memory mode register */
  tmpmrd = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_2          |
                     SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL   |
                     SDRAM_MODEREG_CAS_LATENCY_3           |
                     SDRAM_MODEREG_OPERATING_MODE_STANDARD |
                     SDRAM_MODEREG_WRITEBURST_MODE_SINGLE;

  Command.CommandMode             = FMC_SDRAM_CMD_LOAD_MODE;
  Command.CommandTarget           = FMC_SDRAM_CMD_TARGET_BANK2;
  Command.AutoRefreshNumber       = 1;
  Command.ModeRegisterDefinition  = tmpmrd;

  /* Send the command */
  HAL_SDRAM_SendCommand(&hsdram1, &Command, SDRAM_TIMEOUT);

  /* Step 6: Set the refresh rate counter */
  /* Set the device refresh rate */
  HAL_SDRAM_ProgramRefreshRate(&hsdram1, REFRESH_COUNT);
}
/*****************************使能函数结束******************************/

或者以我的野火STM32F429IGT6的版本SDRAM为8M，源码链接：

https://sxf1024.lanzoui.com/b09rf535a 密码:bf5q

添加到工程Core路径下，然后在KEIL中初始化操作：

(注意这个SDRAM_InitSequence();不能加在HAL_SDRAM_MspInit()后面!!! 因为它这里还没FMC初始化完成!!! 加在这里是没有用的！！！)

#include "bsp_sdram.h"
MX_FMC_Init();
SDRAM_InitSequence();
SDRAM_Test();

LTDC + DMA2D

务必在上面SDRAM配置成功后，再来搞这个！！！

详细教程看这个：https://zzttzz.gitee.io/blog/posts/7109b92c

但他给的源码还有点问题，运行处理没效果。

我提供的源码链接：

https://sxf1024.lanzoui.com/b09rf535a 密码:bf5q

注意：

  • 我跟他的配置有点不一样，我的是：

    • Pixel Clock Plparity：Normal Input
    • DMA2D要开一下中断，等级可以不用很高。如果不开的话，有可能会传图时候卡住。
    • LCD-TFT时钟：25MHz

  • 层 1 = layer 0，层 2 = layer 1



FreeRTOS

后面要上TouchGFX，这里先加操作系统。

当FreeRTOS遇到FATFS+SDIO时，这里有挺多注意细节的！！！

针对初学者，使用STM32CubeMX配置FreeRTOS时，大部分参数默认即可

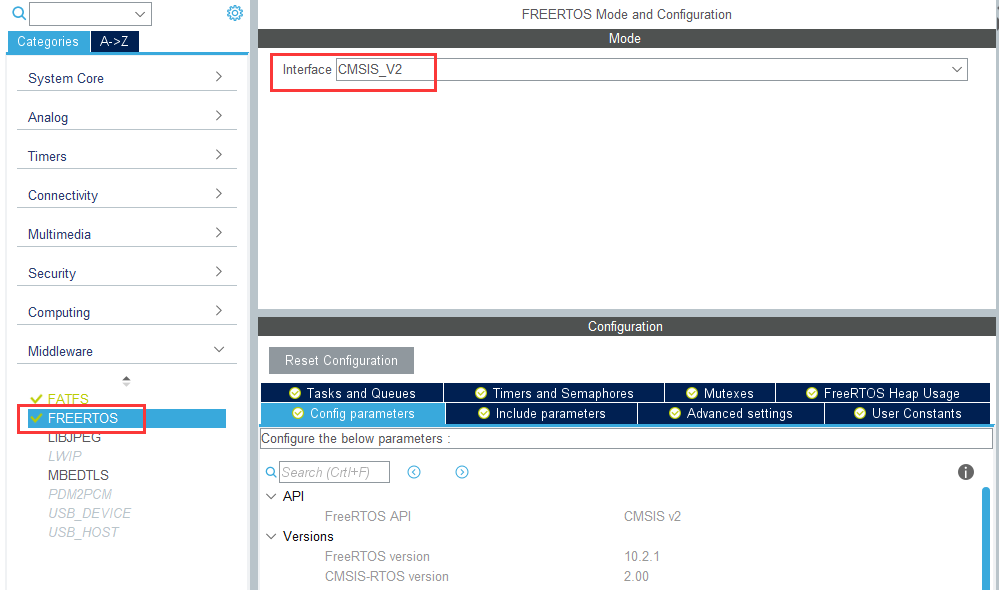

  1. 使能freertos

image-20201014165023823

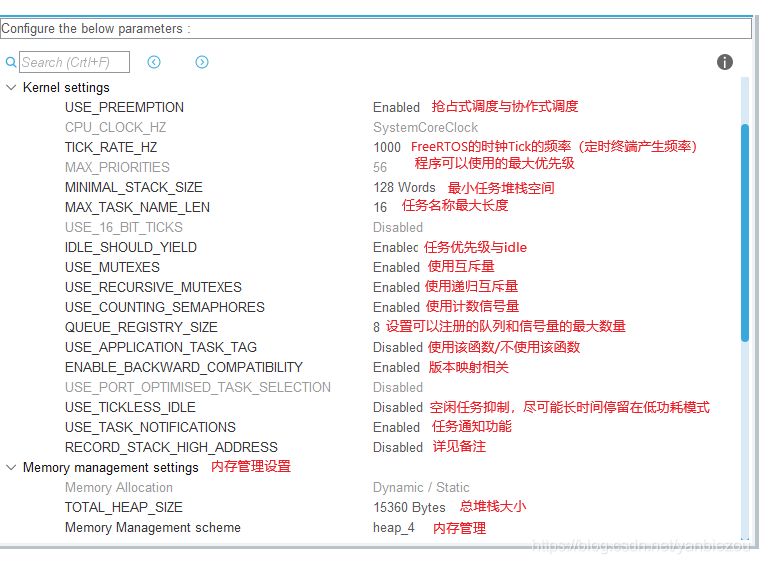

备注：1、

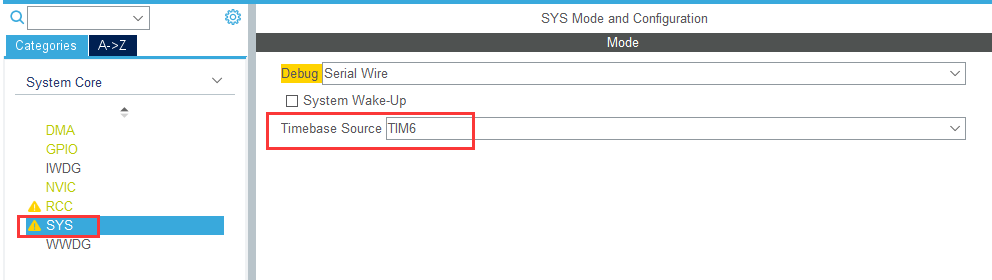

  1. 由于freertos工作时会调用systick，为了防止其他进程干扰系统，所以当使用RTOS时，强烈建议使用HAL时基源而不是Systick。HAL时基源可以从SYS下的Pinout选项卡更改。因此更改系统时基源，这里选TIM6

image-20201014165408107

​ 改完之后，注意：中断处理程序调用RTOS函数，请确保它们的优先级比最高的系统调用中断优先级低(数字上高)，例如FreeRTOS中的LIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY

  1. 如使用了FreeRTOS，会要求强制使用DMA模板的Fatfs，所以打开DMA通道，开中断，以及开SDIO中断是必须的，否则后面配置FATFS无法运行。

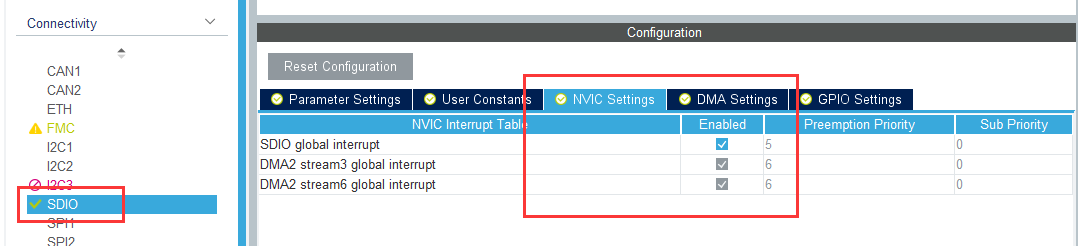

    使能SDIO中断，这里的中断优先级默认不是5的，而FreeRTOS要求优先级从5开始

image-20201014203641765

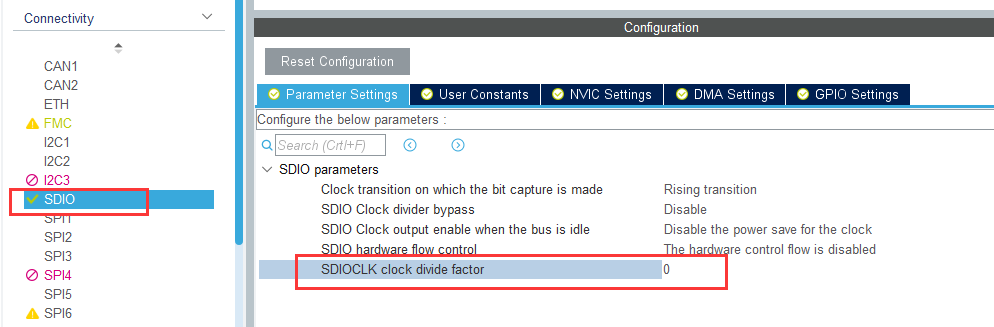

  1. 当配置完发现无法mout SD卡，可以尝试加大CLKDIV值

image-20201014203506378

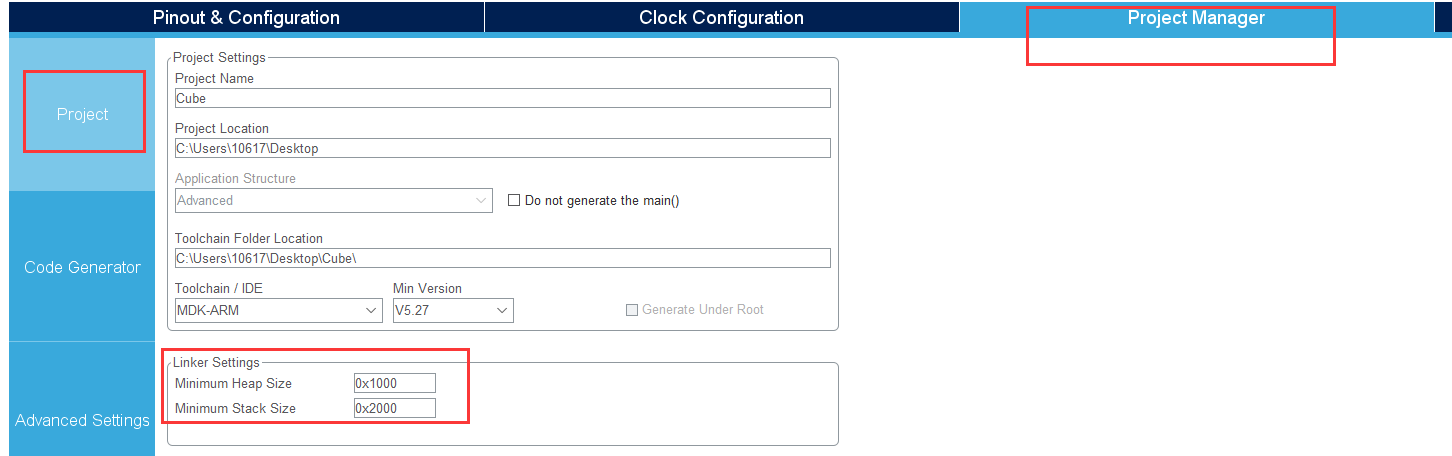

  1. 修改Project Manager->Project->Linker Setting中的最小堆栈大小，太小就会无法挂载SD卡或者读写时失败，基本上默认值都是无法正常运行的

image-20201014203746258

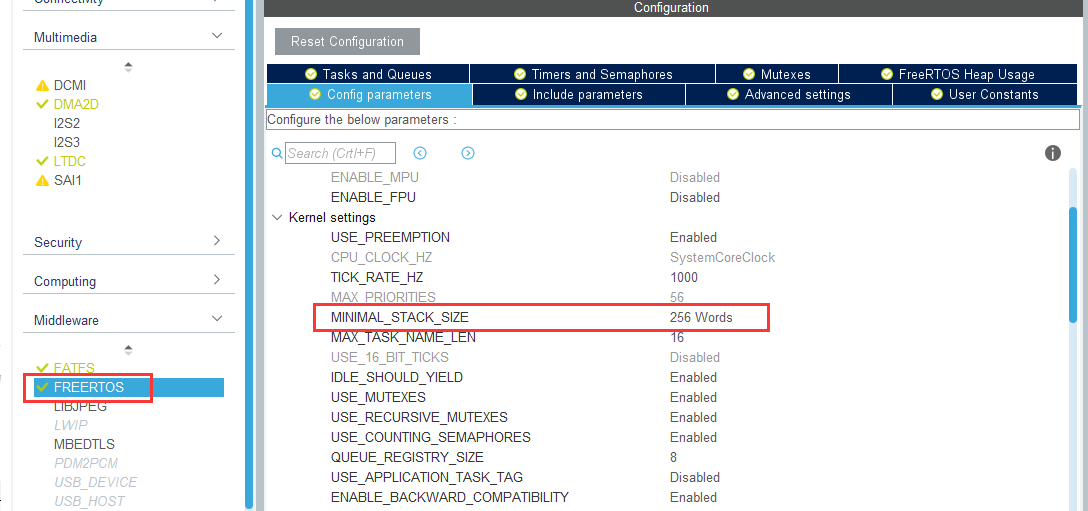

  1. FreeRTOS基本都是使用默认值，需要增大MINIMAL_STACK_SIZE，默认值是128，使用默认值会造成f_mount直接卡死在内部，这里使用256

image-20201014203856605

  1. 生成代码，使用Keil打开。RTOS默认创建了一个defaultTask()，在freertos.c文件中

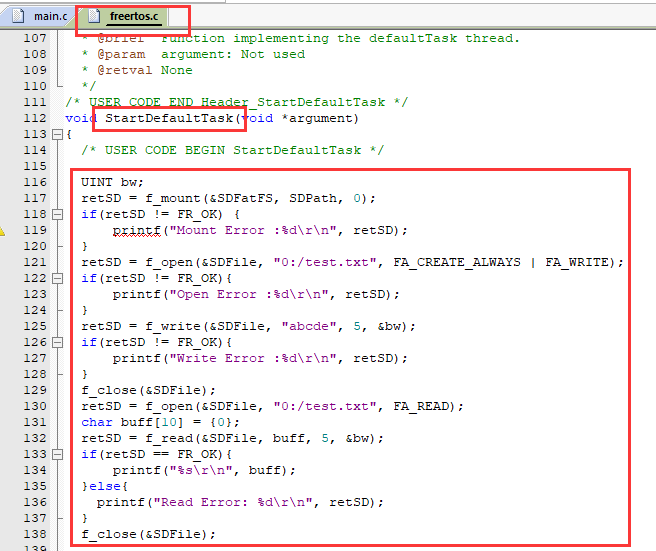

  2. 由于SD卡初始化时有检测读写是否在task任务中，所以SD读写测试代码需要放到defaultTask()中

image-20201014204217089

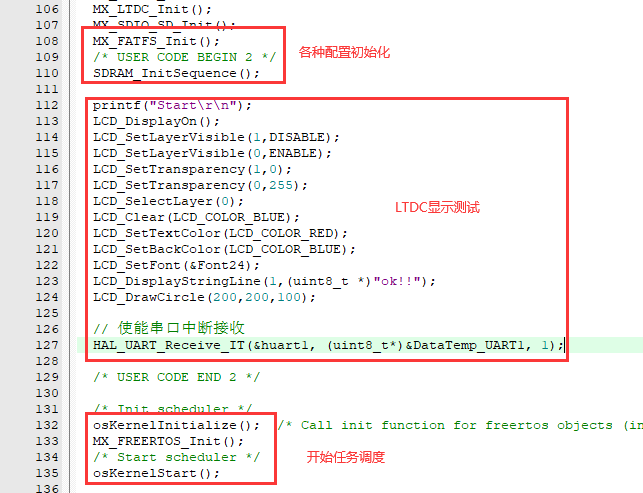

  1. 由于任务调度启动后就不再往下执行，所以把之前的LTDC显示测试代码也可以放到task中，或往前挪一挪

image-20201014204526297

  1. 其他的无需改动，运行即可！

  2. 发现它创建任务用的是osThreadNew，对xTaskCreate又进行了封装，省去了繁琐

  3. 网上有人说要“在TIM6中断中，加入临界段保护（或进入中断保护）”，不知真假，没试

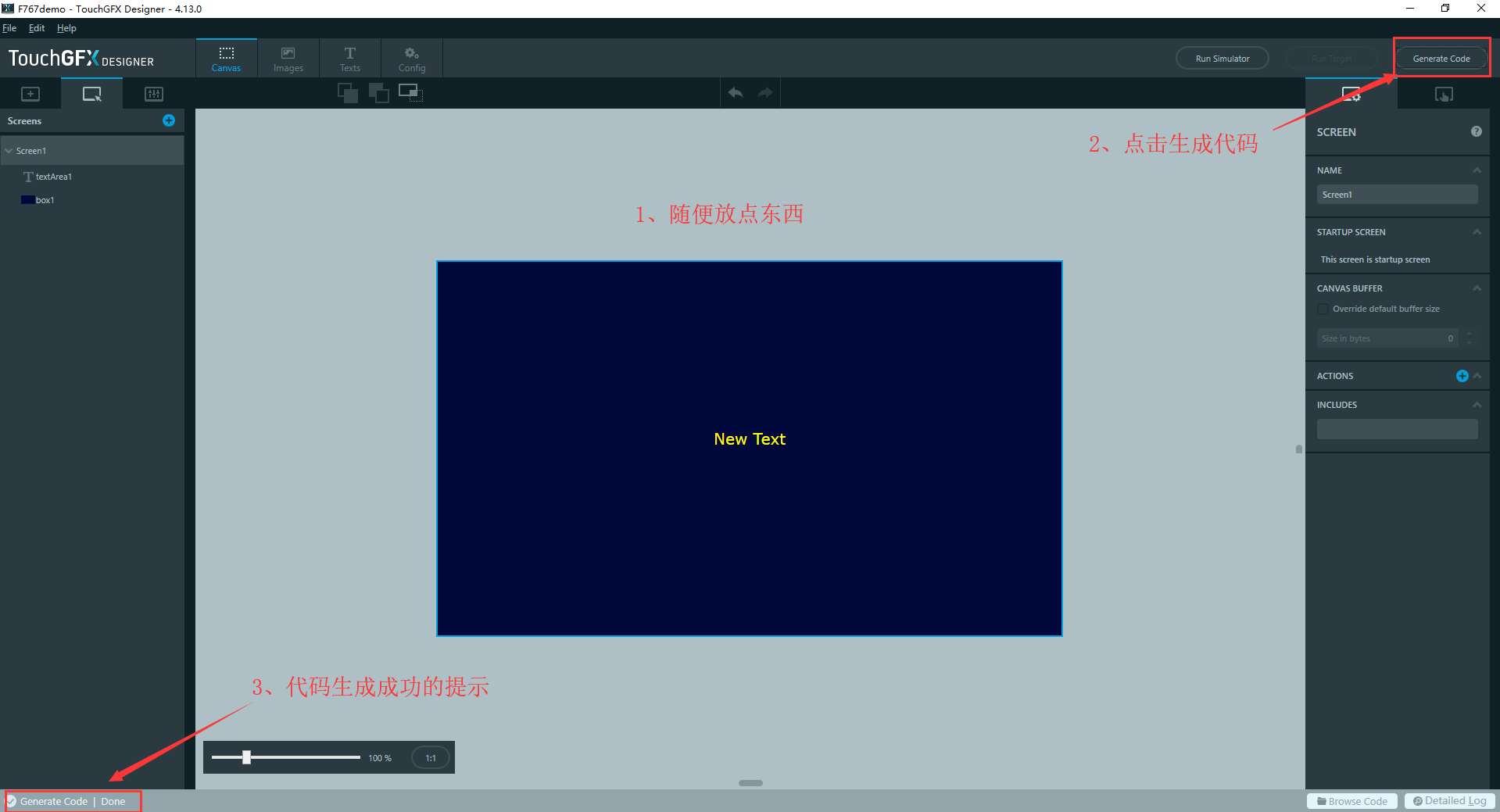

TouchGFX显示

虽然方便，但它是用C++开发的，所以不是特别友好…说白了就是看不懂，不知道怎么去改

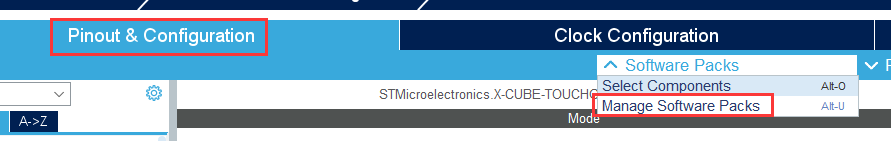

  1. 先在Cube里安装TouchGFX包

image-20201015090331929

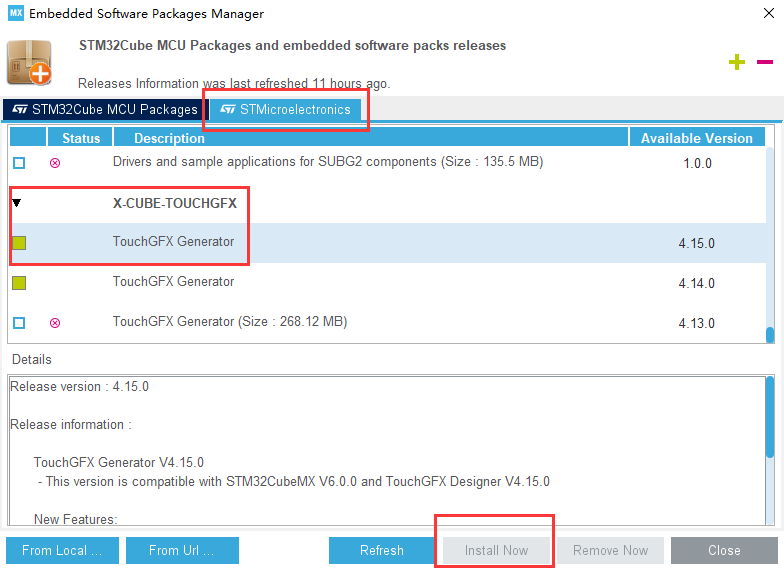

image-20201015090406926

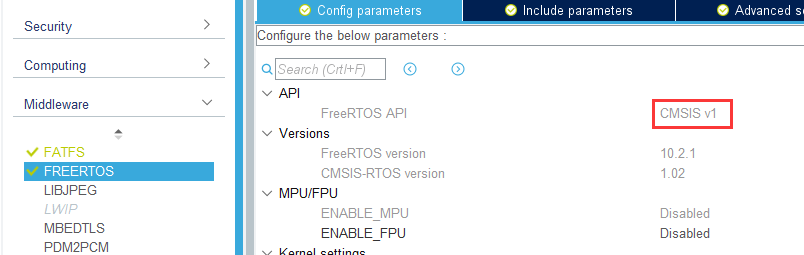

  1. 这里要注意，FreeRTOS要选CMSIS V1版本！！！

image-20201015090537967

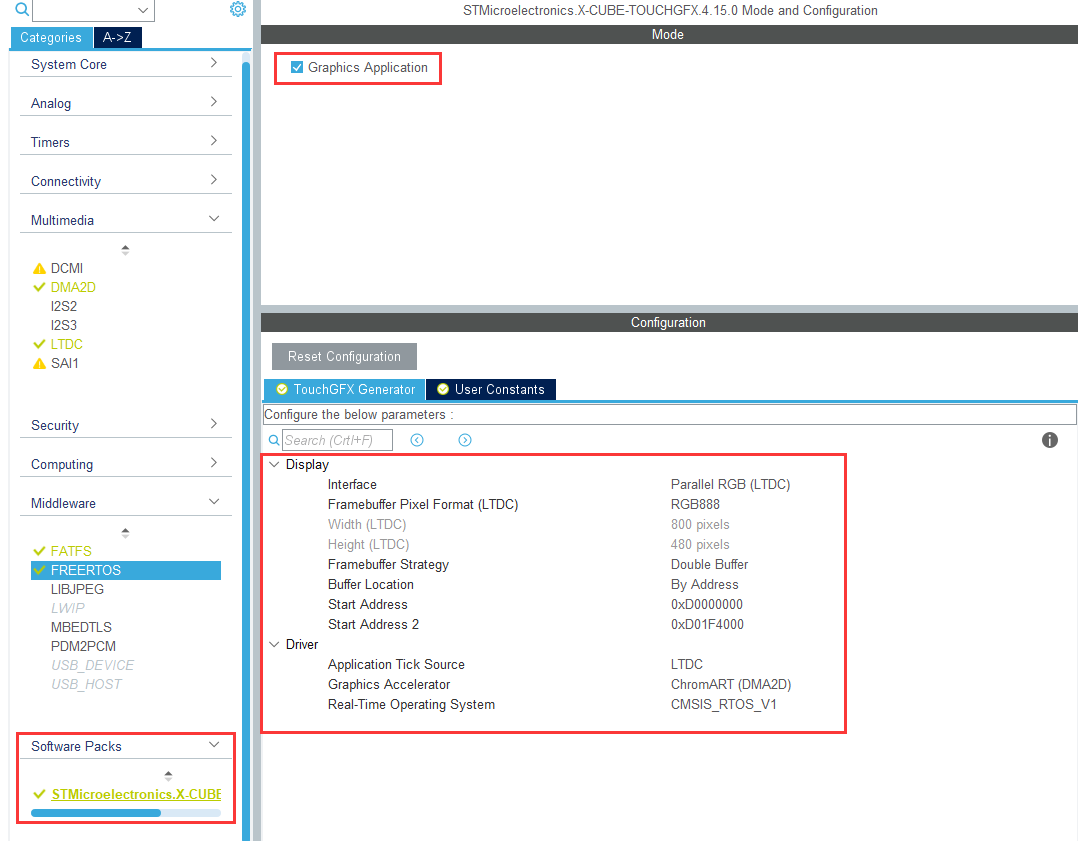

  1. 开启TouchGFX包，并配置如下

image-20201015090522472

  1. 生成工程，但先别用keil打开！！！
  2. 到目录下安装TouchGFX Designer软件，它用来绘制界面的
C:\Users\10617\STM32Cube\Repository\Packs\STMicroelectronics\X-CUBE-TOUCHGFX\4.15.0\Utilities\PC_Software\TouchGFXDesigner\TouchGFX-4.14.0.msi

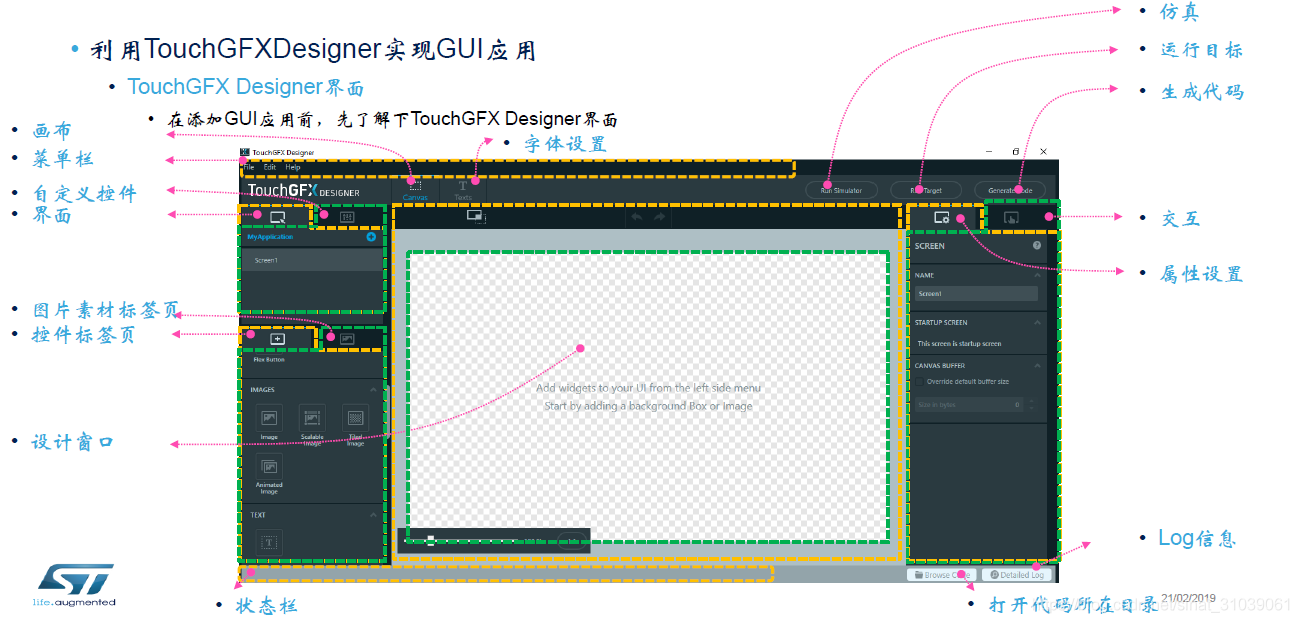

  1. 安装完成后，回到Cube工程目录，会发现多了一个TouchGFX文件夹，打开其中的.touchgfx文件，绘制界面


在这里插入图片描述

在这里插入图片描述

  1. 然后就可以打开keil，添加以下内容
#include "app_touchgfx.h"

// 开启LCD
LCD_DisplayOn();
LCD_SetLayerVisible(1,DISABLE);
LCD_SetLayerVisible(0,ENABLE);
LCD_SetTransparency(1,0);
LCD_SetTransparency(0,255);
LCD_SelectLayer(0);
// 显示TouchGFX内容
MX_TouchGFX_Process();

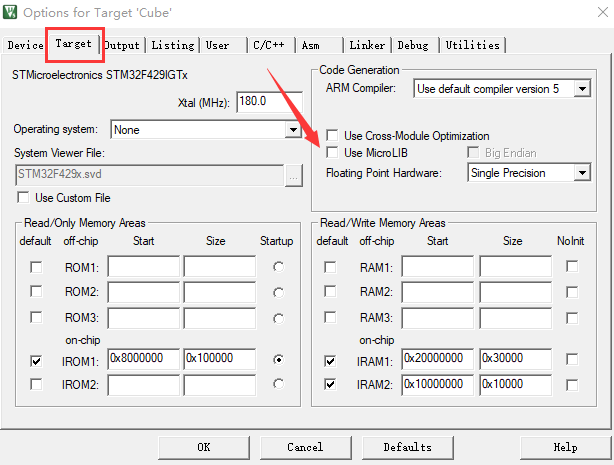

  1. 这里要注意！由于MicroLib不支持C++，所以需要在keil里取消勾选！！！

image-20201015084256974

  1. 但printf函数又需要MicroLib支持，所以需要添加以下函数，否则会开机无法运行！！！
#if 1
#pragma import(__use_no_semihosting)
//标准库需要的支持函数
struct __FILE
{


	int handle;
};

FILE __stdout;
//定义_sys_exit()以避免使用半主机模式
void _sys_exit(int x)
{


	x = x;
}
void _ttywrch(int ch)
{


	ch = ch;
}
//重定义fputc函数
int fputc(int ch, FILE *f)
{


	HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, 0XFF);
	return ch;
}
#endif
  1. 完成以上内容后，编译、烧录即可

LittleVGL

奈何不会C++，只能另谋出路，LittltVGL设计的界面似乎还挺好看的，而且用C编写，兼容C++，更新很活跃。EMWIN风格类似window XP ，littlevGL风格类似android 。移植很简单（并没有多简单）。

官网github：https://github.com/lvgl/lvgl

官方文档：https://docs.lvgl.io/latest/en/html

官方推荐方法学习路线:

  • 点击在线演示以查看LVGL的运行情况(3分钟)
  • 阅读文档的介绍页面(5分钟)
  • 熟悉Quick overview页面的基础知识(15分钟)
  • 设置模拟器(10分钟)
  • 尝试一些例子
  • 移植LVGL到一个板子。请参阅移植指南或准备使用项目
  • 阅读概述页，更好地了解库(2-3小时)
  • 查看小部件的文档，了解它们的特性和用法
  • 如果你有问题可以去论坛
  • 阅读贡献指南，了解如何帮助改进LVGL(15分钟)

1、 教程可交叉参考以下这几篇，取长补短吧：

  • csdn移植教程：https://blog.csdn.net/t01051/article/details/108748462
  • 微雪移植教程：https://www.waveshare.net/study/article-964-1.html
  • No space解决方案：https://blog.csdn.net/qq_36075612/article/details/107671669
  • csdn移植教程：https://blog.csdn.net/zcy_cyril/article/details/107457371
  • 放SRAM/SDRAM：https://blog.csdn.net/qq_41543888/article/details/106532577

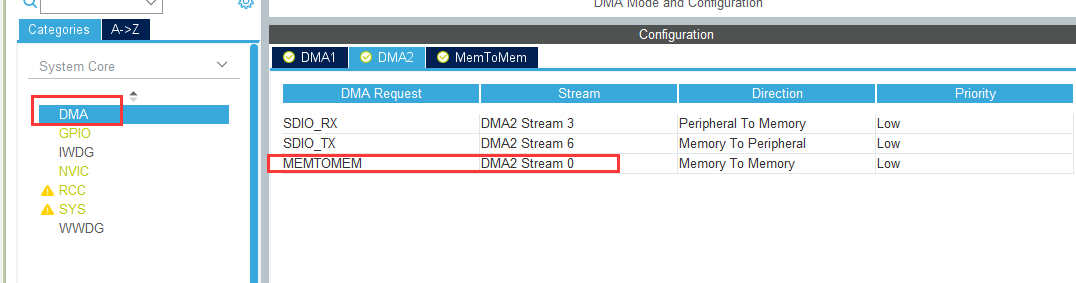

2、在Cube里开一个MTM的DMA（或者不开它，直接用DMA2D）

image-20201015143713645

3、生成工程，修改disp_flush函数

/**********************
 *  STATIC VARIABLES
 **********************/
static __IO uint16_t * my_fb = (__IO uint16_t*) (0xD0000000);

static DMA_HandleTypeDef  DmaHandle;
static int32_t            x1_flush;
//static int32_t            y1_flush;
static int32_t            x2_flush;
static int32_t            y2_fill;
static int32_t            y_fill_act;
static const lv_color_t * buf_to_flush;
static lv_disp_t *our_disp = NULL;

/*********************
 *      INCLUDES
 *********************/
#include "lv_port_disp.h"
#include "bsp_lcd.h"
#include "dma2d.h"
#include "stm32f4xx_hal_dma.h"
#include "dma.h"

static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p)
{


//    int32_t x;
//    int32_t y;
//    for(y = area->y1; y <= area->y2; y++) {


//        for(x = area->x1; x <= area->x2; x++) {


//            /* Put a pixel to the display. For example: */
//            /* put_px(x, y, *color_p)*/
						LCD_FillRect_C(area->x1, area->y1, area->x2-area->x1, area->y2-area->y1, (uint32_t)color_p);
						LCD_DrawPixel(x, y, (uint32_t)color_p->full);
//						LCD_FillRect_C(x, y, 1, 1, (uint32_t)color_p->full);
//            color_p++;
//        }
//    }

    int32_t x1 = area->x1;
    int32_t x2 = area->x2;
    int32_t y1 = area->y1;
    int32_t y2 = area->y2;
    /*Return if the area is out the screen*/
    if(x2 < 0) return;
    if(y2 < 0) return;
    if(x1 > LV_HOR_RES_MAX - 1) return;
    if(y1 > LV_VER_RES_MAX - 1) return;
    /*Truncate the area to the screen*/
    int32_t act_x1 = x1 < 0 ? 0 : x1;
    int32_t act_y1 = y1 < 0 ? 0 : y1;
    int32_t act_x2 = x2 > LV_HOR_RES_MAX - 1 ? LV_HOR_RES_MAX - 1 : x2;
    int32_t act_y2 = y2 > LV_VER_RES_MAX - 1 ? LV_VER_RES_MAX - 1 : y2;
    x1_flush = act_x1;
    //		y1_flush = act_y1;
    x2_flush = act_x2;
    y2_fill = act_y2;
    y_fill_act = act_y1;
    buf_to_flush = color;
    HAL_StatusTypeDef err;
    uint32_t length = (x2_flush - x1_flush + 1);
    #if LV_COLOR_DEPTH == 24 || LV_COLOR_DEPTH == 32
    length *= 2; /* STM32 DMA uses 16-bit chunks so multiply by 2 for 32-bit color */
    #endif
    err = HAL_DMA_Start_IT(&hdma_memtomem_dma2_stream0,(uint32_t)buf_to_flush, (uint32_t)&my_fb[y_fill_act * LV_HOR_RES_MAX + x1_flush], length);
    if(err != HAL_OK) {


        printf("disp_flush %d\r\n",err);
        while(1);	/*Halt on error*/
    }

    lv_disp_flush_ready(disp_drv);
}

4、按着上面教程，把littlvgl的显存地址改为SDRAM的

5、由于用作时基的TIM6的中断时间是100ms，所以我们可以新开一个定时器如TIM7，设置它的中断时间为1~5ms。但好像是需要手动启动定时器的：

HAL_TIM_Base_Start_IT(&htim7);

6、keil测试：

lv_init();
lv_port_disp_init();

// 开启LCD
LCD_DisplayOn();
LCD_SetLayerVisible(1,DISABLE);
LCD_SetLayerVisible(0,ENABLE);
LCD_SetTransparency(1,0);
LCD_SetTransparency(0,255);
LCD_SelectLayer(0);
LCD_Clear(LCD_COLOR_BLUE);

/*Create a Label on the currently active screen*/
lv_obj_t * label1 =  lv_label_create(lv_scr_act(), NULL);
/*Modify the Label's text*/
lv_label_set_text(label1, "Hello world!");
/* Align the Label to the center
	 * NULL means align on parent (which is the screen now)
	 * 0, 0 at the end means an x, y offset after alignment*/
lv_obj_align(label1, NULL, LV_ALIGN_CENTER, 0, 0);

#include "bsp_lcd.h"
static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p)
{


  int32_t x;
  int32_t y;
    for(y = area->y1; y <= area->y2; y++) {


      for(x = area->x1; x <= area->x2; x++) {


          LCD_DrawPixel(x, y, (uint32_t)color_p->full);
          color_p++;
      }
    }
    lv_disp_flush_ready(disp_drv);
}

当然，我的源码链接（只有显示部分，触摸目前没用到）：

https://sxf1024.lanzoui.com/b09rf535a 密码:bf5q

附，我的一些理解：

  • display是buff区，screen是一整个界面，界面里可以放控件和窗口win，窗口里还能放控件，一个控件可能有多个part
  • 创建screen：lv_obj_t* screen1 = lv_obj_create(NULL, NULL);
  • 创建window：lv_obj_t* win = lv_win_create(screen1, NULL);
  • 创建label：lv_obj_t * label1 = lv_label_create(win, NULL);
  • label中设置text：lv_label_set_text(label1, “Hello world!”);`
  • 居中：lv_obj_align(label1, NULL, LV_ALIGN_CENTER, 0, 0);
  • screen切换：lv_scr_load(screen1);
  • 添加style`：
static lv_style_t loading_style;
lv_obj_t* loading_label = lv_label_create(lv_scr_act(), NULL);
lv_label_set_text(loading_label, "Loading...");
lv_obj_align(loading_label, NULL, LV_ALIGN_CENTER, 0, 0);
lv_style_init(&loading_style);
lv_style_set_text_color(&loading_style, LV_STATE_DEFAULT, LV_COLOR_BLUE);
lv_style_set_text_font(&loading_style,LV_STATE_DEFAULT, &lv_font_montserrat_24);
lv_obj_add_style(loading_label, LV_OBJ_PART_MAIN, &loading_style);

显示图片

C数组形式

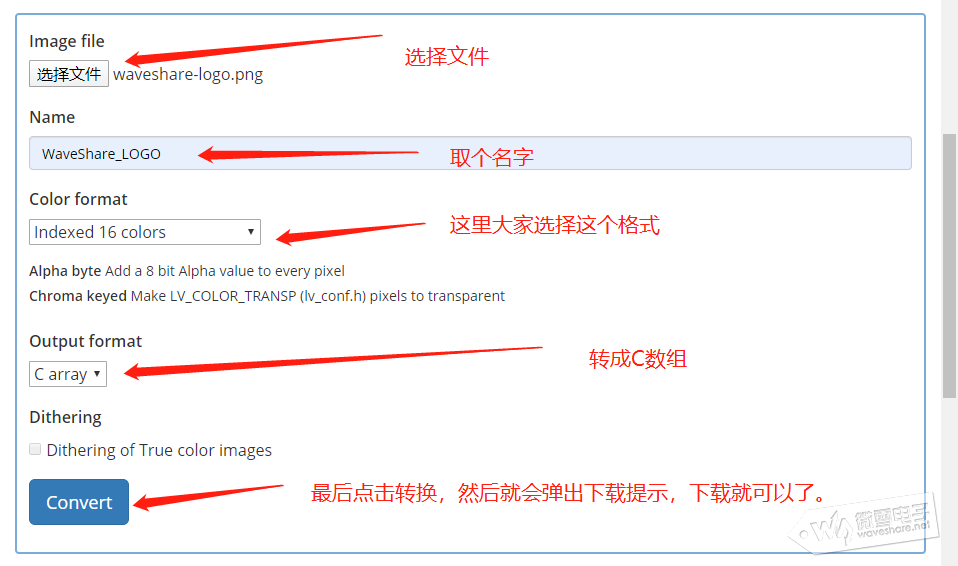

图片转C文件链接：https://littlevgl.com/image-to-c-array


  • 首先我们需要将文件加入到我们的工程树中
  • 然后在需要的地方声明一下就可以了，可以用下面两种方式：
extern const lv_img_t my_image_name;
LV_IMG_DECLARE(my_image_name);
  • 我们再来看看转换出来的图片文件的一些信息，包括宽度，高度，大小等。就在我们的刚下载的文件最后就可以看到一个结构体，如下：
const lv_img_dsc_t WaveShare_LOGO = {


  .header.always_zero = 0,
  .header.w = 287,
  .header.h = 81,
  .data_size = 11728,
  .header.cf = LV_IMG_CF_INDEXED_4BIT,
  .data = WaveShare_LOGO_map,
};
  • 使用示例：
// 先声明一下外部图片结构体
LV_IMG_DECLARE(WaveShare_LOGO)
// 创建一个图片
lv_obj_t * img1 = lv_img_create(lv_scr_act(), NULL);
// 将数组内容放入
lv_img_set_src(img1, &WaveShare_LOGO);
// 图片在屏幕居中
lv_obj_align(img1, NULL, LV_ALIGN_CENTER, 0, -20);

canvas画图

// 声明一个buff
static lv_color_t buffer[LV_CANVAS_BUF_SIZE_TRUE_COLOR(48, 48)];
// 创建canvas
lv_obj_t* canvas = lv_canvas_create(lv_scr_act(), NULL);
// 关联canvas与buff
lv_canvas_set_buffer(canvas, buffer, 48, 48, LV_IMG_CF_TRUE_COLOR);
// 背景涂色
lv_canvas_fill_bg(canvas, LV_COLOR_BLUE, LV_OPA_50);
// 在画布上画点
lv_color_t c0;
c0.full = 0;
uint32_t x;
uint32_t y;
for( y = 10; y < 30; y++) {


    for( x = 5; x < 20; x++) {


        // 这里的x,y都是相对父元素而言
        lv_canvas_set_px(canvas, x, y, c0);
    }
}

文件系统

  1. 下载以下链接中的几个文件：https://github.com/lvgl/lv_fs_if

  2. 将下载的.c/.h添加到工程中

  3. 添加这些行到lv_conf.h:

/*File system interface*/
#define LV_USE_FS_IF	1
#if LV_USE_FS_IF
#  define LV_FS_IF_FATFS    '\0'     // ‘S’
#  define LV_FS_IF_PC       '\0'
#endif  /*LV_USE_FS_IF*/

  1. 通过将'\0'更改为要用于该驱动器的字母来启用所需的接口。如'S'表示FATFS的SD卡

  2. 调用lv_fs_if_init()来注册启用的接口

  3. 使用lv_fs_fatfs.c中提供的函数完成操作

  4. 初始化图像，需要以下回调:

    • open
    • close
    • read
    • seek
    • tell

  5. 使用示例：

// 挂载SD卡
retSD = f_mount(&SDFatFS, SDPath, 0);
// 文件系统初始化
lv_fs_if_init();
// 创建一个图像
lv_obj_t *icon = lv_img_create(lv_scr_act(), NULL);
// SD卡文件绑定到图像
lv_img_set_src(icon, "S:0.bin");
// 居中显示
lv_obj_align(icon, NULL, LV_ALIGN_CENTER, 0, 0);

待补充…

猜你喜欢

转载自blog.csdn.net/sxf1061700625/article/details/109015919
今日推荐
NetBSD 禁止提交由 AI 生成的代码
Apache Doris 2.0.10 版本正式发布！
开源日报 | 大模型开战；大模型独角兽被曝卖身；周鸿祎建议谷歌开源所有产品；最大开源AI社区提供1000万美元共享GPU
开源日报 | Chrome内置Gemini的意义不在于Gemini；中国AI追随之路的五大误区；ECharts创始人“下海”养鱼；谷歌I/O开发者大会什么都有，只是没有惊喜
微软回应中国区AI团队“打包赴美”传闻
基于大语言模型的开源知识库问答系统 MaxKB GitHub Star 数量突破 5,000 个！
周排行
女程序员是这样被恶搞的
B/S 和 C/S 的优缺点
vector一直申请会怎样？
座头鲸识别比赛(Humpback Whale Identification)总结
Linux高性能服务器编程——I/O复用 select
Mysql连接数据库（当包使用）
通过URI获取的文件路径为null的解决方法
1022-Primes on Interval(素数筛选+二分查找) ZCMU
Python出现： TypeError: expected string or buffer
bzoj2434: [Noi2011]阿狸的打字机 ac自动机+树状数组
每日归档
更多
2024-05-18(4)
2024-05-17(34)
2024-05-16(6)
2024-05-15(24)
2024-05-14(0)
2024-05-13(18)
2024-05-12(0)
2024-05-11(38)
2024-05-10(38)
2024-05-09(35)

代码天地 © 2018 codetd.com

境外服务器   最新电视剧2022
