asn1c官网：http://lionet.info/asn1c/blog/
asn1c源代码：https://github.com/vlm/asn1c
一. 下载asn1c并编译生成可执行文件（关掉交叉编译）
- 下载asn1c （此版本为主线版本asn1c-0.9.29，非release版本）
git clone https://github.com/vlm/asn1c.git
- 进入下载好的代码asn1c下，执行以下命令编译源代码（可参考INSTALL.md）
test -f configure || autoreconf -iv
sudo ./configure
sudo make
make install
- 执行完以上命令之后，可以使用man asn1c查看命令
二. 使用asn1c命令将.asn文件生成.c和.h文件
-
准备*.asn文件
-
新建目录，将*.asn文件拷贝至./asn下
-
在./下创建out文件夹
v2x@ubuntu:~/ASN/parser$ tree
.
├── asn
│ ├── MsgFrame.asn
│ ├── ***.asn
└── out
MsgFrame.asn如下所示：
MessageFrame ::= CHOICE {
bsmFrame BasicSafetyMessage,
mapFrame MapData,
rsmFrame RoadsideSafetyMessage,
spatFrame SPAT,
rsiFrame RoadSideInformation,
...
}
- 在./执行以下命令，会在out中生成.c和.h文件
默认生成带UPER编解码的版本
asn1c asn/*.asn -D out/ -gen-autotools -no-gen-example
- 如果想要编译带例子的版本（正式代码中不需要，如果想自己测试可以使用）
asn1c asn/*.asn -D out/ -gen-autotools
之后会在./生成configure.ac Makefile.am
生成configuare文件
sudo autoreconf --force --install
sudo autoconf -i
编译例子
mkdir build
sudo ./configure --prefix=$(pwd)/build
sudo make install
会在./build下生成可执行文件和链接库
三.生成libasncodec.so（开启交叉编译）
- 将out/下的*.c 和 *.h 分别拷贝到自己的代码中，编译成libasncodec.so
四.开启asn1c生成的代码中的debug log
- 在编译libasncodec.so时，定义“-DEMIT_ASN_DEBUG=1”，CMakeLists.txt示例如下所示：

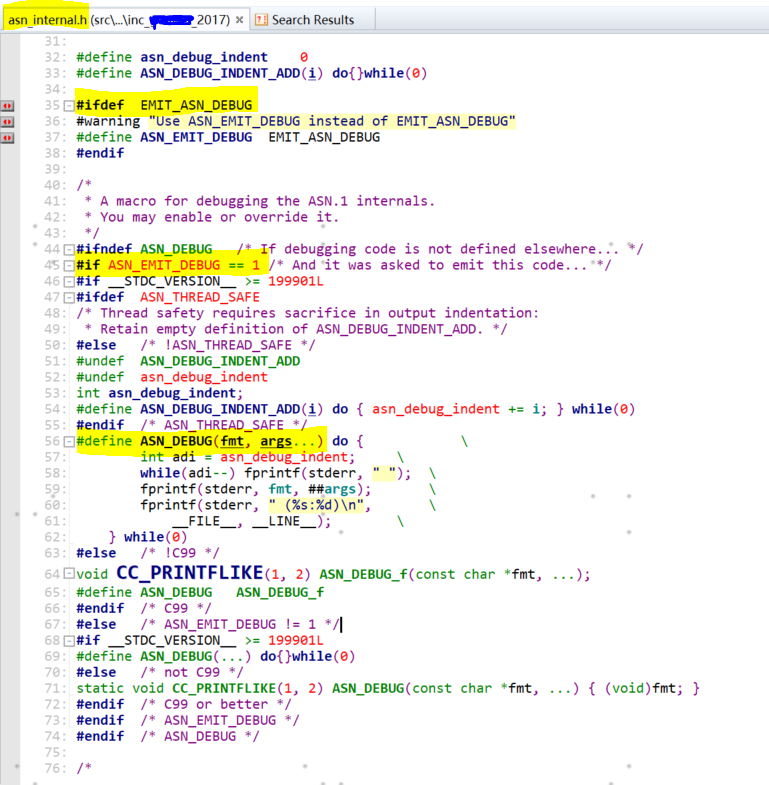

源代码中ASN_DEBUG的定义如下所示：
五.encode示例
//asn1c通过MsgFrame.asn自动生成
/* MessageFrame */
typedef struct MessageFrame {
MessageFrame_PR present;
union MessageFrame_u {
BasicSafetyMessage_t bsmFrame;
MapData_t mapFrame;
RoadsideSafetyMessage_t rsmFrame;
SPAT_t spatFrame;
RoadSideInformation_t rsiFrame;
PrivateMsg_t pmFrame;
RTCMcorrections_t rtcmFrame;
/*
* This type is extensible,
* possible extensions are below.
*/
} choice;
/* Context for parsing across buffer boundaries */
asn_struct_ctx_t _asn_ctx;
} MessageFrame_t;
#define MAX_PAYLOAD_LEN 1300
asn_enc_rval_t er;
MessageFrame* msg_frame_;
msg_frame_ = (MessageFrame *)calloc(1, sizeof(MessageFrame));
tran_inner_msg_to_asn(msg, msg_frame_);
char buf_[MAX_PAYLOAD_LEN];
//ATS_UNALIGNED_BASIC_PER：使用UPER编码
//msg_frame_ ：asn1c自动生成的根ASN格式
//buf_ ：序列化之后的数据
er = asn_encode_to_buffer(0, ATS_UNALIGNED_BASIC_PER, &asn_DEF_MessageFrame, msg_frame_, buf_, MAX_PAYLOAD_LEN);
if (er.encoded > 0 && er.encoded <= MAX_PAYLOAD_LEN)
{
//success
len_ = er.encoded;
}
else
{
//error
}
//使用内存拷贝的方式将val拷贝到str
int codec_asn_t::encode_string(const std::string val, OCTET_STRING_t &str)
{
if (val.empty())
{
return E_INVAL;
}
str.size = val.size();
str.buf = (uint8_t *)malloc(str.size);
if (NULL == str.buf)
{
return E_NOMEM;
}
memset(str.buf, 0, str.size);
memcpy(str.buf, val.data(), str.size);
return E_OK;
}
//此例的缺点：此例中传入的变量val为int型，意味着在32位的机器中最大只能支持SIZE小于等于32个的bitstring
int codec_asn_t::encode_bitstring(int val, int bit_num, BIT_STRING_t &str)
{
int len = (bit_num % 8 == 0) ? (bit_num / 8) : (bit_num / 8) + 1;
int tmp_val = 0;
//从源码中可以看出size为字节数
str.size = bit_num;
str.buf = (uint8_t *)malloc(len);
if (NULL == str.buf)
{
return E_NOMEM;
}
//str.buf中应该传入的格式为：若asn中定义的bitstring的SIZE为16，
//给asn中定义的（0）赋值为1，就将str.buf赋值为0x80(即10000000B)；
//给asn中定义的（1）也赋值为1，就将str.buf赋值为0xC0(即11000000B)；
//以此类推
memset(str.buf, 0, len);
tmp_val = 1;
for (int i = 0; i < bit_num; i++)
{
if (val & tmp_val)
{
str.buf[i / 8] |= (0x80 >> (i % 8));
}
tmp_val *= 2;
}
return E_OK;
}
六.decode示例
asn_dec_rval_t rval;
//ATS_UNALIGNED_BASIC_PER：使用UPER编码
//msg_frame：接收decode之后的数据
//buf：接收到的decode之前的数据
rval = asn_decode(0, ATS_UNALIGNED_BASIC_PER, &asn_DEF_MessageFrame, (void **)(&msg_frame), (char *)buf, len);
if (rval.code == RC_OK)
{
//success
msg = tran_asn_to_inner_msg(msg_frame);
ASN_STRUCT_FREE(asn_DEF_MessageFrame, msg_frame);
}
else
{
//error
}
int codec_asn_t::decode_bitstring(const BIT_STRING_t &str, int &val)
{
if ((str.size <= 0) ||
(NULL == str.buf))
{
return E_INVAL;
}
int tmp_val = 1;
val = 0;
for (int i = 0; i < str.size; i++)
{
if (str.buf[i / 8] & (0x80 >> (i % 8)))
{
val |= tmp_val;
}
tmp_val *= 2;
}
return E_OK;
}
七.BIT_STRING.c源码分析
- 由如下源代码可知，若使用PER、OER编解码格式，会使用单独的编解码函数；若使用其他编解码格式，编解码可复用OCTET_STRING
asn_TYPE_operation_t asn_OP_BIT_STRING = {
OCTET_STRING_free, /* Implemented in terms of OCTET STRING */
BIT_STRING_print,
BIT_STRING_compare,
OCTET_STRING_decode_ber, /* Implemented in terms of OCTET STRING */
OCTET_STRING_encode_der, /* Implemented in terms of OCTET STRING */
OCTET_STRING_decode_xer_binary,
BIT_STRING_encode_xer,
#ifdef ASN_DISABLE_OER_SUPPORT
0,
0,
#else
BIT_STRING_decode_oer,
BIT_STRING_encode_oer,
#endif /* ASN_DISABLE_OER_SUPPORT */
#ifdef ASN_DISABLE_PER_SUPPORT
0,
0,
#else
BIT_STRING_decode_uper, /* Unaligned PER decoder */
BIT_STRING_encode_uper, /* Unaligned PER encoder */
#endif /* ASN_DISABLE_PER_SUPPORT */
BIT_STRING_random_fill,
0 /* Use generic outmost tag fetcher */
};
- BIT_STRING_encode_uper函数下调用的BIT_STRING__compactify会将bitstring进一步优化，将尽可能压缩发送的byte，以及进一步填充bits_unused
/* Figure out the size without the trailing bits */
st = BIT_STRING__compactify(st, &compact_bstr);
