概述: 本文在Windows系统下, 以VS Code + EIDE 为开发工具, 以 arm-none-eabi-gcc 为编译工具, 以 OpenOCD 为烧录工具, 以 STLink 为下载器, 介绍了如何在由这些工具构成的环境下进行STM32开发.

1.开发环境介绍

1.1硬件环境

PC:
- 处理器:Intel i7 9750H
- 内存: 16 G
STM32 开发板
- 开发板型号: ST NUCLEO-F767ZI
- 芯片型号: STM32F767ZIT6
- RAM：1M
- FLASH：2M
下载器
- STLinker V2-1

1.2软件环境

操作系统

Windows 10 x64 ver = 1903 (注意: 当前EIDE插件仅支持Windows)
开发工具

2. 安装 VS Code + EIDE插件

VS Code 下载链接, 下载完成后安装,安装过程比较简单, 此处不做说明
在 VS Code 的扩展应用商店搜索 EIDE, 并下载安装
安装成功后, 在左侧应用栏能够看到一个类似于 CPU 的图标, 表示安装成功

3. 安装 arm-none-eabi-gcc 工具链

下载arm-none-eabi-gcc工具链, 下载 win32 版本, 之后进行安装
建议(非必须)将安装后的 /bin 目录加入到环境变量中

4. 安装 OpenOCD

下载OpenOCD, 并进行安装
建议(非必须)将安装后的 /bin 目录加入到环境变量中

5. 安装 STM32 ST-LINK utility

下载STM32 ST-LINK utility, 并进行安装

6. EIDE 插件介绍

点击左侧 EIDE 应用图标, 可以看到 EIDE 共有两个区域，operation 区域和project view 区域
在这里插入图片描述

1. operation区域
	- 打开项目: 打开已有的通过 EIDE 创建的项目
	- 新建项目: 新创建一个 EIDE 项目
	- 从模板创建项目: 通过模板创建一个新的项目
	- 打开串口监视器: 打开串口
	- 设置Keil工具链路径: 指定Keil工具链的路径(指定到 Keil/TOOLS.INI 位置)
	- 下载缺少的外部工具: 可以帮助打开需要下载的工具链接 如arm-none-eabi-gcc、Jlink等
2. prject view区域
	- 源文件视图: 本工程包含的所有源文件的路径
	- CMSIS 包: STM32 CMSIS包 (.pack文件)
	- 编译配置: 选择编译工具链, 可以是arm-none-eabi-gcc、ARM C Complier Version5/6(Keil编译器)等
		- cpuType: STM32 芯片类型
		- floatPointHardWare: 硬件浮点选项
		- useCustomScatterFile: 是否选用自定义链接脚本
		- storageLayout: RAM/FLASH 布局(类似Keil里的内存区域分配)
		- options: 编译选项 包括优化等级等
	- 烧录配置: 烧录程序所用的工具(所选工具不同 其子项也不同 此处以openocd为例)
		- bin: 待烧录的程序
		- target: 目标芯片类型
		- interface: 下载器接口类型
	- 项目依赖: 本工程项目的依赖项
		- 包含目录: 工程包含的头文件目录 (注意 其会自动包含目标目录下的所有叶子目录项 但不会包含中间目录)
		- 库目录: 工程所使用的的库文件路径
		- 宏定义: 作用整个工程的宏定义

7. 配置 EIDE

点击 VS Code 左下角管理, 并选择设置选项, 进入VS Code 设置界面.
在用户设置-扩展-Embedded IDE中, 需要更改的配置如下 (路径相关设置根据自己实际情况进行设置)
- ARM.GCC:Install Directory(仅安装路径不同具体到/bin)

  D:\ARM-GNU-Tool\8 2019-q3-update
- ARM.GCC:Prefix

  arm-none-eabi-
- ARM.Open OCD:Exe Path

  D:\OpenOCD\bin\openocd.exe
- ARM: Stlink Exe Path

  D:\ST\STLinker\ST-LINK Utility\ST-LINK_CLI.exe

8. 工程创建示例

通过 STM32CubeMX 生成 Makefile 工程。

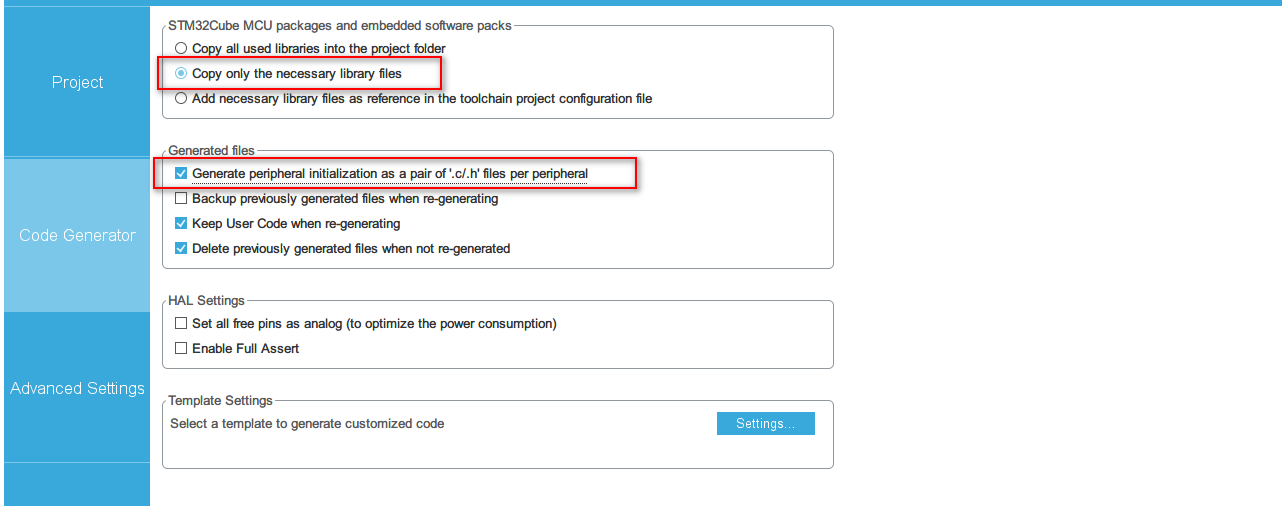

Project Manager配置如下
- Project
  - Toolchain/IDE 选择 Makefile (其它使用gcc工具链的也可以建议选择这个)
- Code Generator 勾选
  - Copy only the necessary library files
  - Generate peripheral initialization as a pair of ‘.c/.h’ files per peripheral

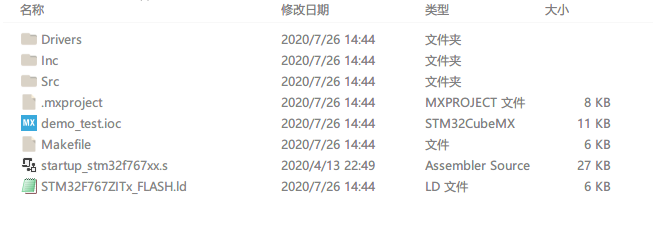

- 生成的 STM32CubeMX 工程目录结构如下

  生成的 STM32CubeMX 工程目录结构如下
  demo_test 顶层目录
  ----Drivers
  ----Inc
  ----Src
  ----.mxproject
  ----demo_test.ioc
  ----Makefile
  ----startup_stm32f767xx.s
  ----STM32F767ZITx_FLASH.ld
通过 EIDE 创建新的工程项目
- 项目类型: Cortex-M MCU
- 项目名称: test (用户按需自定义)
- 项目保存位置: D:/stm32projects (用户按需自定义)

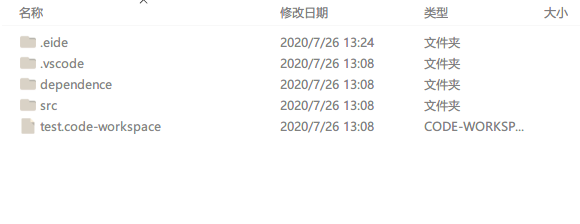

- 生成的 EIDE 工程目录结构如下

  test 顶层目录
  ----.eide
  ----.vscode
  ----dependence
  ----src
  ----test.code-workspace
将 STM32CubeMX 工程内容拷贝到 EIDE 工程下
- 将 Drivers、Inc 目录拷贝到 EIDE 主目录下
- 将 Src目录下的所有文件拷贝到 EIDE主目录/src目录下
- 将 startup_stm32f767xx.s、STM32F767ZITx_FLASH.ld 拷贝到 EIDE主目录/src目录下
在 EIDE 插件的 Project View 区域进行项目配置

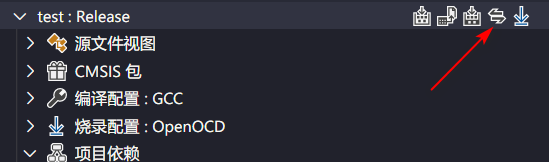

工程默认编译模式为 Release 模式，建议切换为 Debug 模式

切换方式：点击右端“切换”图标

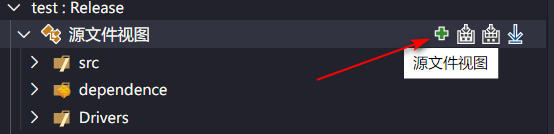

- 源文件视图：点击右端“+”图标，将 Drivers目录添加到源文件路径。（自动包含子目录路径）
- CMSIS包：不操作（本文介绍的方法不需要配置该项）
- 编译配置：点击右端“更换”图标，选择gcc工具链
  - cpuType：点击右端“配置”图标选择Cortex-M7 (根据实际情况选择，我用的是STM32F767ZIT6)
  - floatPointHardWare:default
  - useCustomScatterFile: 点击右端“配置”图标选择true
  - scatterFilePath: 点击右端“配置”图标选择STM32F767ZITx_FLASH.ld文件（该选项在上一选项为true时才会出现）
  - options：不做更改
- 烧录配置：点击右端“更换”图标，选择 OpenOCD (根据实际情况选择，我用的是OpenOCD)
  - bin: 不更改（生成烧录文件后自动填充）
  - target: 点击右端“配置”图标，选择stm32f7x.cfg (根据实际情况选择，我用的是STM32F767ZIT6)
  - interface: 点击右端“配置”图标, 选择stlink.cfg (根据实际情况选择，我用的是STLinker)
- 项目依赖：

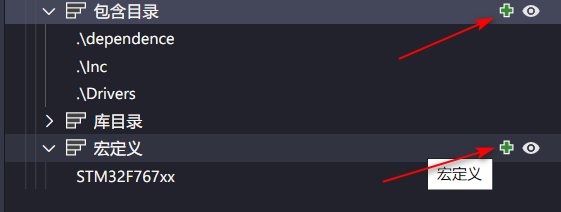

  - 包含目录：点击右端的“+”图标添加Inc、Drivers为头文件目录
  - 库目录：不更改（本工程未使用库文件根据实际情况选择）
  - 宏定义：点击右端“配置”图标添加STM32F767xx (根据实际情况选择，我用的是STM32F767ZIT6)
修改源文件。按需修改、添加源文件，本文示例修改源文件，实现 led 闪烁。

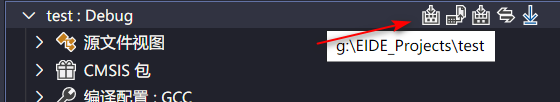

编译工程。点击 Build Project 图标或按 F6

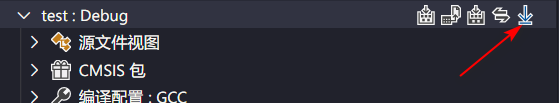

下载程序。点击 Upload binary file to device 或按F7
观察开发板，LED 灯间隔性闪烁，表明程序正常运行。
