NMS原理
Faster-RCNN中有两处使用NMS，第一处是训练+预测的时候，利用ProposalCreator来生成proposal的时候，因为只需要一部分proposal，所以利用NMS进行筛选。第二处使用是预测的时候，当得到300个分类与坐标偏移结果的时候，需要对每个类别逐一进行非极大值抑制。（根本目的去重）

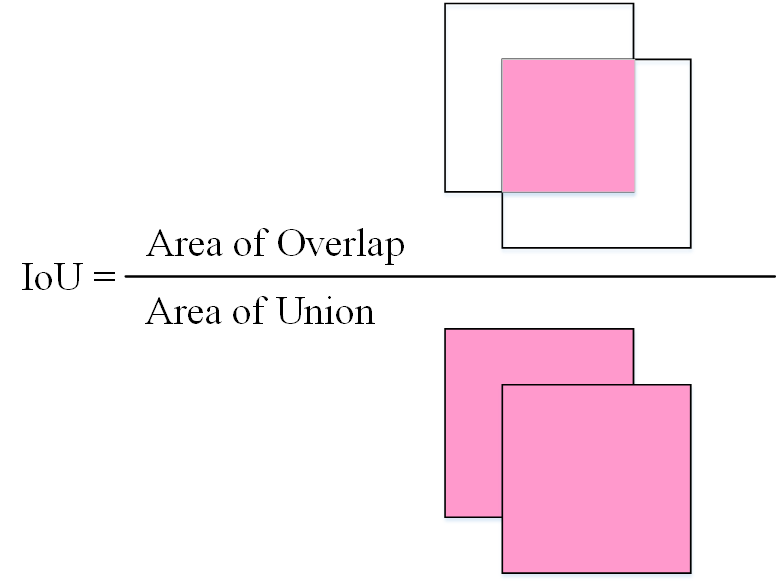

IOU算法
核心思想：A框的分类得分最高，那么与A框交并比（IOU）的值大于设定的阈值（表示与A重复）的框集合 {B} 剔除。（分类得分高，说明该框和ground truth更为接近，或者该框的feature更利于分类，所以保留该框，剔除其它重复的不好的框）
#一系列的锚框定义方式[左上角x，左上角y，右下角x，右下角y，分类得分]
anchor boxes=[[xmin,ymin,xmax,ymax,scores]....]
选择两个anchor box中更大的左上角坐标x和y和右下角更大的x和y坐标确定两个交点
#和其他所有框一个一个的比较，得到的是一个列表
#确定两个交点的坐标
x11 = np.maximum(x1[i], x1[index[1:]]) #这里的[1:]是代码实现中的一个技巧
y11 = np.maximum(y1[i], y1[index[1:]])
x22 = np.minimum(x2[i], x2[index[1:]])
y22 = np.minimum(y2[i], y2[index[1:]])
#计算框的宽度和高度
w = np.maximum(0, x22-x11+1)#未相交的两个框相减会为负数直接置为0
h = np.maximum(0, y22-y11+1)
完整案例代码演示
import numpy as np
import matplotlib.pyplot as plt
def py_cpu_nms(dets, thresh):
#dets的数据格式是dets[[xmin,ymin,xmax,ymax,scores]....]表示每一个anchor box
#计算每一个anchor box的面积
x1 = dets[:,0]
y1 = dets[:,1]
x2 = dets[:,2]
y2 = dets[:,3]
areas = (y2-y1+1) * (x2-x1+1)
scores = dets[:,4]
#这边的keep用于存放，NMS后剩余的方框
keep = []
#取出分类得分从大到小排列的索引;
#argsort()是从小到大排列，[::-1]是列表头和尾颠倒一下。
index = scores.argsort()[::-1]
#上面这两句比如分数[0.72 0.8 0.92 0.72 0.81 0.9 ]
# 对应的索引index[ 2 5 4 1 3 0 ]记住是取出索引，scores列表没变
#index会剔除遍历过的方框，和合并过的方框。
while index.size >0:
#取出第一个分类得分最高的框进行和其他方框比对
i = index[0] # every time the first is the biggst, and add it directly
#keep保留的是索引值
keep.append(i)
#计算交集的左上角和右下角
#这里要注意，比如x1[i]这个方框的左上角x和所有其他的方框的左上角x的
x11 = np.maximum(x1[i], x1[index[1:]]) # calculate the points of overlap
y11 = np.maximum(y1[i], y1[index[1:]])
x22 = np.minimum(x2[i], x2[index[1:]])
y22 = np.minimum(y2[i], y2[index[1:]])
print(x11,y11,x22,y22)
#这边要注意，如果两个方框相交，X22-X11和Y22-Y11是正的。
#如果两个方框不相交，X22-X11和Y22-Y11是负的，我们把不相交的W和H设为0.
w = np.maximum(0, x22-x11+1)
h = np.maximum(0, y22-y11+1)
#利用iou公式计算，不相交的框因为W和H都是0，所以不相交面积为0
overlaps = w*h
print('overlaps is',overlaps)
ious = overlaps / (areas[i]+areas[index[1:]] - overlaps)
print('ious is',ious)
#这里np.where(ious<=thresh)[0]是一个固定写法,将小于阈值的框留下，所以阈值越大，计算越慢，因为留下的框更多
#以元素的形式返回索引，一个元素的元组(array([2,3,4]),)所以用[0]取出元素[2,3,4]
idx = np.where(ious<=thresh)[0]
print(idx)
#这边留下的框是去除当前操作的框，和当前操作的框重叠度大于thresh的框
#每一次都会先去除当前操作框，所以索引的列表就会向前移动移位，要还原就+1，向后移动一位
index = index[idx+1] # because index start from 1
print(index)
return keep
def plot_bbox(dets, c, name):
x1 = dets[:,0]
y1 = dets[:,1]
x2 = dets[:,2]
y2 = dets[:,3]
plt.plot([x1,x2], [y1,y1], c)
plt.plot([x1,x1], [y1,y2], c)
plt.plot([x1,x2], [y2,y2], c)
plt.plot([x2,x2], [y1,y2], c)
plt.title(name)
boxes=np.array([[100,100,210,210,0.72],
[250,250,420,420,0.8],
[220,220,320,330,0.92],
[100,100,210,210,0.72],
[230,240,325,330,0.81],
[220,230,315,340,0.9]])

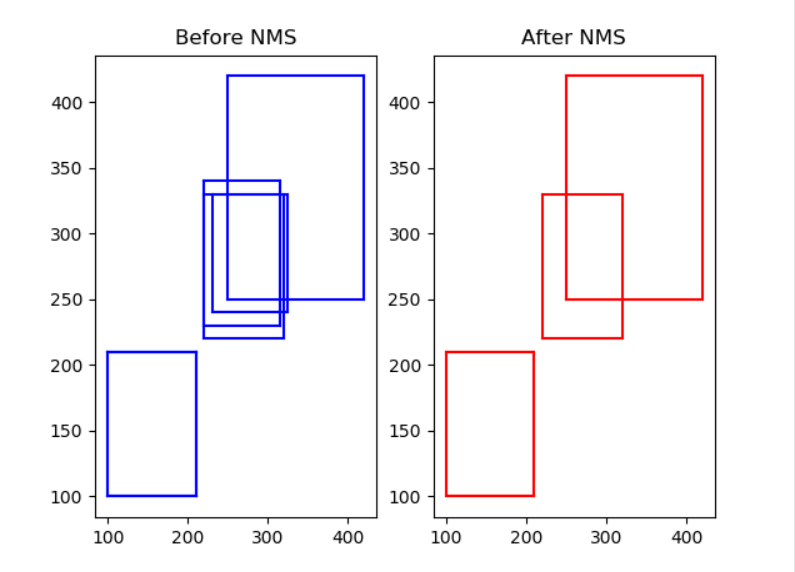

plt.figure(1)
ax1 = plt.subplot(1,2,1)
ax2 = plt.subplot(1,2,2)
plt.sca(ax1)
plot_bbox(boxes,'b',name="Before NMS") # before nms
keep = py_cpu_nms(boxes, thresh=0.7)
plt.sca(ax2)
plot_bbox(boxes[keep], 'r', name="After NMS")# after nms
plt.show()
